22.15 - FUNKTIONEN/TEMP CONTROL

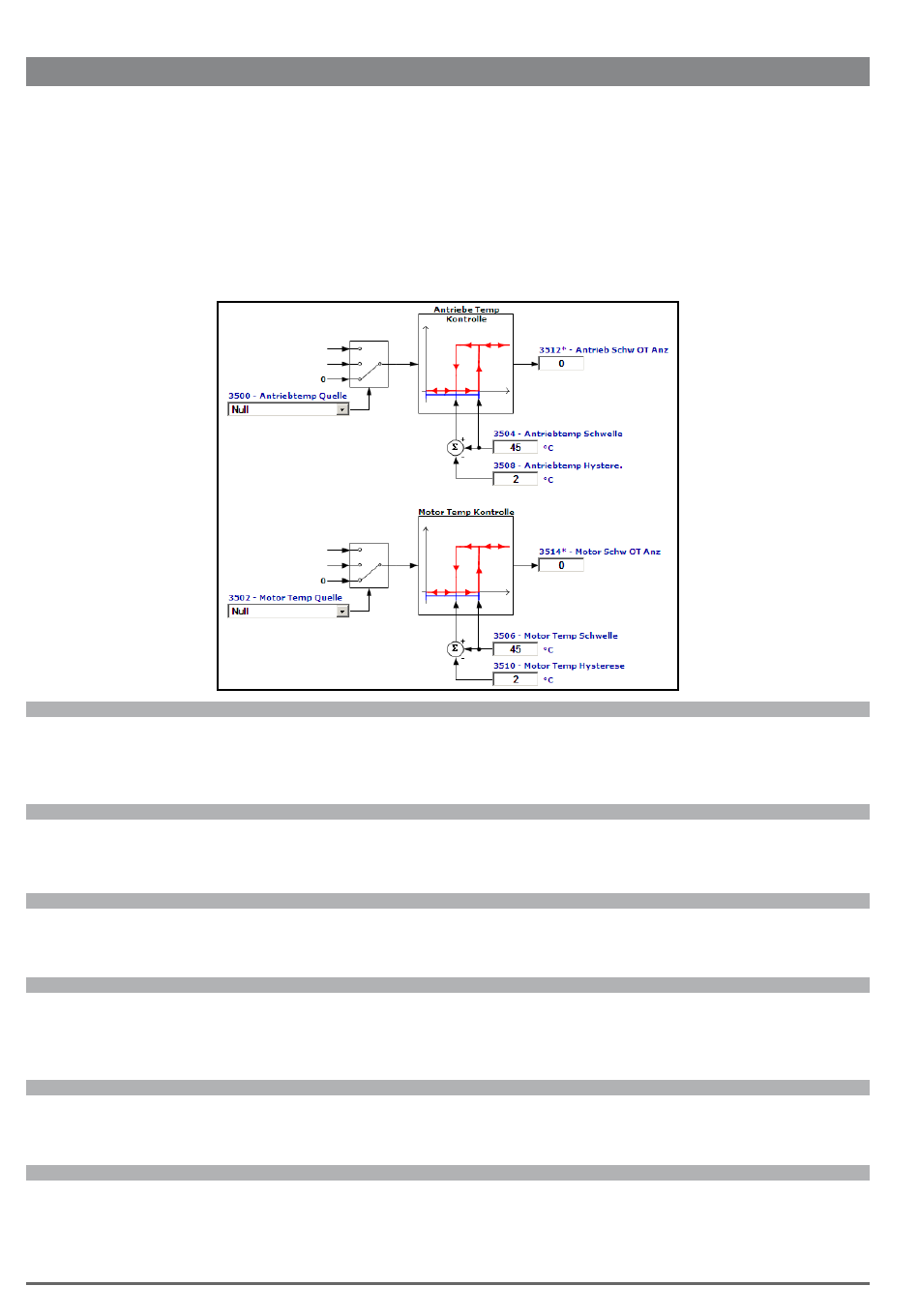

Diese Funktion umfasst im Wesentlichen auch zwei Komparatoren mit Hysterese.
Mit dieser Funktion ist es möglich, mit Temperatursensoren vom Typ PTC, PT100 oder KTY84 die digitalen Ausgänge
des Umrichters zu steuern. Diese können genutzt werden, um externe Ventile im Flüssigkeitskühlkreislauf vom Antrieb
und/oder Motor zu regeln.
Die Funktion Temp Control setzt Aufgrund der Temperaturerfassung und eigestellten Werte den Digitalen Ausgang.
Diese Funktionalität ist unabhängig und hat nichts mit den Sicherheitsrelevanten Funktionen (Kondensation und
Feuchte) zu tun. Der Anwender muss durch externe Systeme sicherstellen, dass die Umgebungsbedingungen für den
Antrieb sicher sind.
Menü PAR Beschreibung
22.15.1 3500 Antriebtemp Quelle
Auswahl des Ursprungs des Signals (Quelle) für die Verwaltung eines Temperatursignals. Der Parameter, der
dieser Funktion zugeordnet werden muss, wird aus der Liste "L_TEMPCTRL" ausgewählt.
Menü PAR Beschreibung
22.15.2 3504 Antriebtemp Schwelle
Einstellung der Eingriffsschwelle des Hysteresekomparators.
Menü PAR Beschreibung
22.15.3 3508 Antriebtemp Hystere.
Einstellung eines Toleranzbereichs in Bezug auf die im PAR 3504 eingestellte Eingriffsschwelle.
Menü PAR Beschreibung
22.15.4 3502 Motor Temp Quelle
Auswahl des Ursprungs des Signals (Quelle) für die Verwaltung eines Temperatursignals. Der Parameter, der
dieser Funktion zugeordnet werden muss, wird aus der Liste „L_TEMPCTRL" ausgewählt.
Menü PAR Beschreibung
22.15.5 3506 Motor Temp Schwelle
Einstellung der Eingriffsschwelle des Hysteresekomparators.
Menü PAR Beschreibung
22.15.6 3510 Motor Temp Hysterese
Einstellung eines Toleranzbereichs in Bezug auf die im PAR 3506 eingestellte Eingriffsschwelle.
138
UM Typ FB BIT
LINK 32BIT
UM Typ FB BIT
degC INT32
UM Typ FB BIT
degC INT32
UM Typ FB BIT
LINK 32BIT
UM Typ FB BIT
degC INT32
UM Typ FB BIT
degC INT32
Def Min
6000 0
Def Min
45 1
Def Min
2 0
Def Min
6000 0
Def Min
45 1
Def Min
2 0
ADV200 • Beschreibung der Funktionen und Parameterliste
Max Zugr Mod
16384 ERW FVS
Max Zugr Mod
100 ERW FVS
Max Zugr Mod
CALCI ERW FVS
Max Zugr Mod
16384 ERW FVS
Max Zugr Mod
100 ERW FVS
Max Zugr Mod
CALCI ERW FVS
