gefran ADV200 Handbuch Seite 140

ist, um die Temperatur auf den Wert von IPA 6036 FlüssigkTempSollwert zu bringen.
Die angenommenen Zustände für den ALARM der Kondensation sind folgende:
1) IPA 4590 Kondensation Aktion = "Gesperrt" (Default)
Die in Menü 24 - EINSTELLUNG ALARM beschriebene Tätigkeit wird ausgeführt.
Der Benutzer ist für die Statusüberwachung des OK-Relais verantwortlich, um das Leitungsschütz zu öffnen.
2) IPA 4590 Kondensation Aktion = Ignora
3) PA 4590 Kondensation Aktion = Warnung
4) IPA 4590 Kondensation Aktion = Arresta
5) IPA 4590 Kondensation Aktion = Arresto rapido
The activities described in menu 24 - ALARM CONFIG are carried out
In all of these instances, the user is responsible for taking all steps to prevent all breakdowns of the drive, inclu-
ding disabling the inverter and opening the line contactor.
• Der ALARM Zustand kann auf einen Digitalen Ausgang des Umrichters parametriert werden.
Beispiel:
Menü EINSTELLUNG ALARM – IPA 4702 Alarm Dig Sel 2 = Kondensation
Menü DIGITAL AUSGANG – IPA 1316 Dig Ausgang 4 Quelle = Alm Dig Out Anz 2 (Der Ausgang ist an Klemme
14 der Umrichter Regelkarte zu finden.
Das Phänomen der Kondensation tritt auf, wenn die Temperatur der Flüssigkeit deutlich niedriger ist als die der Umge-
bungstemperatur (innerhalb des Schaltschrankes)
Die zulässige Temperaturdifferenz ist abhängig von der relativen Umgebungsluftfeuchtigkeit in %.
Die Temperatur bei der die Luft mit Wasserdampf gesättigt ist, nennt man Taupunkt (Dew Point) oder auch Tau-
punkttemperatur.
Das nachfolgende Diagramm kann verwendet werden, um zu ermitteln, ob die Betriebsbedingungen (bestehend aus
Umgebungstemperatur, relative Luftfeuchtigkeit sowie Temperatur der Kühlflüssigkeit) sicher sind und falls erforderlich,
die Temperatur des Kühlmittels anzupassen.
Die Sichere Zustand ist dann gewährleistet, wenn sich der Arbeitspunkt unterhalb der Kurve "Safe condition area"
befindet. Andernfalls ist eine angemessene Maßnahme durchzuführen. Zum Beispiel durch anheben der Kühlflüssig-
keitstemperatur oder das Anpassen der Umgebungstemperatur oder Luftfeuchtigkeit.
Das dargestellte Diagramm ist erstellt worden für Meereshöhe und einen Normalluftdruck von 1013mbar.
Hinweis:
Das Erhöhen der Kühlflüssigkeitstemperatur kann ein derating im Nennstrom des Umrichters sowie das Überlast zur Folge haben
(1,5% für jedes Grad über 35 °C.)
50
40
30
20
10
0
100 90
Wenn die Umgebungstemperatur im Schaltschrank bei 30°C liegt, die relative Luftfeuchtigkeit bei 40% und die
140
Safe operating Safe operating
80 70 60 50
Air humidity %

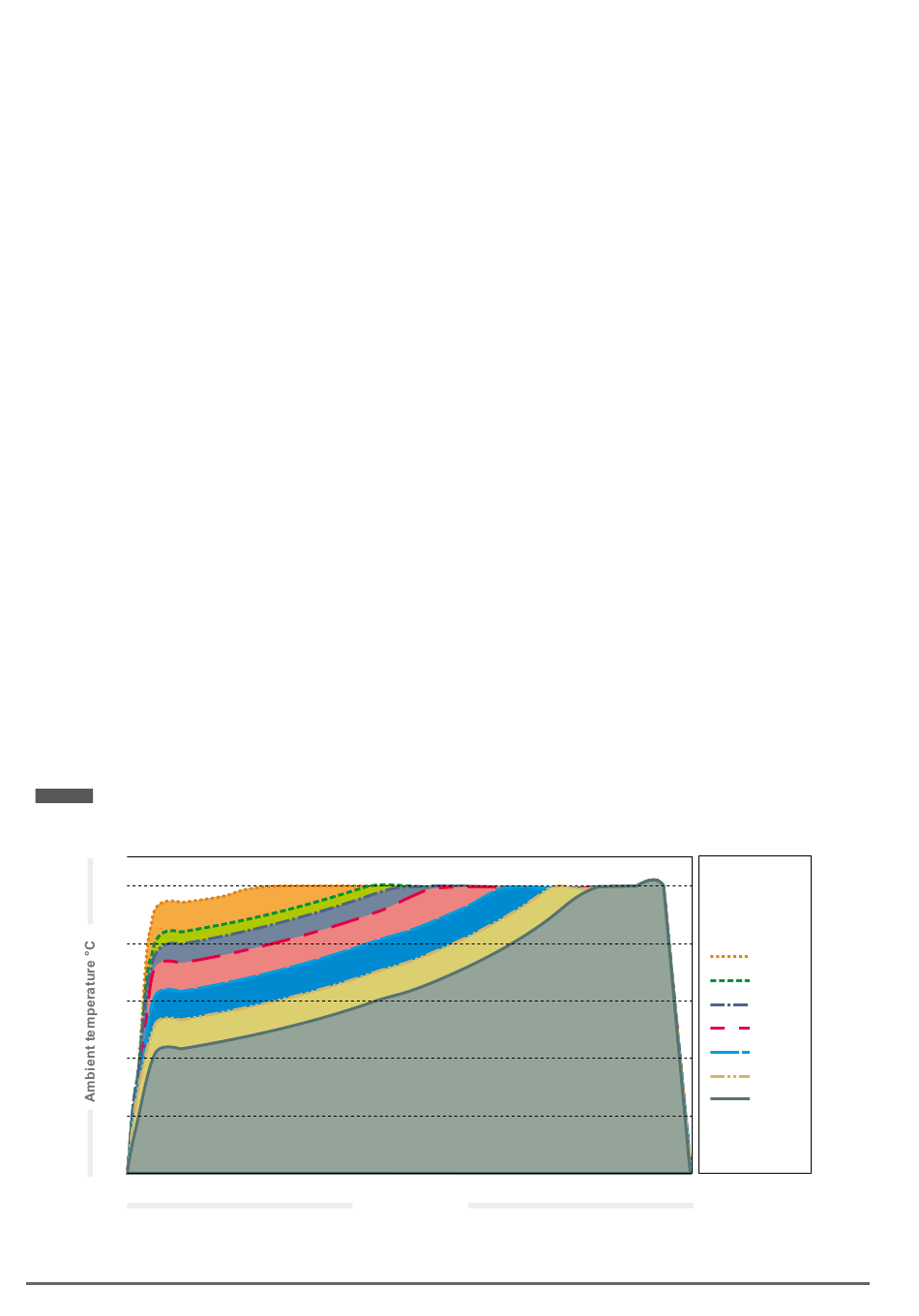

Kondensation – Sicherer Betriebsbereich
area area
40 30 20
ADV200 • Beschreibung der Funktionen und Parameterliste
Coolant
temperature
45°C
40 °C
38 °C
35 °C
30 °C
25 °C
20 °C
10 0
