19 – REGLER DATEN
Menü PAR Beschreibung
19.1 2250 Stromregler P Faktor
Einstellung des proportionalen Koeffizienten für den Stromregler.
Menü PAR Beschreibung
19.2 2252 Stromregler I Zeit
Einstellung des integralen Koeffizienten für den Stromregler.
Menü PAR Beschreibung
19.3 2270 Spg.regler P Faktor
Einstellung des proportionalen Koeffizienten des Spannungsreglers.
Menü PAR Beschreibung
19.4 2272 Spg.regler I Zeit
Einstellung des integralen Koeffizienten des Spannungsreglers.
Die Verzerrung der Ausgangsspannung könnte zu einer ungleichförmigen Motordrehung führen.
Menü PAR Beschreibung
19.5 2280 Totzeit Grenzeit
Einstellung des Spannungs-Ausgleichswert für die Totzeiten.
Menü PAR Beschreibung
19.6 2282 Totzeit Steigung
Einstellung des Wertes für den Totzeit-Ausgleichsgradienten.

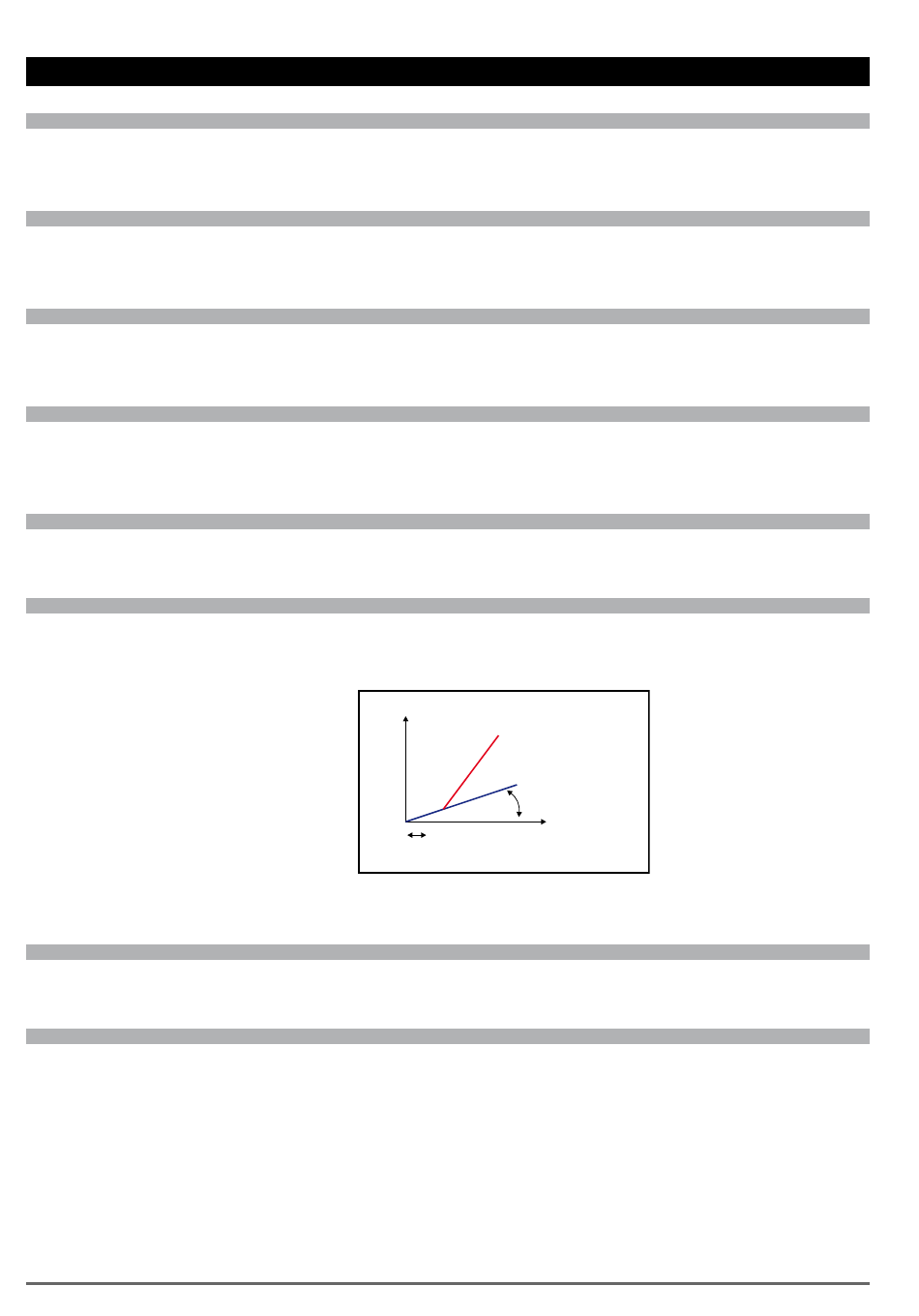

Die Funktion Totzeitausgleich (Dead time compensation) gleicht die Verzerrungen der Ausgangsspannung
aus, die durch den Spannungsabfall der IGBT und ihren Umschalteigenschaften verursacht werden.
Menü PAR Beschreibung
19.7 2290 Basis Spannung
Einstellung der Basismotorspannung. Dieser Parameter wird beim Selbstlernvorgang automatisch berechnet.
Menü PAR Beschreibung
19.8 2292 Eckspannung
Einstellung der Regelungsmarge für die Spannung ausgehend von der verfügbaren Marge. Falls die Einstel-
lung der Basis Spannung nahe beim effektiven Netzwert liegt oder gleich wie dieser ist, stellt die Eckspan-
nung die von der Spannungsregelung gestattete Marge dar, damit rasche Stromänderungen infolge plötzlicher
Lastaufnahmen vorgenommen werden können.
Ein Wert von 5% ermöglich eine sehr rasche Lastaufnahme zu Lasten der Ausgangsspannung und somit der
Ausgangsleistung (Verringerung der Ausgangsleistung).
Der Mindestwert (1%) ermöglicht die Erzielung des maximalen Wertes der Netzspannung im Ausgang (um
98%), jedoch zu Lasten der Qualität der dynamischen Antwort.
