Beispiel: Feldbus S->Mx mul = 10, S->M1 par Feldbus = Drehzahl, Feldbus S->M1 Format = EU . Wenn
der Motor mit 100 Umdrehungen arbeitet, liest die PLC auf dem ersten ausgetauschten Word den Wert 100 *
10 = 1000.

23.5 - KOMMUNIKATION/WORT KOMPEN

Menü PAR Beschreibung
23.5.1 4400 Word Bit 0 Quelle
23.5.2 4402 Word Bit 1 Quelle
23.5.3 4404 Word Bit 2 Quelle
23.5.4 4406 Word Bit 3 Quelle
23.5.5 4408 Word Bit 4 Quelle
23.5.6 4410 Word Bit 5 Quelle
23.5.7 4412 Word Bit 6 Quelle
23.5.8 4414 Word Bit 7 Quelle
23.5.9 4416 Word Bit 8 Quelle
23.5.10 4418 Word Bit 9 Quelle
23.5.11 4420 Word Bit 10 Quelle
23.5.12 4422 Word Bit 11 Quelle
23.5.13 4424 Word Bit 12 Quelle
23.5.14 4426 Word Bit 13 Quelle
23.5.15 4428 Word Bit 14 Quelle
23.5.16 4430 Word Bit 15 Quelle

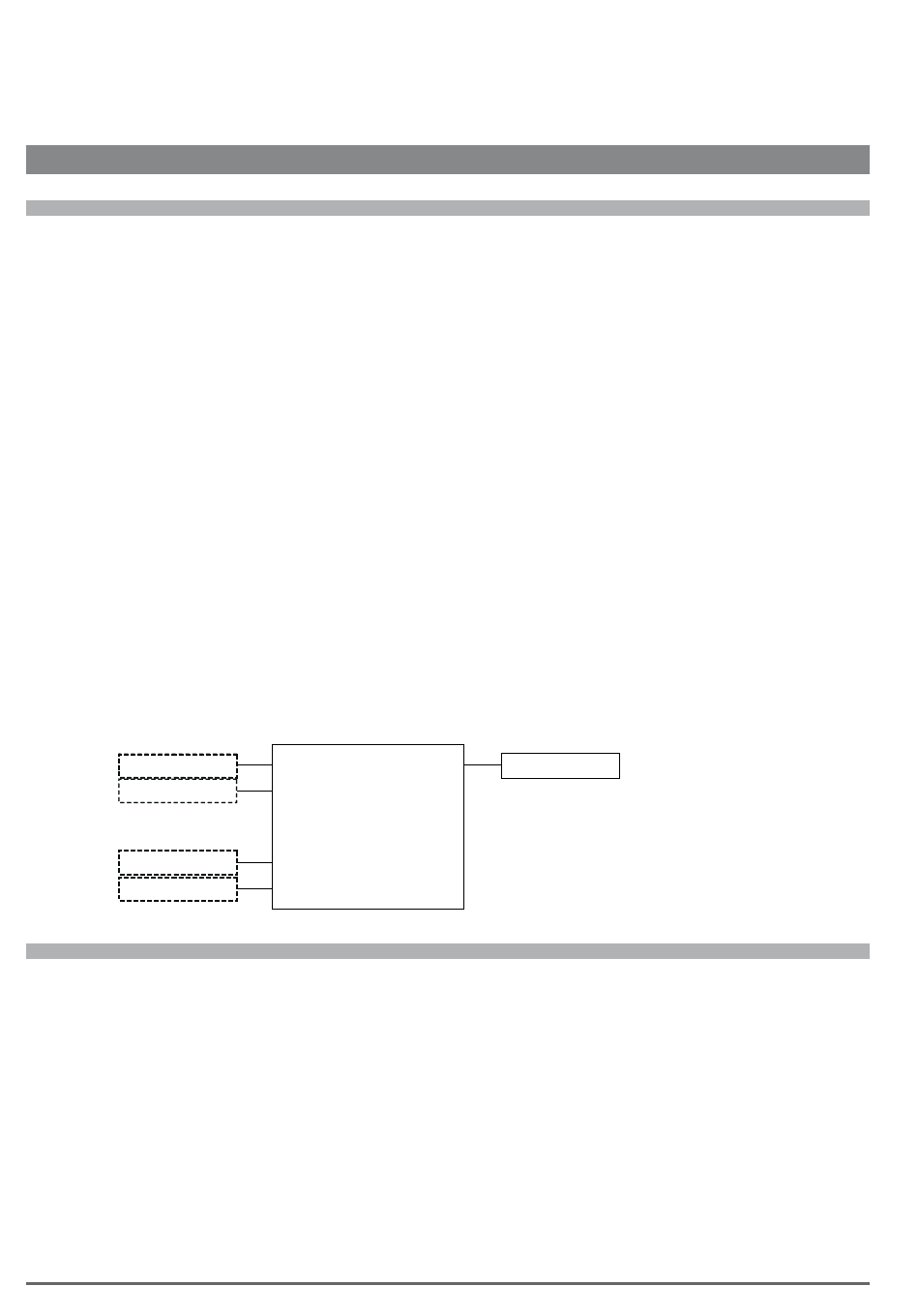

Auswahl des Ursprungs (Quelle) für das Signal, das zur Verschlüsselung in Wort Kompen zu verwenden ist.
Diese Funktion ermöglicht es dem Benutzer, in einem einzigen Word 16 Signale zu bilden, von denen jedes
aus der Auswahlliste "L_DIGSEL1" ausgewählt werden kann.
Die Werte der unterteilten Größen werden in ein einziges Word umgewandelt.
Word Bit 0 Quelle
Word Bit 1 Quelle
................
Word Bit 14 Quelle
Word Bit 15 Quelle
Menü PAR Beschreibung
23.5.17 4432 Word Comp Anzeige
Anzeige des Hexadezimalwerts des Ausgangs von Wort Kompen.
158
UM Typ FB BIT
LINK 16
LINK 16
LINK 16
LINK 16
LINK 16
LINK 16
LINK 16
LINK 16
LINK 16
LINK 16
LINK 16
LINK 16
LINK 16
LINK 16
LINK 16
LINK 16
BIT_0 WORD_0
BIT_1 BIT_1
.........
BIT_14
BIT_15
UM Typ FB BIT
UINT32 16
Def Min
6000 0
6000 0
6000 0
6000 0
6000 0
6000 0
6000 0
6000 0
6000 0
6000 0
6000 0
6000 0
6000 0
6000 0
6000 0
6000 0
Word Comp Anzeige
Def Min
0 0
ADV200 • Beschreibung der Funktionen und Parameterliste
Max Zugr Mod
16384 ERW FVS
16384 ERW FVS
16384 ERW FVS
16384 ERW FVS
16384 ERW FVS
16384 ERW FVS
16384 ERW FVS
16384 ERW FVS
16384 ERW FVS
16384 ERW FVS
16384 ERW FVS
16384 ERW FVS
16384 ERW FVS
16384 ERW FVS
16384 ERW FVS
16384 ERW FVS
Max Zugr Mod
0 ER FVS
