Menü PAR Beschreibung
8.10 888 Mpot INV Quelle
Auswahl des Ursprungs (Quelle) für das Signal, das das Zeichen für den Drehzahlsollwert des Motorpotentio-
meters umkehrt. Die dieser Funktion zuzuweisende Klemme kann aus der Auswahlliste "L_DIGSEL2" ausge-
wählt werden.
Menü PAR Beschreibung
8.11 890 Mpot Vorwahl Quelle
Auswahl des Ursprungs (Quelle) für das Signal, das die Vorwahl der Funktion Motorpotentiometer ausführt.
Das dieser Funktion zuzuweisende Signal kann aus der Auswahlliste "L_DIGSEL2" ausgewählt werden.
Menü PAR Beschreibung
8.12 892 Mpot Mode
Einstellung der Konfiguration zweier möglicher Optionen für die Funktion Motorpotentiometer. Für jede der zwei
Optionen gibt es zwei Betriebsarten.
0 Ramp&Last val
1 Ramp&Follow
2 Fine&Last val
3 Fine&Follow
Option 1: Verhalten der Funktion Motorpotentiometer bei Vorhandensein des Befehls Stopp oder Schnell Stopp
mit dem Parameter PAR 556 Auswahl Steuer Mode = Rampe.
Die zwei Betriebsarten sind: Last val oder Follow.
Wenn sich der Parameter Auswahl Steuer Mode von Rampe unterscheidet, ist diese Option nicht vollständig
anwendbar, es liegt stets das Verhalten Last val vor.
Im modus Last val wird die Drehzahl der Funktion Motorpotentiometer bei bestehendem Stopp- oder Schnell
Stopp-Befehl nicht verändert.
Die Motordrehzahl kehrt im Einklang mit dem gewählten Steuerschema auf 0 zurück (Auswahl Steuer Mode
= Rampe oder Auswahl Steuer Mode = Drehzahl). Wenn der Run-Befehl gewählt wird, kehrt die Motordreh-
zahl im Einklang mit dem gewählten Steuerschema auf den von der Funktion Motorpotentiometer eingestellten
Drehzahlsollwert zurück.
Im modus Follow wird bei einem bestehenden Stopp- oder Schnell Stopp-Befehl der Befehl Verringern simu-
liert, d.h. der Ausgang der Funktion Motorpotentiometer kehrt mit der eingestellten Rampenzeit auf 0 zurück.
Wenn der Run-Befehl gegeben wird, nachdem die 0-Drehzahl erreicht wurde, wird diese bis zur Erteilung des
Erhöhen-Befehls beibehalten. Wenn der Run-Befehl vor Erreichen der 0-Drehzahl des Motors gegeben wird,
wird die Drehzahl zu diesem Zeitpunkt als neuer Sollwert verwendet.

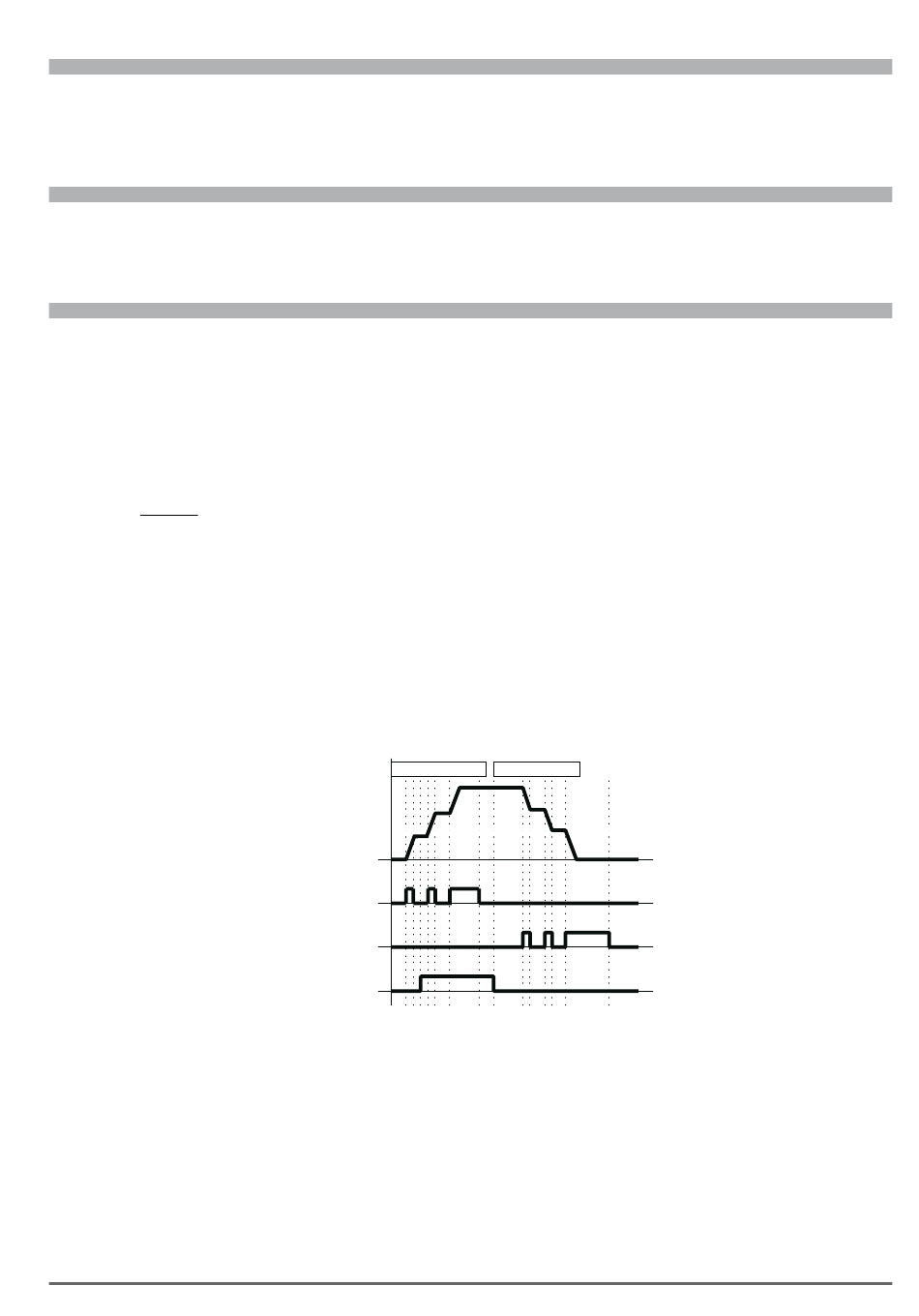

ADV200 • Beschreibung der Funktionen und Parameterliste
UM Typ FB BIT
LINK 16
UM Typ FB BIT
LINK 16
UM Typ FB BIT
ENUM
Mpot Output Anzeige Mod.:Last val
Up
Down
Start
Def Min
6000 0
Def Min
6000 0
Def Min
Fine&Last val 0
Max Zugr Mod
16384 ERW FVS
Max Zugr Mod
16384 ERW FVS
Max Zugr Mod
3 ERW FVS
