gefran ADV200 Handbuch Seite 44

Vektor-regelung flussorientierung für synchronmotoren
Vorschau ausblenden Andere Handbücher für ADV200:
Inhaltsverzeichnis

Werbung

Menü
PAR
Beschreibung
10.5
950 Speed Schwelle 1
Einstellung von Drehzahlschwelle 1 (oben). Beim Überschreiten der Schwelle wird das Signal Drehzahl-
schwelle deaktiviert, mit einer Verzögerung, die in Speed Schwelle Delay eingestellt werden kann.
Menü
PAR
Beschreibung
10.6
952 Speed Schwelle 2
Einstellung von Drehzahlschwelle 2 (unten). Beim Überschreiten der Schwelle wird das Signal Drehzahl-
schwelle deaktiviert, mit einer Verzögerung, die in Speed Schwelle Delay eingestellt werden kann.
Menü
PAR
Beschreibung
10.7
954 Speed Schwelle Delay
Einstellung der Verzögerungszeit, mit der der Übergang 0 c1 aktiviert wird. Der Übergang 0 c1 erfolgt, wenn
sich die Drehzahl innerhalb der eingestellten Schwellen befindet. Der Übergang des Signals Drehzahl-
schwelle von 1 c 0 erfolgt immer unmittelbar.
Wenn die Motordrehzahl zwischen Speed Schwelle 1 und Speed Schwelle 2 liegt, dann ist die Meldung
Drehzahlschwelle aktiv. Wenn Speed Schwelle 1 < Speed Schwelle 2 eingestellt wird, dann ist die Meldung
Drehzahlschwelle nicht bedeutend.
Menü
PAR
Beschreibung
10.8

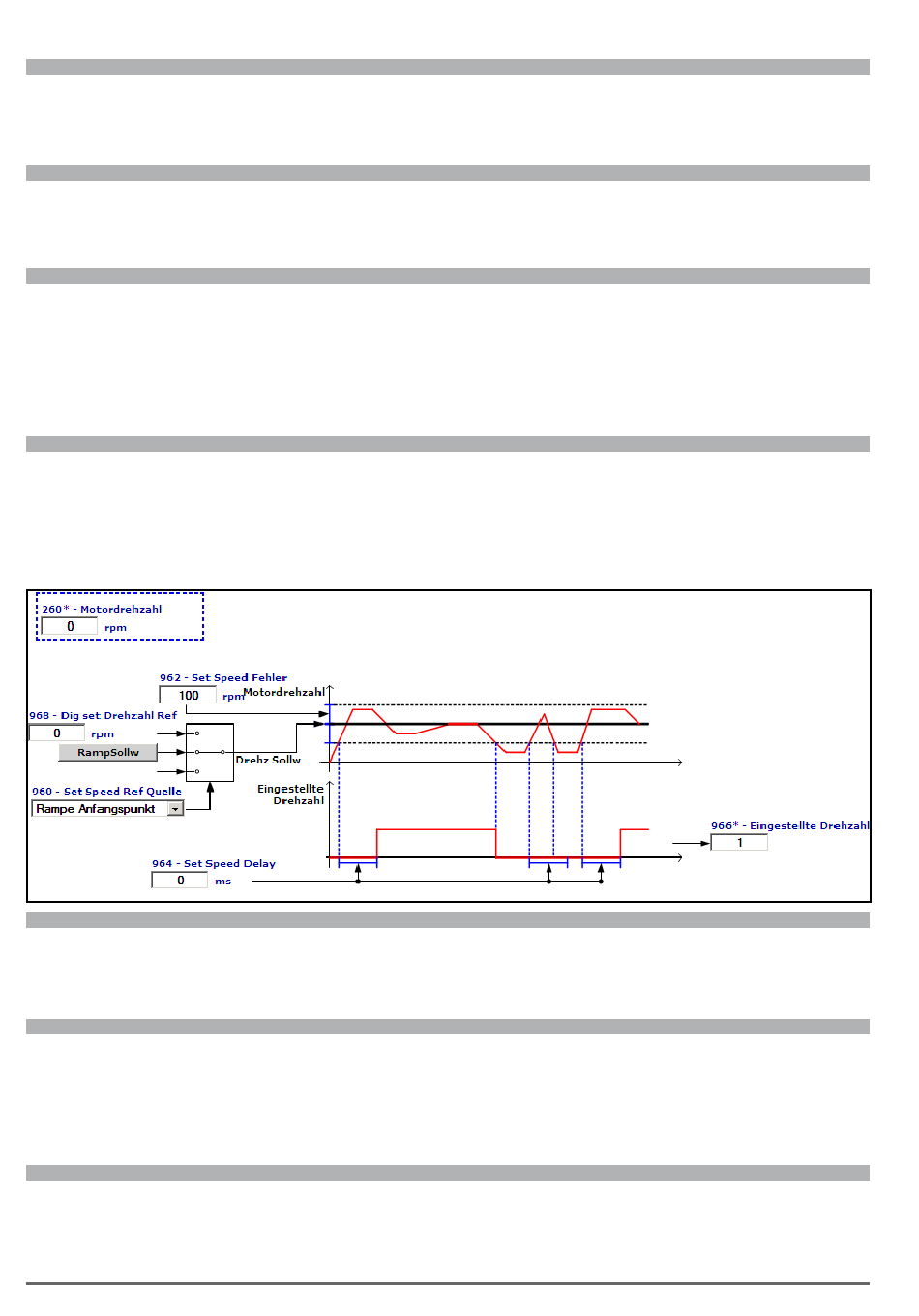

960 Set Speed Ref Quelle
Wählt den Ursprung (Quelle) für das Signal aus, das als Drehzahlsollwert verwendet wird und an dem die
Kontrolle Drehzahl erreicht durchgeführt wird (bei Steuerung mit Rampe muss Rampe Anfangspunkt verwen-
det werden, bei Steuerung ohne Rampe muss Speed Setpoint verwendet werden). Das als Drehzahlsollwert
verwendbare Signal kann aus der Auswahlliste "L_CMP" ausgewählt und eingestellt werden.
Menü
PAR
Beschreibung
10.9
962 Set Speed Fehler
Einstellung der Breite des Toleranzbandes, innerhalb dessen die zwei Werte als sich entsprechend betrachtet wer-
den – auch wenn die Drehzahl nicht gleich dem Sollwert ist – und daher wird das Signal Speed Setpoint aktiviert.
Menü
PAR
Beschreibung
10.10
964 Set Speed Delay
Einstellung einer Verzögerungszeit in ms bei der Meldung (Speed Setpoint ist auf einem Digitalausgang pro-
grammiert), falls die Drehzahl in einen vom Parameter Set Speed Fehler definierten Toleranzbereich fällt, nach
dem der Übergang 0 c1 aktiviert wird.
Der Übergang des Signals Speed Setpoint von 1 c 0 erfolgt immer unmittelbar.
Menü
PAR
Beschreibung
10.11
968 Dig set Drehzahl Ref
Einstellung der Schwelle, die als Drehzahlsollwert verwendet wird: dieser Parameter kann verwendet werden,
falls die Notwendigkeit besteht, eine feste Schwelle unabhängig vom Drehzahlsollwert einzustellen.
44
UM
Typ
FB BIT
rpm
INT32
UM
Typ
FB BIT
rpm
INT32
UM
Typ
FB BIT
ms
UINT16
UM
Typ
FB BIT
LINK
16/32
UM
Typ
FB BIT
rpm
INT16
UM
Typ
FB BIT
ms
UINT16
UM
Typ
FB BIT
rpm
UINT16 16/32
Def
Min
0
CALCI
Def
Min
0
CALCI
Def
Min
0
0
Def
Min
628
0
Def
Min
100
0
Def
Min
0
0
Def
Min
0
CALCI
ADV200 • Beschreibung der Funktionen und Parameterliste
Max
Zugr
Mod
CALCI
RW
FVS
Max
Zugr
Mod
CALCI
RW
FVS
Max
Zugr
Mod
50000
RW
FVS
Max
Zugr
Mod
16384
ERW FVS
Max
Zugr
Mod
CALCI
RW
FVS
Max
Zugr
Mod
50000
RW
FVS
Max
Zugr
Mod
CALCI
RW
FVS
