22.10 - FUNKTIONEN/PADS

Die allgemein verwendeten Variablen werden für den Datenaustausch zwischen den verschiedenen Komponenten
eines Bus-Systems eingesetzt. Sie können mit den Variablen einer PLC verglichen werden. Die folgende Abbildung

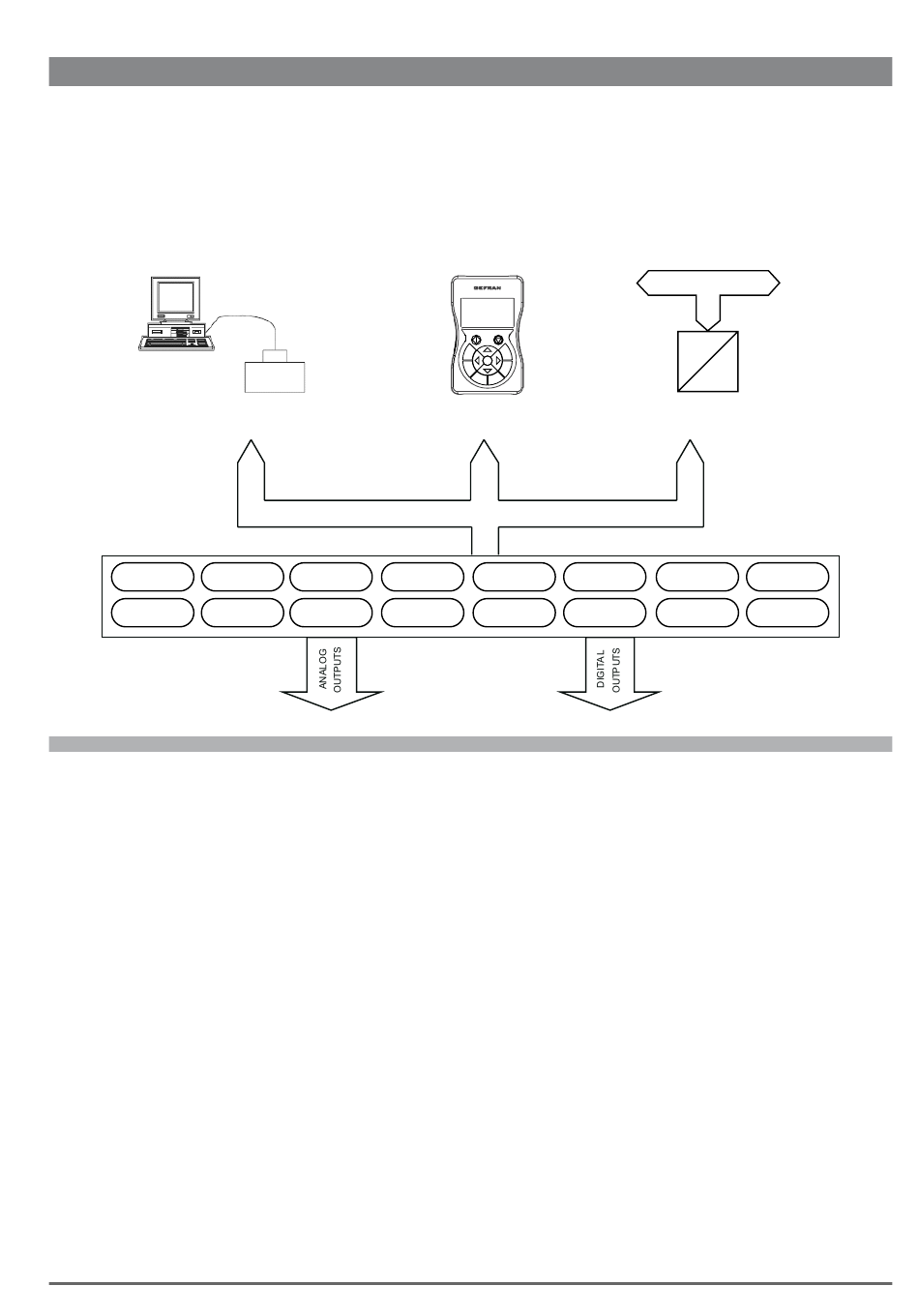

zeigt die Hauptstruktur des Systems. Mit Hilfe der Pads ist es beispielsweise möglich, Informationen von einem Feld-
bus zu einer optionalen Karte zu senden. Alle Pads können sowohl geschrieben als auch gelesen werden.
Die Pads können auch zum Informationsaustausch mit einer in den Antrieb geladenen MDPLc-Anwendung verwendet
werden; für nähere Informationen siehe MDPLc-Handbuch
PAD 1 PAD 2
0
PAD 9 PAD 10
0
Menü PAR Beschreibung
22.10.1 3700 Pad 1
22.10.2 3702 Pad 2
22.10.3 3704 Pad 3
22.10.4 3706 Pad 4
22.10.5 3708 Pad 5
22.10.6 3710 Pad 6
22.10.7 3712 Pad 7
22.10.8 3714 Pad 8
22.10.9 3716 Pad 9
22.10.10 3718 Pad 10
22.10.11 3720 Pad 11
22.10.12 3722 Pad 12
22.10.13 3724 Pad 13
22.10.14 3726 Pad 14
22.10.15 3728 Pad 15
22.10.16 3730 Pad 16
Einstellung von allgemein verwendeten Variablen, 32 Bits. Die PAD-Parameter können als unterstützende
Parameter verwendet werden, um vom Feldbus, von einer seriellen Leitung usw. geschriebene Größen auf
Analog- oder Digitalausgänge zu bringen.
