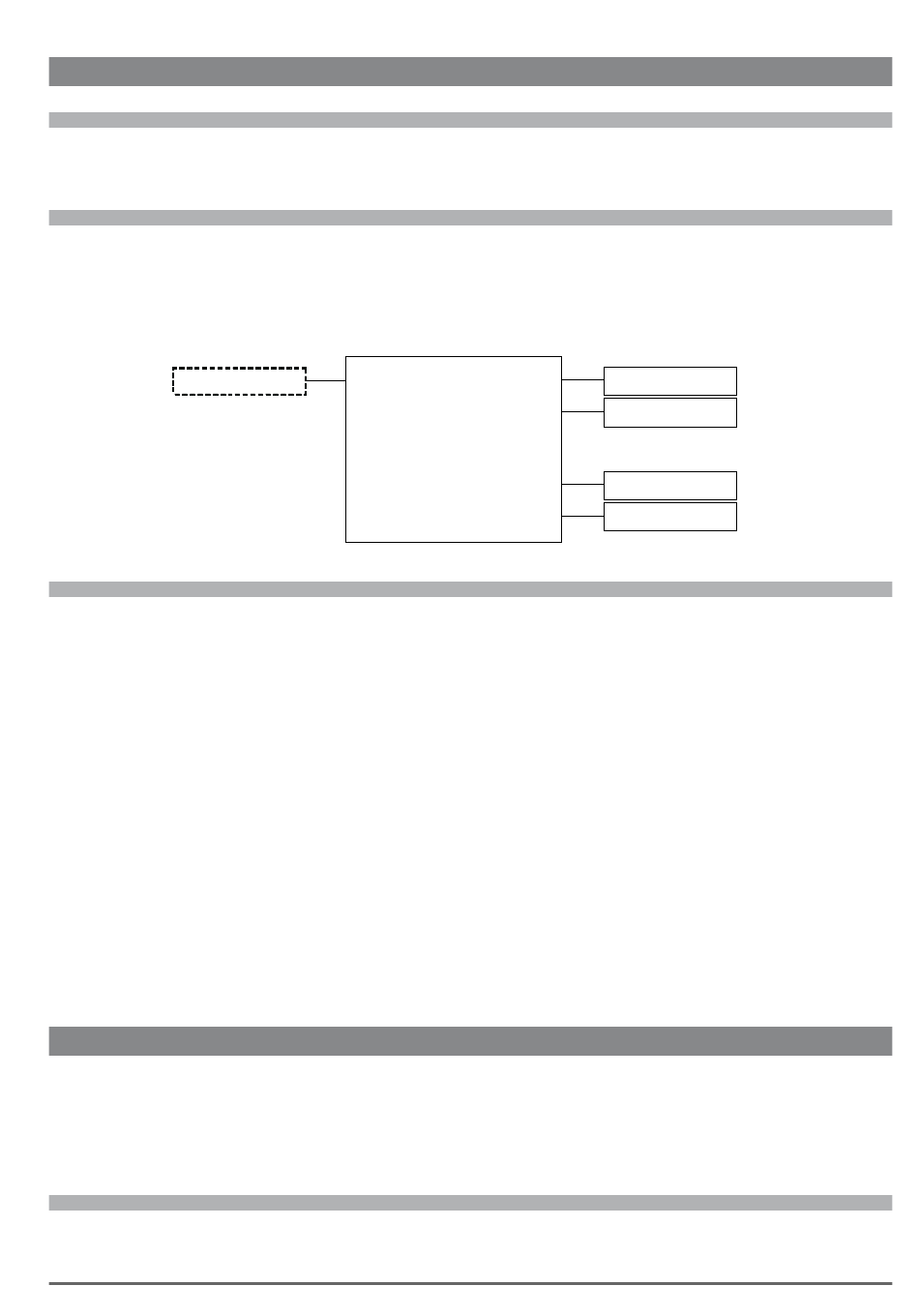

23.6 - KOMMUNIKATION/WORT DEKOMPEN

Menü PAR Beschreibung
23.6.1 4450 Input Word decomp
Einstellung des Digitaleingangs, der vom Block "Wort Dekompen" entschlüsselt wird.
Menü PAR Beschreibung
23.6.2 4452 Word decomp Quelle
Auswahl des Ursprungs (Quelle) für das Word, das vom Block "Wort Dekompen" entschlüsselt werden soll.
Jedes Bit, das Teil des zu entschlüsselnden Word ist, wird einem Ausgangskanal des Blocks "Wort Dekom-
pen" zugeordnet. Die für diese Funktion verwendbaren Variablen können aus der Auswahlliste "L_WDECOMP"
ausgewählt und eingestellt werden.
Word decomp Quelle
Menü PAR Beschreibung
23.6.3 4454 Bit 0 Decomp Anzeige
23.6.4 4456 Bit 1 Decomp Anzeige
23.6.5 4458 Bit 2 Decomp Anzeige
23.6.6 4460 Bit 3 Decomp Anzeige
23.6.7 4462 Bit 4 Decomp Anzeige
23.6.8 4464 Bit 5 Decomp Anzeige
23.6.9 4466 Bit 6 Decomp Anzeige
23.6.10 4468 Bit 7 Decomp Anzeige
23.6.11 4470 Bi 8 Decomp Anzeige
23.6.12 4472 Bit 9 Decomp Anzeige
23.6.13 4474 Bit10 Decomp Anzeige
23.6.14 4476 Bit11 Decomp Anzeige
23.6.15 4478 Bit12 Decomp Anzeige
23.6.16 4480 Bit13 Decomp Anzeige
23.6.17 4482 Bit14 Decomp Anzeige
23.6.18 4484 Bit15 Decomp Anzeige
Anzeige der einzelnen Bits, aus denen das gewählte Word besteht, das entschlüsselt werden soll.

23.7 - KOMMUNIKATION/EXTERNE IO

Mit der optionalen Karte EXP-FL-XCAN-ADV (die sich im Allgemeinen in Slot 1 befindet) ist es möglich, mit
einer antriebsexternen Vorrichtung die Anzahl der vom Antrieb verwaltbaren I/Os zu erhöhen. Die Kommu-
nikation mit der externen Vorrichtung erfolgt über Can, wobei das Profil "DS401 Device profile for generic IO
modules" verwendet wird.
Für nähere Details siehe Handbuch 1S5F32_EXP-FL-XCAN-ADV.
Menü PAR Beschreibung
23.7.1 5480 Externe IO Freigabe
Mit diesem Parameter ist es möglich, die Kommunikation zwischen der Karte EXP-FL-XCAN-ADV und der
ADV200 • Beschreibung der Funktionen und Parameterliste
UM Typ FB BIT
UINT32 16
UM Typ FB BIT
LINK 16
WORD_0
BIT_0
BIT_1 BIT_1
.........
BIT_14
BIT_15
UM Typ FB BIT
BIT 16
BIT 16
BIT 16
BIT 16
BIT 16
BIT 16
BIT 16
BIT 16
BIT 16
BIT 16
BIT 16
BIT 16
BIT 16
BIT 16
BIT 16
BIT 16
UM Typ FB BIT
ENUM
Def Min
0 0
Def Min
4450 0
Bit 0 Decomp Anzeige
Bit 1 Decomp Anzeige
................
Bit 14 Decomp Anzeige
Bit 15 Decomp Anzeige
Def Min
0 0
0 0
0 0
0 0
0 0
0 0
0 0
0 0
0 0
0 0
0 0
0 0
0 0
0 0
0 0
0 0
Def Min
Gesperrt 0
Max Zugr Mod
0 ERW FVS
Max Zugr Mod
16384 ERW FVS
Max Zugr Mod
1 ER FVS
1 ER FVS
1 ER FVS
1 ER FVS
1 ER FVS
1 ER FVS
1 ER FVS
1 ER FVS
1 ER FVS
1 ER FVS
1 ER FVS
1 ER FVS
1 ER FVS
1 ER FVS
1 ER FVS
1 ER FVS
Max Zugr Mod
1 ERW FVS
