gefran ADV200 Handbuch Seite 63

(wegen Verbindungsunterbrechung oder Kurzschluss) über den Alarm [62] AnaEingFehler erfasst werden.
N.B.
Siehe Abschnitt 7.2 des Quick Startup Handbuchs zur Einstellung „Lesen eines Temperatursensors".
Menü PAR Beschreibung
14.3 1504 Ana Eingang 1 Skal
14.19 1554 Ana Eingang 2 Skal
Einstellung eines Multiplikationskoeffizienten, der auf den entsprechenden Analogeingang angewendet wird.

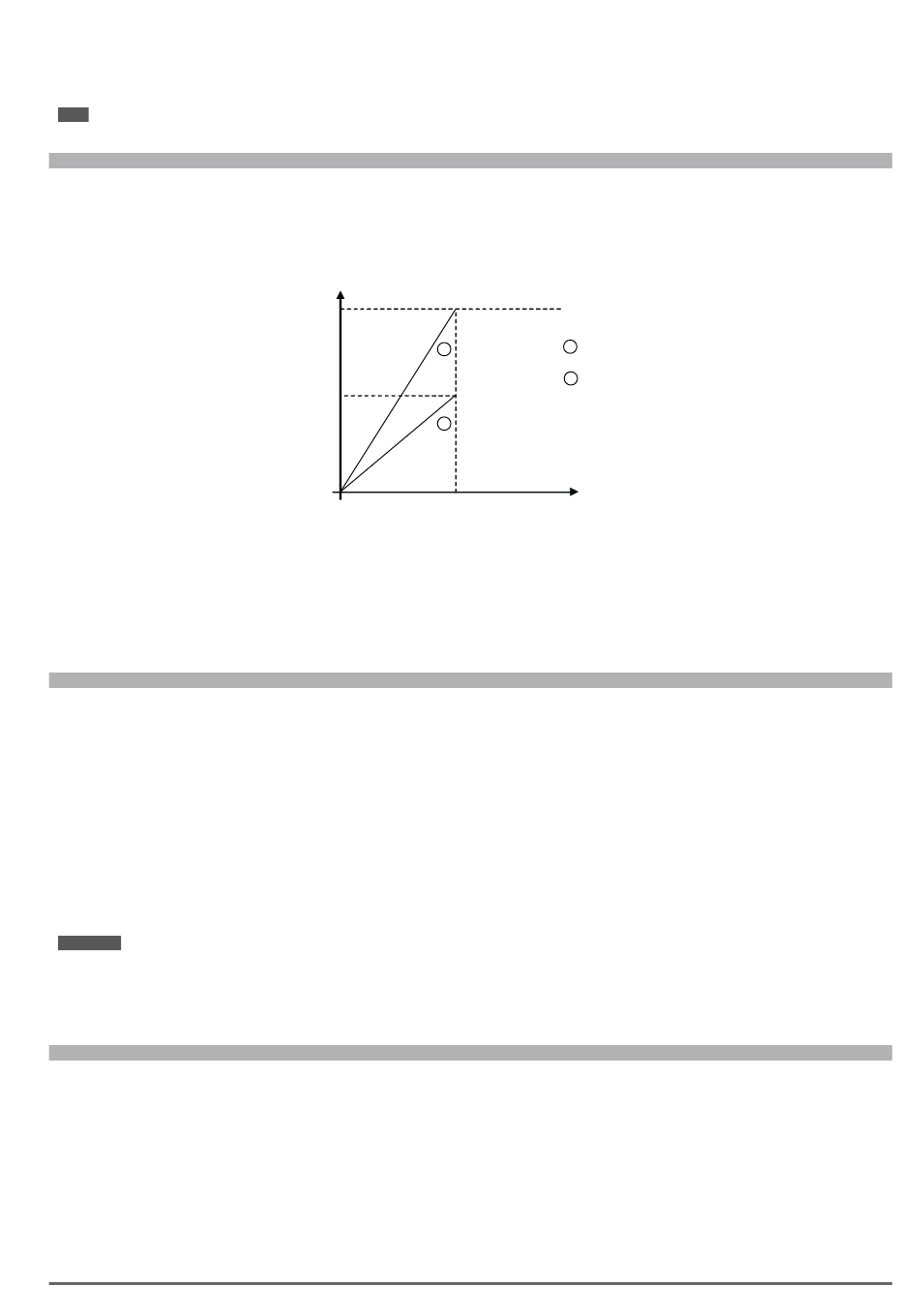

Beispiel :
Der Drehzahlsollwert eines Antriebs wird mit einer maximalen externen Spannung von 5 V zugewiesen. Mit
diesem Wert muss der Antrieb die höchstzulässige Drehzahl erreichen (die mit Full Scale Speed eingestellt
wurde).
Als Parameter Ana Eingang X Skal wird der Skalenfaktor 2 (10V : 5V) eingegeben.
Menü PAR Beschreibung
14.4 1506 Ana Eing 1 Offset ST
14.20 1556 Ana Eing 2 Offset ST
Autotunning-Befehl für das Offset des entsprechenden Analogeingangs. Automatische Feinadaption des Ein-
gangs. Zur Durchführung der Selbstadaption das Eingangssignal auf seinen Mindestwert einstellen und den
Befehl ausführen. Die ein Offset enthaltenden Bedingungen können ausgeglichen werden. Wenn dieser Befehl
gegeben wird, wird Ana Eing x Offset ST automatisch gewählt, so dass das verfügbare Eingangssignal dem
Nullwert der Variablen entspricht. Die Offsetkalibrierung kann auch bei freigegebenem Antrieb durchgeführt
werden.
Zur Durchführung der automatischen Adaption muss folgende Bedingung vorliegen:
- Eingangsspannung niedriger als 1 V oder Eingangsstrom niedriger als 2 mA
Hinweis!
Der automatisch erhaltene Wert kann im Bedarf manuell über Ana Eing x Offset geändert werden.
Wenn der am Analogeingang eingestellte Spannungswert höher als 1 V ist, aktiviert sich der Alarm Val ins zu
hoch.
Menü PAR Beschreibung
14.5 1508 Ana Eing 1 Faktor ST
14.21 1558 Ana Eing 2 Faktor ST
Autotunning-Befehl für die Verstärkung des entsprechenden Analogeingangs. Automatische Feinadaption des
Eingangs. Wenn dieser Befehl gegeben ist, wird Ana Eing x Faktor ST automatisch gewählt, damit das ver-
fügbare Eingangssignal dem Höchstwert der Variablen entspricht. Die Offsetkalibrierung kann auch bei freige-
gebenem Antrieb durchgeführt werden.
Für die Vornahme der automatischen Kalibrierung müssen zwei Bedingungen vorliegen:
- Eingangsspannung höher als 1 V oder Eingangsstrom höher als 2 mA
ADV200 • Beschreibung der Funktionen und Parameterliste
UM Typ FB BIT
FLOAT
FLOAT
Speed
100%
2
50%
1
0
5V
UM Typ FB BIT
BIT
BIT
UM Typ FB BIT
BIT
BIT
Def Min
1.0 -10.0
1.0 -10.0
1
Analog inp x scale = 1,0
Analog inp x scale = 2,0
2
10V
Def Min
0 0
0 0
Def Min
0 0
0 0
Max Zugr Mod
10.0 RW FVS
10.0 RW FVS
Max Zugr Mod
1 RW FVS
1 RW FVS
Max Zugr Mod
1 RW FVS
1 RW FVS
63
