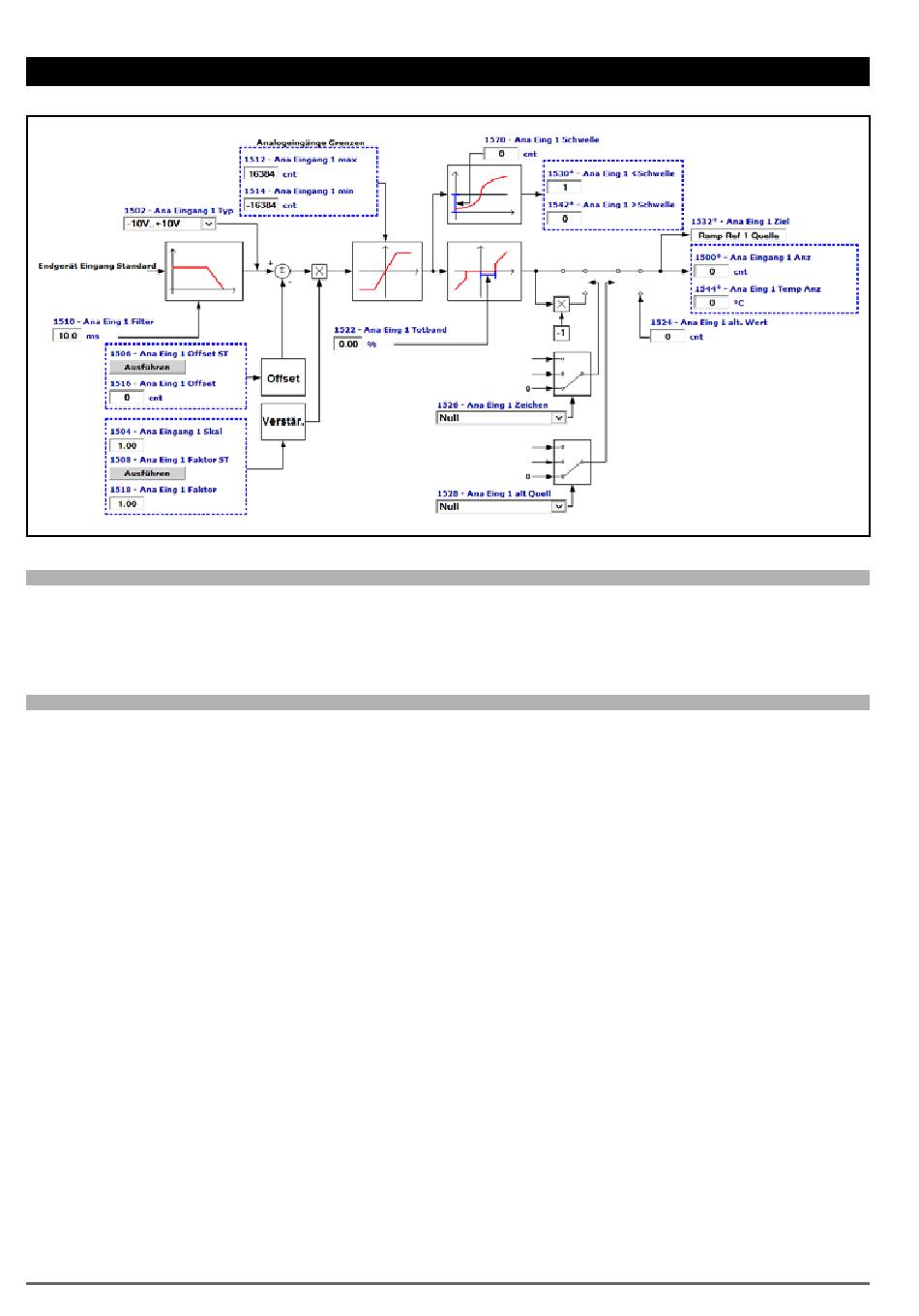

14 – ANALOG EINGÄNGE
Menü PAR Beschreibung
14.1 1500 Ana Eingang 1 Anz
14.17 1550 Ana Eingang 2 Anz
Anzeige des Spannungswerts im Ausgang vom Funktionsblock des entsprechenden Analogeingangs.
Menü PAR Beschreibung
14.2 1502 Ana Eingang 1 Typ
14.18 1552 Ana Eingang 2 Typ
Auswahl des Eingangstyps (Spannungs- oder Stromeingang). Ausgehend vom Eingangssignal müssen die
Schalter auf der Reglerplatine verschoben werden. Werkseitig sind die Eingänge für differentiale Spannungssi-
gnale eingestellt(± 10V).
0 -10V...+10V
1 0,20mA ... 10V
2 4..20mA
3 0.1V..10.1V
4 KTY84
Wird Option 0 gewählt, kann an den betroffenen Analogeingang eine maximale Spannung von ±12,5V angelegt
werden (typischerweise ±10V/5mA). Wenn das Signal als Sollwert eingesetzt wird, kann die Umkehrung der
Drehrichtung des Antriebs durch Umkehrung der Spannungspolarität erzielt werden.
Mit dieser Wahl ist es möglich, auch den Analogeingang zu verwenden, um die Temperatur eines Motors mit
Fühler zu erfassen. (Es muss ein Analogausgang als Versorgungssignal verwendet werden)
Weitere Informationen sind im Quick Startup-Handbuch verfügbar
Wird Option 1 gewählt, kann an den betroffenen Analogeingang eine maximale Spannung von ±12,5V angelegt
werden (typischerweise ±10V/5mA), oder ein Stromsignal von 0 ... 20 mA. Das Signal muss positiv sein.
Wird Option 2 gewählt, kann an den betroffenen Analogeingang ein Stromsignal von 4 ... 20 mA angelegt wer-
den. Das Signal muss positiv sein.
Wird Option 3 gewählt, kann an den betroffenen Analogeingang eine Spannung von 0,1V..10,1V angelegt wer-
den. Außerdem kann ein Signalausfall (wegen Verbindungsunterbrechung oder Kurzschluss) über den Alarm
[62] AnaEingFehler erfasst werden.
Wird Option 4 gewählt, kann an den betroffenen Analogeingang ein Temperaturfühler KTY84 angeschlossen
werden (als Versorgungssignal muss ein Analogausgang verwendet werden). Außerdem kann ein Signalausfall
62
UM Typ FB BIT
cnt INT16 16/32
cnt INT16 16/32
UM Typ FB BIT
ENUM
ENUM
Def Min
0 -16384
0 -16384
Def Min
-10V..+10V 0
-10V..+10V 0
ADV200 • Beschreibung der Funktionen und Parameterliste
Max Zugr Mod
16384 R FVS
16384 R FVS
Max Zugr Mod
2 RW FVS
2 RW FVS
