Menü PAR Beschreibung
15.7 1824 An Out1 Absolut
15.8 1826 An Out2 Absolut
Freigabe des entsprechenden Analogausgangs in absolutem Wert. Wird dieser Parameter auf 1 eingestellt,
nimmt die Spannung am Analogausgang unabhängig vom Steuersignal den Wert 0 – 10 V an.
0 Gesperrt
1 Freigegeben
Menü PAR Beschreibung
15.9 1832 Ana Ausgang 1 min
15.10 1834 Ana Ausgang 1 max
Einstellung des Mindest- und Höchstwerts für den Analogausgang für die an Analogausgang 1 vorhandene
Spannung.
Menü PAR Beschreibung
15.11 1840 Ana Ausgang 2 min
15.12 1842 Ana Ausgang 2 max
Einstellung des Mindest- und Höchstwerts für den Analogausgang für den Strom oder die Spannung, die an
Analogausgang 2 vorhanden ist.
Menü PAR Beschreibung
15.13 1848 Ana Ausgang 2 Typ
Auswahl des Ausgangstyps (Spannungs- oder Stromausgang). Ausgehend vom Ausgangssignal muss der S3
Schalter auf der Reglerplatine verschoben werden. Standardcodierung des Ausgangs: Spannungssignal.
0 0...20mA
1 4..20mA
2 -10V..+10V
Wird Option 0 eingestellt liefert der Analogausgang 0...20mA
Wird Option 1 eingestellt liefert der Analogausgang 4...20mA
Wird Option 2 eingestellt liefert der Analogausgang -10...+10V
Menü PAR Beschreibung

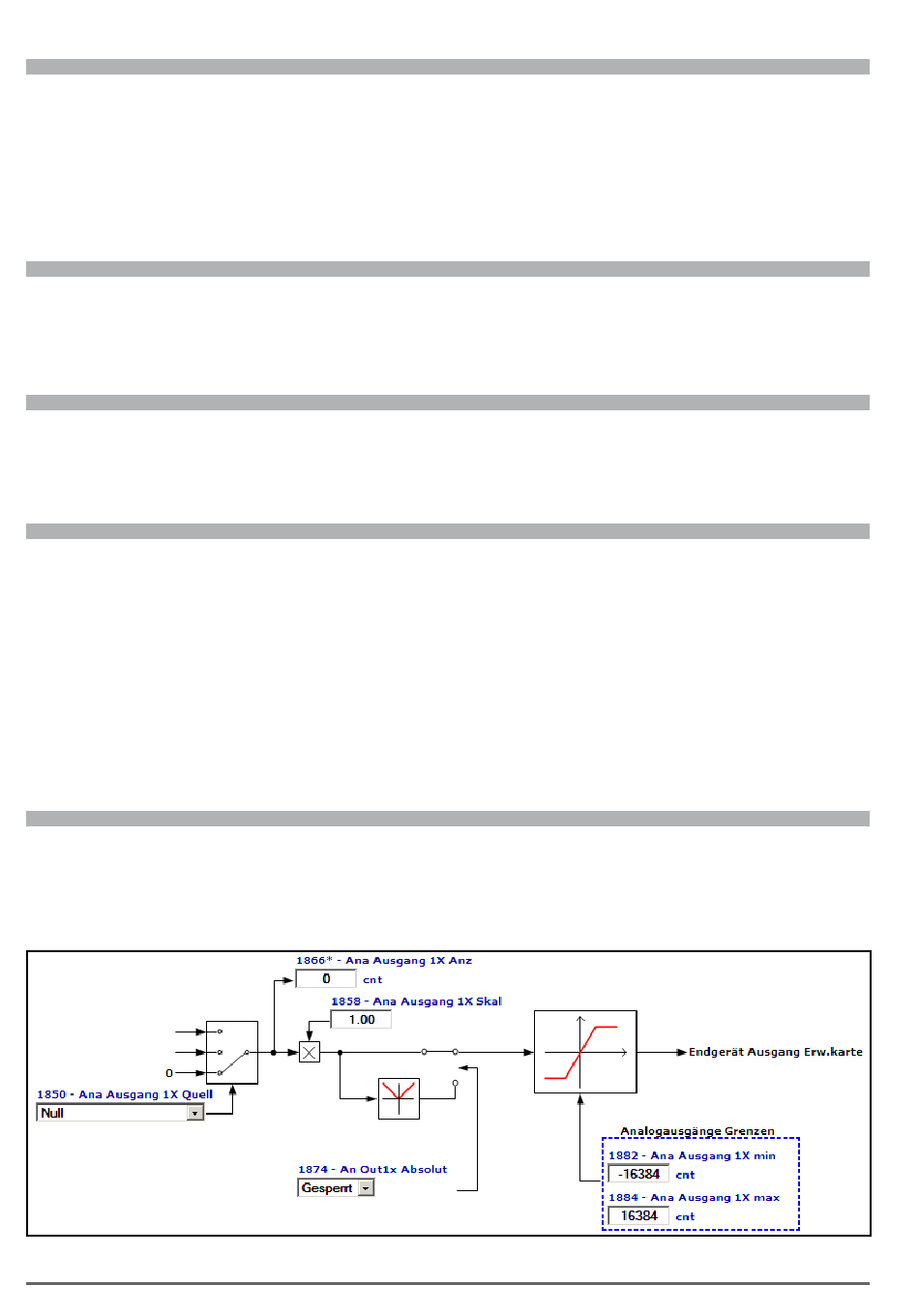

15.14 1850 Ana Ausgang 1X Quell
15.15 1852 Ana Ausgang 2X Quell
Auswahl des Ursprungs (Quelle) für die Signale, die als Variable auf den Analogausgängen der Erweiterungs-
karte platziert werden können. Die den Analogausgängen zuweisbaren Funktionen sind in der Auswahlliste
"L_ANOUT" enthalten.
74
UM Typ FB BIT
ENUM
ENUM
UM Typ FB BIT
cnt INT16
cnt INT16
UM Typ FB BIT
cnt INT16
cnt INT16
UM Typ FB BIT
ENUM
UM Typ FB BIT
LINK 16/32
LINK 16/32
Def Min
Gesperrt 0
Gesperrt 0
Def Min
-16384 -32768
16384 -32768
Def Min
-16384 -32768
16384 -32768
Def Min
-10V..+10V 0
Def Min
6000 0
6000 0
ADV200 • Beschreibung der Funktionen und Parameterliste
Max Zugr Mod
1 ERW FVS
1 ERW FVS
Max Zugr Mod
+32767 ERW FVS
+32767 ERW FVS
Max Zugr Mod
+32767 ERW FVS
+32767 ERW FVS
Max Zugr Mod
2 ERW FVS
Max Zugr Mod
16384 RW FVS
16384 RW FVS
