0 Aus
1 T lim +/-
2 T lim mot/gen
3 T Grenze sym
4 T Grenze p/n
Wird 0 eingestellt, dann wird keine spezifische Art der Strombegrenzung eingestellt.
Wird 1 eingestellt, dann ist die aktive positive Drehmomentgrenze Momentgrenze Pos, und die aktive negative
Drehmomentgrenze ist Momentgrenze Neg; die Begrenzung bezieht sich auf den Drehmomentstrom.

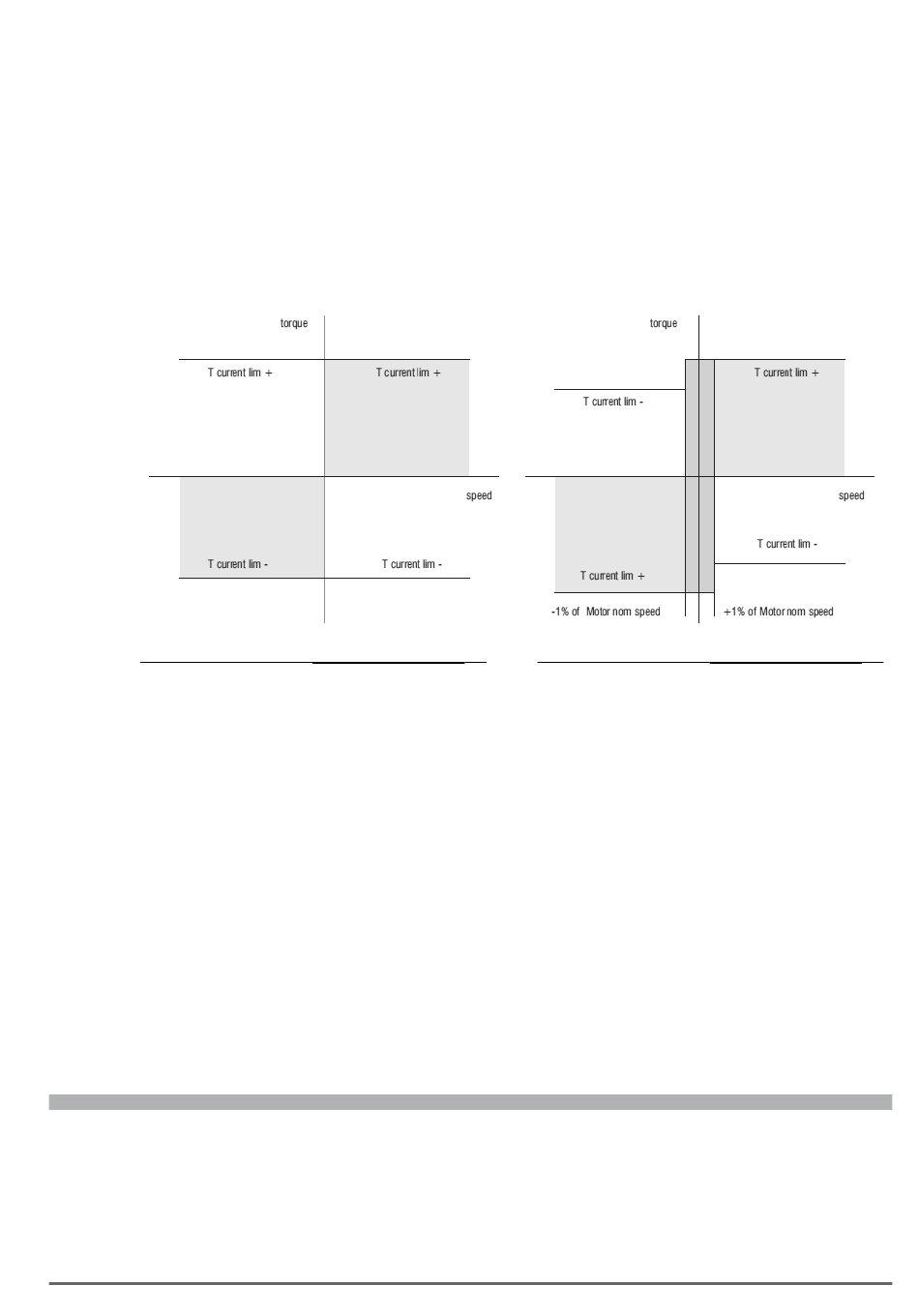

Drehmomentgrenzen mit Momentgrenze Wahl = 1
Wird 2 eingestellt sind drei Bedingungen möglich:
1 – Wenn die Motordrehzahl > +1% der Nenndrehzahl, ist die aktive positive Drehmomentgrenze Moment-
grenze Pos, und die aktive negative Drehmomentgrenze ist Momentgrenze Neg.
2 - Wenn die Motordrehzahl < -1% der Nenndrehzahl, ist die aktive positive Drehmomentgrenze Moment-
grenze Neg, und die aktive negative Drehmomentgrenze ist Momentgrenze Pos.
3 – Wenn die Motordrehzahl zwischen ± 1% der Nenndrehzahl liegt, ist die aktive positive Drehmoment-
grenze Momentgrenze Pos, und die aktive negative Drehmomentgrenze ist Momentgrenze Neg
Wird 3 eingestellt, sind die Drehmomentgrenzen symmetrisch. Als Drehmomentsollwert wird der Wert von Par.
2358 Momentgrenze Pos Q. genommen. Dieser Modus wird bei U/f-Steuerung nicht verwaltet. Die Grenze
wird auf den Drehmomentstrom angewendet.
Wird 4 eingestellt werden die Drehmomentgrenzen auf autonome Weise zugeordnet, indem als positiver
Drehmomentsollwert der Wert des Parameters 2358 Momentgrenze Pos Q. und als negativer Drehmoment-
sollwert der Wert des Parameters 2370 Momentgrenze Neg Q. symmetrisch eingestellt werden. Als Drehmo-
mentsollwert wird der Wert von Parameter 2370 Momentgrenze Neg Q verwendet. Dieser Modus wird bei
U/f-Steuerung nicht verwaltet. Die Grenze wird auf den Drehmomentstrom angewendet.
Menü PAR Beschreibung
20.4 2358 Momentgrenze Pos Q.
Auswahl des Ursprungs (Quelle), der für die Drehmomentgrenze zu verwenden ist:
Wenn Parameter 2354 Momentgrenze Wahl auf 3 eingestellt wird, ist die Drehmomentgrenze symmetrisch
Wenn Parameter 2354 Momentgrenze Wahl auf 4 eingestellt wird, ist die Drehmomentgrenze positiv
Das Verzeichnis der dieser Funktion zuweisbaren Signale ist in der Auswahlliste "L_PLIM" enthalten.
Der Parameter IPA 2338 Momentgrenze Anpassu kann (aus der Wahlliste „L_PLIM") gewählt werden, falls
ADV200 • Beschreibung der Funktionen und Parameterliste
UM Typ FB BIT
LINK 16/32
Drehmomentgrenzen mit Momentgrenze Wahl = 2
Def Min
6000 0
Max Zugr Mod
16384 ERWZ F_S
