gefran ADV200 Handbuch Seite 64

- Positiver Pol. Der gefundene Wert wird für die andere Drehrichtung automatisch akzeptiert.
Hinweis!
Der automatisch erhaltene Wert kann im Bedarf manuell über Ana Eing x Faktor geändert werden.
Zur Durchführung der Selbstadaption das Eingangssignal auf seinen Höchstwert einstellen und den Befehl
ausführen: es wird ein Multiplikationskoeffizient berechnet, der auf den Wert des Eingangssignals angewendet
werden muss (dabei wird Parameter Ana Eingang x Skal nicht berücksichtigt), um den Skalenendwert zu
erreichen.
Wenn der am Analogeingang eingestellte Spannungswert niedriger als 1 V ist, aktiviert sich der Alarm Val ins
zu niedrig.
Menü PAR Beschreibung
14.6 1510 Ana Eing 1 Filter
14.22 1560 Ana Eing 2 Filter
Filter für die Messung des entsprechenden Analogeingangs. Wird dieser Parameter verwendet, kann die Ant-
wort des Analogeingangs kontrolliert und somit mögliche Störungen und Interferenzen abgeschwächt werden.
Menü PAR Beschreibung
14.7 1512 Ana Eingang 1 max
14.23 1562 Ana Eingang 2 Max
Einstellung der Obergrenze für den Drehzahlsollwert je nach Spannung (oder Strom) des entsprechenden
Analogsollwerts.
Menü PAR Beschreibung
14.8 1514 Ana Eingang 1 min
14.24 1564 Ana Eingang 2 Min
Einstellung der Untergrenze für den Drehzahlsollwert je nach Spannung (oder Strom) des entsprechenden
Analogsollwerts.
Menü PAR Beschreibung
14.9 1516 Ana Eing 1 Offset
14.25 1566 Ana Eing 2 Offset

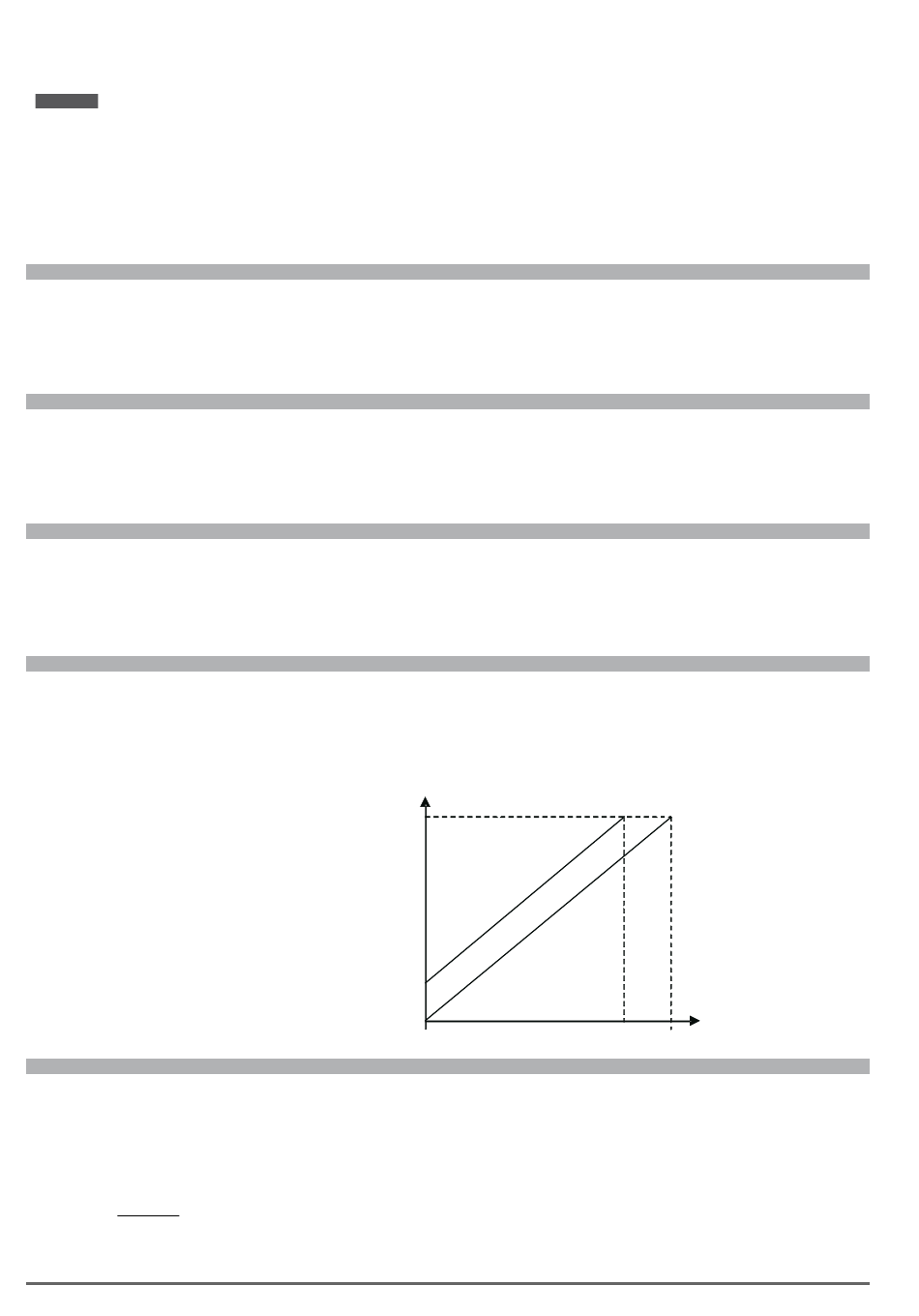

Einstellung eines Werts zum Ausgleich der Bedingung, unter der das Analogsignal ein Offset enthält, oder wenn
die dem Eingang zugewiesene Variable bereits einen Wert aufweist, auch wenn kein Signal angeschlossen ist.
Menü PAR Beschreibung
14.10 1518 Ana Eing 1 Faktor
14.26 1568 Ana Eing 2 Faktor
In diesem Parameter ist der Wert des Multiplikationskoeffizienten eingegeben, der auf den mit der Funktion
Ana Eing x Faktor ST berechneten Analogsollwert anzuwenden ist.
Beispiel :
Ein externer Analogsollwert erreicht höchstens lediglich 9,8 V anstatt 10 V. Als Parameter Ana Eing x Faktor
ST wird 1,020 (10V : 9,8V) eingegeben.
64
UM Typ FB BIT
ms FLOAT
ms FLOAT
UM Typ FB BIT
cnt INT16
cnt INT16
UM Typ FB BIT
cnt INT16
cnt INT16
UM Typ FB BIT
cnt INT16
cnt INT16
100%
{
Analog inp x offset
0
UM Typ FB BIT
FLOAT
FLOAT
Def Min
10.0 1.0
10.0 1.0
Def Min
16384 -32768
16384 -32768
Def Min
-16384 -32768
-16384 -32768
Def Min
0 -32768
0 -32768
10V
Def Min
1.0 -10.0
1.0 -10.0
ADV200 • Beschreibung der Funktionen und Parameterliste
Max Zugr Mod
100.0 ERW FVS
100.0 ERW FVS
Max Zugr Mod
+32767 ERW FVS
+ 32767 ERW FVS
Max Zugr Mod
+ 32767 ERW FVS
+ 32767 ERW FVS
Max Zugr Mod
+ 32767 ERW FVS
+ 32767 ERW FVS
Max Zugr Mod
10.0 ERW FVS
10.0 ERW FVS
