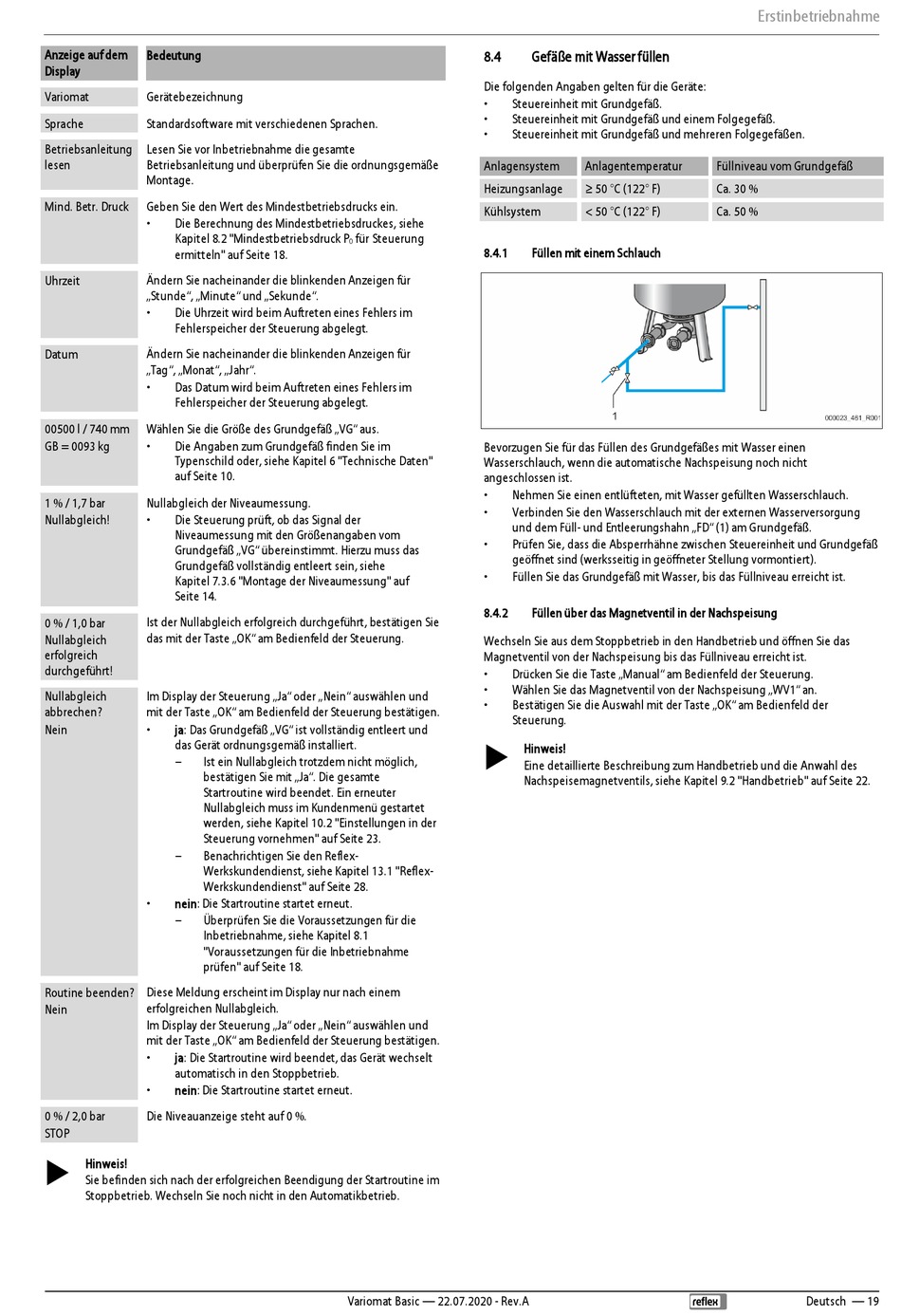

Anzeige auf dem
Bedeutung
Display
Variomat
Gerätebezeichnung
Sprache
Standardsoftware mit verschiedenen Sprachen.
Betriebsanleitung
Lesen Sie vor Inbetriebnahme die gesamte
lesen
Betriebsanleitung und überprüfen Sie die ordnungsgemäße
Montage.
Mind. Betr. Druck
Geben Sie den Wert des Mindestbetriebsdrucks ein.
•
Die Berechnung des Mindestbetriebsdruckes, siehe
Kapitel 8.2 "Mindestbetriebsdruck P
ermitteln" auf Seite 18.
Ändern Sie nacheinander die blinkenden Anzeigen für
Uhrzeit
„Stunde", „Minute" und „Sekunde".
•
Die Uhrzeit wird beim Auftreten eines Fehlers im
Fehlerspeicher der Steuerung abgelegt.
Datum
Ändern Sie nacheinander die blinkenden Anzeigen für
„Tag", „Monat", „Jahr".
•
Das Datum wird beim Auftreten eines Fehlers im
Fehlerspeicher der Steuerung abgelegt.
00500 l / 740 mm
Wählen Sie die Größe des Grundgefäß „VG" aus.
GB = 0093 kg
•
Die Angaben zum Grundgefäß finden Sie im
Typenschild oder, siehe Kapitel 6 "Technische Daten"
auf Seite 10.
1 % / 1,7 bar
Nullabgleich der Niveaumessung.
Nullabgleich!
•
Die Steuerung prüft, ob das Signal der
Niveaumessung mit den Größenangaben vom
Grundgefäß „VG" übereinstimmt. Hierzu muss das
Grundgefäß vollständig entleert sein, siehe
Kapitel 7.3.6 "Montage der Niveaumessung" auf
Seite 14.
Ist der Nullabgleich erfolgreich durchgeführt, bestätigen Sie
0 % / 1,0 bar
das mit der Taste „OK" am Bedienfeld der Steuerung.
Nullabgleich
erfolgreich
durchgeführt!
Nullabgleich
Im Display der Steuerung „Ja" oder „Nein" auswählen und
abbrechen?
mit der Taste „OK" am Bedienfeld der Steuerung bestätigen.
Nein
•
ja: Das Grundgefäß „VG" ist vollständig entleert und
das Gerät ordnungsgemäß installiert.
–
Ist ein Nullabgleich trotzdem nicht möglich,
bestätigen Sie mit „Ja". Die gesamte
Startroutine wird beendet. Ein erneuter
Nullabgleich muss im Kundenmenü gestartet
werden, siehe Kapitel 10.2 "Einstellungen in der
Steuerung vornehmen" auf Seite 23.
–
Benachrichtigen Sie den Reflex-
Werkskundendienst, siehe Kapitel 13.1 "Reflex-
Werkskundendienst" auf Seite 28.
•
nein: Die Startroutine startet erneut.
–
Überprüfen Sie die Voraussetzungen für die
Inbetriebnahme, siehe Kapitel 8.1
"Voraussetzungen für die Inbetriebnahme
prüfen" auf Seite 18.
Routine beenden?
Diese Meldung erscheint im Display nur nach einem
erfolgreichen Nullabgleich.
Nein
Im Display der Steuerung „Ja" oder „Nein" auswählen und
mit der Taste „OK" am Bedienfeld der Steuerung bestätigen.
•
ja: Die Startroutine wird beendet, das Gerät wechselt
automatisch in den Stoppbetrieb.
•
nein: Die Startroutine startet erneut.
0 % / 2,0 bar
Die Niveauanzeige steht auf 0 %.
STOP
Hinweis!
Sie befinden sich nach der erfolgreichen Beendigung der Startroutine im
Stoppbetrieb. Wechseln Sie noch nicht in den Automatikbetrieb.
8.4
Die folgenden Angaben gelten für die Geräte:
•
Steuereinheit mit Grundgefäß.
•
Steuereinheit mit Grundgefäß und einem Folgegefäß.
•
Steuereinheit mit Grundgefäß und mehreren Folgegefäßen.
Anlagensystem
Heizungsanlage
Kühlsystem
für Steuerung
0
8.4.1
Bevorzugen Sie für das Füllen des Grundgefäßes mit Wasser einen
Wasserschlauch, wenn die automatische Nachspeisung noch nicht
angeschlossen ist.
•
Nehmen Sie einen entlüfteten, mit Wasser gefüllten Wasserschlauch.
•
Verbinden Sie den Wasserschlauch mit der externen Wasserversorgung
und dem Füll- und Entleerungshahn „FD" (1) am Grundgefäß.
•
Prüfen Sie, dass die Absperrhähne zwischen Steuereinheit und Grundgefäß
geöffnet sind (werksseitig in geöffneter Stellung vormontiert).
•
Füllen Sie das Grundgefäß mit Wasser, bis das Füllniveau erreicht ist.
8.4.2
Wechseln Sie aus dem Stoppbetrieb in den Handbetrieb und öffnen Sie das
Magnetventil von der Nachspeisung bis das Füllniveau erreicht ist.
•
Drücken Sie die Taste „Manual" am Bedienfeld der Steuerung.
•
Wählen Sie das Magnetventil von der Nachspeisung „WV1" an.
•
Bestätigen Sie die Auswahl mit der Taste „OK" am Bedienfeld der
Steuerung.
Variomat Basic — 22.07.2020 - Rev.A
Gefäße mit Wasser füllen
Anlagentemperatur
≥ 50 °C (122° F)
< 50 °C (122° F)
Füllen mit einem Schlauch
Füllen über das Magnetventil in der Nachspeisung
Hinweis!
Eine detaillierte Beschreibung zum Handbetrieb und die Anwahl des
Nachspeisemagnetventils, siehe Kapitel 9.2 "Handbetrieb" auf Seite 22.
Erstinbetriebnahme
Füllniveau vom Grundgefäß
Ca. 30 %
Ca. 50 %
Deutsch — 19
