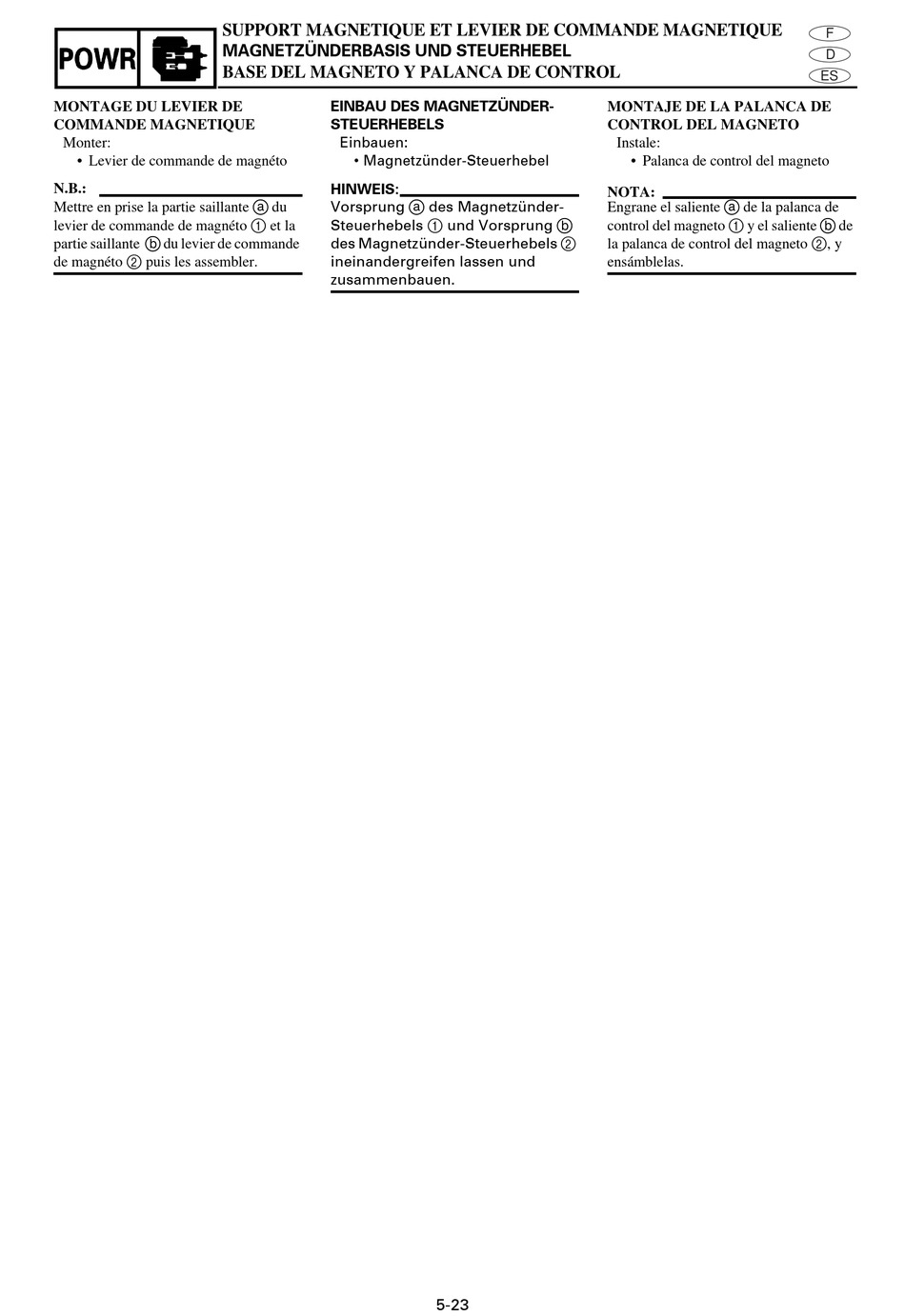

SUPPORT MAGNETIQUE ET LEVIER DE COMMANDE MAGNETIQUE
MAGNETZÜNDERBASIS UND STEUERHEBEL
BASE DEL MAGNETO Y PALANCA DE CONTROL
MONTAGE DU LEVIER DE
COMMANDE MAGNETIQUE
Monter:
• Levier de commande de magnéto
N.B.:
Mettre en prise la partie saillante
levier de commande de magnéto
b
partie saillante du levier de commande
2
de magnéto puis les assembler.
EINBAU DES MAGNETZÜNDER-
STEUERHEBELS
Einbauen:
• Magnetzünder-Steuerhebel
HINWEIS:
a a
Vorsprung
du
1
Steuerhebels
et la
des Magnetzünder-Steuerhebels
ineinandergreifen lassen und
zusammenbauen.
des Magnetzünder-
b
1
und Vorsprung
2
5-23
MONTAJE DE LA PALANCA DE
CONTROL DEL MAGNETO
Instale:
• Palanca de control del magneto
NOTA:
a
Engrane el saliente de la palanca de
1
control del magneto y el saliente
la palanca de control del magneto
ensámblelas.
