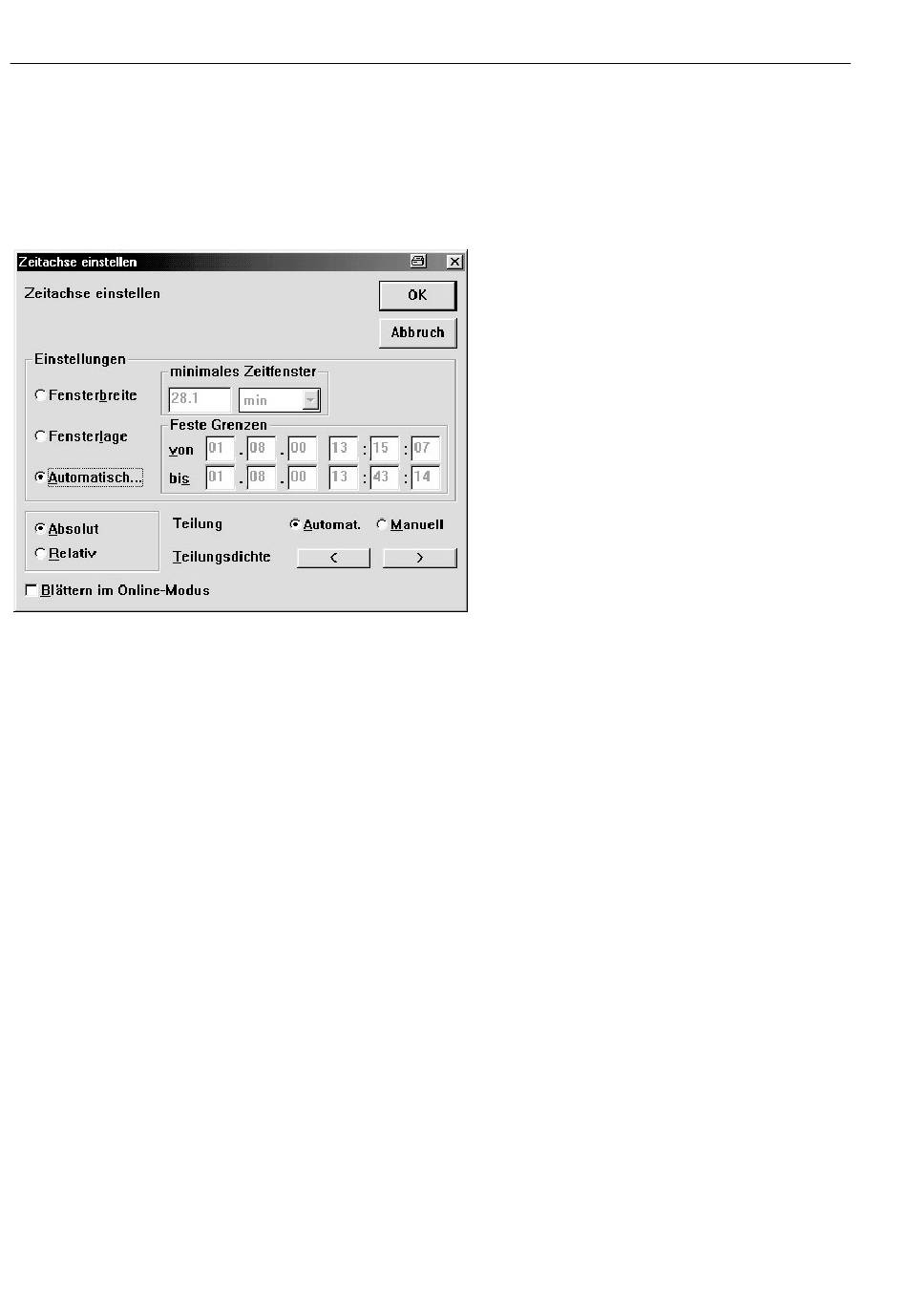

Zeitachse (X-Achse) einstellen
Klickt man zweimal rasch hintereinander in den Zeitachsenbereich, erhält man die
Möglichkeit, Veränderungen an der Zeitachse vorzunehmen. Bei laufender Messung
wird dieses Zeitfenster einen Ausschnitt, der die letzten erfaßten Werte anzeigt, ent-
- Automatische Anpassung:
Der Darstellungszeitraum wird automatisch so gelegt, daß alle Daten des Kurven-
verlaufs in das vorhandene Fenster passen.
Darstellungsart absolut/relativ
- Absolut:
Die X-Achsen-Beschriftung erfolgt in der Form Datum/Uhrzeit.
- Relativ:
Anstelle der im Meßprotokoll vorhandenen Uhrzeiten werden aufsteigend "Sekun-
den, Minuten, Stunden, Tage" angezeigt (zum Beispiel 0 Minuten, 10 Minuten,
20 Minuten ...).
Blättern im OnLine-Modus
Bei Aktivierung der Funktion wird nur der vergrößerte (letzte) Teil der Graphik darge-
stellt. Normalerweise wird der gesamte Kurvenzug (seit Beginn) gezeichnet. Ist die
Funktion aktiviert (angekreuzt), wird quasi in der Vergrößerung "geblättert".
Hinweis:
Diese Funktion arbeitet nur im "OnLine"-Meßmodus, das heißt, daß vom Meßgerät
laufend aktuelle Daten geliefert werden.
Teilung/Teilungsdichte
Die Teilung der x-Achse kann automatisch oder manuell geschehen. Ist das Auswahl-
feld "automatisch" eingestellt, errechnet das Programm eine günstige Aufteilung. Die-
se Aufteilung kann mit den Tasten ". " und ". " verfeinert bzw. vergrößert werden. Ist
eine manuelle Unterteilung erwünscht, wird das Auswahlfeld "manuell" angewählt.
Anstelle der beiden Pfeiltasten erscheint nun eine Auswahlbox für das Meßintervall.
Wählen Sie nun ein geeignetes Meßintervall aus (z. B. eine Stunde, sechs Stunden,
zwölf Stunden, usw.).
Hinweis:
Wird die gewählte Unterteilung zu dicht, weist das Programm durch eine Warnung
auf diesen Umstand hin. Brechen Sie an dieser Stelle ab und wählen Sie eine grö-
bere Achsenunterteilung.
3.42
Darstellungsarten im OnLine-Betrieb
halten.
Die Art, wie die Meßdaten auf der Zeitachse dargestellt
werden, wird mit dieser Einstellung manipuliert.
- Fensterbreite:
Durch die beiden Auswahlfelder kann ein minimales
Zeitfenster in Sekunden, Minuten oder Stunden ange-
geben werden.
Beispiel:
Steht die Angabe minimales Zeitfenster auf 10 Minuten,
wird vom entsprechenden Kurvenzug ein Fenster von
genau 10 Minuten (seit Beginn der Messung) angezeigt.
- Fensterlage:
Es werden alle Werte angezeigt, die innerhalb fester
Grenzen von (Datum, Uhrzeit) bis (Datum, Uhrzeit) lie-
gen.
Beispiel:
Von 23.10.94 10:50:00 bis 25.10.94
22:30:00.
