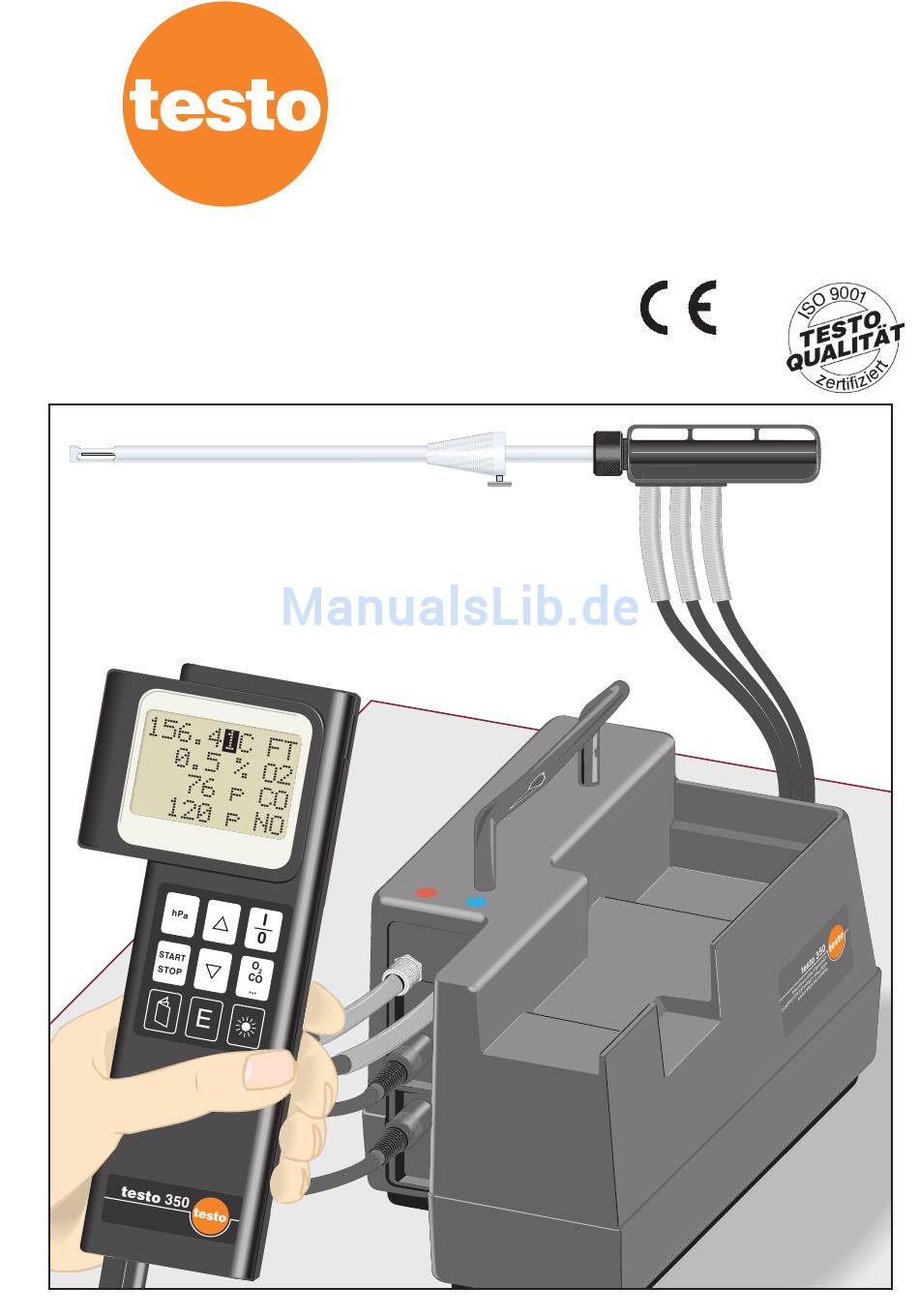

testo 350
Rauchgas-Analysegerät
Bedienungsanleitung
mit Wartungshandbuch
testo

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für testo 350

Inhaltszusammenfassung für testo 350

  • Seite 1 350 Rauchgas-Analysegerät Bedienungsanleitung mit Wartungshandbuch testo...

  • Seite 2: Inhaltsverzeichnis

    Inhalt Allgemeines Systembeschreibung testo 350 ..........................3 Warnhinweise ................................4 Tastaturbelegung................................5 Sondenanschluß................................7 Kondensatfalle ................................8 Stromversorgung ................................9 Messung Rauchgas und Zug Rauchgasmessung ...............................11 Zugmessung ................................14 Betrieb mit der Gasaufbereitung t t e e s s t t o o 3 3 3 3 9 9 ........................14 Messung Temperatur, Druck, Strömung, Feuchte...

  • Seite 3: Allgemeines

    1 Allgemeines 1.1 Systembeschreibung t t e e s s t t o o 3 3 5 5 0 0...

  • Seite 4: Warnhinweise

    Inbetriebnahme unbedingt beachten! Rauchgassonden An das testo 350 dürfen direkt nur Rauchgassonden und Mehrlochsonden mit integrierter Kondensatfalle angeschlossen werden. Der direkte Anschluß einer Rauchgassonde ohne integrierte Filter- und Kondensateinheit oder ohne eine Gasaufbereitung führt zu einem Ausfall des Gerätes.

  • Seite 5: Tastaturbelegung

    1 Allgemeines 1.3 Tastaturbelegung Sie möchten: • das Meßgerät einschalten/ausschalten <Ein/Aus> • aus einer Liste einen Punkt (eine Zeile) auswählen < >, < > • Ihre Auswahl bestätigen bzw. einen Menüpunkt aktivieren <Enter> • Eingaben abspeichern <Meßgrößen> • Menü ”Zusatzfunktionen” aufrufen <Blättern>...
  • Seite 6 1 Allgemeines 1.3 Tastaturbelegung Eingabe von Zahlen Comfort-Version: (Der Cursor steht am Beginn der ersten Zeile auf der ersten Ziffernstelle der einzugebenden Zahl) Ziffern über Tastatur eingeben <1,2,3,4,...> die Eingabe bestätigen und zur nächsten Zeile springen <Enter> Die Eingabe der Ziffern kann bei der Comfort-Version wie in der Basis-Version erfolgen.

  • Seite 7: Sondenanschluß

    1 Allgemeines 1.4 Sondenanschluß Anschluß Rauchgassonde An das Rauchgas-Analysegerät testo 350 dürfen direkt nur Rauchgas- sonden mit integrierter lageunabhängiger Kondensatfalle oder über die Gasaufbereitung angeschlossen werden! Den 8-poligen Anschlußstecker der Rauchgassonde in die entsprechende Buchse (Symbol Rauchgassonde) einstecken. Beim Anschrauben der Gas- und Zug- schläuche auf die Farbkennzeichnung achten.

  • Seite 8: Kondensatfalle

    Kondensat aus. Abscheiderdeckel Bei optisch erkennbarer Verschmutzung des Filtermaterials muß dieses ausgetauscht werden. Feuchtes/nasses Filtermaterial muß getrocknet werden. testo Ziehen Sie zum Austauschen/Trocknen des Filtermaterials die Filterröhrchen ab. Partikelfilter 2 Ersatzmaterial für den Filter können Sie unter der Art.-Nr. 0554.3371 bestellen.

  • Seite 9: Stromversorgung

    1 Allgemeines 1.6 Stromversorgung testo 350 wird über den in der Analysebox eingebauten Akku oder über das an der Analysbox angesteckte Netzteil 0554.0085 betrieben. Das Handgerät wird von der Analysebox über die Verbindungsleitung versorgt. Handgerät und Analysebox müssen daher immer verbunden sein.
  • Seite 10 1 Allgemeines 1.6 Stromversorgung Beim Handgerät der Comfort-Version steht eine Batteriekammer für eine 9 V- Blockbatterie zur Verfügung. Eine dort eingelegte 9 V-Batterie puffert den Meßwertspeicher, eingegebene Daten und die interne Uhr wenn: • die Verbindung Handgerät – Analysebox unterbrochen ist •...

  • Seite 11: Messung Rauchgas Und Zug

    2 Messung Rauchgas und Zug 2.1 Rauchgasmessung (°C, O , CO , CO, NO , SO Schalten Sie das Meßgerät ein (die Rauchgassonde befindet sich an Frischluft). Das Meßgerät führt einen Selbsttest durch (etwa 60 Sekunden) und spült die S S e e l l b b s s t t t t e e s s t t Meßzellen mit Frischluft.
  • Seite 12 2 Messung Rauchgas und Zug 2.1 Rauchgasmessung (°C, O , CO , CO, NO , SO Bringen Sie die Rauchgassonde in das Abgasrohr und starten Sie die Pumpe. testoterm Achten Sie bei der Messung darauf, daß der Gasausgang (Unterseite des Analysegerätes) frei liegt, damit das Gas ungehindert entweichen kann.
  • Seite 13 Gehalt wieder unter 50 ppm liegt. 3 3 6 6 p p C C O O Betrieb mit zwei eingebauten CO-Zellen Folgende CO-Zellentypen können in testo 350 eingebaut werden: CO-Typ 1: 0 ..10.000 ppm CO, H -kompensiert; Display-Anzeige: ”CO”...

  • Seite 14: Zugmessung

    Kondensatrückstände in der Rauchgassonde müssen ebenfalls entfernt werden (ausschütteln). Bei Betrieb von testo 350 mit Gasaufbereitung testo 339 muß die Ist die Steueroption t t e e s s t t o o 3 3 3 3 9 9 eingebaut, muß immer für die Zugmessung Schlauchklemme vor der Zugmessung eine Schlauchklemme in der Schlauchleitung für die Gasabsaugung...
  • Seite 15 3 Betrieb mit Gasaufbereitung Bei eingebauter Option ”Steuerungs-Modul” erkennt das t t e e s s t t o o 3 3 5 5 0 0 (Mitvoraussetzung: Speichermodus B) beim Einschalten automatisch, ob die S S e e l l b b s s t t t t e e s s t t Gasaufbereitung angeschlossen ist oder nicht.

  • Seite 16: Messung Temperatur, Druck, Strömung, Feuchte Meßmenü

    Die Messung von Druck, Strömung und Feuchte ist nur mit der Comfort- Version möglich. Auch die Betriebsart ”Fühler-Modus” ist nur bei der Comfort-Version vorgesehen. Nach dem Einschalten des Gerätes durchläuft testo 350 zunächst die Selbsttestphase. Nach der Brennstoffauswahl springt das Gerät nach <Meßgrößen> oder nach <Enter> automatisch in den Meßmodus.

  • Seite 17: Fühler-Modus

    4.2 Fühler-Modus In den Fühlermodus gelangen Sie, wenn Sie während der Selbsttestphase, ca. 10 sec. nach dem Einschalten des testo 350 (Restlaufzeit kleiner 50 sec.), die Taste <Start/Stop> betätigen. Vorteil: Für z. B. eine reine Druckmessung müssen Sie im Gegensatz zur Messung im Meßmenü...

  • Seite 18: Temperaturmessung

    - - - - - - . . - - ° ° C C A A T T Temperaturfühler Grundsätzlich können alle NiCr-Ni-Fühler und NTC-Fühler mit 8-poligem Anschlußstecker aus dem Testo-Programm angeschlossen werden. NiCr-Ni-Aufnehmer eignen sich für Temperaturmessungen in einem großen Meßbereich (-200…+1200 °C). Weitere Vorteile sind: kleine Abmessungen, sehr schnelle Einstellzeiten.

  • Seite 19: Druck-/Strömungsmessung

    4 Messung Temperatur, Druck, Strömung, Feuchte 4.4 Druck-/Strömungsmessung Die Drucksonden arbeiten mit einem Differenzdrucksensor nach dem Prinzip von Dehnungsmeßstreifen. Im Meßbereich 0…100 hPa sind verläßliche Differenzdrücke im höheren Bereich ebenso meßbar wie kleine Differenzen im Zugbereich. Der Sensor ist überlastsicher bis 150 hPa, bei höheren Drücken muß mit einer Schädigung des Sensors gerechnet werden.

  • Seite 20: Feuchtemessung

    Feuchtefühler sind solange wartungsfrei, solange sie in "sauberer Atmosphäre eingesetzt werden. Ist dies nicht der Fall, z. B. bei Messungen in staubiger, aggressiver Umgebung, sollten die Feuchtefühler gelegentlich überprüft werden. testo term Zur Überprüfung und zum Abgleich der Feuchtefühler empfehlen wir das unter den Bestelldaten aufgeführte Kontroll- und Abgleichset (siehe auch Kapitel Wartung,...

  • Seite 21: Speichern

    Bedürfnisse zugeschnittener Speicher- modus zur Verfügung. Die Auswahl welcher Speichermodus aktiv ist erfolgt im Kapitel Zusatzfunktionen im Untermenüpunkt ”Speichermodus”. Bei Auslieferung ist testo 350 auf Speichermodus B eingestellt. Speichermodus A (Handwerk) Im Vordergrund steht die Zuordnung einer Messung zu einer Meßort-Bezeichnung (z.
  • Seite 22 Anschließend befindet sich testo 350 wieder im Meßmenü. Betätigen Sie jetzt erneut die Taste <Speicher>, springt testo 350 wieder ins Menü Speichern, da jeweils nur S S p p e e i i c c h h e e r r ein Meßwert - Block unter einer Meßort-Bezeichnung abgespeichert werden kann.
  • Seite 23 • Messung und Speichern beenden (Pumpe STOP) • während die automatische Speicherung läuft, wird anstelle des Pumpen- symbols ”durchlaufender Pfeil” - bei Messung ohne Gasaufbereitung (testo 339) das Symbol ”durchlaufendes Rechteck”( ) - bei Messung mit Gasaufbereitung das Symbol ”durchlaufender Stern” ( * ) angezeigt.

  • Seite 24: Automatikbetrieb

    Speichervorgang). Die kleinste einstellbare Zeiteinheit beträgt 10 Sekunden, die größte 39 Minuten 50 Sekunden. Wurde keine Zykluszeit eingestellt (Zykluszeit: 00:00) springt testo 350 zurück ins Z Z y y k k l l u u s s z z e e i i t t Menü...
  • Seite 25 Rechteck 2 2 0 0 . . 9 9 % % O O 2 2 Æ - mit angeschlossener Gasaufbereitung (testo 339) durch einen von unten nach 1 1 1 1 % % q q A A Æ oben durchlaufenden Stern dargestellt.
  • Seite 26 5 Speichern 5.2 Speichermodus B Abgespeicherte Meßwerte auswählen Unabhängig davon ob Sie die Meßwerte manuell oder im Automatikbetrieb abgespeichert haben, die nachfolgend beschriebene Vorgehensweise ist für beide identisch. Aus dem Meßmenü heraus rufen Sie mit der Taste <Speichern> das Menü A A u u t t o o m m a a t t i i k k ”Speichern”...

  • Seite 27: Berechnung Der Speicherkapazität

    5 Speichern 5.3 Berechnung der Speicherkapazität Für die Berechnung der Anzahl abzuspeichernder Datensätze sind folgende Faktoren maßgebend: - Anzahl der zu speichernden Meßwerte bzw. Daten n (max. 36 Meßgrößen) - Anzahl der Kundennamen / Kundennummer bzw. Meßortbezeichnung n (max. 50 Kundennamen bzw. Meßortbezeichnungen können eingegeben werden) - Gesamtgröße des zur Verfügung gestellten Speichers im Handgerät (24 544 Bytes) Speicherbedarf eines Datensatzes Ein Datensatz besteht aus der Anzahl der Meßwerte, z.

  • Seite 28: Menü Zusatzfunktionen

    6 Menü Zusatzfunktionen Ü Ü Ü Ü Aus dem Meßmenü heraus erreichen Sie mit <Blättern> das Menü ”Zusatzfunktionen”. Es besteht aus vier Untermenüs. Untermenü Funktion Senden Steuerung des Sendevorgangs der Meßwerte an den IR-Drucker bzw. an den Palmtop. Brennstoff Auswahl eines Brennstoffes S S e e n n d d e e n n Eingabe Eingabe der - brennstoffspezifischen Werte CO...
  • Seite 29 Mittelwertbildung mit Mittelwertbildung Meßreihe: Kessel 2 testo GmbH &Co. Meßreihe: 0149021102544001 Datensatz-Nr.: 1 bis 3 (Ende) 73849 Lenzkirch Datensatz-Nr.: 7 bis 10 (Ende) -------- testo 350 -------- 09.11.94 13:07:08 testo GmbH &Co. testo GmbH &Co. 73849 Lenzkirch 73849 Lenzkirch 22.3 °C AT...

  • Seite 30: Brennstoff

    6 Menü Zusatzfunktionen 6.1 Senden b) Übertragen der Daten auf Mini-PC (Palmtop) Ü Ü Ü Ü Lesen Sie bitte die Bedienungsanleitung des Mini-PC und des Meßdatenverwaltungs-Programmes. D D r r u u c c k k e e n n P P a a l l m m t t o o p p Übertragung der aktuell gemessenen Meßdaten in die Meßdatenerfassungs- Software des Mini-PC.

  • Seite 31: Eingaben

    6 Menü Zusatzfunktionen 6.3 Eingabe Ü Ü Ü Ü Bz/CO Beim Aufruf wird der eingestellte Brennstoff mit seinen aktuellen Werten für O -Bezugszahl und CO angezeigt. O O 2 2 b b z z / / C C O O 2 2 m m 2 Max F F a a k k t t o o r r e e n n Diese Vorgabedaten können Sie gemäß...

  • Seite 32: Service

    2 2 2 2 . . 4 4 ° ° C C G G T T penleistung (bei eingebautem Steuerungsmodul 8 8 . . 2 2 V V U U G G testo 339) werden zur Kontrolle angezeigt. 0 0 , , 6 6 l l / / m m Gerätetemperatur des Analysegerätes (zulässige Betriebstemperatur +4…+40 °C)

  • Seite 33: Zusatzfunktionen

    S S 0 0 2 2 Überschreiten der Abschaltgrenzen mit angeschlossener Gasaufbereitung (testo 339) Wird testo 350 m i t Gasaufbereitung (testo 339) betrieben, bleibt testo 350 im Automatikbetrieb in der Gasmeßphase, bis sie, wie eingestellt, abgelaufen ist. Bei Umschaltung auf Frischluft wird die Pumpe auto- matisch gestartet und testo 350 bleibt solange auf Fri- schluft, bis die Zellen automatisch genullt werden kön-...

  • Seite 34: Anzeigereihenfolge

    6 Zusatzfunktionen 6.4 Service Anzeigenreihenfolge Stellen Sie die Anzeigenreihenfolge der Meßwerte eines Meßblockes nach eigenem Ermessen zusammen. Wählen Sie über die <Enter>-Taste die Zeile an, die geändert werden soll. Betätigen Sie <Enter>, der Cursor Ü Ü Ü Ü springt zur Beschreibung der angezeigten Einheit. Wählen Sie nun über <...
  • Seite 35 -Bezugswert des eingestellten Brennstoffes (nur bei mg/m 3 ) CO2m -Max-Wert des eingestellten Brennstoffes Feinzug lmin Pumpenleistung (nur bei eingebauter Option Steuerungsmodul testo 339) Die Comfort-Version umfaßt zusätzlich: Differenzdruck Strömungsgeschwindigkeit relative Feuchte Temperatur Feuchtefühler Taupunkt Feuchtefühler Meßort-Bezeichnung Pro Display-Fenster werden immer 4 Meßwerte ange- zeigt.
  • Seite 36 Das t t e e s s t t o o 3 3 5 5 0 0 ist ab Werk so kalibriert, daß über den gesamten Meßbereich mit den in den technischen Daten beschriebenen Genauigkeiten gemessen werden kann. testo Mittels Nachkalibrierung unter Verwendung von Prüfgas kann das Meßgerät auf die benötigten Meßbereiche nachkalibriert oder für eingeengte Meßbereiche die max 30 mbar Genauigkeit erhöht werden.
  • Seite 37 6 Menü Zusatzfunktionen 6.4 Service Schalten Sie das Meßgerät ein. Nach Ablauf der Selbsttestphase wählen Sie im Menü “Service” das Untermenü “Nachkalibrierung” und dann die Meßzelle, die nach- C C O O - - Z Z e e l l l l e e kalibriert werden soll.

  • Seite 38: Betriebsstundenzähler

    A = Handwerk, B = Industrie S S p p e e i i c c h h e e r r - - Beim Moduswechsel springt testo 350 automatisch in die Abfrage ”Speicher löschen”. Da Modus A und Modus B einen unter- l l ö...

  • Seite 39: Staurohr-Faktor; Analogausgänge

    L L u u f f t t d d r r u u c c k k : : Prantl-Staurohre (= Testo-Staurohre) haben Faktor 1.00. 1 1 0 0 1 1 3 3 m m b b r r Bei Fremd-Staurohren muß...

  • Seite 40: Fehlermeldungen

    Z Z e e i i t t = = 1 1 9 9 G G T T ? ? Ursache: Das testo 339 ist angeschlossen. Der Gasweg ist verschmutzt S S e e l l b b s s t t t t e e s s t t : : oder unterbrochen.
  • Seite 41 6 Menü Zusatzfunktionen 6.5 Fehlermeldungen Während des weiteren Meßbetriebes können folgende Fehlermeldungen erscheinen: Ursache: Zelle defekt/Ausfall der Grundgröße bei berechneten Meßwerten. 2 2 1 1 9 9 . . 6 6 C C A A T T Folge: Meßwert kann nicht angezeigt werden. 1 1 0 0 .
  • Seite 42 N N i i e e d d r r i i g g e e Ursache: Das testo 339 ist angeschlossen. Der Gasweg ist verschmutzt P P u u m m p p e e n n l l s s t t g g oder unterbrochen.
  • Seite 43 Die folgenden Fehlermeldungen können in Verbindung mit der Gasaufbereitung auf- treten. Sie können nicht ausgeblendet werden und erschwinden erst, wenn der Fehler am testo 339 beseitgt wurde bzw. das testo339 nicht mehr angeschlossen ist: Ursache: Es liegt eine Überschreitung oder eine Unterschreitung der für das t t e e s s t t o o 3 3 3 3 9 9 spezifizierten Umgebungstemperaturen (+5 ...+ 40 °...

  • Seite 44: Modul-Nachrüstung

    7 Modul-Nachrüstung Mit der Modul-Nachrüstung erweitern Sie das Meßgerät um eine weitere Meßgröße Bevor Sie das Modul aus der Verpackung nehmen bauen Sie Ihre evtl. vorhandene statische Aufladungen durch Berühren einer Wasserleitung oder Ähnlichem ab! Vermeiden Sie unnötige Berührungen der Elektronik (Platine) des Moduls! Prüfen Sie das Modul auf Beschädigungen.

  • Seite 45: Co-Modul Nachrüsten

    7 Modul-Nachrüstung 7.2 CO-Modul nachrüsten Zusätzlich zur Nachrüstung der NO2-, NO-, SO2-Module haben Sie die Möglichkeit, CO T CO T CO T das CO-Modul nachzurüsten. Bei der Nachrüstung des CO-Moduls durch den t 339 Anwender muß auf die Frischluftspülung verzichtet werden, wird aber eine Frisch- y y y y luftspülung gewünscht geben Sie bitte das Gerät in den Service.

  • Seite 46: Technische Daten

    8 Technische Daten 8.1 Meßgerät testo 350 Feuchtemessung: Temperaturmessung: Meßgas-Aufbereitung Meßbereich: - 40…+ 1200 °C Meßbereich Feuchte: 0…100 %rF Funktionsprinzip: Genauigkeit: ± 0,5 °C (0…+ 100 °C) Meßbereich Temperatur: - 20,0…+ 140 °C Peltierkühler ± 0,5 % v. Mw.(ab + 100°C) Genauigkeit: ±...
  • Seite 47 8 Technische Daten 8.2 Sonden Einsatzbereich Komfortsonde Komfortsonde Kompaktsonde Überprüfen der Überprüfen der zur Rauchgas- zur Rauchgas- zur Rauchgas- Umgebungs- Abgasfeuchte messung messung messung feuchte bis +140°C (nicht in Verbindung mit Option Gasaufbereitung) in Verbindung Analysebox und Analysebox und Analysebox und Komfort- Komfort- mit…...
  • Seite 48 Differenzdruck des Abgases Verbrennungs- in Verbindung mit Drucksonde Lufttemperatur Komfort-Handgerät Komfort-Handgerät Basis- oder Komfort- Handgerät 100 hPa 10 hPa = 350°C = 350°C Tmax = 500°C = 100°C 1,0…30 m/s 1,0…30 m/s 1,0…30 m/s – – – – – –...

  • Seite 49: Berechnungsgrundlagen

    8 Technische Daten 8.3 Berechnungsgrundlagen Nachfolgende Gleichungen werden zur Berechnung der genannten Werte verwendet: x (21 - O 2max -Wert: brennstoffspezifischer 2max maximaler CO -Wert Sauerstoffgehalt der Luft gemessener Sauerstoffgehalt Abgasverlust: qA = (AT-VT) (21 - O qA kann bei Brennwertfeuerungen in den Minusbereich abfallen. Der feuerungstechnische Wirkungsgrad eta erreicht dann Werte >...
  • Seite 50 8 Technische Daten 8.3 Berechnungsgrundlagen Umrechnung ppm in mg/m bezogen auf die O -Bezugszahl (je nach Brennstoff frei wählbar) 21 - O -Bezug CO (mg/m 3 ) CO = x CO (ppm) x 1,25 (21-O Sauerstoffgehalt der Luft gemessener Sauerstoffgehalt 21 - O -Bezug (mg/m 3 )

  • Seite 51: Garantie

    9 Garantie Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank für das Vertrauen, das Sie Testo mit dem Kauf Ihres Meßgerätes entge- gengebracht haben. Wir freuen uns, daß Sie sich für Qualität entschieden haben! Die Garantiezeit beträgt - 24 Monate für Anzeigegeräte, Auch nach Ablauf - 12 Monate für Fühler.

  • Seite 52: Bestelldaten

    Magnethalterung für Drucksonden ................................0554.0225 Silikonschlauch für Drucksonden, L 5 m..............................0554.0440 Staurohr , für Abgasgeschwindigkeit, Messing verchromt, Ø 7 mm, L 500 mm, max. Einsatz-Temperatur 350 °C....................0635.2045 Staurohr , für Abgasgeschwindigkeit, Messing verchromt, Ø 7 mm, L 350 mm, max. Einsatz-Temperatur 350 °C....................0635.2145 Staurohr , für Abgasgeschwindigkeit,...
  • Seite 53 Bereitschaftstasche inkl. Trageschlaufe...............................0516.0038 Gasaufbereitung / Zubehör Gasaufbereitung testo 339, inkl. Netzkabel, 2 Ersatzsicherungen, Verbindungsleitung zum Analysegerät testo 350 (L 0,4 m), Serviceschlauch ...................0563.3390 Gasentnahmeschlauch beheizt, L. 2,2 m, 230 V-Version, inkl. Filtereinsatz....................0401.0390 Gasentnahmeschlauch dto., jedoch als 110 V-Version..........................0401.0396 Gasentnahmeschlauch beheizt, L 4 m, 230 V-Version, inkl. Filtereinsatz ....................0401.0395 Kondensatgefäß...
  • Seite 54 S S e e n n d d e e n n ..Drucken Palmtop B B r r e e n n n n s s t t o o f f f f Heizöl EL Erdgas Flüssiggas...

  • Seite 55: Wartungshandbuch

    350 Rauchgas-Analysegerät Wartungshandbuch T E S L I T Ä Q U A y y y y y y...
  • Seite 56 Inhalt Wartung Meßgerät Gehäuse öffnen ..............3 Wechsel Feinfilter in der Meßbox .

  • Seite 57: Wartung Meßgerät

    Funktion nicht durch Undichtigkeiten im System beeinträchtigt wird. Aufsicht der geöffneten Meßbox Platine Schlauch für Pumpenüberwachung Kapillare Steuerung testo 339 (Option) (bei Option Steuerung testo 339) y y y y Platine Akku Feinfilter Anschlußbuchse Gaspumpe Steuerung testo 339...

  • Seite 58: Wechseln Des Feinfilters In Der Meßbox

    - Schließen Sie das Anschlußkabel lt. Anschlußanweisung auf dem Stecker an. Typ 0 Typ 1 braun grün schwarz Nach dem Meßzellenwechsel muß ein Zellenabgleich durchgeführt werden. Behandeln Sie die verbrauchte Meßzelle bei der Entsorgung wie handelsübliche Batterien oder senden Sie sie an Testo.

  • Seite 59: Meßzellenwechsel

    1 Wartung Meßgerät 1.3 Meßzellenwechsel Abgleich O -Meßzelle Die Abgleichdaten unterliegen einem Schreibschutz. Um den Schreibschutz aufzuheben, muß für die Zeit des Abgleiches der im Lieferumfang der Meßbox enthaltene Abgleichstecker anstelle des Rauchgassonden-Steckers eingesteckt werden. Um eine einwandfreie Stromversorgung zu gewährleisten, muß das Stecker- netzteil verwendet werden.

  • Seite 60: Meßzellenwechsel , So -Meßzellenwechsel

    Abgleichdaten der Meßzelle, deshalb wird der Meßzellenwechsel ohne Gasabgleich (Kalibrierung) durchgeführt. Verbrauchte Meßzellen senden Sie bitte mit der Platine Federbügel an Testo zurück. Für die Elektronik-Platine erhalten Sie eine Gutschrift. Die Meßzelle wird von Testo entsorgt. Druckplatte Die Meßzellen sind zur besseren Identifizierung durch einen Farbring am Zellen- gehäuse gekennzeichnet.

  • Seite 61: Akkuwechsel

    Verschliessen Sie das Gehäuse. Verbrauchte oder defekte Akkus geben Sie bitte an Sammelstellen für Akkus, zum Sondermüll oder senden sie zurück an Testo. yy yy yy yy yy yy y y yy yy yy yy yy yy yy yy yy yy yy...

  • Seite 62: Wartung Rauchgas-Sonde

    Sondenrohre in heißes Wasser legen und bewegen. Anschließend mit Luft ausblasen oder mit einer Rundbürste (z. B. aus Messing) reinigen. testo Spülen der gasführenden Schläuche mit warmem Wasser. Anschließend durch Ansaugen warmer, sauberer Luft über mehrere Stunden trocknen. Die Montage erfolgt in umgekehrter Reihenfolge.

  • Seite 63: Wechseln Des Thermoelementes

    2 Wartung Rauchgas-Sonde 2.2 Wechseln des Thermoelementes 0600.9522, 0699.3049/3 testo Ziehen Sie die Biegeschutzfeder des hinteren Abganges mit einer linksdrehenden Bewegung von der Führung, und ziehen Sie die Schlauchleitung links heraus. Ziehen Sie das Thermo-Element mit Hilfe eines Schraubendrehers am Drahtbügel heraus.

  • Seite 64: Filterwechsel Kondensatfalle

    Austauschen und Trocknen des Filtermaterials die Filterröhrchen ab. Ersatzmaterial für den Filter können Sie unter der Art.-Nr. 0554.3371 bestellen. Abscheiderdeckel Partikelfilter 2 testo Entleeren Sie die Kondensatfalle nur bei ausgeschalteter Pumpe. Die Konstruktion der Kondensatfalle schreibt eine bestimmte Filtervlies (zum Durchflußrichtung vor.

  • Seite 65: Rauchgas-Sonde Für Kurzzeitige Messungen Von No

    Erneuern Sie verschmutzte Filter, feuchte Filter können auf der Heizung getrocknet werden. Ziehen Sie zum Entfernen des Kondensats eines der Endstücke ab, und gießen Sie testo das Kondensat aus. Bei optisch erkennbarer Verschmutzung des Filtermaterials (Vlies) muß dieses ausgetauscht werden. Feuchtes Filtermaterial muß getrocknet werden. Ziehen Sie zum Austauschen und Trocknen des Filtermaterials die Filterröhrchen ab.

  • Seite 66: Bestückung Der Meßkoffer

    3 Bestückung Meßkoffer Hier keine Fühler einstecken! Bruchgefahr beim Schließen des Koffers! Klettband zum Befestigen der Fühler/Staurohr Feuchtefühler / Drucksonde IR-Drucker, mit der Druckerrolle zum Kofferrand plazieren ( und mit Klettband sichern. Rauchgas-Sonde mit der Spitze in die Halterung stecken testo...
  • Seite 67 Öffnungen immer frei sind, um einen einwandfreien Betrieb zu gewährleisten. Das Handgerät ggf. mit den beiden beigefügten Klettbändern sichern und das Buchsenende des Gerätes bündig mit Boxenrand plazieren. Lage der Meßbox im Meßkoffer: die Steckeranschlüsse zeigen zum Kofferrand testo 350 testo Rauchgas-Analysegerät Bedienungsanleitung T E S L IT Ä...

  • Seite 68: Meßtechnische Hinweise

    4 Meßtechnische Hinweise 4.1 Angaben zur Querempfindlichkeit Analysegeräte besitzen abhängig vom verwendeten Sensorsystem Querempfindlichkeiten, welche die Meßwerte beeinflussen können. Für das testo 350 gilt folgende Tabelle: Querempfindlichkeiten in % vom Meßwert vorhandenes Gas ca. 35 komp. <60 <5 ca. -25 ca.

  • Seite 69: Dauermessungen

    4 Meßtechnische Hinweise 4.2 Dauermessungen Elektronische Meßzellen benötigen zur Regenerierung Frischluftphasen, besonders bei Dauermessungen über einen längeren Zeitraum, z.B. 1 Tag. Die Anzahl und die Dauer der benötigten Frischluftzeiten hängen von der Gaskonzentration und der Beaufschlagdauer ab. Meß- und Spülzyklus für Gasaufbereitung Beispiel: Ermittlung von Meß- und Spülzeiten Auf der x-Achse sind die zu erwartenden Gaskonzentrationen aufgetragen.

  • Seite 70: Dauermessungen Meß- Und Spülzyklus Für Gasaufbereitung

    4 Meßtechnische Hinweise 4.2 Dauermessungen Meß- und Spülzyklus für Gasaufbereitung - NO-Modul 4 - NO -Modul 5 Zeit/min - SO -Modul 6 Messen spülen...

  • Seite 71: Überdruck/Druckstöße

    Für Dauermessungen muß eine Gasaufbereitung mit Hilfe von testo 339 durchgeführt werden. Genauigkeitsangaben im Vergleich Messungen mit beheiztem Schlauch und testo 339 ± 20 ppm bis 400 ppm ± 5% v. Mw. ab 400 ppm Rauchgassonde (RGS) mit Viton-Schlauch ± 20 ppm bis 200 ppm ±...

  • Seite 72: Eingabe Luftdruck

    4 Meßtechnische Hinweise 4.5 Eingabe Luftdruck Ortshöhentabelle: Um die mit dem Staurohr ermittelten Differenzdruckwerte in die Strömungs- geschwindigkeit umrechnen zu können, wird der am Meßort vorliegende Luftdruck benötigt. Dieser muß vor der Messung über das Untermenü ”Staurohrfaktor” in der Ortshöhe Luftdruck Ortshöhe Luftdruck Einheit hPa (=mbar) eingegeben werden.

  • Seite 73: Bestelldaten

    Bestelldaten Ersatzteile Beschreibung Best.-Nr. Nachrüstmodule CO-Modul 1, Meßbereich 0 . . .10.000 ppm , H -kompensiert ........... . .0554.3503 CO-Modul 2, Meßbereich 0 .
  • Seite 74 Testo Deutschland Testo Germany Hauptsitz/Head office Testo Postfach 11 40, D-79849 Lenzkirch Testo-Straße 1, D-79853 Lenzkirch Telefon (0 76 53) 6 81 - 0 Telefax (0 76 53) 6 81 - 1 00 E-Mail: info@testo.de http://www.testo.com 0970.6010/T/wh/06.00...
