Einstellungen

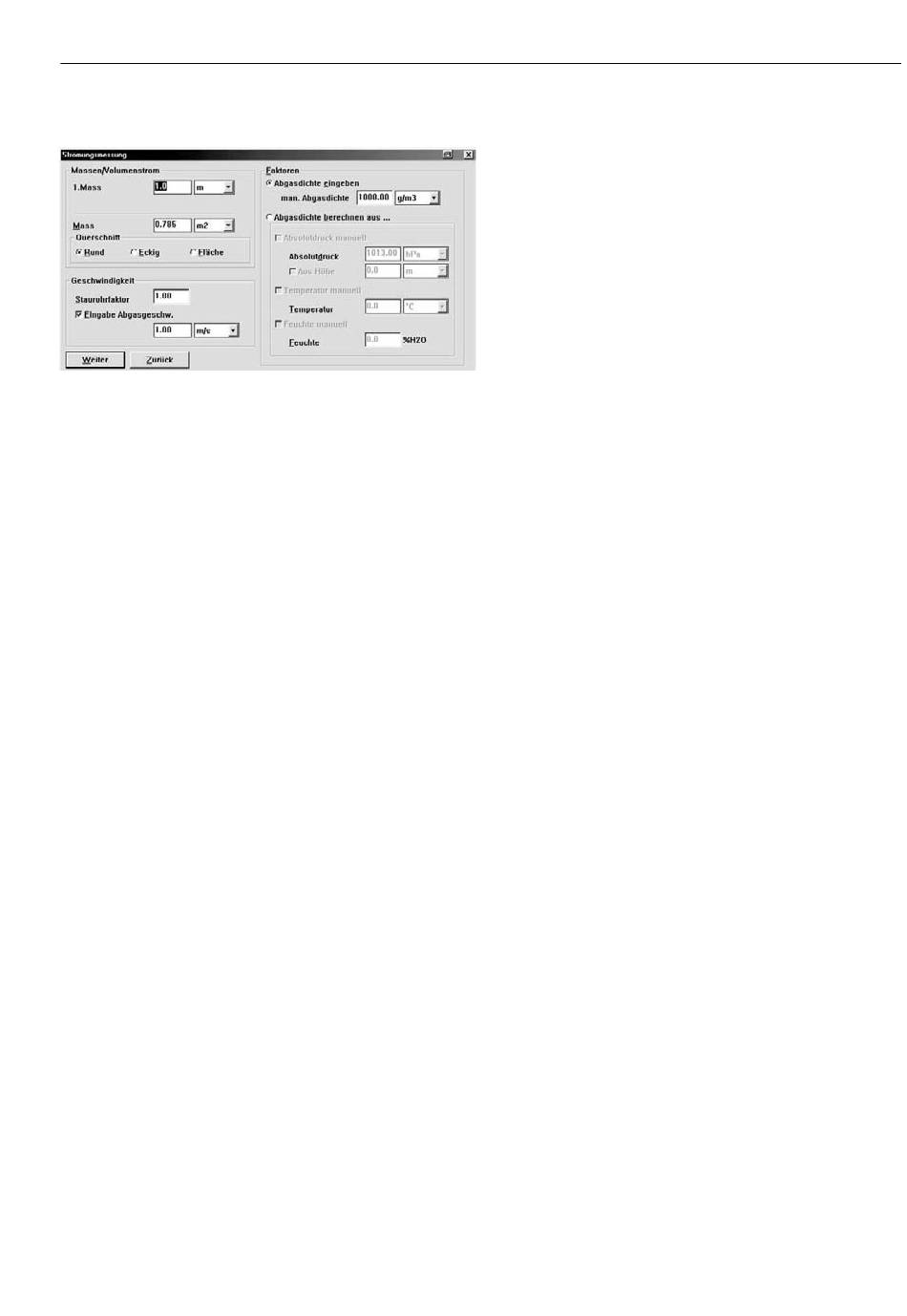

Für die Umrechnung der mit dem Staurohr ermittelten Dif-
ferenzdruckwerte in Werte für Strömungsgeschwindigkeit
und/oder Massenstrom muß im Menü "Strömungsmessung"
eingestellt werden.
Die Eingaben erfolgen wie auf Seite 3.15 beschrieben.
Bei Verwendung anderer Staurohrgeometrien muß der korrekte Faktor beim Her-
steller erfragt werden.
Automatische Druck-/Strömungsmessung
Diese Option erlaubt die Einbindung von Druck-/Strömungsmessung in den auto-
matischen Meßablauf.
Dies wird dadurch erreicht, daß dem Differenzdrucksensor zwei Magnetventile vor-
geschaltet sind, die während einer Nullungsphase den Druckweg auf Atmosphären-
druck umschalten. Während der Messphase ist der Druckweg auf die Staurohre
durchgeschaltet.
Die automatische Druck-/Strömungsmessung erfolgt in Verbindung mit Messungen
entweder separater Staurohre oder der Multi-Funktionssonde.
Bei Verwendung der Multi-Funktionssonde besteht weiterhin die Möglichkeit, die
Staurohre in relgmäßigen Abständen freizublasen. Dies wird durch zwei zusätzliche
Magnetventile bewerkstelligt, die das Ausblasgas zu den Staurohren hin durch-
schalten.
• Anschluß bei Messung mit Multi-Funktionssonde
Druckschläuche (Bezeichnung p+ und p-) der Multi-Funktionssonde mit den ent-
sprechenden Druckeingängen im Anschlußfeld des testo 360 verbinden (Schnell-
kupplungen einfach aufstecken siehe Kapitel 2 Seite 2.4).
Hinweis:
Absolutdruck
Ist das Gerät mit einem Absolutdrucksensor ausgestattet, entfällt die Eingabe des
Absolutdrucks.
Abgasgeschwindigkeit
Ist das Gerät mit der Multi-Funtionssonde ausgestattet, entfällt die Eingabe der
Abgasgeschwindigkeit.
Staurohrfaktor
Ist das Gerät nicht mit einem Differenzdrucksensor augestattet, entfällt die Eingabe
des Staurohrfaktors.
Ist das Gerät mit einer Multi-Funktionssonde ausgestattet, wird der Staurohrfaktor
mit 0.83 definiert und kann nicht mehr geändert werden. Default-Wert ist 1.0.
3.37
Messen
Druck- / Strömungsmessung
