Sicherungen - testo 360 Bedienungsanleitung

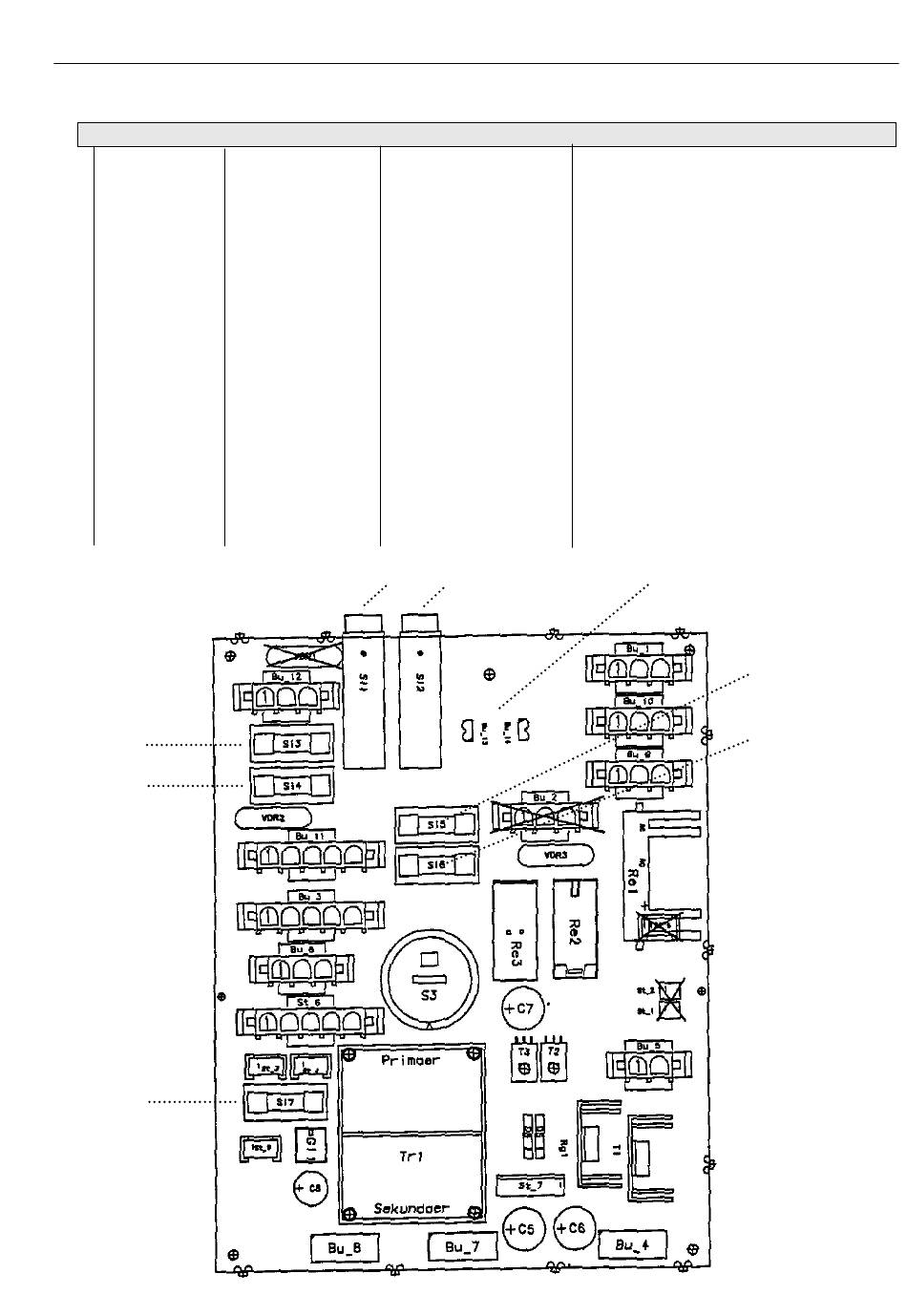

Sicherung Daten
x Si 1 2,5 A / 250 V M
x Si 2 5 A / 250 V M
x Si 3/Si 4 10 A / 250 V T
x Si 5 2,5 A / 250 V M
x Si 6 125 mA / 250 V M
x Si 7 315 mA / 250 V T
x Thermosicherung
y Thermoschalter
x = Auf der Netzteilplatine
y = Auf der Geräteheizung
Si 3
Si 4
Si 7
Absicherungsbereich
Netzteil Notebook
Versorgungsspannung
Heizschlauch
Hauptsicherung
Überstromschutz PTC-
Heizelement
Trafo Heizungslüfter
Heizunglüfter
Allgem. Übertemp. Schutz
Überhitzungsschutz PTC-
Heizelement
Si 1
Si 2
6.19
Bei Defekt zeigt sich folgendes Fehlerbild
- Keine Aufladung des Notebooks möglich.
- Heizschlauch wird nicht aufgeheizt.
- Keine Funktion.
- Geräteheizung funktioniert nicht.
- Der Lüfter der Geräteheizung läuft nicht.
- Geräteheizung funktioniert.
- Der Lüfter der Geräteheizung läuft nicht an.
- Der Lüfter der Geräteheizung läuft nicht an.
- Keine Tastat.-Beleuchtung
- Nur Lüfter der Geräteheizung läuft.
- Geräteheizung funktioniert nicht.
- Der Lüfter der Geräteheizung läuft nicht an.
Thermosicherung
Si 5
Si 6

Sicherungen
