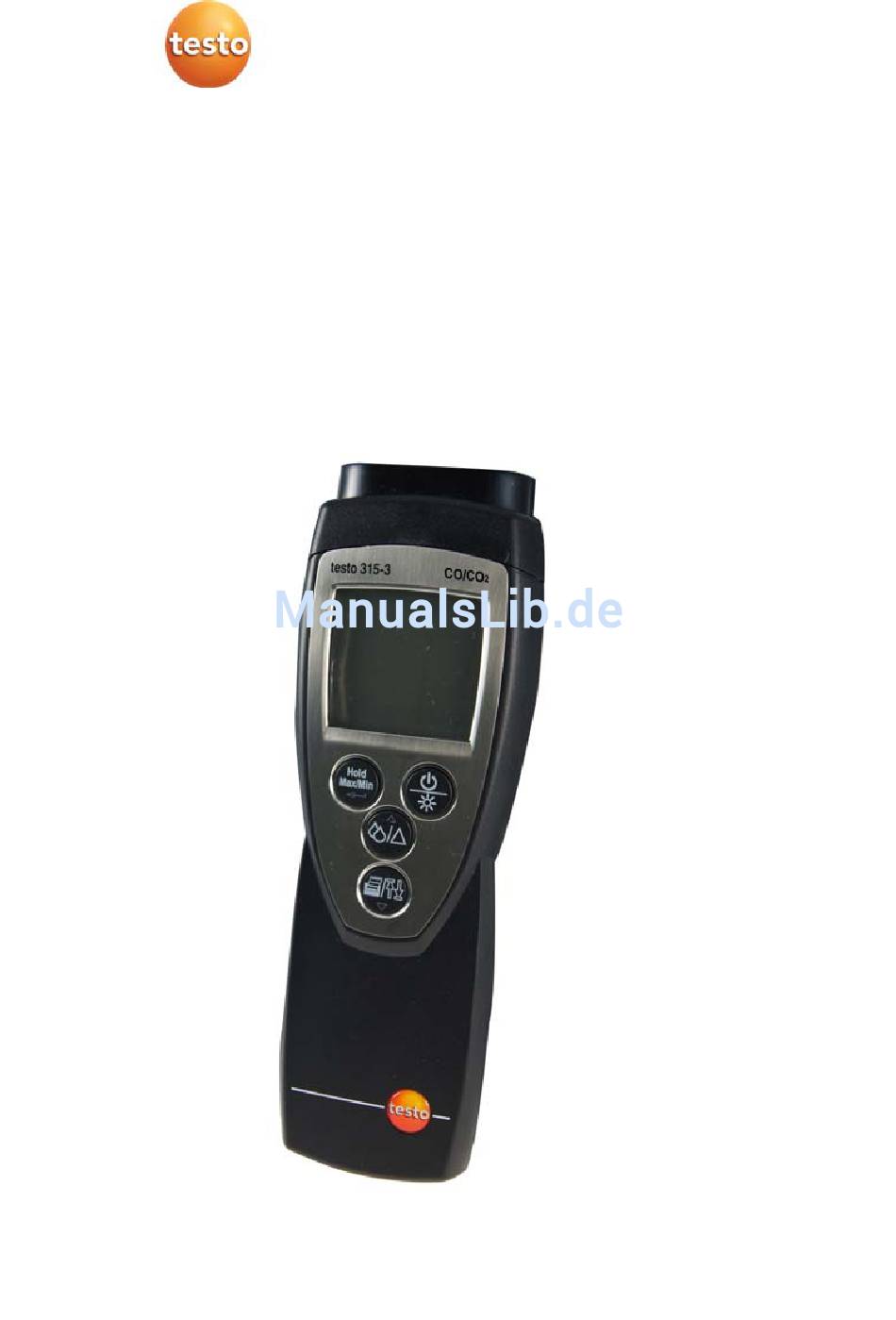

- Seite 1 315-3 · CO/CO2-Messgerät Bedienungsanleitung...
-
Seite 3: Inhaltsverzeichnis
1 Inhalt Inhalt Inhalt ......................3 Sicherheit und Umwelt ................4 2.1. Zu diesem Dokument ..............4 2.2. Sicherheit gewährleisten ..............4 2.3. Umwelt schützen ................5 Leistungsbeschreibung ................6 3.1. Verwendung ..................6 3.2. Technische Daten ................6 3.2.1. Messbereiche und Auflösung ................ -
Seite 4: Sicherheit Und Umwelt
2 Sicherheit und Umwelt Sicherheit und Umwelt 2.1. Zu diesem Dokument Verwendung > Lesen Sie diese Dokumentation aufmerksam durch und machen Sie sich mit dem Produkt vertraut, bevor Sie es einsetzen. Beachten Sie besonders die Sicherheits- und Warnhinweise, um Verletzungen und Produktschäden vorzubeugen. -
Seite 5: Umwelt Schützen
> Entsorgen Sie defekte Akkus / leere Batterien entsprechend den gültigen gesetzlichen Bestimmungen. > Führen Sie das Produkt nach Ende der Nutzungszeit der getrennten Sammlung für Elektro- und Elektronikgeräte zu (lokale Vorschriften beachten) oder geben Sie das Produkt an Testo zur Entsorgung zurück. -
Seite 6: Leistungsbeschreibung

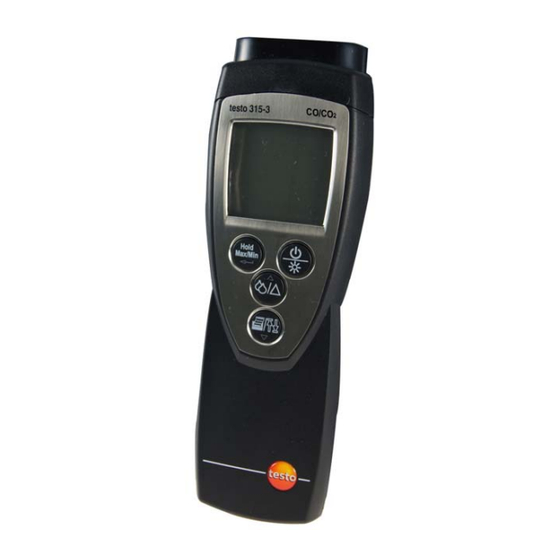

3 Leistungsbeschreibung Leistungsbeschreibung 3.1. Verwendung Das testo 315-3 ist ein handliches und robustes Messgerät zur Erfassung von CO/CO Umgebungswerten. Es dient zur Gefahrenvermeidung. Einsatzgebiete sind beispielsweise Heizungen mit raumluftabhängiger Betriebsweise Lüftungsanlagen Lagerhaltung in der Lebensmittel- und Getränkeindustrie ® Die Option Bluetooth darf nur in Ländern betrieben... -
Seite 7: Genauigkeit Und Ansprechzeit
10 h Messzeit (bei 20 °C/68 °F), Netzbetrieb möglich Anzeige Segment Display Unterstützte Drucker 0554 0549/0554 0547 Zulassung nach EN 50543 Garantie Gerät: 24 Monate Akku: 12 Monate CO-Sensor: 12 Monate -Sensor: 12 Monate Garantiebedingungen: siehe Internetseite www.testo.com/warranty EG-Richtlinie 2004/108/EG... -
Seite 8: Bluetooth ® -Modul (Option)
3 Leistungsbeschreibung 3.2.4. Bluetooth -Modul (Option) ® ® • Bluetooth -Type: BlueNiceCom IV ® • Produktnotiz Bluetooth : BNC4_HW2x_SW2xx ® • Identifizierung Bluetooth : B013784 ® • Gesellschaft Bluetooth : 10274 • Reichweite: <10m Zertifizierung Belgien (BE), Bulgarien (BG), Dänemark (DK), Deutschland (DE), Estland (EE), Finnland (FI), Frankreich (FR), Griechenland (GR), Irland (IE), Italien (IT), Lettland (LV), Litauen (LT), Luxemburg (LU), Malta (MT), Niederlande (NL), Österreich (AT), Polen (PL),... -
Seite 9: Produktbeschreibung
4 Produktbeschreibung Produktbeschreibung 4.1. Übersicht 4.1.1. Bedienelemente und Anschlüsse 1 Anschluss Temperatur-/Feuchtemodul (optional) 2 IR-Schnittstelle Protokoll-Drucker 3 CO-Sensormodul 4 CO -Sensormodul (Rückseite) 5 Display 6 Tastatur 7 Resettaste (Rückseite) 8 USB-Netzteil-Buchse... - Seite 10 4 Produktbeschreibung Option Temperatur-/Feuchtemodul 9 Temperatur-/Feuchtesensor 10 Anschluss Temperatur-/Feuchtemodul zum testo 315-3 Tastaturfunktionen Taste Dauer Zustand Funktion Messwertanzeige • Messwerte halten • Maximalwerte anzeigen • Minimalwerte anzeigen kurz • Aktuelle Werte anzeigen Konfigurations- Eingabe bestätigen, modus nächste Einstellung Messwertanzeige Konfigurationsmodus (aktueller Wert) öffnen...
- Seite 11 4 Produktbeschreibung Taste Dauer Zustand Funktion Messwertanzeige, • Anzeige von nur wenn Feuchte und Feuchtemodul Temperatur gesteckt ist • Anzeige von Tau- punkt/Temperatur kurz • Anzeige von CO/CO Konfigurations- Option ändern / Wert modus erhöhen Messwertanzeige Nullpunkt setzen / Nullpunkt löschen lang Konfigurations- Wert schnell erhöhen...
-
Seite 12: Display
4 Produktbeschreibung 4.1.2. Display 1 Statusinformationen Symbol Funktion Batterie-Kapazität: 100% / 66% / 33% / <10% Micro-USB Netzteil ist angeschlossen Alarmton aus, Alarmton an blinkt: Alarmschwelle überschritten Datenübertragung Datenübertragung aktiviert leuchtet: Hinweis blinkt: Fehlermeldung Differenzmessung calibration blinkt: CO -Sensor an Frischluft Justieren. -Sensor sollte nach 120 Betriebs- stunden an Frischluft justiert werden. -
Seite 13: Grundlegende Eigenschaften
5 Erste Schritte 4.2. Grundlegende Eigenschaften Stromversorgung Die Stromversorgung des testo 315-3 erfolgt über: • Akku, Typ: Li-Po Akku Pack, 3,7 V/1.500 mAh (wechselbar über den Testo-Service) • USB Netzteil inkl. Leitung (0554 1105), 5,0 V/1.000 mAh Bei angeschlossenem Netzteil erfolgt die Stromversorgung auto- matisch über das Netzteil und der Geräte-Akku wird geladen. -
Seite 14: Produkt Verwenden
6 Produkt verwenden Produkt verwenden 6.1. Einstellungen vornehmen Konfigurationsmenü öffnen ✓ Das Gerät befindet sich in der Messansicht. > Konfigurationsmenü öffnen: gedrückt halten bis configuration mode erscheint. Funktionen anwählen, öffnen und einstellen > Zum Anwählen der nächsten Funktion: kurz drücken. >... - Seite 15 Auswahl yes: Feuchtewerte werden auf die Abgleichpunkte 11.3 %rF und 75.3 %rF abgeglichen und gespeichert. Zum Justieren auf die Abgleichpunkte das testo Kontroll- und Abgleichset für Feuchtesensoren (0554 0660) verwenden. > Konfigurationsmenü benden: gedrückt halten bis die Anzeige configuration mode...
-
Seite 16: Messungen Durchführen
Messwerte werden dabei als Referenz auf Null gesetzt. > Zum Beenden der Funktion: lange drücken, bis die Displayanzeige in die Messansicht wechselt. Hold/Max/Min ✓ testo 315-3 befindet sich in der Messansicht. Die Messwerte für Hold/Max/Min sind abrufbar für: • CO und CO •... -
Seite 17: Messergebnisse Drucken
Eine Datenübertragung ist derzeit zu folgenden testo Messgeräten möglich: • testo 330 (0632 3306 / 0632 3307) ab Firmwareversion V1.11 • testo 330 (0632 3304 / 0632 3305) ab Firmwareversion V1.63 ✓ testo 315-3 ist eingeschaltet und eine Messung wurde durchgeführt. -
Seite 18: Produkt Instand Halten
Segmente im Batterie-Symbol angezeigt.Ist der Akku geladen leuchtet Gerät reinigen > Reinigen Sie das Gehäuse des Geräts bei Verschmutzung mit dem testo Gerätereiniger (0554 1207). Verwenden Sie keine scharfen Reinigungs- oder Lösungsmittel! Schwache Haushaltsreiniger oder Seifenlaugen können verwendet werden. -
Seite 19: Tipps Und Hilfe
Gegenstand steckt und entfernen Sie diesen. Nach 90 sec. Wird der Lüfter erneut gestartet. > Sofern keine Blockade des Lüfters direkt sichtbar ist, kontaktieren Sie Ihren Händler oder den Testo- Kundendienst. -Sensor muss justiert werden calibration > CO -Sensor an Frischluft justieren. -
Seite 20: Kalibrierintervall
10.000ppm. zeigt Falls wir Ihre Frage nicht beantworten konnten oder die genannten Lösungen bei der Problembehebung nicht helfen konnten: Wenden Sie sich bitte an Ihren Händler oder den Testo-Kundendienst. Kontaktdaten siehe Rückseite dieses Dokuments oder Internetseite www.testo.com/service-contact 8.2. Kalibrierintervall Testo empfiehlt einmal jährlich eine Kalibrierung des Messgeräts... -
Seite 21: Zubehör Und Ersatzteile
8 Tipps und Hilfe 8.3. Zubehör und Ersatzteile Beschreibung Artikel-Nr. ® testo 315-3 ohne Bluetooth (inkl. Micro-USB- 0632 3153 Netzteil, Kabel USB A - USB Micro-B) ® testo 315-3 mit Bluetooth (inkl. Micro-USB- 0632 3154 Netzteil, Kabel USB A - USB Micro-B) - Seite 22 8 Tipps und Hilfe...
- Seite 23 8 Tipps und Hilfe...
- Seite 24 0970 3153 de 02 V01.00...
