Auswerte-Software

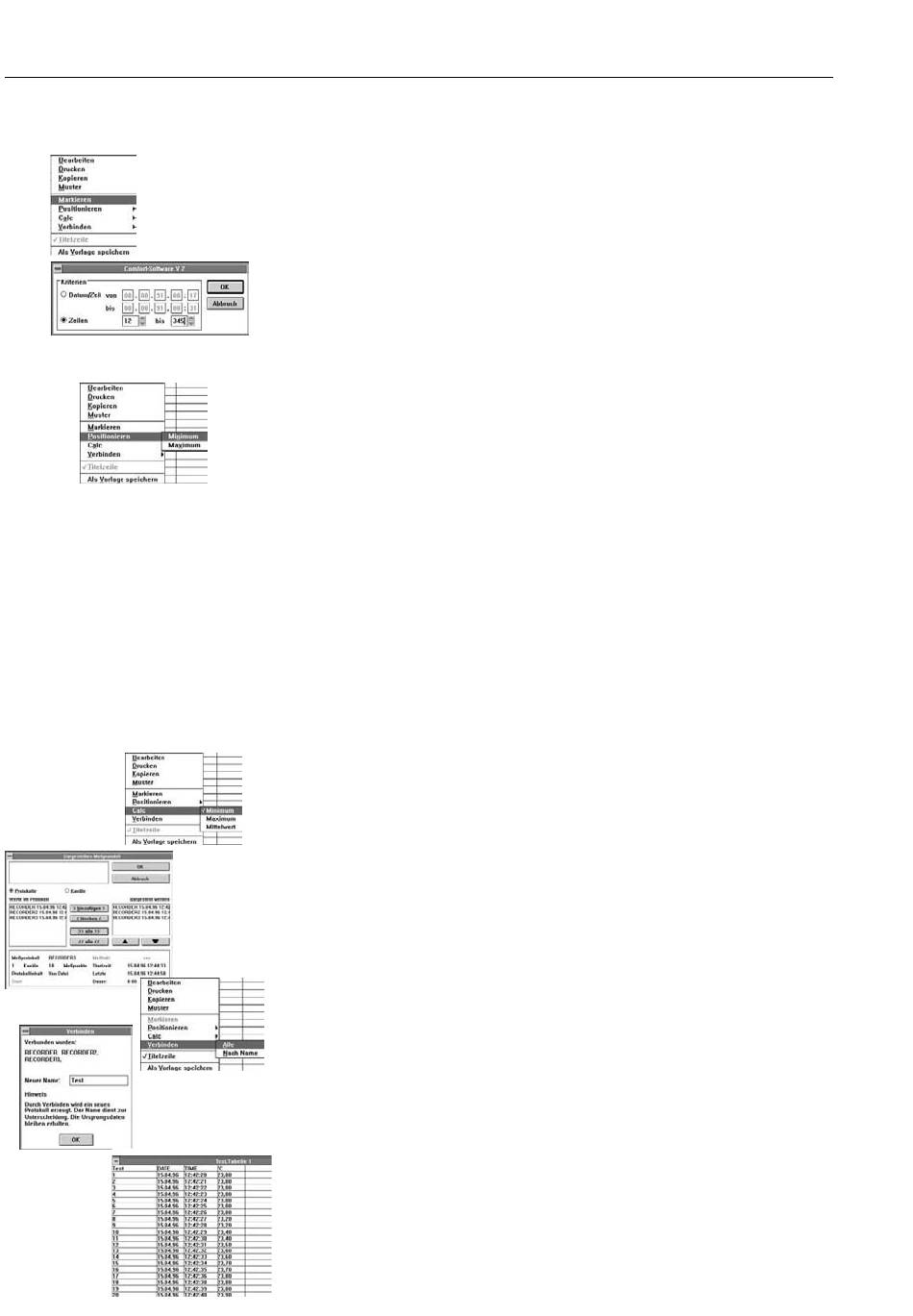

Markieren:
Im Fenster "Kriterien" können Sie Meßdaten nach "Datum/Zeit" oder "von Zeile
bis Zeile" eingeben. Die hier eingegebenen Zahlen werden nach Betätigen des
Schalters "OK" schwarz unterlegt und sind markiert. Sie können jetzt entweder
a) selektiert ausgedruckt werden oder
b) in die Zwischenablage kopiert werden
c) selektierte Berechnungen auf diese Werte ausgeführt werden.
Positionieren:
Beim Anklicken dieses Menüpunktes erschienen die Auswahlmöglichkeiten Mini-
mum und Maximum.
Zweck:
Mit „Positionieren" können der Minimal- und der Maximalwert einer Tabellenspalte
an den obersten Tabellenplatz gesetzt werden. Es handelt sich im Prinzip um eine
Suchfunktion.
Vorgehen:
Plazieren Sie den Maus-Cursor (Pfeil( in der obersten Tabellenspalte (dem Tabellen-
kopf mit den Meßeinheiten). Gehen Sie dabei auf die Spalte, deren Minimum- oder
Maximumwert Sie auswählen wollen. Drücken Sie jetzt die rechte Maus-Taste und
wählen Sie „Positionieren". Wählen Sie „Minimum", um den Minimalwert oder
„Maximum", um den Maximalwert in dieser Tabellenspalte suchen zu lassen.
Ergebnis:
In der obersten Tabellenzeile (unter der Tabellenbeschriftung) steht jetzt die Zeile,
die entweder dem Minimum- oder dem Maximumwert der vorher ausgewählten
Spalte entspricht.
Beispiel:
Laden Sie die Datei DEMO4. Öffnen Sie eine Tabelle. Fahren Sie mit dem Cursor in
das Feld der Achsenbeschriftung bei m/s. Drücken Sie jetzt die rechte Maus-Taste,
so daß sich das Auswahlmenü öffnet. Klicken Sie mit der Maus auf „Positionieren
Maximum". In der obersten Zeile (Nummer 539), ist der Meßwert 2,60 m/s abzule-
sen. In dieser Zeile steht also der Maximalwert der Strömungsmessung.
Calc:
Beim Anwählen von "Calc" können die Werte "Minimum", "Maximum" und "Mittel-
wert" angewählt werden. Die gewünschten Werte werden am Ende der Tabelle dar-
gestellt bzw. ausgedruckt. Minimum-, Maximum und Mittelwert sind Wechselschalter,
die ein- oder ausgeschaltet werden können.
Verbinden:
Protokolle, die mehrere Meßwertblöcke haben, können zu einer neuen Tabelle ver-
bunden werden.
Beispiel:
Laden Sie die Datei "Recorder.prn" in den Speicher. Öffnen Sie eine neue Tabel-
lenansicht mit "Ansicht neu" "Tabelle". Im jetzt erscheinenden Fenster "darge-
stelltes Meßprotokoll" sehen Sie drei Teilprotokolle mit der Bezeichnung "Recor-
der". Unter diesem Feld finden Sie die Auswahlknöpfe "Protokolle" und "Kanäle".
Wählen Sie Protokolle. Im Feld "Werte" im Protokoll erscheinen die drei Meßdaten-
blöcke. Wählen Sie jetzt "Alle", um alle drei Meßdatenblöcke ins Feld "dargestellt
werden" zu übertragen. Betätigen Sie den "OK"-Schalter. In der Tabellenansicht
befinden sich nun mehrere Meßwertblöcke hintereinander, getrennt durch Titelzeilen
zwischen den verschiedenen Blöcken. Die Numerierung beginnt immer bei 1. Betäti-
gen Sie jetzt innerhalb der Tabellenansicht die rechte Maustaste und wählen Sie
"Verbinden" "alle". Die Meßwertblöcke werden jetzt speicherintern miteinander ver-
kettet. Geben Sie zur Unterscheidung einen neuen Namen ein (z. B. TEST). Auf dem
Bildschirm sehen Sie jetzt eine neue Tabelle mit der Bezeichnung TEST, die keine
einzelnen Meßwertblöcke mehr hat, sondern eine "Verkettung" aus den vorherigen
Meßwertblöcken darstellt.
7.38
