testo 350 Bedienungsanleitung

LED
Für Verwendung der Analogausgänge an testo 360 bitte die
Geräte-Bedienungsanleitung testo 360 beachten!

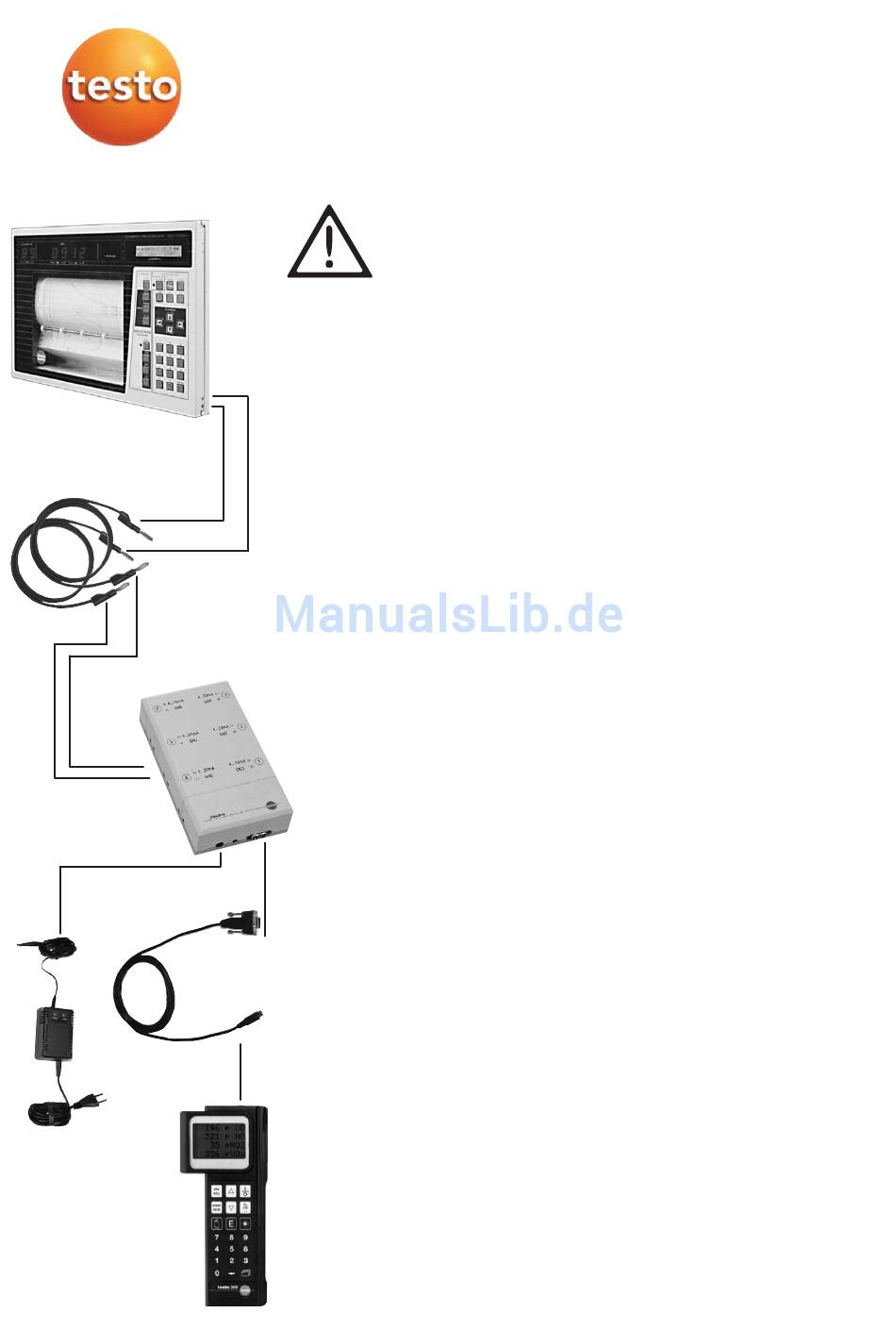

Alternativ zur Datenübertragung an einem PC kann die Analog-
ausgangsbox mit 6 integrierten Analogausgängen an das testo 350
angeschlossen werden.
Die Stromversorgung erfolgt über ein separates Netzteil (0554.0085).
An der Analogausgangsbox befindet sich eine serielle Schnittstelle mit
9-pol-Sub-D-Buchse, über die man die Box mittels Verbindungsleitung
(0409.0154) an das testo 350 anschließen kann.
Die Analogsignale können mittels Bananenstecker (∅ 4mm) an den 6
Buchsenpaaren abgenommen werden.
- Analogausgangsbox mit Verbindungsleitung am testo 350 Handgerät
anschließen.
- testo 350 einschalten.
- Netzteil an die Analogausgangsbox anschließen und Netzstecker des
Netzteils einstecken.
- Die Konfiguration der 6 Analogausgänge erfolgt im Service unter
Menue „Analogaus." des testo 350 (siehe Geräte-Bedienungs-
anleitung testo 350 Seite 39).
Zur Funktionsanzeige der Analogausgängebox ist zwischen der
Anschlußbuchse zum testo 350 und der Netzteilbuchse eine Leucht-
diode integriert. Diese kann die vier folgenden Betriebszustände anzei-
gen:
LED dauernd an:
LED aus:
LED blinkt langsam:
(ca. 1 mal/Sekunde)
LED blinkt schnell:
Anwendung an testo 350
Normalbetrieb, keine Störungen
Keine Versorgungsspannung vorhanden oder
LED oder Elektronik defekt.
Box ist in Betrieb, erhält jedoch keine Daten
vom testo 350.
Störfall, Datenfehler im EPROM der Box,
Gerät muß zum Service.
Analogausgang
0554.3614
Inbetriebnahme
Betrieb
