Muster:
Einstellen der Hintergrundfarbe, der Farbe des Gitternetzes und des Musters des Git-
ternetzes.
Hinweis: Änderungen dieser Attribute wirken sich sofort aus. Die gleichen Funktio-
nen unter "Optionen", "Globale Einstellungen" werden erst beim
Neuanlegen eines Diagrammes wirksam.
Kurve bearbeiten:
Beim Anklicken dieses Menüpunktes öffnet sich ein zusätzliches, kleines Fenster mit
den Namen aller verfügbaren Kurvenzüge. Nach Anwählen des gewünschten Kur-
venzuges öffnet sich das Fenster „Kurve bearbeiten". In diesem Fenster können
Meßpunkte markiert, die Kurve geglättet und die Linienattribute verändert werden.
Diese Funktion ist auch direkt durch ein Anklicken der Kurve mit dem Maus-Zeiger
erreichbar.
Text:
Nach Anwahl von „Text" besteht die Auswahlmöglichkeit zwischen „Hinzufügen"
und „Entfernen". Kommentartexte können zu Linienzügen oder im Diagramm hinzu-
gefügt werden. Die Funktion entspricht dem Schalter „abc" in der Palette. „Entfer-
nen" löscht Texte. Die Symbolfunktion hierzu ist der Radiergummi in der Palette.
Legende:
Die Datei und Kurvenbezeichnung am rechten Rand des Diagramms kann ein- oder
ausgeblendet werden.

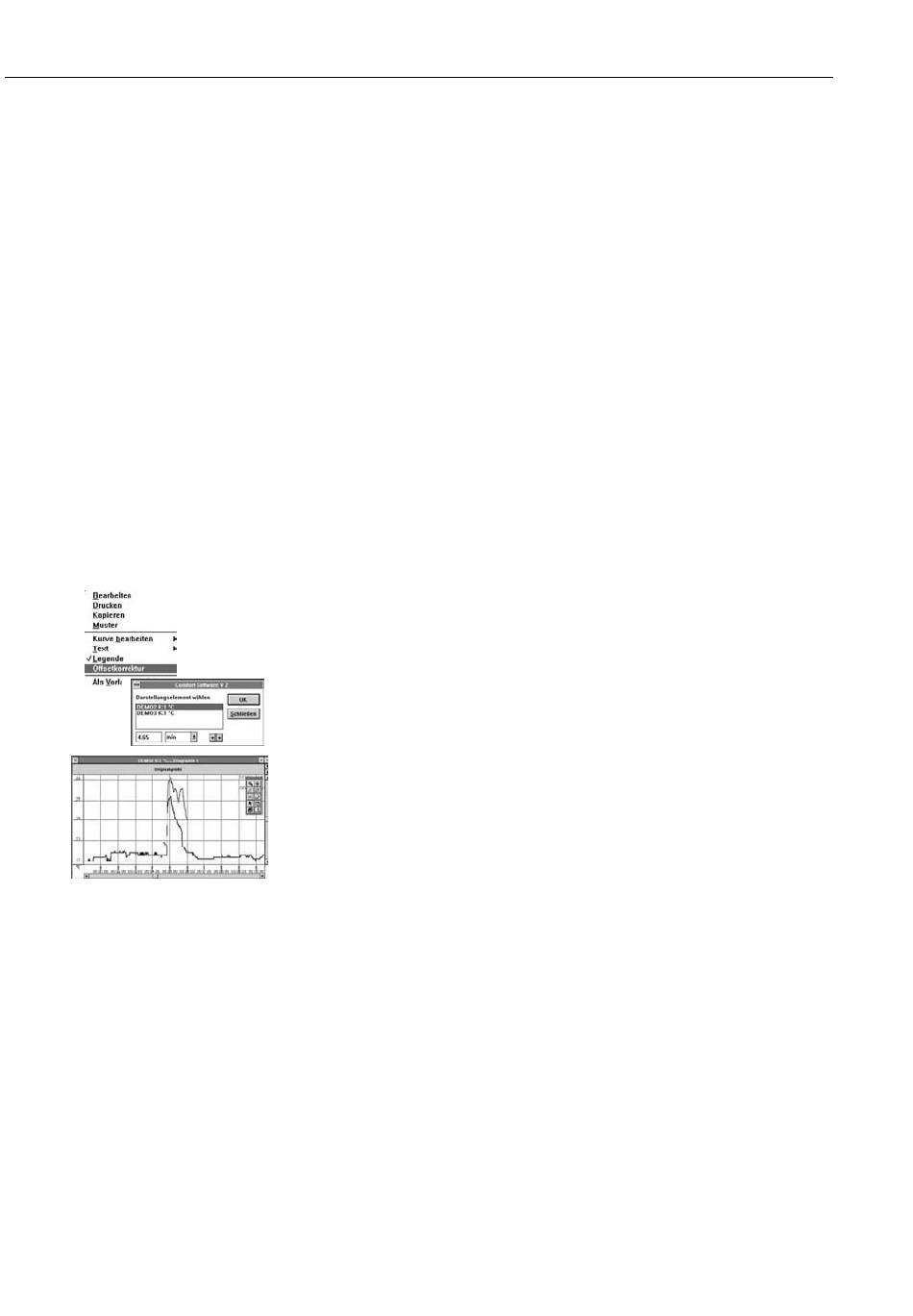

Offsetkorrektur:
Besteht der Wunsch, zwei Kurvenzüge in einem Diagramm gegeneinander zeitlich zu
verschieben, kann dies mit der Offsetkorrektur durchgeführt werden.
Vorgehen:
Laden Sie die gewünschten Dateien in den Speicher unter "Ansicht" "Neu" (bzw.
Bearbeiten) selektieren Sie beide Meßwertverläufe in ein Diagramm. Betätigen Sie
innerhalb der Diagrammfläche die rechte Maustaste und wählen Sie "Offsetkorrek-
tur". Bei dem Fenster, welches sich nun öffnet, können Sie unter "Darstellungsele-
ment wählen", den Kurvenzug selektieren, den Sie gegenüber dem anderen verscho-
ben werden soll. Ein Anklicken der Pfeiltasten (links/rechts) oder die Eingabe einer
absoluten Zeit im entsprechenden Feld verschieben die Kurve sofort am Bildschirm.
Beispiel:
Laden Sie die Dateien "Demo 1" und "Demo 2" in den Speicher. Erstellen Sie unter
"Ansicht Neu" ein neues Diagramm. Dabei wählen Sie mit der Taste "Hinzufügen"
aus dem jeweiligen Protokoll den Meßkanal in das Feld "Dargestellt werden". Star-
ten Sie die Darstellung der Kurvenzüge mit dem "OK"Schalter. Klicken Sie innerhalb
der Diagrammansicht auf die rechte Maustaste. Wählen Sie Offset-Korrektur aus
dem Menü. Wählen Sie im Feld "Darstellungselement wählen" "Demo 1". Tippen
Sie nun mehrfach auf den "Pfeil rechts" und beobachten Sie, wie die Meßkurve 1
nach rechts verschoben wird. Wählen Sie "OK", wenn die Verschiebung ausreicht.
Zweck:
Vergleichen zweier Messungen, deren "interessanter Bereich" unterschiedlich ein-
getreten ist. Durch das Verschieben der Kurven gegeneinander kann der "interes-
sante Bereich" übereinander (zeitlich) gelegt werden. Somit ist ein effektiver Ver-
gleich möglich.
7.36
