Hauptmenüpunkt "Ansicht"
Unter „Ansicht" sind alle Wahlmöglichkeiten zur graphischen und tabellarischen
Darstellung von Meß-daten hinterlegt. Diagramme und Tabellen können hier erstellt,
bearbeitet, entfernt, angeordnet und gespeichert werden. Im folgenden werden die
einzelnen Menüpunkte besprochen und anschließend die zu den Graphiken gehören-
den speziellen Funktionen.
Ansicht „Neu"

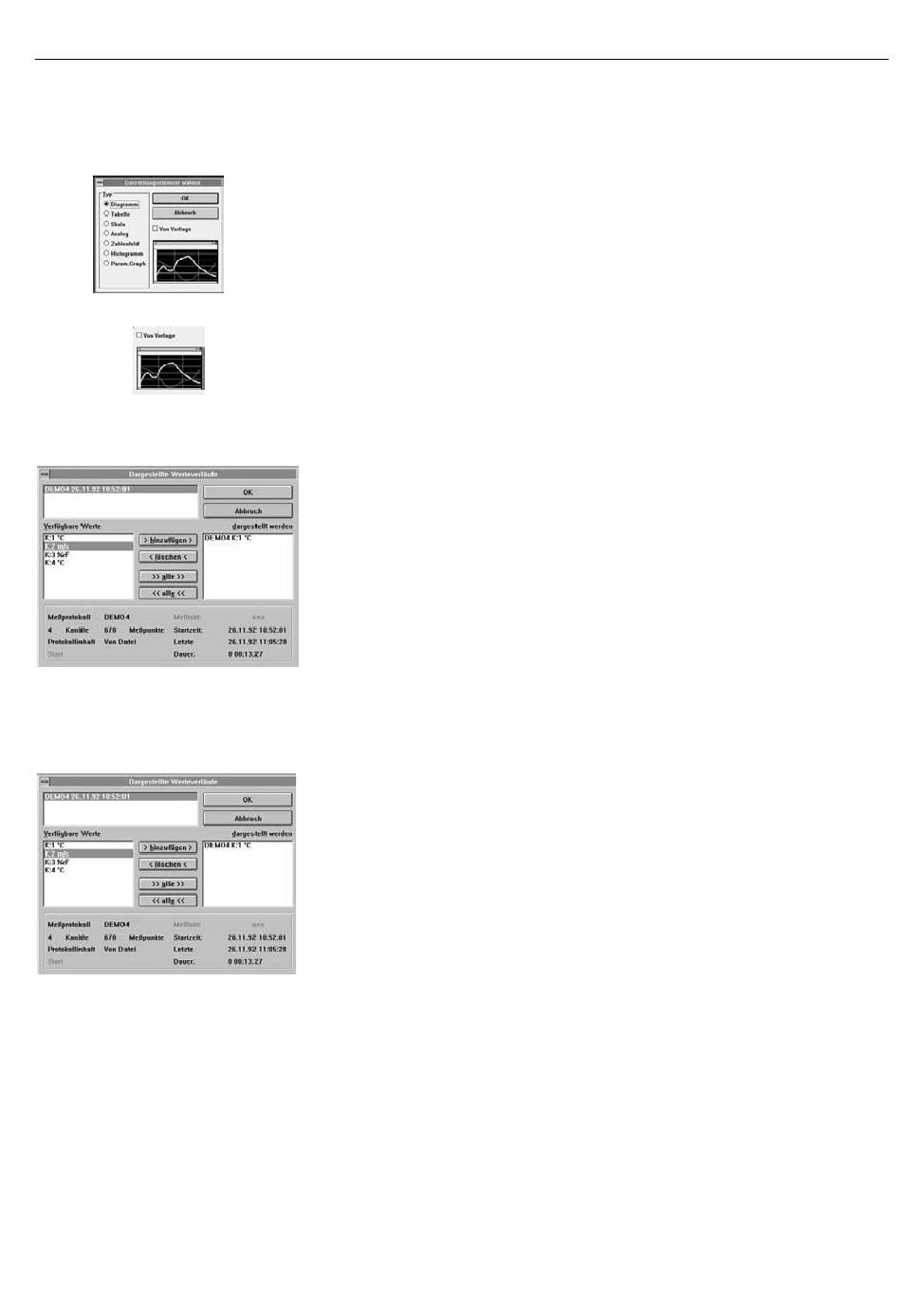

Es öffnet sich ein Dialogfenster „Darstellungselement wählen". Wählen Sie den
Typ des Darstellungselementes aus, mit dem Sie arbeiten wollen. Es stehen die
Typen Diagramm, Skala, Analoginstrument, Tabelle, parametrischer Graph und
Histogramm zur Verfügung.
Bestätigen Sie mit dem „OK"-Schalter, Sie gelangen in das Dialogfenster „Darge-
stellte Werteverläufe". Im linken oberen Feld wählen Sie ein Protokoll aus. Das
Feld „verfügbare Werte" zeigt Ihnen, welche Werteverläufe in dem Protokoll enthal-
ten sind. Markieren Sie nun einen der verfüg-baren Werte und betätigen Sie die
Taste ">hinzufügen>". Der Werteverlauf wird in das rechte Feld mit der Bezeich-
nung „dargestellt werden" übernommen. Alle Meßwertverläufe, die im Feld rechts
erscheinen, werden später in Ihrem Diagramm oder Ihrer Tabelle dargestellt. Damit
haben Sie die Möglichkeit, nur bestimmte Werteverläufe darzustellen, um die Über-
sichtlichkeit, zum Beispiel eines Diagrammes, zu erhöhen. Nach Auswahl der Meß-
kurven bestätigen Sie mit "OK".
Hinweis: Meßwertverläufe können auch an- oder abgewählt werden, in dem Sie
den entsprechenden Feldeintrag zweimal hintereinander schnell
anklicken (Doppelklick).
Auf dem Bildschirm erscheint das von Ihnen gewählte Darstellungselement mit den
ausgewählten Meßwertverläufen.
Ansicht „Bearbeiten"
Ein bereits auf dem Bildschirm erstelltes Darstellungselement kann auch nachträglich
bearbeitet und verändert werden. Zum Beispiel können Meßwertverläufe in einem
Diagramm entfernt oder hinzugefügt werden. Nach dem Anwählen der Funktion
„Bearbeiten" erscheint ein Dialogfenster, in dem Sie das Darstellungselement
wählen, das Sie verändern wollen. Bestätigen Sie Ihre Auswahl mit „OK". Sie erhal-
ten wieder das Dialogfenster „Dargestellte Werteverläufe".
Genau wie beim Menüpunkt „Ansicht Neu" können Sie Werteverläufe hinzufügen
oder entfernen. Die Veränderung wird sichtbar, nachdem Sie „OK" gedrückt haben.
Ansicht „Entfernen"
Wählen Sie das Darstellungselement aus, das Sie vom Bildschirm entfernen möch-
ten. Sind mehrere Darstellungselemente auf dem Bildschirm vorhanden (zum Bei-
spiel ein Diagramm zusammen mit einer Tabelle und einer Skala, oder ähnlichem),
erhalten Sie ein Dialogfenster zur Auswahl des Darstellungselementes. Ist nur ein
Darstellungselement vorhanden, wird es sofort entfernt.
Ansicht „Anordnen"
Sind mehrere Fenster auf dem Bildschirm, können diese nebeneinander oder übe-
reinander angeordnet werden. Der Punkt „Überlappend" staffelt die Fenster hinter-
einander. „Sinnbilder" ordnet die zu „Icons" (Sinnbilder) verkleinerten Symbole am
unteren Bildschirmrand an.
