Anschlußfeld - testo 360 Bedienungsanleitung

Gasweg
(beheizter Schlauch)
Prüfgasanschluß
zur Multifunktions-Sonde
Alarm-Ausgang
Elektrischer Anschluß
zur Multifunktions-Sonde
Bei Verwendung der
Industrie-Sonde kann hier das
Thermoelement für die Rauch-
gasmessung angeschlossen
werden.
Elektrischer Anschluß der
Prüfgas-Umschaltbox
Anschlußfeld

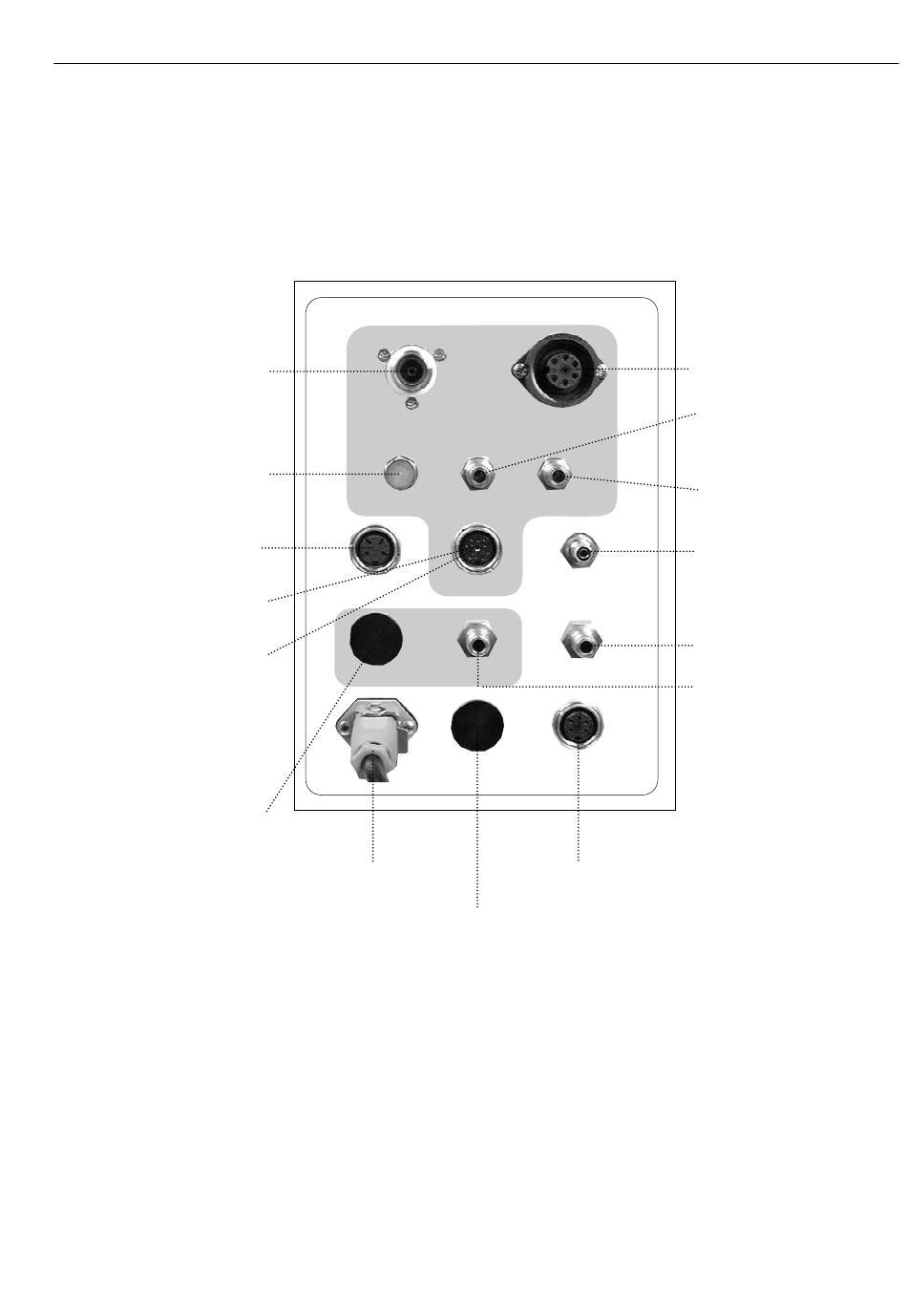

Am Gerät befindet sich, je nach Ausführung, ein Anschlußfeld für alle Fühler-,
Sonden- und sämtliche Gasanschlüsse:
Sonde
Probe
Gaseingang
Gas inlet
+
Prüfgas-Ausgang
∆p
Test gas exit
Alarm °C / °F
Alarm
Steuerung Eingang
Control Inlet
Zusatzfühler / Additional probe
Netzkabel
Anschluß der Zusatzfühlerbox
2.9
Elektrischer Anschluß
(beheizter Entnahmeschlauch)
∆p +
Schlauchheizung
Hose heating
∆p -
-
∆p
Frischlufteingang, Anschluß
für Frischluftschlauch oder
Frischluftfilter
Frischluft-Eingang
Fresh air inlet
Gaseingang Verdünnungsluft
oder N
Gaseingang Prüfgas
Schnittstelle
Interface
Zweite serielle Schnittstelle
(Anschluß für Analogausgänge und Handterminal)
testo 360
Anschluß des Pitot-
rohres der Multi-
funktions-Sonde bzw.
anderes Staurohr
2
