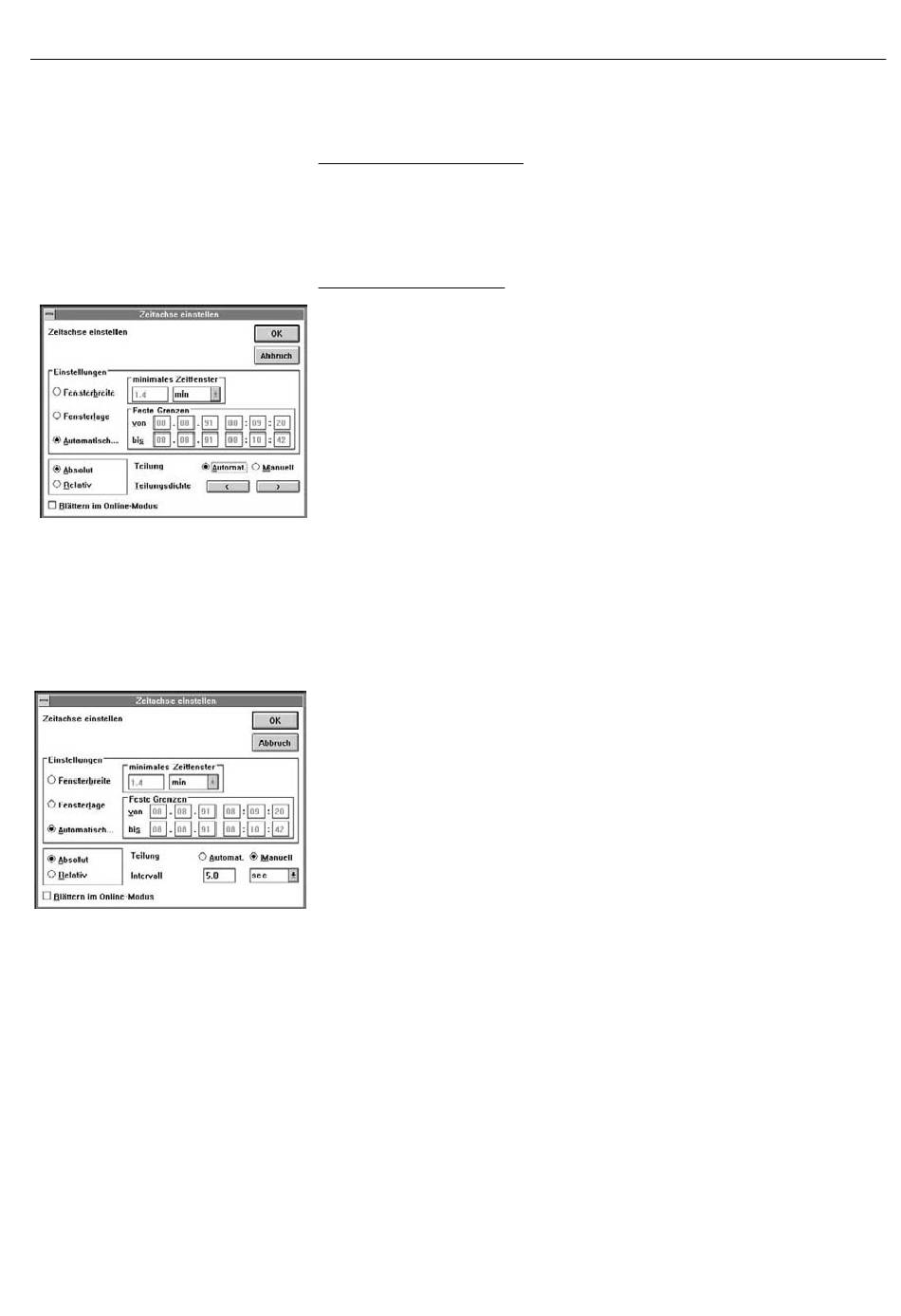

Zeitachse (X-Achse) einstellen
Klickt man zweimal rasch hintereinander in den Zeitachsenbereich, erhält man die
Möglichkeit, Veränderungen an der Zeitachse vorzunehmen. Bei laufender Messung
wird dieses Zeitfenster einen Ausschnitt, der die letzten erfaßten Werte anzeigt, ent-
halten.
Einstellungen der Zeitachse
Die Art, wie die Meßdaten auf der Zeitachse dargestellt werden, wird mit dieser Ein-
stellung manipuliert.
-
Fensterbreite:
Durch die beiden Auswahlfelder kann ein minimales Zeitfenster in Sekunden, Minu-
ten oder Stunden angegeben werden.
Beispiel:
Steht die Angabe minimales Zeitfenster auf 10 Minuten, wird vom entsprechenden
Kurvenzug ein Fenster von genau 10 Minuten (seit Beginn der Messung) angezeigt.
-
Fensterlage:
Es werden alle Werte angezeigt, die innerhalb fester Grenzen von (Datum,
Uhrzeit) bis (Datum, Uhrzeit) liegen.
Beispiel:
Von 23.10.94 10:50:00 bis 25.10.94 22:30:00.
-
Automatische Anpassung:
Der Darstellungszeitraum wird automatisch so gelegt, daß alle Daten des Kur-
venverlaufs in das vorhandene Fenster passen.
Darstellungsart absolut/relativ
- Absolut:
Die X-Achsen-Beschriftung erfolgt in der Form Datum/Uhrzeit.
- Relativ:
Anstelle der im Meßprotokoll vorhandenen Uhrzeiten werden aufsteigend
"Sekunden, Minuten, Stunden, Tage" angezeigt (zum Beispiel 0 Minuten,
10 Minuten, 20 Minuten ...).
Blättern im OnLine-Modus
Bei Aktivierung der Funktion wird nur der vergrößerte (letzte) Teil der Graphik darge-
stellt. Normalerweise wird der gesamte Kurvenzug (seit Beginn) gezeichnet. Ist die
Funktion aktiviert (angekreuzt), wird quasi in der Vergrößerung "geblättert".
Hinweis: Diese Funktion arbeitet nur im „OnLine"- Meßmodus, das heißt, daß
vom Meßgerät laufend aktuelle Daten geliefert werden.
Teilung/Teilungsdichte
Die Teilung der x-Achse kann automatisch oder manuell geschehen. Ist das Aus-
wahlfeld "automatisch" eingestellt, errechnet das Programm eine günstige Auftei-
lung. Diese Aufteilung kann mit den Tasten "←" und "→" verfeinert bzw. vergrößert
werden. Ist eine manuelle Unterteilung erwünscht, wird das Auswahlfeld "manuell"
angewählt. Anstelle der beiden Pfeiltasten erscheint nun eine Auswahlbox für das
Meßintervall. Wählen Sie nun ein geeignetes Meßintervall aus (z. B. eine Stunde,
sechs Stunden, zwölf Stunden, usw.).
Hinweis: Wird die gewählte Unterteilung zu dicht, weist das Programm durch eine
Warnung auf diesen Umstand hin. Brechen Sie an dieser Stelle ab und
wählen Sie eine gröbere Achsenunterteilung.
7.13
Auswerte-Software
