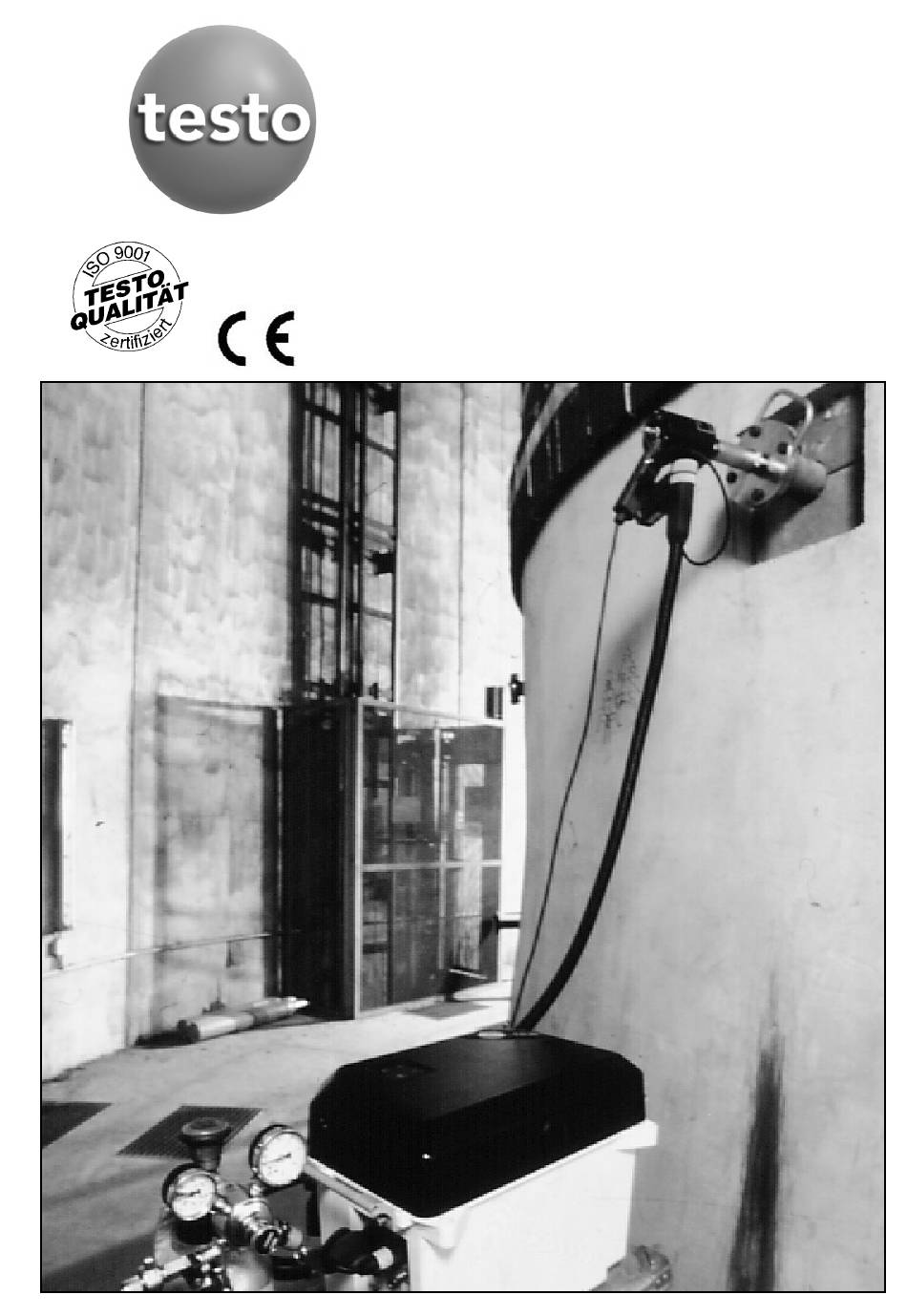

testo 360
Rauchgas-Analysegerät
Bedienungsanleitung
0970.3600/04.04/T/wh/15.04.2004

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für testo 360

Inhaltszusammenfassung für testo 360

  • Seite 1 360 Rauchgas-Analysegerät Bedienungsanleitung 0970.3600/04.04/T/wh/15.04.2004...

  • Seite 3: Inhaltsverzeichnis

    Schritt 2 Messung ........................Seite 2.4 Meß-System- Schritt 3 Zubehör ........................Seite 2.5 übersicht Schritt 4 Auswertung ........................Seite 2.5 Schritt 5 Weiteres Zubehör ......................Seite 2.6 testo 360 Analysebox ......................Seite 2.7 Analysegerät auf einen Blick ....................Seite 2.7 ExterneTastatur ........................Seite 2.8 Schloß ..........................Seite 2.8 Belüftungs-Schlitze........................Seite 2.8 Anschlußfeld..........................Seite 2.9 Meßbereichserweiterung (Verdünnung) ................Seite 2.10...
  • Seite 4 Trouble shooting vor Ort......................Seite 6.2 Service Wartung vor und nach einer Messung......................Seite 6.3 Zellen- und Filterwechsel ............................Seite 6.5 Nachrüstung ................................Seite 6.16 Wartung Sicherungen ..........................Seite 6.19 Fehlerbehebung ........................Seite 6.20 Bestelldaten ..........................Seite 6.25 Servicestellen...........................Seite 6.28 Auswerte- Software Testo HC-Modul........................Seite 8.2 Sonstiges...

  • Seite 5: Warnhinweise

    Hinweise zur Vermeidung von Meßfehlern ..... .1.4 testo 360 ist konform zu EN 50 081-1 und EN 50 082-1 Hinweis Um eventuell auftretende Fehler beheben zu können, ist auf dem Gerät eine...

  • Seite 6: Gefahren Für Leben Und Gesundheit

    Erdungsstelle angeschlossen werden, da elektrostatisch aufgeladene Staubpartikel und / oder Kaminwandungen zu Stromschlägen und zur Zerstörung der Rauchgassonde beziehungsweise des Analysegerätes testo 360 führen kann. - Prüfen Sie anhand des Typenschildes ob Typ, Netzspannung und Leistung mit den tatsächlichen Gegebenheiten übereinstimmen.

  • Seite 7: Gefahren Für Das Meß-System

    Zum Transport und zur Lagerung alle Anschlüsse mit den Verschlußkappen versehen. - Der Gasdruck der Prüfgase, die am testo 360 angelegt werden, darf maximal 50 mbar betragen! Ein höherer Druck führt zu Falschmessungen und kann zur Zerstörung der Gassensoren führen.

  • Seite 8: Hinweise Zur Vermeidung Von Meßfehlern

    - Der Gasausgang des Gerätes muß bei Messung vollkommen frei sein. Ansonsten kann es zu Fehlmessungen kommen. - Bei eingebautem NOx-Meßteil befindet sich im testo 360 ein Akku, der die NO-Zelle mit einer konstanten Spannung dauernd versorgt. Deshalb muß der Akku regelmäßig aufgeladen werden.
  • Seite 9 360 ........
  • Seite 10 Auswertung ......... .2.37 Meßdaten mit Tabellenkalkulation bearbeiten ... .2.37 Hotline Haben Sie Fragen zur Testo-Software, so rufen Sie uns an. Sie erhalten kotenlose Info unter der OTLINE...

  • Seite 12: Schritt 1 Aufbau

    Systemübersicht Schritt 1 Aufbau Schritt 2 220 V/115 V Messung Sonde Probe Gaseingang Schlauchheizung Gas inlet Hose heating Prüfgas-Ausgang ∆p ∆p Test gas exit Alarm °C / °F Frischluft-Eingang Alarm Fresh air inlet Verdünnungsgas- Steuerung Eingang Eingang Control Inlet 220 V/115 V 12 a Erdung 220 V/115 V...

  • Seite 13: Schritt 3 Zubehör

    Zusatzfühler / Additional probe Schnittstelle Interface Notebook Meßbox testo 360 Anschlußfeld Teil 1 Schritt 4 Leitung serielle Schnittstelle Auswertung Netzgerät für Notebook Netzleitung für Meßbox testo 360 Multi-Funktions-Sonde* Anschlußleitung Multi-Funktions-Sonde Beheizter Gasentnahme-Schlauch* Netzleitung für Multi-Funktions-Sonde Industrie-Rauchgassonde* Frischluftfilter 12 a CO -Frischluft-Filter Gasflaschen 14a Prüfgasumschaltbox...

  • Seite 14: Schritt 5 Weiteres Zubehör

    Systemübersicht Schritt 5 weiteres Zubehör Externe Kühleinheit für Umgebungs- temperaturen über 45°C* Transportwagen Transport-Kiste Wetterschutzhaube für extreme Witte- rungsbedingungen (heftiger Regen, starke Sonneneinstrahlung) * die Bedienungsanleitungen mit ausführlichen Beschrei- bungen sind jeweils beigelegt...

  • Seite 15: Analysegerät Auf Einen Blick

    360 Analyse-Gerät auf einen Blick Das Analysegerät mit integrietem Notebook-PC bildet das Herzstück des gesamten Meßsystems. Die Analysebox enthält: - die Gassensoren - die Sensoren zur Abgasfeuchtebestimmung - den Sensor zur Differenzdruckmessung für die Bestimmung der Strömungsgeschwindigkeit - die Gasaufbereitung mit Peltier-Kühler - die Gasförderpumpe...

  • Seite 16: Externetastatur

    360 Externe Tastatur nur bei testo 360-1 Mit Hilfe der auf dem Deckel befindlichen Tasten können bei geschlossenem Deckel folgende Funktionen ausgelöst werden: Starten der Automatikmessung/Unterbrechung Start Stop Prüfgaszyklus wird eingeleitet (nur Überprüfung) Test Schloß Durch Abschließen des Deckels ist das Gerät vor Manipulationen am Notebook geschützt.

  • Seite 17: Anschlußfeld

    360 Anschlußfeld Am Gerät befindet sich, je nach Ausführung, ein Anschlußfeld für alle Fühler-, Sonden- und sämtliche Gasanschlüsse: Sonde Probe Elektrischer Anschluß Gasweg (beheizter Entnahmeschlauch) (beheizter Schlauch) ∆p + Gaseingang Schlauchheizung Gas inlet Hose heating Anschluß des Pitot- rohres der Multi- Prüfgasanschluß...

  • Seite 18: Meßbereichserweiterung (Verdünnung)

    Meßbereichserweiterung (Verdünnung) Die Meßbereichserweiterung (Option) erlaubt über ein getaktetes Ventil eine Erweiterung der Meßbereiche des testo 360 bis zu Faktor 40. Das Meßgas wird entweder mit Frischluft oder mit Stickstoff (N2) vermischt. Die Frischluft oder das -Gas wird über den separaten Verdünnungseingang auf der Anschlußplatte in die Mischkammer geführt.

  • Seite 19: Notebook

    Optionen und Zubehör. Ohne Notebook-PC mit Steuersoftware kann das Meßsystem testo 360 nicht arbeiten! Die Verbindung zwischen dem Analysegerät testo 360 und dem Notebook erfolgt über die Schnittstelle mit einem Schnittstellenkabel (maximal 20 m Länge). Im dahinterliegenden Netzteilschacht wird der Kaltgerätestecker für das Netzteil eingesteckt.

  • Seite 20: Transportsicherung

    Ausschluß von Garantie- und Serviceleistungen Hinweis Firma Testo schließt für das Notebook alle Service- und Garantieleistungen aus. Bei Ausfall des Notebooks wenden Sie sich bitte an unsere Hotline. Hotline Haben Sie Fragen zur Testo-Software, so rufen Sie uns an.

  • Seite 21: Multi-Funktions-Sonde

    Rauchgasentnahme die gleichzeitige Messung der Temperatur und der Geschwindigkeit des Abgases. Die Rauchgassonde kann in Verbindung mit dem testo 360 maximal 7 Tage unbeauf- sichtigt, vollautomatisch betrieben werden. Die Spannungsversorgung und Steuerung der, sich im Sondengehäuse befindenen Umschaltvorrichtung, sowie die Umschal- tung zwischen Differenzdruckmessung und Freiblasen der Staurohre erfolgt durch das Analysegerät testo 360.

  • Seite 22: Lieferumfang

    Pitot-Rohr - Filtergehäuse festdrehen. Abweisblech Achtung! Nur handfest anziehen, keine Werkzeug benutzen. Folgende Verbindungen zum Anschlußfeld des testo 360 herstellen: - Pitotrohre je nach Kennzeichnung (p+ und p-) an die Anschlußstutzen anschließen (1, 2) - Prüfgasschlauch an Nippel anschließen (3) - Elektrische Versorgungs- und Steuerleitung an die 14-poligen Buchse anschließen (4)
  • Seite 23 Multi-Funktions-Sonde Meßtechnische Hinweise Bei Verwendung von unbeheizten Sondenrohren sollte das Sondenrohr vollständig in Rauchgaskanal eingeführt werden um Kältebrücken und somit Kondensatausfall zu vermeiden. Kältebrücken führen zu Meßwertverfälschungen bei NO2 und SO2 sowie zu Korrossionsschäden. Es muß darauf geachtet werden, daß das Abweisblech immer in Richtung des Staurohres "A", d.h.

  • Seite 24: Industrie-Sonde

    Industrie-Sonde Basis des Systems ist der beheizt oder unbeheizt lieferbare Hand- griff, an dem die Entnahmeschläuche und -rohre befestigt werden. Für gleichzeitige Temperaturmessungen wird ein Thermoelement eingesetzt, das mit dem Analysegerät verbunden ist. Für größere Abgaskanäle kann die Sonde mittels Verlängerungsrohren dem Querschnitt der Kanäle angepaßt werden.
  • Seite 25 Beheiztes Entnahmerohr (1 m) 0600.7820 (230 V / 50 Hz) Vorfilter 0554.0710 Verlängerungsrohr (1 m) 0600.7804 Beheiztes Entnahmerohr (1 m) 0600.7821 (115 V / 60 Hz) Hand- griff Vorfilter 0554.0710 * nur Entnahme- und Verlängerungsrohre. Beheiztes Entnahmerohr nur bis +600 °C verwenden! testo zum Analysegerät 2.17...

  • Seite 26: Beheizter Schlauch

    Beheizter Schlauch Die Gasentnahmeschläuche 0401.0398/0401.0399/0401.0394 sind speziell für den Betrieb mit testo 360 entwickelt worden und sind nur mit diesem Gerät zu betreiben. Die Betriebstemperatur des Schlauches liegt bei +180 ° C und wird durch testo 360 automatisch geregelt. Die Temperatur kann jedoch aufgrund von äußeren Einflüssen in verschiedenen Schlauchbereichen von diesem Wert...

  • Seite 27: Prüfgasumschaltbox

    2) Prüfgase an der Umschaltbox anschließen. Bitte beachten: Ist an der Prüfgasflasche kein Feindruckregler vorhanden, muß die Option Feindruckregler 0554.3611 eingesetzt werden. 3) testo 360 neu starten, um die Option ”Prüfgasumschaltbox” zu aktivieren. Diese wird nun in die Gerätekonfiguration aufgenommen. Technische Daten:...

  • Seite 28: Montage

    Prüfgasumschaltbox Montage Montagebeschreibung „Feindruckregler an Prüfgasumschaltbox 0554.3610 Kabelbinder (4) entfernen. Verschraubungen (3) der Prüfgasum- schaltbox lösen und Teflonschlauch (1) abziehen. Die beiden Schrauben an der Unterseite des Feindruckreglers (2) entfernen und anschließend Feindruckregler auf die Grundplatte der Prüfgasumschaltbox montieren. Teflonschläuche (5) und (6) auf die Schlauchnippel aufstecken und Ver- schraubungen (3) anziehen.

  • Seite 29: Prüfgase

    Prüfgase Allgemeines Das testo 360 ist für den individuellen Einsatz von Prüfgasen ausgelegt. Es wird unterschieden zwischen einer manuellen Prüfung mit Prüfgas und einem manuellen Abgleich mit Prüf-/Abgleichgas. Am Einsatzort ist eine Überprüfung oder ein Abgleich vor der Messung nicht unbedingt notwendig. Der Abgleich ändert sich zum Beispiel durch Temperaturschwankungen während des Transportes nicht.

  • Seite 30: Prüfgasflaschen Für Den Abgleich

    Prüfgase Kombination von Prüfgasen in Prüfgasflaschen (Vorschlag) Durch die Kombination der für Abgleich und Prüfung verwendeten Prüfgase werden möglichst wenig Prüfgasflaschen benötigt. Trägergas ist, falls nicht anders angegeben, N2. Prüfgasflaschen für den Abgleich 160...1000 ppm (je nach Meßbereich) Flasche 1 200...

  • Seite 31: Zusatzfühlerbox

    Inbetriebnahme - Zusatzfühlerbox an der Buchse ”Zusatzfühler” am Anschlußfeld des testo 360 anschließen. - Gerät testo 360 neu starten, damit die Option Zusatzfühlerbox erkannt und die Gerätekonfiguration aufgenommen wird. - Die Auswahl der zusätzlichen Kanäle erfolgt im Menü ”Anzeigenreihenfolge”. Bitte beachten: •...

  • Seite 32: Analogausgänge

    360 anschließen. - Netzteil an der Analogausgangsbox anschließen und Spannungs-Versorgung an- legen. - Gerät testo 360 neu starten (Einheit und Notebook aus- und wieder einschalten), damit Option Analogausgänge erkannt und in die Gerätekonfiguration aufgenom- men wird. - Die Konfiguration der 6 Analogausgänge erfolgt im Konfigurationsmenü ”Analog- ausgänge”, welches nur bei angeschlossener Analogausgängebox erscheint.

  • Seite 33: Led-Anzeige An Analogausgangs-Box

    Analogausgänge LED-Anzeige an Analogausgangs-Box Die LED kann vier mögliche Zustände annehmen: - die LED ist an: Die Analogausgangs-Box ist in Betrieb - die LED ist aus: a. Keine Versorgungsspannung vorhanden oder b. LED bzw. Elektronik defekt - die LED blinkt langsam (ca. 1mal/sec): Box ist im Masterbetrieb und erhält keine Antwort - die LED blinkt schnell (ca.

  • Seite 34: Externe Kühleinheit

    0554.3605 (230 V) 0554.3601 (110V) Inbetriebnahme 1) Anschluß des Kühlerkopfes an das testo 360 - Entfernen der Lüfterabdeckung wie beim Filterwechsel - Kühlerkopf mit Filter versehen und wieder am Gehäuse anschrauben 2) Netzstecker einstecken. Die Betriebsbereitschaft wird durch die Kontrolleuchte angezeigt.

  • Seite 35: Wetterschutzhaube

    - Erforderliches Zubehör inkl. Sonden am testo 360 anschließen, - Gerät in Betrieb nehmen, - Wetterschutzhaube über das testo 360 stülpen und mit den Haken am Transportwagen befestigen. Beim Anbringen der Wetterschutzhaube darauf achten, daß die Luftzu- und abführung am testo 360 nicht beinträchtigt wird.

  • Seite 36: Drucker

    Regen) geschützt. - Beim Transport auf dem Transportwagen muß auf sicheren Halt des Druckers geachtet werden. - Die Schutzklasse IP 42 des testo 360 wird aufgehoben, wenn der DIN A4 Drucker direkt an den Notebook angeschlossen wird. Art.-Nr. 0554.3603 220 V/115 V...

  • Seite 37: Transportwagen

    Transportwagen Mit Hilfe des Transportwagens läßt sich das Meßsystem testo 360 samt Zubehör von einer Person an den Meßort rollen. Am Meßort selbst bietet der Transportwagen eine komfortable Aufstellung des gesamten Meßsystems. Technische Daten: schwarzer Aluminium-Profilrahmen Material: ca. 100 cm x 45 cm x 39 cm (H x B x T) Maße:...

  • Seite 38: Transportkiste

    Im Transport-Case läßt sich das Meßsystem testo 360 transportsicher verstauen und per PKW zum Meßort transportieren. In den gepolsterten Fächern sind testo 360 sowie Drucker mit Netzteil sicher geschützt. Kleinteile finden in drei eingnähten Taschen Platz oder können mit Klettbändern auf einer Einlegeplatte fixiert werden.

  • Seite 39: Alarmausgang

    Alarmausgang Belegung Ein angeschlossenes Alarm-Signal schaltet über das interne Relais die Ausgänge 1 - 2 und 3 - 4. Relais 2.31...

  • Seite 40: Lieferumfang

    • Nach dem Füllen Granulat wiederum mit einem Filter (2) abdecken und mit Endstück (1) verschließen. • Filtergehäuse (3) mit einem Schlauchstück am Frischlufteingang des Anschluß- feldes der Analysebox testo 360 anschließen. • Beide Schlauchklemmen (4) öffnen. • Nach einer durchgeführten Messung beide Schlauchklemmen (4) wieder ver- schließen, ansonsten hoher Verbrauch des CO...

  • Seite 41: Software

    Software Leistungsumfang Basis-Software 0554.0364 Übersicht Die Basis-Software ist auf jedem Notebook vorinstalliert. Die Software bietet folgende Merkmale: • Abspeicherung der Meßdaten und Ereignisse am Gerät • frei wählbarer Speicherzyklus ab 5 Sekunden bis 2 Stunden • Meßkonfiguration speicherbar • Messung mit den Darstellungselementen Liniendiagramm, Tabelle, Zahlenfeld und Histrogramm •...

  • Seite 42: Leistungsumfang Automatik-Software

    • Alarmausgang bei Gerätefehlern für externe Beschaltung (Öffner) • Verwaltung einer Prüfgasliste • Bedienung des testo 360 durch Gehäuse-Tastatur (START/STOP) • vollautomatische Meßablaufsteuerung über mehrere Tage. Dabei können fol- gende Zyklen definiert und eingerichtet werden: 1. Messung (> = 5 Minuten) 2.

  • Seite 43: Leistungsumfang Auswerte-Software

    Software Leistungsumfang Auswerte-Software 0554.0380 Übersicht • Ausdrucken bestimmter Tabellenspalten (Benutzerdefiniert) • Ausgleichskurven errechnen • Beliebiges Kombinieren von Meßwerten auf einer Y-Achse • Benutzerdefinierte Texte den Meßkurven zuordnen (und drucken) • Blockweises Speichern und Drucken von Tabellendaten • Darstellungselement ”Analoginstrument” • Darstellungselement ”Grafik” •...
  • Seite 44 Software Leistungsumfang Auswerte-Software 0554.0380 Übersicht • Statistikfunktionen auf Teilbereiche einer Meßwerttabelle anwenden • Statuszeile mit Kurzerklärungen der gerade verwendeten Funktionen • Stufenloser Zoom bei Meßwertkurven • Teilungsdichte der Achsen verstellen • True-Type Fonts beim Drucken benutzen • Verbesserte Liniendruckfunktionen (Dicke und Muster) •...

  • Seite 45: Auswertung

    Auswertung Meßdaten mit Tabellenkalkulation bearbeiten Die Meßdatendateien der testo 360 Notebook-Software werden in Microsoft Excel kompatiblem Format gespeichert. Die Dateien werden als Windows ANSI-Dateien mit Semikolon als Spaltentrenner angelegt. Um eine Meßdatendatei mit einer Tabellenkalulation zu bearbeiten müssen folgende Schritte durchgeführt werden: Starten des Tabellenkalkulations-Programms durch einen Doppelklick im Programm- manager auf dem Programmsymbol der Tabellenkalkulation.
  • Seite 46 2.38...

  • Seite 47: Messen

    Inhalt Seite Messen Lizenzvereinbarung ......... 3.4 Funktionsbeschreibung Basis- und Automatik-Software .
  • Seite 48 Inhalt Seite Messen Menü-Punkt ”Analogausgänge”..... . 3.18 Anzeigenreihenfolge ......3.18 Kanäle .
  • Seite 49 Inhalt Seite Messen Menü-Punkt ”Manuelle Messung” ....3.26 Steuerung der Messung ......3.26 Weitere Optionen zur Steuerung einer Messung .

  • Seite 50: Lizenzvereinbarung

    Person zu vertreten haben, von der Testo GmbH & Co Lenzkirch in Anspruch genommen werden. Beschränkte Garantie Testo garantiert für einen Zeitraum von 90 Tagen ab Erwerb der Software durch den Käufer oder für einen längeren Mindestzeitraum, wenn ein solcher in den Gesetzen des Landes vorgeschrieben ist, in dem das Produkt verkauft wird, daß...

  • Seite 51: Funktionsbeschreibung Basis- Und Automatik-Software

    Messen Funktionsbeschreibung Basis-(Manuelle) und Automatik-Software ”Übersicht F3” Testo 360/1 Comfort-Steuersoftware Automatik Seite 3.11, 3.21 Messung Messung Messung starten fortsetzen unterbrechen ”Manuell” Seite 3.27 Seite 3.27 Seite 3.27 Frischluft- Spülung Seite 3.27 Testo 360/2 Comfort-Steuersoftware Manuell Spülung Seite 3.27 Seite 3.10 Zellen Zellen prüfen...

  • Seite 52: Ablauf Einer Messung (Kurzübersicht)

    Max. zulässiger Druck: 50 mbar! Max. zulässiger Druck für Freiblas- gas: 6 bis 8 bar - Notebook einschalten - Netzschalter (Ein/Aus) am testo 3 3 6 6 0 0 einschalten - Nach automatischem Programmstart Bereitschaftsanzeige Betriebsbereitschaft des gesamten Dichtigkeitstest durchführen am Notebook ok? Meßsystems abwarten...

  • Seite 53: Dateiorganisation Auf Dem Notebook

    Messen Dateiorganisation auf dem Notebook Auf dem Notebook besteht ein Verzeichnis (Laufwerk ”C”) mit dem Namen ”testo”. Dieses Verzeichnis hat ein Unterverzeichnis mit dem Namen ”Comsoft”. In einem weiteren Verzeichnis ist die Datei ”Data” angelegt. Im diesem Ordner werden alle Meßkonfigurationsdateien (*.cnf), Meßwertedateien (*.prn) und Protokolldateien...

  • Seite 54: Registrierung

    Registrierung Um Sie als Comfort-Software-Benutzer über Neuerscheinungen oder Updates zu informieren, und um den Testo-Service in Anspruch nehmen zu können, füllen Sie bitte die Registrierkarte aus und senden Sie diese an Testo oder Ihre Landesvertre- tung zurück. Funktionsumfang Die Kurzanleitung soll durch die erste Programmsitzung führen. Es wird eine Stan- dardsituation beschrieben und es werden Arbeitsschritte gezeigt, die auch im folgen- den mit diesem Programm immer wieder ausgeführt werden.

  • Seite 55: Die Praktische Messung Vor Ort

    Messen Die praktische Messung vor Ort Was muß beachtet werden? 1. Vor der Messung - Ist das Gerät in Ordnung? Eventuell Prüfgasüberprüfung? - Paßt die Sonde zur Messung? - Ist alles korrekt zusammengesteckt? - Ist der CO -Filter in Ordnung / aufgesteckt? - Bei Stahlkaminen / nach Elektro-Filter: Das Sondenrohr zusätzlich erden?` - Verunreinigte Umgebungsluft?

  • Seite 56: Programmstart

    ”Testo 360“ automatisch gestartet. Erstbenutzung Wenn Sie die Software testo 360 das erste Mal aufrufen, müssen Sie Ihren Namen und den Namen Ihrer Firma eingeben. Es besteht die Möglichkeit, bei einer Fehleingabe eine Korrektur vorzunehmen. Wenn Sie Ihre Angaben mit Ja bestätigen, werden Sie in das Programm übernommen und können nicht...

  • Seite 57: Menüpunkt Messablaufübersicht

    Messen Ablauf einer Messung Basis/Automatik-Software Menüpunkt Messablaufübersicht Das Programm zeigt den Menü- punkt ”Messablaufübersicht“. Erstellung des kompletten Meßablaufes Auszugsweise Änderung des Meßablaufes siehe Seite 3.13 Start der Messung mit aktuellem Meßablauf siehe Seite 3.27 Teil 2 Meßablaufübersicht Anzeige der Kombinationen aus Meßgröße und Einheit siehe Seite 3.18 Darstellung aller...
  • Seite 58 Messen Ablauf einer Messung A u t o m a t i k - S o f t w a r e Menüpunkt Messablaufübersicht Auszugsweise Änderung der Messzeit Freiblaszyklus bestimmen Prüfintervalle festlegen Zurück zur Meßablauf- übersicht Teil 2 Einrichten 3.12...

  • Seite 59: Darstellungselement

    Messen Ablauf einer Messung Basis-/Automatik-Software - Darstellungselement In diesem Bereich erfolgen Eintragungen oder Korrekturen, die dem angezeigten Meßablaufdateinamen zugeordnet werden. - Darstellungselement: Einstellung der gewünschten Grafik (Diagramm, Liste usw.) - Speichern: Anzeige erfolgt je nach Speichereinstellung - Dateiname: Dateiname der zuletzt gewählten Mess- ablaufdatei wird angezeigt - Taste ”Ändern”: Ermöglicht das Ändern von Darstellungsele-...

  • Seite 60: Meßablaufdateiname

    Messen Ablauf einer Messung Basis-/Automatik-Software - Messablaufdateiname Im Feld ”Messablaufdateiname“ wird immer der zuletzt aufgerufene Meßablauf angezeigt. Mit Betätigen der Taste ”Ändern” kann der Dateiname im Menüfenster ”Meßablauf” neu konfiguriert werden. Meßablauf Es werden alle angelegten Meßkonfigurationen in die- ser Liste aufgeführt. Die Listeneinträge bestehen aus Dateinamen und der Dateiinfo die im Speicherdialog zu dieser Datei eingegeben wurde.

  • Seite 61: Menü-Punkt "Darstellung Wählen

    Messen Ablauf einer Messung Basis-/Automatik-Software Hinweis Das testo 360 verfügt über eine zweite Möglichkeit zur Speichereinstellung. Menü-Leiste ”Einstellungen” aktivieren und Menü-Punkt ”Messung steuern” an- wählen. Es erscheint das Dialog-Fenster ”Geräteeinstellung: ”testo 360”. Unter Meßtakt kann die Speichereinstellung geändert werden. Die Zeitspanne zum Erreichen der maximalen Speicherkapazität wird im Feld maxi- male Meßzeit angezeigt.

  • Seite 62: Menü-Punkt "Auswahl Messortadresse/Bezeichnung

    Messen Ablauf einer Messung Basis-/Automatik-Software Menü-Punkt ”Auswahl Messortadresse/Bezeichnung“ Es werden alle angelegten Messortadressen und Messortbezeichnungen in dieser Liste aufgeführt. Die Listeneinträge bestehen aus kompletten Anschriften der Mess- orte. Unter Messortbezeichnung können genauere Angaben zum Messort einge- tragen werden. Anpassen Die aus der Liste ausgewählte Messortadresse und Messortbezeichnung wird gela- den und kann in den Konfigurationsdialogen angepaßt werden.

  • Seite 63: Menü-Punkt "Anzeigenreihenfolge

    Messen Ablauf einer Messung Basis-/Automatik-Software Menü-Punkt ”Anzeigenreihenfolge“ Meßgrößen Darstellung aller meßbaren Meßgrößen entsprechend der Geräteausstattung. Die Bedeutung der einzelnen Meßgrößen sind im Hilfetext (F1-Taste) beschrieben. Interne Meßgrößen (z. B. °C GTkP-Gerätetemperatur) werden zur Fehleranalyse mittels Analyse-Software be- nötigt. Einheit Anzeige der möglichen Einheiten zu der ausgewählten Meßgröße.

  • Seite 64: Menü-Punkt Abschaltschwellen

    Hinweis Zur Ansteuerung der Anallogbox benötigt der Notebook eine zusätzliche serielle Schnittstelle (PCMCIA-Einschubkarte). Die Analogbox muß beim Einschalten des testo 360 angeschlossen sein, damit sie erkannt und angesteuert wird. Der Menü-Punkt ”Analogausgänge” erlaubt die Definition von Analogkanälen. Es kann eine Zuordnung von Meßgröße zu Analogkanal bestimmt werden.

  • Seite 65: Taste "Ändern

    Messen Ablauf einer Messung Basis-/Automatik-Software Taste ”Ändern” Die Taste ”Ändern” ist nur aktiv, wenn ein Element der Liste Zuordnungen ausge- wählt wurde. Dieses Listenelement kann nun verändert werden. In der Meßgrößen- und Kanalliste erscheinen die entsprechenden Komponenten markiert. Verändern dieser Komponenten ist jetzt möglich. Mit Drücken der Taste ”Zuordnen” wird die neue Auswahl in die Liste Zuordnungen aufgenommen.

  • Seite 66: Menü-Punkt "Alarmausgang

    Messen Ablauf einer Messung Basis-/Automatik-Software Menü-Punkt ”Alarmausgang” Bei aktiviertem Alarmausgang wird eine Signal ausgegeben, sobald ein Gerätefehler gemeldet wird. Ein Weitermessen macht keinen Sinn (z. B. Durchfluß zu gering). Taste ”Weiter” Einstellungen werden gespeichert und es erscheint der Menü-Punkt ”Gasliste” Taste ”Zurück Ohne Speichern der Eingaben zurück zum Menü-Punkt ”Analogausgänge”...

  • Seite 67: Menü-Punkt "Einstellung Meßzeiten

    Die automatische Messung wird über das auto- matische Meßmenü gestartet. - Start über Gehäusetastatur Das Starten der automatischen Messung erfolgt über das Tastenfeld auf dem Deckel des testo 360. Hierzu Automatik-Software starten und Meßkonfigura- tionsdatei laden. Angezeigte Meßablaufübersicht mit ”OK” bestätigen. Umschalten von manuellem Meß- menü...

  • Seite 68: Menü-Punkt "Prüfung Der Messmodule

    Messen Ablauf einer Messung A u t o m a t i k - S o f t w a r e Menü-Punkt ”Prüfung der Messmodule” Hinweis Die maximale Prüfdauer entspricht dem Pro- dukt aus der Anzahl der Module, Anzahl der Prüfpunkte und die Prüfdauer (180 Sekunden) Weitere Hinweise siehe Seite 3.30 ”Prüfgas- abgleich”.

  • Seite 69: Menü-Punkt "Freiblaszyklus

    Messen Ablauf einer Messung A u t o m a t i k - S o f t w a r e Menü-Punkt ”Freiblaszyklus” Hinweis Dieser Menü-Punkt wird nur dargestellt, wenn die Multifunktions-Sonde, der externe Prüfgasblock angeschlossen ist und ein Freiblasgas definiert wurde. Das Menü...

  • Seite 70: Beispiele Für Meßabläufe Mit Automatik-Software

    Messen Ablauf einer Messung A u t o m a t i k - S o f t w a r e Beispiele für Meßabläufe mit Automatik-Software Konfiguration Gas- und Spülzeit definiert Startbedingungen: Start über Startzeit Stopbedingungen: Open End Prüfen: kein Zyklus definiert Ausblasen: kein Zyklus definiert Konfiguration Gas- und Spülzeit definiert...

  • Seite 71: Menü-Punkt "Meßablauf Speichern

    Hinweis Werden während der Konfiguration des Meßablaufs die Gasdaten im Dialog ”T 360 Gasliste” verändert und hat das Gerät die Nullung während der Konfigu- ration der Messung bereits abgeschlossen, wird nach dem Speichern des neuen oder angepaßten Meßablaufs ein Geräte-Reset durchgeführt. So werden die neuen Gasdefinitionen an das Gerät übertragen.

  • Seite 72: Menü-Punkt "Nullung

    Messen Ablauf einer Messung Basis-/Automatik-Software Menü-Punkt ”Nullung” Die Einheit führt nach jedem Programmstart automatisch nach der Auf- wärmphase in einer Zeit von ca. 2 Minuten eine Nullung durch. Während dieser Zeit ist die Durchführung einer Messung nicht möglich. Hinweis Die Nullungsphase kann jederzeit abgebrochen werden. Ein Abruch hat jedoch Abweichungen der Gasmeßwerte zur Folge.

  • Seite 73: Weitere Optionen Zur Steuerung Einer Messung

    - das Stoppen der Frischluft ist in der Protokolldatei vermerkt. - CO-Spülung ein (mit Funktionstaste ”F8” oder Mausklick auf Taste ”EIN”) oder - die CO-Spülung des testo 360 eingeschaltet - die Darstellung und eventuelle Speicherung der Messwerte durch diese Option nicht beeinträchtigt - der CO-Messwert durch die CO-Spülung beeinträchtigt...

  • Seite 74: Menü-Punkt Automatic-Messung

    Messen Ablauf einer Messung A u t o m a t i c - S o f t w a r e Menü-Punkt Automatic-Messung oder Starten der programmierten Automatik-/Dauer- messung. Beginn mit Status „Ansprechzeit abwarten“. Rücksprung in die manuelle Steuerung. Hinweis: Der eingestellte Verdünnungsfaktor (FAC) wird nicht automatisch angepaßt.

  • Seite 75: Menü-Punkt "Messung Beenden

    Frischluft gespült werden. Sind die Konzentrationswerte unter 50 ppm abgesunken, kann das testo 360 ausgeschaltet werden. Ist eine Messung beendet oder soll das testo 360 abgeschaltet werden, Programm wie folgt verlassen: - In der Menüleiste Punkt ”Datei” aktivieren.

  • Seite 76: Prüfgasabgleich

    Messen Prüfgasabgleich Allgemeines Das Testo 360 ist für den individuellen Einsatz von Prüfgasen ausgelegt. Es wird unterschieden zwischen einer manuellen Prüfung mit Prüfgas und einem manuellen Abgleich mit Prüfgas. Am Einsatzort ist eine Überprüfung oder ein Abgleich vor der Messung nicht unbedingt notwendig. Der Abgleich ändert sich z. B.durch Tempe- raturschwankungen während des Transportes nicht.

  • Seite 77: Abgleichen

    Nach Drücken der Taste ”Start“ beginnt die Prüfung der ausgewählten Module mit den eingestellten Werten. Hinweis Bei Einsatz einer testo 360-Version mit Prüfgas-Box läuft der gesamte Vorgang voll- automatisch ab. Fehlt die Prügas-Box oder ist sie defekt, erfolgt Aufforderung ent- sprechende Gase anzulegen.
  • Seite 78 Sind ein oder mehrere Abgleiche durchgeführt worden, wird nach dem Verlassen des Abgleichdialogs über die Tasten ”Zurück” oder ”OK” ein Geräte-Reset ausge- führt. Dieser Reset ist notwendig, damit das testo 360 die ermittelten Abgleichfak- toren bei der weiteren Messung berücksichtigt. Nach dem Reset erfolgt eine Nullung und das Übersichtsmenü...

  • Seite 79: Querempfindlichkeit

    Messen Prüfgasabgleich Querempfindlichkeit Die Meßgenauigkeit der Meßmodule kann durch Abgleichen der Queremp- findlichkeit der Zellen gegen bestimmte Gase erhöht werden. Die Querempfindlichkeit der einzelnen Meßzellen läßt sich wie folgt darstel- len: Meßzelle querempfindlich zu NO-Sensor SO2-Sensor NO2 und CO Hinweis: Bei NO-Konzentrationen >1000 ppm und gleichzeitigen O2-Konzentratio- nen >5 % ist mit höheren Ungenauigkeiten bei der SO2-Messung zu rech- nen.

  • Seite 80: Zellen Nullen

    Messen Prüfgasabgleich Zellen nullen Eine Nullung wird bei jedem Start des Gerätes durchgeführt. Dabei werden die Zel- len über den Frischlufteingang mit Frischluft beaufschlagt und genullt. Hinweis Es ist zu empfehlen bei jeder Nullung den CO2-Absorptionsfilter aufzusetzen. Eine wiederholte Nullung ist notwendig, wenn - ein Meßwert aufgrund einer Zellenüberlastung nicht im Nullbereich ist - der Staudrucksensor genullt werden soll - der Gerätetreiber aufgrund einer Änderung zurückgesetzt wird (dies geschieht...

  • Seite 81: Dichtigkeitstest

    Die Prüfung durch aktivieren der Taste ”Start” beginnen. Der Zeitdialog wird darge- stellt, mit dem die Nullpunktsprüfung überwacht werden kann. Gleichzeitig Anzeige der Pumpenleistung. Durch Verschließen des Frischlufteinganges am testo 360 kann die Dichtigkeit des Frischluftweges geprüft werden. Wird der Frischlufteingang zu lange verschlossen, erscheint eine Fehlermeldung, den Gasweg zu überprüfen.

  • Seite 82: Druck/Strömungs-Messung

    Allgemeines Die Druckmessung erfolgt im testo 360 mit einem Differenzdrucksensor. Der Meß- bereich liegt zwischen -50...50 hPa. Die Druckanschlüsse befinden sich am Anschlußfeld des testo 360 und tragen die Bezeichnung p+ und p-. Staurohre Zur Ermittlung von Druck- und Strömungswerten werden Staurohre benutzt, die grundsätzlich aus zwei ineinander oder nebeneinander liegenden Rohren aufgebaut...

  • Seite 83: Einstellungen

    Magnetventile bewerkstelligt, die das Ausblasgas zu den Staurohren hin durch- schalten. • Anschluß bei Messung mit Multi-Funktionssonde Druckschläuche (Bezeichnung p+ und p-) der Multi-Funktionssonde mit den ent- sprechenden Druckeingängen im Anschlußfeld des testo 360 verbinden (Schnell- kupplungen einfach aufstecken siehe Kapitel 2 Seite 2.4). Hinweis: Absolutdruck Ist das Gerät mit einem Absolutdrucksensor ausgestattet, entfällt die Eingabe des...

  • Seite 84: Absolut Feuchtemessung

    Messen Absolutfeuchtemessung des Abgases Allgemeines Die Absolutfeuchtemessung im testo 360 ist auf der Basis von zwei Sauerstoff- sensoren realisiert. Zum einen wird der Sauerstoffgehalt des feuchten Abgases gemessen. Dies erfolgt direkt am Geräteeingang nach dem beheizten Schlauch mittels eines ZrO2-Sauer- stoffsensors, dessen Arbeitstemperatur bei ca.

  • Seite 85: Darstellungsarten Im Online-Betrieb

    Messen Darstellungsarten im OnLine-Betrieb Zu- und Wegschalten verschiedener Darstellungselemente - Zuschalten eines Darstellungselements a. In der Menüleiste ”Ansicht“ aktivieren b. In dem neu geöffneten Menü ”Neu“ anwählen c. Auswahl eines neuen Darstellungselements d. Nach Betätigen der Taste ”Weiter“ erscheint zusätzlich das neue Darstellungselement auf dem Bildschirm.

  • Seite 86: Bearbeitungsmöglichkeiten Im Diagramm

    Messen Darstellungsarten im OnLine-Betrieb Bearbeitungsmöglichkeiten im Diagramm Das Dialogfenster ”Kurve bearbeiten“ Wenn in der Nähe einer Meßkurve die linke Maus-Taste einmal gedrückt wird, öffnet sich das Dialogfenster ”Kurve bearbeiten“. Diesem Fenster sind Funktionen zur Darstellung der Kurven und Änderung der Linienattribute (Farbe, Stärke, Muster) zugeordnet.

  • Seite 87: Funktionen Zu Bearbeitung Der Achsen

    Messen Darstellungsarten im OnLine-Betrieb Funktionen zur Bearbeitung der Achsen Bei einem Doppelklick (zweimaliges schnelles Klicken) auf eine der beiden Achsen- einteilungen (X- oder Y-Achse) öffnet sich ein Fenster, in dem alle wichtigen Einstell- möglichkeiten zu der dazugehörigen Achse bearbeitet werden können. Einstellungen der Y-Achse - Achsenteilung: Durch einen Auswahlknopf kann zwischen linearer und logarithmischer Achsentei-...

  • Seite 88: Zeitachse (X-Achse) Einstellen

    Messen Darstellungsarten im OnLine-Betrieb Zeitachse (X-Achse) einstellen Klickt man zweimal rasch hintereinander in den Zeitachsenbereich, erhält man die Möglichkeit, Veränderungen an der Zeitachse vorzunehmen. Bei laufender Messung wird dieses Zeitfenster einen Ausschnitt, der die letzten erfaßten Werte anzeigt, ent- halten. Die Art, wie die Meßdaten auf der Zeitachse dargestellt werden, wird mit dieser Einstellung manipuliert.

  • Seite 89: Hinzufügen/Löschen Von Meßgrößen Während Der Messung

    Messen Darstellungsarten im OnLine-Betrieb Hinzufügen/Löschen von Meßgrößen während der Messung Mit Doppelklick der linken Maustaste an einer beliebigen Stelle im Dia- gramm (außer in Nähe der Kurve) gelangen in das Dialogfenster ”Dar- gestellte Werteverläufe“. Im linken oberen Feld wählen Sie ein Proto- koll aus.
  • Seite 91 Inhalt Seite Meßtechnische Hinweise und Daten Funktionsbeschreibung Meßzellen ......4.3 Meßprinzip eines Sauerstoff-Sensors (O2) .....4.3 Meßprinzip eines Drei-Elektroden-Sensors .

  • Seite 93: Funktionsbeschreibung Meßzellen

    Funktionsbeschreibung Meßzellen Meßprinzip eines Sauerstoff-Sensors (O Der Sauerstoff-Sensor (O 2 ) ist ein typischer Zwei-Elektroden-Sensor. Anhand des Bil- des soll die Funktionsweise des Sauerstoffsensors erklärt werden. Frischluft gasdurchlässige Kathode Mermbran "Ionenwanderung" Anode Anschlußleitung Kathode NTC-Widerstand (neg. Temperatur- wässrige koeffizient) elektrolytische Flüssigkeit äußerer Stromkreis...

  • Seite 94: Meßprinzip Eines Drei-Elektroden-Sensors

    Funktionsbeschreibung Meßzellen Meßprinzip eines Drei-Elektroden-Sensors Abgas gasdurchlässige Mermbran äußerer Stromkreis Arbeitselektrode Referenzelektrode Gegenelektrode Sensorstrom wässrige elektrolytische gasdurchlässige Flüssigkeit Mermbran Frischluft Schemadarstellung eines Kohlenmonoxid-Sensors Die Kohlenmonoxidmoleküle (CO) gelangen durch die gasdurchlässige Membran zur Arbeitselektrode des Drei-Elektroden-Sensors. Dort findet eine chemische Reaktion statt, die die Bildung von H + -Ionen (geladene Wasserstoffteilchen) zur Folge hat.

  • Seite 95: Technisches Flußdiagramm

    - Die Rauchgas-Sonde muß extremen Belastungen, wie hohe Temperaturen, aggressives Kondensat, Staubanfall, mechanische Belastungen, standhalten. Die richtige Auswahl der Sonde spielt für präzise Messungen eine entscheidende Rolle, denn: nicht alle Meßstellen sind baugleich. Das modulare Sondensystem für das testo 360 wird den genannten Anforderungen gerecht.

  • Seite 96: Meßtechnische Hinweise

    CO-und NO-Zelle. CO 2 -Einfluß beim O 2 -Sensor wird verrechnet. Hotline Haben Sie Fragen zur Testo-Software, so rufen Sie uns an. Sie erhalten kotenlose Info unter der OTLINE 0 76 53 / 6 81 - 3 30...

  • Seite 97: Angaben Zur Querempfindlichkeit

    Meßtechnische Hinweise Angaben zur Querempfindlichkeit Elektronische Meßzellen benötigen zur Regenerierung Frischluftphasen, besonders bei Dauermessungen über einen längeren Zeitraum, z.B. 1 Tag. Die Anzahl und die Dauer der benötigten Frischluftzeiten hängen von der Gaskonzentration und der Beaufschlagdauer ab. Meß- und Spülzyklus für Gasaufbereitung Beispiel: Ermittlung von Meß- und Spülzeiten Auf der x-Achse sind die zu erwartenden Gaskonzentrationen aufgetragen.

  • Seite 98: Dauermessungen Meß- Und Spülzyklus Für Gasaufbereitung

    Meßtechnische Hinweise Dauermessungen Meß- und Spülzyklus für Gasaufbereitung Zeit/min. - NO-Modul 4 messen spülen Zeit/min. - NO 2 -Modul 5 messen spülen Zeit/min. - SO 2 -Modul 6 messen spülen...

  • Seite 99: Meßtechnische Hinweise Checkliste Gasentnahme

    Meßtechnische Hinweise Checkliste Gasentnahme Abgleich der Meßsyseme Von einer Vergleichsmessung sollten die Meßgeräte mit ihrem jeweiligen Entnahme- system (Sonde, Entnahmeleitung, Gasaufbereitung/Kondensatfalle) abgeglichen werden. Absorptionen auf der Entnahmestrecke werden auf diese Weise kompen- siert. Wenn möglich sollte vor/während der Messung eine Prüfgaskontrolle stattfinden. Bereits hier können Fehler festgestellt werden (z.B.

  • Seite 100: Meßtechnisch Hinweise Vergleichsmessung Mit Anderen Gerätesystemen

    Beim Vergleich der Meßwerte zweier Meßsysteme muß der Taupunkt des gemessenen Gases beim jeweiligen System berücksichtigt werden. Wird beim testo 360 ohne Gasaufbereitung gemessen, so entspricht die Taupunkttemperatur des Meßgases in etwa der Umgebungstemperatur (z.B. 25°C). Wird beim Ver- gleichssystem nun zwangsgekühlt auf 5°C, so ergibt sich durch die unterschiedliche Feuchte im Meßgas ein Meßwertunterschied von ca.

  • Seite 101: Meßtechnische Hinweise Überdruck-Einfluß

    Meßtechnische Hinweise Überdruck-Einfluß Überdruck im Abgaskanal ist beim testo 360 daran zu erkennen, daß die Durch- flußanzeige I/min unrealistische Werte anzeigt. Kontrolle: I/min-Anzeige ins Display holen, bei laufender Pumpe (Sollwert ca. 1,1 I/min beob- achten, anschließend Sonde in Abgaskanal einführen. Ändert sich der Wert schlag- artig auf zum Beispiel 1,5 I/min so liegt ein unerlaubter Überdruck im Abgaskanal vor.

  • Seite 102: Meßtechnische Hinweise Verdünnung Des Meßgases Durch Abgasfeuchte

    Warum mißt man nach einem Abgleich mit 100 ppm ca. 102ppm am gleichen Prüf- gas, wenn man lange Zeit über die Sondenspitze abgleicht? oder: Warum mißt man 0,8 5 zuviel, wenn vor das testo 360 ein externer Gaskühler ge- schaltet ist? Ursache: Im Rauchgas ist immer auch ein gewisser anteil an Wasser enthalten.
  • Seite 103 360 ein zusätzlicher Gaskühler eingesetzt, so verläßt das Meßgas den testo 360-Gaskühler sehr trocken (Deutlich unter 0,8 % Wassergehalt): Die kann im testo 360 nicht erkannt werden. Der Zuschlag von 0,8 % wird dennoch beauf- schlagt. Wie kann das Problem beseitigt werden? - Abgleich über Prüfgaseingang statt über Sondenspitzen (es gibt keinen Zuschlag,...

  • Seite 104: Eingabe Luftdruck

    Meßtechnische Hinweise Eingabe Luftdruck Ortshöhentabelle: Um die mit dem Staurohr ermittelten Differenzdruckwerte in die Strömungs- geschwindigkeit umrechnen zu können, wird der am Meßort vorliegende Luftdruck benötigt. Dieser muß vor der Messung über das Untermenü ”Staurohrfaktor” in der Ortshöhe Luftdruck Ortshöhe Luftdruck Einheit hPa (=mbar) eingegeben werden.

  • Seite 105: Formeln

    Formeln Umrechnung ppm in mg/m mit Verwendung des gemessenen O2-Wertes (je nach Brennstoff frei wählbar) 21 - O 2 -Bezug CO (mg/m 3 ) CO = x CO (ppm) x 1,25 (21-O 2 ) Sauerstoffgehalt der Luft gemessener Sauerstoffgehalt 21 - O 2 -Bezug NO x (mg/m 3 ) NO x = x NO (ppm) + NO 2 (ppm) x 2,05...

  • Seite 106: Umrechnung Von Ppm In G/Gj

    SO 2 (ppm) x FBr x 3,6 x 2,93 21-0 2 gemess. FBr siehe ”Brennstoffauswahl” Hotline Haben Sie Fragen zur Testo-Software, so rufen Sie uns an. Sie erhalten kotenlose Info unter der OTLINE 0 76 53 / 6 81 - 3 30...

  • Seite 107: Technische Daten

    240-260 ppm CO (ca. 80 % des Messbereichsendwertes). Die Erfassung von Messwertenüber diesem so definierten Messbereich ist jedoch bis zum Endwert des Sensors möglich. Mess- größter größter Meßbereich mit Genauigkeit testo 360 Einstellzeit t 90 größe Messbereich Meßbereichserweiterung bei 6m-Gasweg 1.)

  • Seite 108: Technische Daten Und Zubehör

    115 / 230 V umschaltbar Schlauchheizung für beheizte Das Anschlussfeld Peristaltik-Pumpe, Kondensatwege 50-60 Hz Gasentnahme (Option) beheizter Kondensatausgang Gasausgang Prüfgas Elektr. Leistungs- 360 VA abnehmbares Notebook Bedieneinheit positiver Differenzdruck (Überdru (bei 2,2 m Heizschlauch) aufnahme (Befestigung über Industrie- negativer Differenzdruck Meß-...

  • Seite 109: Allgemeine Technische Daten Und Zubehör

    Sie schützt das testo 360 bei Dauermessun- gen im Freien gegen Schlagregen oder extre- me Sonneneinstrahlung. Sie wird dazu ein- fach über das testo 360 gestülpt. Die Tasta- tur des testo 360 bleibt bedienbar. auch das Zubehör bleibt unter der Haube vor Witterungseinflüssen geschützt.

  • Seite 110: Die Prüfgasumschaltbox

    140 x 120 x 115 mm (B x T x H) Abmessungen: 1,8 kg Gewicht: verwendet werden, der auf die Umschaltbox Über 5 Magnetventile, die vom testo 360 montiert wird. Bei Verwendung der gesteuert werden Multifunktionssonde ist die Verwendung der (Option Best. Nr. 0440.0085 oder 0440.0088), Prüfgasumschaltbox notwendig, um über-...
  • Seite 111 Inhalt Seite Stichwortverzeichnis ........5.2...
  • Seite 112 Stichwortverzeichnis Seite Abgasfeuchte ......................3.15 Ablauf einer Messung ....................3.6 Abschaltschwellen ....................3.18 Absolutfeuchtemessung..................3.38 Absorptionsmaterial ..................2.32, 6.14 Adapter Prüfgas/Industrie-Sonde................2.5 Akku ........................1.4 Alarmausgang ......................3.20 Analogausgang ....................2.24, 3.18 Anschlüsse ......................2.4 Anzeigenreihenfolge ....................3.17 ASCII-Daten ....................2.33, 3.29 Aufwärmphase ......................3.10 Auswerte-Software ....................2.35 Auswertung von Daten..................2.37 Automatik-Messung ....................3.28 Automatik-Software ............2.34, 3.5, 3.12, 3.21-3.25, 3.28 Autostart ........................3.21 Basis-Software ........2.33, 3.5, 3.10-3.11, 3.13-3.20, 3.25-3.27, 3.29 Beheizter Filter im beheizten Schlauch ..............2.18...
  • Seite 113 Stichwortverzeichnis Seite Gasausgang ......................2.7 Gasdruck ......................2.21, 2.22 Gaseingang Verdünnungsluft oder N ..............2.9 Gasliste ........................3.20 Gaswege ........................2.5 Gehäuse ..................2.7, 2.13, 2.14, 2.15 Geschwindigkeit ....................3.15 Hinzufügen von Meßgrößen..................3.43 Histogramm ......................3.15 Inbetriebnahme ................2.19, 2.23, 2.28, 2.32 Industrie-Rauchgas-Sonde ..................2.16 IR-CO -Modul......................4.7 Kabelverbindungen ................2.7, 2.9, 2.24 Kondensat ......................2.7 Kondensatförderpumpe ..................6.10 Kurzzeitmessung ....................3.10...
  • Seite 114 Stichwortverzeichnis Seite Sicherungen ......................6.19 Skalierung Analogausgänge ................3.19 Spannungsversorgung ....................2.8 Speicherkapazität....................3.14 Speicherzyklus ......................3.14 Startzeit ........................3.21 Staurohr ........................3.36 Steckverbindungen (elektrisch) ................2.13 Steckverbindungen (Gas) ..................2.13 Strömungsgeschwindigkeit ..................3.37 Strömungsmessung ....................3.15 Tabelle ........................3.15 Tabellenkalkulation ....................2.37 Technische Daten....................4.17 Transportwagen ....................2.29 Trouble shooting......................6.2 UBIAS ........................6.20 Überdruck-Einfluß....................4.11 Umgebungstemperatur ..................4.5 Umschaltung ......................2.8 Verdünnung ......................2.10 Verdünnung Meßgas ....................4.12...

  • Seite 115: Service Und Wartung

    360 ........

  • Seite 116: Trouble Shooting Vor Ort

    - undicht - Schraubverbindungen prüfen ist in Ordnung, nur eine oder zwei Meßgrößen sind abweichen) - Prüfgasüberprüfung vom testo 360 und der stationären Anlage - Nullpunkt testo 360 starten c) Durchfluß zu gering (Fehlermeldung) Keramikfilter zugesetzt? Teflonfilter zugesetzt?

  • Seite 117: Wartung Vor Und Nach Einer Messung

    Sondenrohre in heißes Wasser legen und bewegen. Anschließend mit Luft aus- blasen. Hotline Haben Sie Fragen zur Testo-Software, so rufen Sie uns an. Sie erhalten kotenlose Info unter der OTLINE 0 76 53 / 6 81 - 3 30...

  • Seite 118: Wartung Vor Und Nach Einer Messung Testo

    - beheizter Filter im Meßgasschlauch - im testo 360 am Ausgang des Gaskühlers Frischluftweg Bei zu niedriger Pumpenleistung Frischluftweg kontrollieren: - Partikelfilter im testo 360 am Anschluß 3 des Frischluftventils -Filterpatrone für Frischluft-Filterung Sichtkontrolle bezüglich ausreichender Filterkapazität (Farbwechsel von grün nach hellbraun).

  • Seite 119: Zellen- Und Filterwechsel

    Einfache Wartungsarbeiten, Wechsel und Nachrüstung von Gassensoren, Wechsel von defekten Modulen und Baugruppen. Öffnen des Gerätes für Wartungsarbeiten - Verbindung (RS 232) und Ladegerät des Notebooks am testo 360 lösen. - Öffnen Sie die innere Abdeckung der Analysebox, indem Sie die beiden Vor dem Öffnen Schrauben im oberen Bereich der Abdeckung mit Hilfe eines Kreuzschlitzschraubendrehers lösen (siehe Skizze).

  • Seite 120: Wechseln Des Partikelfiltermaterials

    @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ @@ Alle im testo 360 eingebauten Partikelfilter können geöffnet und das Filtermaterial ausgetauscht werden.

  • Seite 121: Meßzellenwechsel

    Zellen- und Filterwechsel Federbügel Die NO-Meßzelle ist zur Erhaltung der Abgleichdaten an eine 9 Volt Batterie angeschlossen. Stellen Sie fest, ob die Kabelverbindung intakt ist. Die Batterie darf erst kurz vor der Druckplatte Montage abgenommen werden. Der Einbau muß dann innerhalb einer Stunde erfolgen! Das Batteriekabel bleibt an der Meßzellenplatine.

  • Seite 122: Wechseln Eines Defekten Co2-Sensors

    -Sensors Beim CO -Sensor handelt es sich - im Gegensatz zu den übrigen Gassensoren des testo 360 - um einen Infrarot-Sensor, der sich nicht wie die Meßzellen verbraucht. Deshalb ist ein Austausch durch den Anwender nicht notwendig. Sollte der CO -Sensor defekt sein, muß...

  • Seite 123: Reinigen Des Gaskühlers

    Zellen- und Filterwechsel Reinigen des Gaskühlers Öffnen Sie den Gehäusedeckel (siehe Seite 6.5) - Entfernen Sie die Befestigungsschraube des Abdeckblechs oberhalb des Gaskühlers. - Nehmen Sie das Abdeckblech nach oben aus dem Gerät heraus. Kein Wasser in das - Entnehmen Sie die Isolierung des Gaskühlers. Gaskühlergefäß...

  • Seite 124: Wechseln Der Pumpenkassette Der Kondensatförderpumpe

    Zellen- und Filterwechsel Wechseln der Pumpenkassette der Kondensatförder- pumpe - Öffnen Sie den Gehäusedeckel (siehe Seite 6.5) - Pumpeneinschub nach oben herausnehmen. - Bauen Sie die Pumpenkassette der Kondensatförderpumpe aus indem Sie die Schnapphaken auf beiden Seiten der Kassette drücken und die Kassette abheben.

  • Seite 125: Reinigen Der Hauptgaspumpe

    Zellen- und Filterwechsel Reinigen der Hauptgaspumpe - Öffnen Sie den Gehäusedeckel (siehe Seite 6.5) - Pumpeneinschub nach oben herausnehmen. - Ziehen Sie die Schläuche S 8 und S 9 vom Pumpenkopf. - Lösen Sie die 4 Befestigungsschrauben am Pumpenkopf der Haupt- gaspumpe.

  • Seite 126: Wechseln Der Lüfterfilter

    Zellen- und Filterwechsel Wechseln der Lüfterfilter - Schrauben Sie die zwei Befestigungsschrauben der Ventilatorenabdeckkappe rechts am Gerät ab. - Nehmen Sie die Abdeckung ab. - Holen Sie die Filtermatten, die sich in der abgenommenen Abdeckung befinden, heraus. - Reinigen Sie die Filtermatten mit Druckluft oder Spiritus. Gegebenfalls alte Filtermatten durch neue ersetzen.

  • Seite 127: Reinigen Der Kühllamellen Des Gaskühlers

    Zellen- und Filterwechsel Reinigen der Kühllamellen des Gaskühlers - Entfernen Sie die zwei Befestigungsschrauben der Ventilatorenabdeckkappe. - Nehmen Sie die Abdeckung ab. Dahinter befindet sich die Lüfterplatte, an der vier Gerätelüfter befestigt sind. - Lösen Sie die sechs Befestigungsschrauben der Lüfterplatte. Vor dem Öffnen Netzstecker ziehen! - Klappen Sie die Lüfterplatte nach unten weg.

  • Seite 128: Wechsel Des Absorptionmaterials Co2-Frischluftfilter

    • Nach dem Füllen Granulat wiederum mit einem Filter (2) abdecken und mit Endstück (1) verschließen. • Filtergehäuse (3) mit einem Schlauchstück am Frischlufteingang des Anschluß- feldes der Analysebox testo 360 anschließen. • Beide Schlauchklemmen (4) öffnen. • Nach einer durchgeführten Messung beide Schlauchklemmen (4) wieder ver- schließen, ansonsten hoher Verbrauch des CO...

  • Seite 129: Reinigung Und Filterwechsel Beheizter Schlauch

    Zellen- und Filterwechsel Reinigung und Filterwechsel beheizter Schlauch 0401.0398 0401.0399 Reinigung beheizter Schlauch Durch Verunreinigungen aufgrund von Ablagerungen pulverartiger Substanzen, Kleber oder anderen thermisch isolierenden Materialien treten an der Oberfläche des beheizten Gasentnahmeschlauches Überhitzungen auf. Die Schlauchleitung sollte sowohl von außen als auch von innen nicht mit aggressiven Flüssigkeiten gereinigt werden.

  • Seite 130: Nachrüstung

    Nachgerüstet wird von links nach rechts, d. h. Sie wählen den ersten freien Platz vom O 2 -Modul aus gesehen. Hotline Haben Sie Fragen zur Testo-Software, so rufen Sie uns an. Sie erhalten kotenlose Info unter der OTLINE 0 76 53 / 6 81 - 3 30...

  • Seite 131: Nachrüstung

    NO2- und SO2- Modul nachrüsten Im Nachrüstsatz befindet sich das zusammengebaute Modul, ein Schlauch- bogen und ein Anschlußkabel. Im Deckel des testo 360 befindet sich ein Bestückungsschild. Bei Nachrüstung einzelner Module aktualisieren Sie bitte dieses Schild durch Ankreuzen der entsprechenden Meßgröße.

  • Seite 132: No-Modul Nachrüsten

    Beachten: Federbügel in die obere Nut klemmen. Freigabe des nachgerüsteten Moduls Nach dem Sie das testo 360 mit dem Nachrüst-Modul erweitert haben, setzen Sie den Deckel auf das Gehäuse und verschrauben es wieder (Schrauben nicht zu stark anziehen). Schalten Sie das testo 360 ein.

  • Seite 133: Sicherungen

    Sicherungen Sicherung Daten Absicherungsbereich Bei Defekt zeigt sich folgendes Fehlerbild x Si 1 2,5 A / 250 V M Netzteil Notebook - Keine Aufladung des Notebooks möglich. x Si 2 5 A / 250 V M Versorgungsspannung - Heizschlauch wird nicht aufgeheizt. Heizschlauch x Si 3/Si 4 10 A / 250 V T...

  • Seite 134: Fehlermeldungen Und Deren Behebung

    - Evtl. defekter Gassensor - BIAS-Versorgung der Meßzelle - Akku-Spannung im testo 360 Error 14* ist abgefallen. Akku-Spannung prüfen (Spannung < 7.0 V Akku im testo 360 ist unter die Mini- tauschen) mal-Spannung abgefallen - Elektronik überprüfen - Gerät neu laden -Linearisierungsbereich des Abgleich neu durchführen...
  • Seite 135 Fehlermeldungen und deren Behebung Meldung Ursache Behebung "Startzeit liegt in der Beim Konfigurieren der Meldung mit Taste ”OK” bestätigen. Korrekte Eingabe Vergangenheit" automatischen Messung können vornehmen, "Dieser Wert muß zwischen %d min folgende Hinweise angezeigt und %d h liegen" werden. "Nur bei gegebener Startzeit kann ein Ende vorgegeben werden"...
  • Seite 136 Fehlermeldungen und deren Behebung Meldung Ursache Behebung "Eingabefehler bei Keine Angabe der Meldung mit Taste ”OK” Prüfgaskonzentration" Püfgaskonzentration. bestätigen und Prüfgas- konzentration eingeben. "Messwertabweichung! Möchten Beim Prüfen wurde die zulässige Meldung mit Taste ”OK” Sie sofort abgleichen" Sollwertabweichung überschritten. bestätigen. "Nullpunktfehler ! Möchten Sie Bei der Nullpunktsüberprüfung Meldung mit Taste ”OK”...
  • Seite 137 Fehlermeldungen und deren Behebung Meldung Ursache Behebung "Gerätekonfigurationsdatei nicht Gerätekonfiguration nicht gefunden. Meldung mit Taste ”OK” gefunden." bestätigen. "Gerätekonfigurationsdatei nicht Gerätekonfigurationsdatei nicht Meldung mit Taste ”OK” gefunden. Es wurde eine Datei mit gefunden und Default-Datei bestätigen. Voreinstellungen erstellt." angelegt. "Adressdatei beschädigt." Konfigurationsdateien beschädigt.
  • Seite 138 UBIAS-Spannung abgefallen war. 2 Stunden möglich. Die UBIAS-Spannung wird wieder aktiviert. Hotline Haben Sie Fragen zur Testo-Software, so rufen Sie uns an. Sie erhalten kotenlose Info unter der OTLINE 0 76 53 / 6 81 - 3 30 6.24...

  • Seite 139: Bestellnummern Und Ersatzteile

    Kugelhahn in Multifunktions-Sonden (nur für testo 360-1) * ....... .auf...
  • Seite 140 Montageflansch ..............0554.0760 Kompakt-Gasaufbereitung testo 339, zur Gasentfeuchtung an der Sonde .....0563.3390...
  • Seite 141 Schlauchfiltereinsatz für beheizte Gasentnahmeschläuche (Packung mit 5 Stück) ....0554.0393 Entnahmeschlauch unbeheizt, Länge 2,20m, (nur für testo 360-2)......0554.0360 Versorgungsschlauch komplett, Länge 2,20m .
  • Seite 142 Hauptsitz/Head office Testo Postfach 11 40, D-79849 Lenzkirch Testo-Straße 1, D-79853 Lenzkirch Telefon (0 76 53) 6 81 - 0 Telefax (0 76 53) 6 81 - 1 00 E-Mail: info@testo.de http://www.testo.com 6.28...
  • Seite 143 Inhalt Seite Auswerte-Software Lizenzvereinbarung ................7.4 Programm Auswerte-Software ..............7.5 Funktionsumfang ..................7.5 Installation der Auswerte-Software ............7.5 Vorbereitung ..................7.5 Systemvorraussetzung ................7.6 Installationsprogramm................7.6 Registrierung ..................7.6 Mausfunktionen..................7.7 1st Session - eine Kurzanleitung............7.7 Funktionsumfang ..................7.7 Programmstart ..................7.7 Kurzbedienleisten ..................7.8 Menüaufbau ..................7.8 Darstellen einer Meßwertreihe als Diagramm........7.9 Graphikfunktionen................7.10 Funktion Lupe ..................7.10 Funktionen innerhalb einer Ansicht..........7.10...
  • Seite 144 Inhalt Seite Effektives Arbeiten Hauptmenüpunkt ”Ansicht” ..............7.21 Ansicht ”Neu” ................7.21 Ansicht ”Bearbeiten” ..............7.21 Ansicht ”Entfernen” ..............7.21 Ansicht ”Anordnen” ..............7.21 Ansicht ”Speichern” ..............7.22 Bearbeitungsmöglichkeiten in Ansichten ........7.22 Diagramme ................7.22 Funktionen zur Bearbeitung der Achsen ......7.22 Einstellungen der Y-Achse ..........7.22 Y-Achse bearbeiten ............7.23 Einstellmöglichkeiten der X-Achse ........7.23 Das Dialogfenster ”Kurve bearbeiten”...
  • Seite 145 Inhalt Seite Tips und Tricks ..................7.41 Laden und darstellen mehrerer Kurven ..........7.41 Glätten oder Datenreduktion bei Kurven?........7.41 Datenreduktion ................7.41 Löschen von Zeilen in Tabellen ............7.42 Tips zum Ausdruck ................7.42 Druckerprobleme ................7.43 Datenexport über Datei..............7.43 Darstellen großer Graphiken............7.43 Häufig auftretende Fehler und deren Ursache ........7.44...

  • Seite 146: Auswerte-Software Lizenzvereinbarung

    Person zu vertreten haben, von der Testo GmbH & Co Lenzkirch in Anspruch genommen werden. Beschränkte Garantie Testo garantiert für einen Zeitraum von 90 Tagen ab Erwerb der Software durch den Käufer oder für einen längeren Mindestzeitraum, wenn ein solcher in den Gesetzen des Landes vorgeschrieben ist, in dem das Produkt verkauft wird, daß...

  • Seite 147: Auswerte-Software

    Auswerte-Software Programm Auswerte-Software Die Auswerte-Software ist ein W -Programm, mit dem Daten von testo Meß- INDOWS und Speichergeräten graphisch am Bildschirm präsentiert, bearbeitet und durch Druck dokumentiert werden können. Sinn und Zweck dieses Programms sind: - einfache Bedienbarkeit durch graphische Bedieneroberfläche und situationsbezo-...

  • Seite 148: Installationsprogramm

    Um Sie als Auswerte-Software-Benutzer über Neuerscheinungen oder Updates zu informieren, und um den Testo-Service in Anspruch nehmen zu können, füllen Sie bitte die Registrierkarte aus und senden Sie diese an Testo oder Ihre Landesvertre- tung zurück. Wenn Sie die Auswerte-Software das erste Mal aufrufen, müssen Sie Ihren Namen und den NamenIhrer Firma eingeben.

  • Seite 149: Mausfunktionen

    Sie später sicher und effektiv mit dem Programm arbeiten. Das Programm „Auswerte-Software“ befindet sich jetzt auf Ihrem Arbeitsplatzrech- ner, es kann durch zweimaliges Anklicken (Doppelklick) des Testo-Symbols gestar- tet werden. Programmstart Zeigen Sie mit der Maus auf das Testo-Symbol und drücken Sie zweimal die linke Maustaste.

  • Seite 150: Kurzbedienleisten

    Auswerte-Software Kurzbedienleisten Kurzbedienleisten (Toolbars) dienen zur schnellen Ausführung von Kommandos. Am oberen Bildrand befindet sich eine umschaltbare Kurzbedienleiste, mit der die wich- tigsten Programmfunktionen direkt erreicht werden können. Je nach Darstellungstyp kann im Menü „Optionen“ eine zusätzliche (senkrechte) Leiste (Palette) aufgerufen werden.

  • Seite 151: Darstellen Einer Meßwertreihe Als Diagramm

    Auswerte-Software Ansicht: Mit diesem Menüpunkt werden Darstellungselemente (wie zum Beispiel Dia- gramm, Tabelle, Skala, usw.) bearbeitet und Meßdaten zur Ansicht gebracht. Analyse: Beinhaltet statistische Funktionen zur Auswertung der Meßdaten. Die Auswerte- Version bietet die Möglichkeit, eigene Formeln einzugeben und zu bearbeiten. Optionen: Ein- und ausblenden von Funktionszeilen, globale Einstellungen des Programms.

  • Seite 152: Graphikfunktionen

    Auswerte-Software Weitere Darstellungsmöglichkeiten Tabelle Skala Analog Zahlenfeld Histogramm Parametrischer Graph Graphikfunktionen Nachdem ein Linienzug in einem Fenster dargestellt wurde, können verschiedene Graphikfunktionen verwendet werden. Funktion Lupe Wählen Sie aus der Werkzeugleiste das Lupensymbol aus. Mit der Lupe können Daten genauer betrachtet werden, wenn eine Ausschnittvergröße- rung angefertigt wird.
  • Seite 153 Auswerte-Software Ausschnittfenster verschieben Bei einer Ausschnittvergrößerung zeigen die Rollbalken (unten und rechts) die relati- ve Lage des Ausschnitts im gesamten Wertebereich an. Durch Bewegung des „Knopfes“ (mit der Maus picken und bei gedrückter Maustaste verschieben) kann man das Ausschnittfenster verschieben. Pickt man in den leeren Bereich der Rollbal- kenfelder links oder rechts (beziehungsweise über- oder unterhalb) des Knopfes, wird um eine Fensterbreite in die entsprechende Richtung geblättert.

  • Seite 154: Funktionen Zur Bearbeitung Der Achsen

    Auswerte-Software Funktionen zur Bearbeitung der Achsen Bei einem Doppelklick (zweimaliges schnelles Klicken) auf eine der beiden Ach- seneinteilungen (X- oder Y-Achse) öffnet sich ein Fenster, in dem alle wichtigen Ein- stellmöglichkeiten zu der dazugehörigen Achse bearbeitet werden können. Einstellungen der Y-Achse Achsenteilung: Durch einen Auswahlknopf kann zwischen linearer und logarithmischer Achsen- teilung gewählt werden.

  • Seite 155: Zeitachse (X-Achse) Einstellen

    Auswerte-Software Zeitachse (X-Achse) einstellen Klickt man zweimal rasch hintereinander in den Zeitachsenbereich, erhält man die Möglichkeit, Veränderungen an der Zeitachse vorzunehmen. Bei laufender Messung wird dieses Zeitfenster einen Ausschnitt, der die letzten erfaßten Werte anzeigt, ent- halten. Einstellungen der Zeitachse Die Art, wie die Meßdaten auf der Zeitachse dargestellt werden, wird mit dieser Ein- stellung manipuliert.

  • Seite 156: Hilfe Verwenden

    Auswerte-Software Funktionen zur statistischen Berechnung Wird in der Menüleiste der Menüpunkt "Analyse" gewählt, erscheint ein Untermenü mit zwei Punkten. Der Untermenüpunkt "Berechnung" öffnet ein Dialogfeld mit der Bezeichnung "statistische Berechnung". Wählen Sie im Auswahlfenster "Daten- reihe" die Datenreihe aus, für die Sie statistische Berechnungen durchführen möch- ten.

  • Seite 157: Effektives Arbeiten

    Kapitel „effektives Arbeiten“ zeigt Ihnen die vorhandenen Verfahren und Vorgehensweisen. Dateifunktionen Die mit einem Testo-Meßgerät erfaßten Meßdaten können auf Diskette oder Fest- platte gespeichert werden, um zu einem späteren Zeitpunkt wieder mit der Funktion „Laden“ zurückgeholt zu werden. Meßprotokolle können darüber hinaus entweder in Tabellenform oder graphisch auf- bereitet als Diagramm gedruckt werden.

  • Seite 158: Datenbereich

    Auswerte-Software Datenbereich Normalerweise werden Sie alle Meßdaten eines Meßprotokolls in eine Datei schrei- ben. Die Auswerte-Software bietet die Möglichkeit, in einer Tabelle bestimmte Datensätze (zum Beispiel Nr. 20 bis Nr. 68) mit der Maus zu markieren und nur die- sen Bereich zu speichern. Wurde in einer Tabelle eine Datenmarkierung vorgenom- men, kann der Punkt „Markierung“...

  • Seite 159: Drucken

    Auswerte-Software Drucken Seitenvorschau (Preview) Bei Betätigen dieser Taste erscheint ein von anderen Windows-Programmen bekannter Seitenvorschau-Bildschirm. Die Darstellung von Grafiken und Tabellen erscheint so, wie sie später beim Ausdruck auf dem Drucker sein wird. Mit der ein- geblendeten Lupe können bestimmte Bildteile vergrößert werden (zwei Zoom-Stu- fen).

  • Seite 160: Schrift

    Auswerte-Software • Bedingungen (4) Eine Kommentarzeile zur Eingabe von Meßbedingungen. • Kommentar (5) Hier können max. fünf Zeilen Kommentar zum Meßverlauf oder einer Tabelle einge- geben werden. • Weitere Felder Die weiteren Felder in dieser Ansicht werden vom Programm selbst ausgefüllt (z. B. Kanalzahl, Startzeit, Endezeit, usw.).

  • Seite 161: Einstellungen Laden

    Auswerte-Software Einstellungen laden Früher abgespeicherte Geräteeinstellungen (Meßkanäle, Meßrate, usw.) können gela- den werden. Im Dialog „Einstellungen laden“ werden Dateien mit der Erweiterung „*.cfg“ angezeigt. Wählen Sie die gewünschte Konfigurationsdatei aus und betätigen Sie den Schalter „OK“. Einstellungen speichern Gerätedaten (siehe oben) können als Einstellungs-dateien gespeichert werden. Geben Sie im Dialogfenster „Einstellungen speichern“...

  • Seite 162: Funktionen Im Fenster Protokollkopf

    Auswerte-Software Funktionen im Fenster Protokollkopf Schließen: Das Dialogfenster wird geschlossen, die Funktion wird abgebrochen. Ansehen: Das ausgewählte Protokoll wird als Darstellungselement auf den Bildschirm gebracht (Auswahl: Diagramm, Tabelle, usw.). Kanalinfo: Im Dialogfenster „Kanalinfo“ können Sie im Feld „Name“ dem ausgewählten Meßkanal eine neue Bezeichnung geben.

  • Seite 163: Hauptmenüpunkt "Ansicht

    Auswerte-Software Hauptmenüpunkt ”Ansicht” Unter „Ansicht“ sind alle Wahlmöglichkeiten zur graphischen und tabellarischen Darstellung von Meß-daten hinterlegt. Diagramme und Tabellen können hier erstellt, bearbeitet, entfernt, angeordnet und gespeichert werden. Im folgenden werden die einzelnen Menüpunkte besprochen und anschließend die zu den Graphiken gehören- den speziellen Funktionen.

  • Seite 164: Ansicht "Speichern

    Auswerte-Software Ansicht „Speichern“ Diese Funktion ermöglicht das Abspeichern einer Art Ansicht. Ein dargestellter Wer- teverlauf in einem Diagramm, einer Skala, einer Tabelle, usw. wird mit Textkommen- taren, Ausgleichsgeraden, Linienattributen, Druckerkommentaren, usw. auf Diskette oder Festplatte gespeichert. Die Dateierweiterung ist hier „*.viw“ (VIEW). Ein Meßprotokoll muß Hinweis: zuerst als „*.prn“- Datei abgespeichert werden, bevor eine Ansichtsda- tei erzeugt werden kann.

  • Seite 165: Y-Achse Bearbeiten

    Auswerte-Software Y-Achse bearbeiten Wird zweimal schnell hintereinander (Doppelklick) in den Y-Achsenbereich (mit,Ska- lenbeschriftung) ge-klickt, öffnet sich das Dialogfenster „Achse Meßwert einstellen“. Mit „Achsenteilung“ bestimmen Sie, ob die Darstellung linear oder logarithmisch erfolgt. „Automatische Skalierung“ ist die Voreinstellung des Skalie- rungsmodus. Bei automatischer Skalierung wird die Meßkurve bestmöglich in den verfügbaren Wertebereich gelegt.

  • Seite 166: Das Dialogfenster "Kurve Bearbeiten

    Auswerte-Software Teilungsdichte: Diese Einstellung ist identisch mit der Teilungsdichte der Y-Achse, nur daß hier die Zeituntergliederung verfeinert bzw. vergröbert werden kann (siehe auch Y-Achseneinstellungen). Wenn der Auswahlknopf „manuell” gewählt wird, erscheint ein Eingabefeld mit der Bezeichnung „Intervall”. Geben Sie hier das gewünschte Intervall der y-Achsenun- terteilung ein.

  • Seite 167: Spezielle Funktionen Zur Analyse Von Meßkurven

    Auswerte-Software Farbe: Der Schaltknopf „Farbe“ öffnet ein weiteres Dialogfenster. Unter den verfügbaren Grundfarben können Sie einer Meßkurve eine beliebige Farbe zuweisen. Nach betätigen der Taste „OK“ gelangen Sie zurück in das Diagramm. Die Linienfarbe der Meßkurve wurde jetzt entsprechend Ihrer Auswahl geändert. Hinweis: Eine Farbauswahl in diesem Kontrollfenster gilt nur während einer Pro- grammsitzung.

  • Seite 168: Graphische Mittelwertbildung

    Auswerte-Software Graphische Mittelwertbildung Wird das Symbol „Mittelwertbildung“ in der Werkzeugleiste oder der Palette ange- wählt, erscheint nach dem Anklicken der gewünschten Kurve ein Rechteck auf dem Bildschirm. Im Innern des Rechtecks erscheint eine Linie in Kurvenfarbe, die dem arithmetischen Mittelwert aller Meßwerte innerhalb dieses Rechtecks entspricht. In der Statuszeile am unteren Rand des Bildschirms erscheint die Angabe.

  • Seite 169: Beschriften Von Kurvenzügen

    Auswerte-Software Verwendungszweck: Wenn zum Beispiel der Regressionsgrad der Ausgleichskurve auf „1“ eingestellt ist, wird die „Ausgleichsgerade“ innerhalb des Rechtecks gezeichnet. Diese Gerade ist ein Maß für die Steilheit der Kurve innerhalb des aufgespannten Rechtecks. Bei einem Regressionsgrad „2“ wird ein Parabelbogen in den Ausschnitt gelegt. Bei einer Regression „3“...

  • Seite 170: Symbol "Fehlerstatus

    Auswerte-Software Symbol „Fehlerstatus“ In Tabellendarstellung ist der Schaltknopf „S“ verfügbar. Einige Testo-Meßgeräte geben beim Auftreten eines Fehlers einen Fehlerstatus ab. Die Bedeutung (als Text) dieses Fehlerstatus kann mit der Fehlerstatustaste abgelesen werden. Bewegen Sie dazu den Maus-Cursor auf dieTabellenstelle mit der verschlüsselten Fehlermeldung und klicken Sie auf den Tabelleneintrag.

  • Seite 171: Darstellungselemente

    Auswerte-Software Darstellungselemente Darstellungselement Tabelle Wird eine neue Tabelle geöffnet, gelangen Sie in das Auswahlfenster „Dargestell- tes Meßprotokoll“. Wählen Sie wie bei der Darstellungsart „Diagramm“ die Spalte aus, die in der Tabelle dargestellt werden sollen. Wenn Sie in diesem Fenster nur bestimmte Tabellenspalten an- Hinweis: wählen, haben Sie die Möglichkeit, beim Ausdruck der Tabelle einzelne Datenreihen zu unterdrücken.

  • Seite 172: Darstellungselement Skala

    Auswerte-Software Darstellungselement Skala Wählen Sie den Typ Skala und bestätigen Sie mit „OK“. Hinweis: Wenn Sie eine Skala mit Datum aus dem Speicher darstellen wollen, wird die Fehlermeldung „Die Skala wird nur den letzten Wert des Pro- tokolls anzeigen“ erscheinen. Skalen sind hauptsächlich für den Einsatz im OnLine-Betrieb gedacht.

  • Seite 173: Darstellungselement Parametrischer Graph

    Auswerte-Software Funktionen Wenn Sie zweimal schnell hintereinander (Doppelklick) auf die Skala eines Histo- gramm-Balkens klicken, erscheint das Fenster „Achse einstellen“. Die Farben für die Grenzwerte werden wieder mit der Pinselfunktion in der Palette eingestellt. Hinweis: Im Menüpunkt ”Optionen“, „globale Einstellungen“ können Sie das Feld Farbcodierung ankreuzen.

  • Seite 174: Analyse

    Auswerte-Software Speichern einer Ansichtsdatei Eine Ansichtsdatei beinhaltet alle auf dem Bildschirm befindlichen Darstellungsele- mente, Kommentare, Farbeinstellungen, usw. mit Ausnahme des graphischen Mittel- wertes. Wählen Sie in der Datei „Auswahlbox“ ein Verzeichnis und einen Dateina- men. Mit diesem Menüpunkt wird eine Ansichtsdatei wieder geladen (zu einem späteren Zeitpunkt).

  • Seite 175: Verwendung Vordefinierter Formeln

    Auswerte-Software Verwendung vordefinierter Formeln Um dieses Beispiel nachzuvollziehen, laden Sie bitte DEMO4. Wählen Sie Formel „Neu“, um das Formeleingabefenster zu öffnen. Das Eingabefeld „Formel“ ist leer. Im unteren Teil des Fensters finden Sie die Auswahlbox „vordefinierte Funktio- nen“. Klappen Sie die Auswahlbox auf, in dem Sie die Pfeiltaste anklicken. Wählen Sie einen Eintrag durch anklicken mit der Maus aus (Beispiel: Feuchtegrad).

  • Seite 176: Hauptmenüpunkt "Optionen

    Auswerte-Software Hauptmenüpunkt ”Optionen” Die Menüeinträge Symbolzeile, Statuszeile und Palette sind sogenannte Schalt- funktionen. Sind diese Funktionen angewählt, erscheint ein kleines Häkchen vor dem entsprechenden Texteintrag. Die Symbolzeile (Werkzeugleiste, Toolbar), die Statuszeile (am unteren Bildrand) und die Palette können dargestellt oder versteckt werden.

  • Seite 177: Optionen "Schriftart

    Auswerte-Software Optionen ”Schriftart” Dieser Menüpunkt öffnet das bekannte Schritftarten-Auswahfenster. Wählen Sie eine geeignete, nicht zu große Schrift aus. Die gewählte Schrift wird ab jetzt dauernd vom Programm verwendet. Hauptmenüpunkt ”Hilfe” Hilfe verwenden Das Hilfesystem der Software wird geöffnet. Im Hilfe-index sehen Sie das Inhaltsver- zeichnis.
  • Seite 178 Auswerte-Software Muster: Einstellen der Hintergrundfarbe, der Farbe des Gitternetzes und des Musters des Git- ternetzes. Hinweis: Änderungen dieser Attribute wirken sich sofort aus. Die gleichen Funktio- nen unter "Optionen", "Globale Einstellungen" werden erst beim Neuanlegen eines Diagrammes wirksam. Kurve bearbeiten: Beim Anklicken dieses Menüpunktes öffnet sich ein zusätzliches, kleines Fenster mit den Namen aller verfügbaren Kurvenzüge.

  • Seite 179: Kurzmenü In Skalen

    Auswerte-Software Als Vorlage Speichern: Einstellungen, die an der Skalierung, den Grenzwerten, den Farben, usw. innerhalb eines Diagrammes (auch aller anderen Darstellungstypen) gemacht worden sind, können als Vorlage abgespeichert werden. Beim nächsten Öffnen eines Darstel- lungstyps (z. B. "Ansicht" "Neu" wird das neue Darstellungselement, in diesem Fall ein Diagramm, mit der gleichen Skalierung, der gleichen Farbe, etc.
  • Seite 180 Auswerte-Software Markieren: Im Fenster "Kriterien" können Sie Meßdaten nach "Datum/Zeit" oder "von Zeile bis Zeile" eingeben. Die hier eingegebenen Zahlen werden nach Betätigen des Schalters "OK" schwarz unterlegt und sind markiert. Sie können jetzt entweder a) selektiert ausgedruckt werden oder b) in die Zwischenablage kopiert werden c) selektierte Berechnungen auf diese Werte ausgeführt werden.

  • Seite 181: Kurzmenü Im Darstellungselement Parametrischer Graph

    Auswerte-Software Zweck: Verbinden von einzelnen Messungen und kleinen Meßwertblöcken zu einem einheitli- chen Kurvenzug in Diagrammen. Hinweis: Funktion wird nur einwandfrei arbeiten, wenn zwischen den Meßwert- blöcken keine großen Zeitlichen Sprünge sind. Sollen bestimmte Kanäle nach ihrer Bezeichnung sortiert werden, wählen Sie bei "Verbinden" den Punkt "nach Name".

  • Seite 182: Datenexport

    Exportieren einer Graphik in ein Textdokument Zum Schreiben eines Meßberichts soll in den fließenden Text eines Word-Dokumen- tes ein Diagramm der Testo-Professional-Software eingebunden werden. 1. Laden Sie die Meßdaten von der Diskette (bzw. Festplatte) oder lesen Sie ein Speichergerät aus.

  • Seite 183: Tips Und Tricks

    Auswerte-Software Tips und Tricks Laden und Darstellen mehrerer Kurven Wenn bei „Datei öffnen“ eine Datei mit mehreren Meßwertverläufen (zum Beispiel DEMO4. PRN) angewählt wird, wird im Dialogfenster „Protokollkopf“ die Anzahl der Meßkanäle dargestellt. Der schnelle Weg, um die Daten zu sichten, ist, wie im Teil „effektives Arbeiten“...

  • Seite 184: Löschen Von Zeilen In Tabellen

    Auswerte-Software Löschen von Zeilen in Tabellen In der Tabellendarstellung können Zeilen gelöscht werden. Diese Funktion ist sehr nützlich, wenn bestimmte „Ausreißer“ das Aussehen einer Graphik verfälschen oder die Skalierung beeinflußen. Vorgehen: Zeigen Sie mit dem Maus-Cursor auf die Zeile, die gelöscht werden soll. Drücken und halten Sie die Steuerungstaste (Strg) und betätigen Sie die linke Maus-Taste.

  • Seite 185: Druckerprobleme

    Tabulator einstellen. Die Spaltentrenner Tabulator und Semikolon haben sich in der Praxis am besten zum Datenexport bewährt. Bei richtiger Ausführung erscheint nach dem Laden der Testo-Daten in eine Tabellenkalkulation eine mehrspaltige Dar- stellung. Hinweis: Je nach Fremdauswerteprogramm können nicht beliebig große Dateien (z.

  • Seite 186: Häufig Auftretende Fehler Und Deren Ursache

    Auswerte-Software Häufig auftretende Fehler und deren Ursache Fehler/Fehlermeldung Mögliche Behebung Ursache ”Es liegen keine Werte vor...” Sie wollen eine Ansichterstellen und Laden Sie eine Meßwertdatei oder lesen haben noch keine Daten in den Sie einMeßgerät aus. Speicher geladen. ”Zum Drucken muß ein Darstellungsele- Es befindet sich keine Grafik keine Erstellen Sie die gewünschte Grafik ment vorhanden sein.
  • Seite 187 Auswerte-Software Fehler/Fehlermeldung Mögliche Behebung Ursache Beim Grafikprogramm werden Achsenbe- Bestimmte Windows-Schriften haben ein Versuchen Sie es mit einer anderen schriftungen über den Rand geschrieben. größeres Laufmaß (Kerning) als Schriftart oder mit einer anderen Schrift- Standardschriften. größe. Linienzüge in Diagrammen erscheinen in Unter ”Optionen”...
  • Seite 188 7.46...
  • Seite 189 Testo HC-Modul ........

  • Seite 190: Testo Hc-Modul

    Testo HC-Modul Schalter für HC-Modul Bitte beachten: Die Messgenauigkeit des HC-Moduls wird dauerhaft beeinträchtigt bei - zu niedrigen Sauerstoffkonzentrationen - Silikonen und Schwefelverbindungen Schädliche Konzentrationen zerstören das HC-Modul. Sind die Gas-Konzentrationen bekannt, muß das HC-Modul vor Einschalten des Geräts mit dem HC-Modul-Schalter ausgeschaltet werden.

  • Seite 191: Meßprinzip Des Hc-Moduls

    ϑ Abbildung 1: Schematische Darstellung des Testo HC-Wärmetönungssensors. Das Testo HC-Modul im testo 360 arbeitet nach dem Prinzip der Wärmetönung. Ver- einfacht kann das Prinzip wie folgt beschrieben werden: a. Ein elektrischer Strom fließt durch den Platindraht und erwärmt dadurch den Draht und das katalytische Material auf eine Arbeitstemperatur von ca.

  • Seite 192: Was Ist Zu Beachten

    Testo HC-Modul Bedienungshinweise Was ist zu beachten? Um HC mit dem testo 360 zu messen, wählen Sie die Meßgröße CxHy in der Meß- größenauswahl aus. a. Wegen des Meßprinzips (Wärmetönung), muß zu jedem Zeitpunkt ausreichend Sauerstoff am Sensor vorhanden sein, da sonst das Modul unwiderbringlich zer- stört wird.

  • Seite 193: Technische Daten

    Testo HC-Modul Technische Daten Das Testo HC-Meßmodul ist gedacht zur Messung von Methan, Ethan, Propan oder Butan im Rauchgas. Das Modul wird bei Testo standardmäßig auf Methan abge- glichen. Somit erfolgt die Anzeige in Vol% Methan. Wenn Sie standardmäßig nicht Methan sondern ein anderes Gas messen wollen, können Sie das HC-Meßmodul auf dieses Gas abgleichen.

Inhaltsverzeichnis
