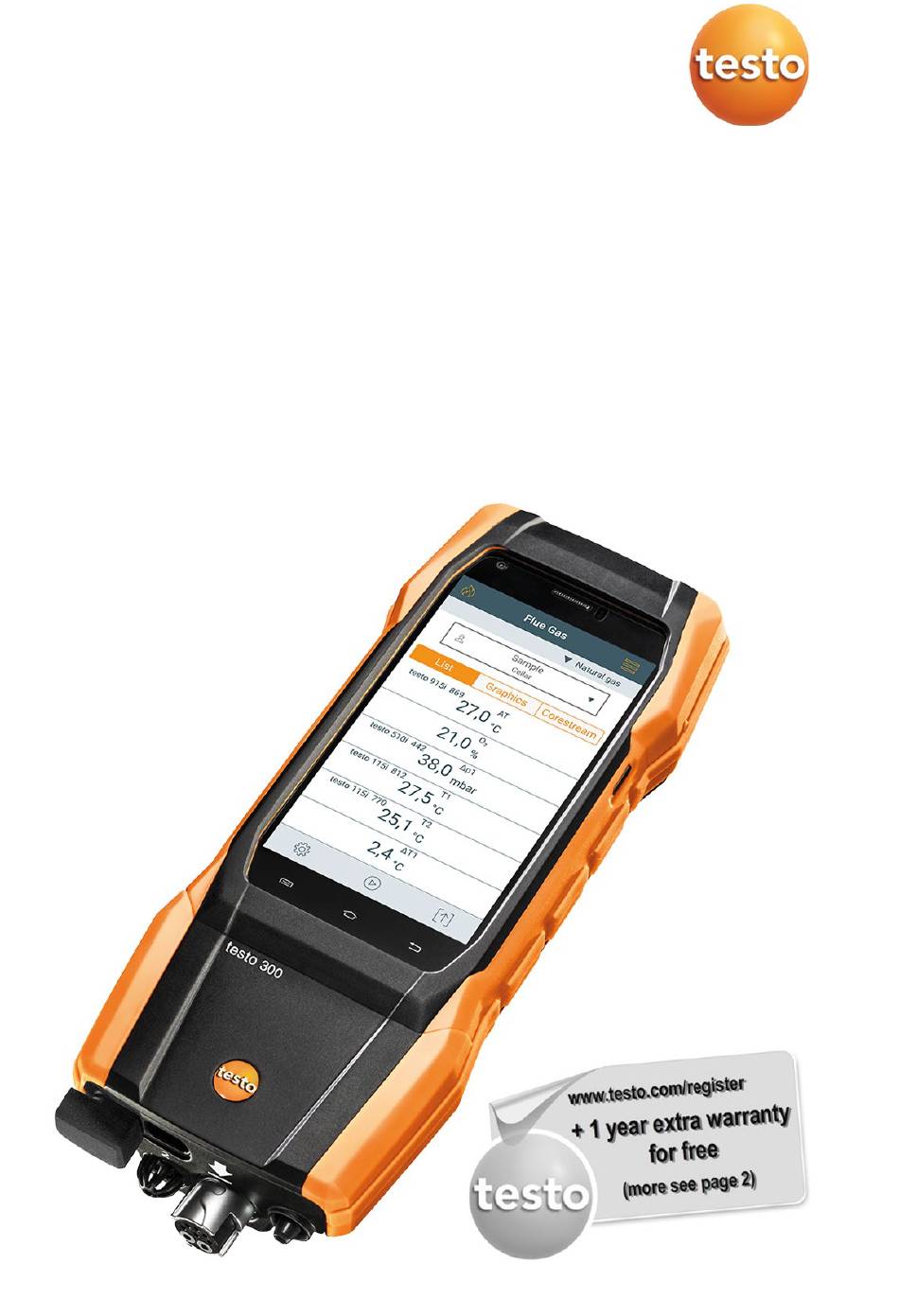

- Seite 1 300 NEXT LEVEL - Abgas-Messgerät Kurzanleitung...
- Seite 2 Registrieren Sie Ihr Testo-Produkt unter www.testo.com/register und erhalten Sie 1 Jahr kostenlose Garantieverlängerung. Die Produktregistrierung ist bis 30 Tage nach Produkterwerb zulässig. Produktregistrierungsbedingungen sowie teilnehmende Länder unter www.testo.com/register...
-
Seite 3: Inhaltsverzeichnis
Übersicht Optionen ( ) ..............15 Übersicht Messdaten verarbeiten ( ) ..........16 In 3 Schritten zu den Messdaten ............17 Anbindung von Smart Probes und testo Smart App ......18 testo Bluetooth ® Connector (0554 3004) anbringen ......18 7.6.1 Mit dem Gerät kompatible Smart Probes .......... -
Seite 5: Zu Diesem Dokument
Beachten Sie besonders die Sicherheits- und Warnhinweise, um • Verletzungen und Produktschäden zu vermeiden. 2 Sicherheit und Entsorgung Beachten Sie das Dokument Testo Informationen (liegt dem Produkt bei). 3 Produktspezifische Sicherheitshinweise VORSICHT Das Kondensat kann säurehaltig sein. Gefahr von Verätzungen an der Hand! - Tragen Sie säurebeständige Sicherheitshandschuhe, -brille und -kittel, um das... -
Seite 6: Verwendung
Der CO-Sensor ist grundsätzlich auch für Messungen an BHKWs geeignet. • Sollten Sie mehr als 50 BHKW-Messungen pro Jahr durchführen, wenden Sie sich bitte an Ihre nächste testo Servicestelle oder senden das Gerät zur Überprüfung an den testo Service. Ein verbrauchter NO -Filter des CO-Sensors kann als Ersatzteil bestellt und ausgetauscht werden. -
Seite 7: Produktbeschreibung
5 Produktbeschreibung 5 Produktbeschreibung Frontansicht 1 USB-Schnittstelle/ 4 Bedienoberfläche Netzteilanschluss 2 Gasausgang 5 Kondensatbehälter 3 Taste Ein/Aus 6 Anschlüsse... -
Seite 8: Rückansicht
Führen Sie das Produkt nach Ende der Nutzungszeit der getrennten Sammlung für Elektro- und Elektronikgeräte zu (lokale Vorschriften beachten) oder geben Sie das Produkt an Testo zur Entsorgung zurück. testo 300 NEXT LEVEL hält den koreanischen Sicherheitsstandard ein. testo 300 NEXT LEVEL ist Bluetooth fähig... -
Seite 9: Anschlüsse
5 Produktbeschreibung China RoHS Anschlüsse 1 Fühleranschlüsse für Zusatzfühler 3 Abgasbuchse und testo Bluetooth ® Connector 2 Integrierter Umgebungsluftfühler 4 Anschluss Differenzdruckmessung Zwischen Abgasbuchse und Abgassonde darf maximal eine Verlängerungsleitung (0554 1201) angeschlossen werden. -
Seite 10: Inbetriebnahme
6 Inbetriebnahme 6 Inbetriebnahme Netzteil / Energiespeicher Das Messgerät wird mit einem Energiespeicher ausgeliefert. Vor dem Einsatz des Messgeräts den Energiespeicher vollständig aufladen. Wenn das Messgerät vollständig entladen ist, mindestens 30 Minuten laden, bevor das Messgerät eingeschaltet und wiederverwendet werden kann. Ist das Netzteil gesteckt, erfolgt die Versorgung des Messgeräts automatisch über das Netzteil. -
Seite 11: Gerät Ein- Und Ausschalten
6 Inbetriebnahme Gerät ein- und ausschalten Ist-Zustand Handlung Funktion Gerät aus Taste lang drücken Gerät wird eingeschaltet. (> 3 s) Beim erstmaligen Starten des Messgeräts, führt Sie der Einstellungsassistent schrittweise durch folgende Einstellungs- parameter: Landesversion Sprache WLAN Datum und Uhrzeit Eigene Unternehmensdaten E-Mail Account Nach dem Einstellungsassistenten kann ein Tutorial gestartet werden. -
Seite 12: Display - Bedienoberfläche
6 Inbetriebnahme Display - Bedienoberfläche Messarten Statusleiste Menü Brennstoffe Auswahlliste öffnen Kunden/Messstelle auswählen Messwert-Darstellungsart wählen Messdaten verarbeiten Messung starten Messung anhalten Messung stoppen Optionen Weitere Symbole auf der Bedienoberfläche (ohne Nummerierung) Messung wiederholen eine Ebene zurück eine Ebene zurück eine Ebene zurück Vorgang abbrechen Messwerte ausdrucken... - Seite 13 6 Inbetriebnahme Bericht speichern Bericht speichern und versenden...
-
Seite 14: Produkt Verwenden
7 Produkt verwenden 7 Produkt verwenden Übersicht Hauptmenü ( Hauptmenü Beschreibung Kunde / Messstelle Kunde und Anlageninformationen anlegen, bearbeiten, löschen. (Customer / Measuring site) Gespeicherte Messungen Durchgeführte Messungen aufrufen, löschen und versenden (verschiedene Formate (Protocols) möglich). Gespeicherte Berichte Messbericht aufrufen und löschen. (Saved reports) Gaswegprüfung... - Seite 15 (E-Mail) E-Mail Account einrichten und der E-Mail Account kann aufgerufen werden. Zur Einrichtung des E-Mail Account auf dem testo 300 NEXT LEVEL muss in dem E-Mail Konto bei Ihrem Account Anbieter die Einstellung IMAP aktiviert werden. Nähere Informationen finden Sie direkt in Ihrem E-Mail Account z.B.
-
Seite 16: Übersicht Messarten ( )
7 Produkt verwenden Übersicht Messarten ( Messarten (Measurement types) Abgas (Flue gas) (Draught) BImSchV CO unverdünnt (CO undiluted) Rußzahl (Smoke No.) Differenzdruck (Differential pressure) Differenz-Temp. (Differential temp.) Zuluft (O Air) Gasdurchsatz (Gas flow) Öldurchsatz (Oil flow) CO Umgebung (CO ambient) Dichtheitsprüfung (Tightness test Gebrauchsfähigkeit (Tightness test Gasarmaturdichtigkeit (Let by... -
Seite 17: Übersicht Optionen
7 Produkt verwenden Übersicht Optionen ( Optionen (Options) Beschreibung Messung konfigurieren Messparameter hinzufügen (add), löschen ( ), (Config. measurem. view) Anzeigenreihenfolgen ( ) und Einheiten Einheit ändern (Klick auf (Unit)). Gassensoren nullen Gassensoren manuell nullen. (Zeroing Gas Sensors) Menü ist nur bei Messungen mit Gassensoren vorhanden. -
Seite 18: Übersicht Messdaten Verarbeiten
7 Produkt verwenden Übersicht Messdaten verarbeiten ( Messdaten verarbeiten Eigenschaft (Protocols) Messwerte ausdrucken Messwerte über Bluetooth ® Drucker ausdrucken. (Print values) Messwerte speichern Messwerte inkl. ausgewählten Kunden / Messstelle speichern. Gespeicherte Messungen (Save) können im Hauptmenü wieder aufgerufen werden. Protokoll fertigstellen Messbericht erstellten, speichern und versenden inkl. -
Seite 19: In 3 Schritten Zu Den Messdaten
Taste > 1 s drücken. Sonde anschließen und im Abgasrohr platzieren. Messung starten und Messwerte ablesen. Weiterführende Informationen zu Ihrem Abgasmessgerät testo 300 NEXT LEVEL finden Sie auch in der Online-Bedienungsanleitung auf der testo Homepage www.testo.com unter dem produktspezifischen Download. -
Seite 20: Anbindung Von Smart Probes Und Testo Smart App
Nach erfolgreichem Anschluss erfolgt ein testo Bluetooth ® Connector Icon in der testo 300 NEXT LEVEL Statusanzeige. Sie können nun bis zu 4 Smart Probes parallel mit dem testo 300 NEXT LEVEL verbinden. Mit dem Gerät kompatible Smart Probes 7.6.2 Artikelnummer... -
Seite 21: Verbindung Mit Der Testo Smart App Herstellen
LEVEL befindet sich die App im Second Screen Mode. Dargestellt wird dies durch einen gelben Rahmen in der App. Dies bedeutet, dass alle Messdaten von dem testo 300 NEXT LEVEL auf die App gespiegelt werden. Die Messung kann nun von beiden Geräten gesteuert werden. - Seite 22 7 Produkt verwenden ACHTUNG Auslaufende Lösungsmittel und Fettlöser! Schäden am Gerät und an den Sensoren! - Lösungsmittel und Fettlöser, wie Isopropanol, nicht im Koffer lagern. ACHTUNG Starker bzw. scharfer Alkohol oder Bremsreiniger! Schäden am Gerät! - Keinen starken bzw. scharfen Alkohol oder Bremsreiniger benutzen.
-
Seite 23: Technische Daten
8 Technische Daten 8 Technische Daten Eigenschaft Wert Temperatur Messgerät -40 ... +1200 °C Zugmessung -9,99…+40 hPa Druckmessung -100…200 hPa -Messung 0…21 Vol.% CO-Messung 0…4000 ppm Option: CO-Messung 0…8000 ppm -kompensiert) Option: CO-Messung 0…500 ppm -kompensiert: COlow-Sensor) Option: CO-Messung mit aktivierter 0…15000 ppm Frischluftverdünnung / Messbereichserweiterung... - Seite 24 8 Technische Daten Technische Daten Bluetooth Connector ® Eigenschaft Wert Lagertemperatur -5 ... +45 °C Betriebstemperatur -5 ... +45 °C Einsatzbereich Feuchte 15 … 90 %rF nicht kondensierend Betriebshöhe <= 2000 m Verschmutzungsgrad PD 2 Netzteil 5 VDC / 6 mA Spannungstoleranz ±10 % Schutzklasse...
-
Seite 25: Produktspezifische Zulassungen
TÜV-geprüft nach 44. BImSchV EN 50379, Teil 1-3 Produktspezifische Zulassungen Dieses Produkt erfüllt laut Konformitätsbescheinigung die Richtlinien gemäß 2014/30/EU. Das testo 300 NEXT LEVEL mit Gassensoren O / CO, H -kompensiert / NO, Verbrennungsluft-Temperatursensor, Abgas-Temperatursensor und Differenz- Drucksensor (Zug) ist nach VDI 4206 TÜV-geprüft. - Seite 26 Testo SE & Co. KGaA Celsiusstr. 1 79822 Titisee-Neustadt Germany Tel.: +49 7653 681-0 E-Mail: info@testo.de www.testo.de 0971 3010 de 05 – 08.2022...
