Reinigen Der Hauptgaspumpe - testo 360 Bedienungsanleitung

Reinigen der Hauptgaspumpe

- Öffnen Sie den Gehäusedeckel (siehe Seite 6.5)
- Pumpeneinschub nach oben herausnehmen.
- Ziehen Sie die Schläuche S 8 und S 9 vom Pumpenkopf.
- Lösen Sie die 4 Befestigungsschrauben am Pumpenkopf der Haupt-
gaspumpe.
- Ziehen Sie den Pumpenkopf ab.
- Entfernen Sie die zwei Spannringe aus den Vertiefungen des Pumpen-
kopfes (Vorder- und Rückseite).
- Pumpenmembranen entnehmen und reinigen (z.B. Spiritus).
- Wenn nötig, Ein- und Ausgangsstutzen mit Druckluft ausblasen.
- Pumpenmembranen wieder mit den Spannringen befestigen.
- Pumpenkopf auf Hauptgaspumpe anbringen und mit den Schrauben
befestigen.
- Stecken Sie die Schläuche S 8 und S 9 auf den Pumpenkopf (siehe

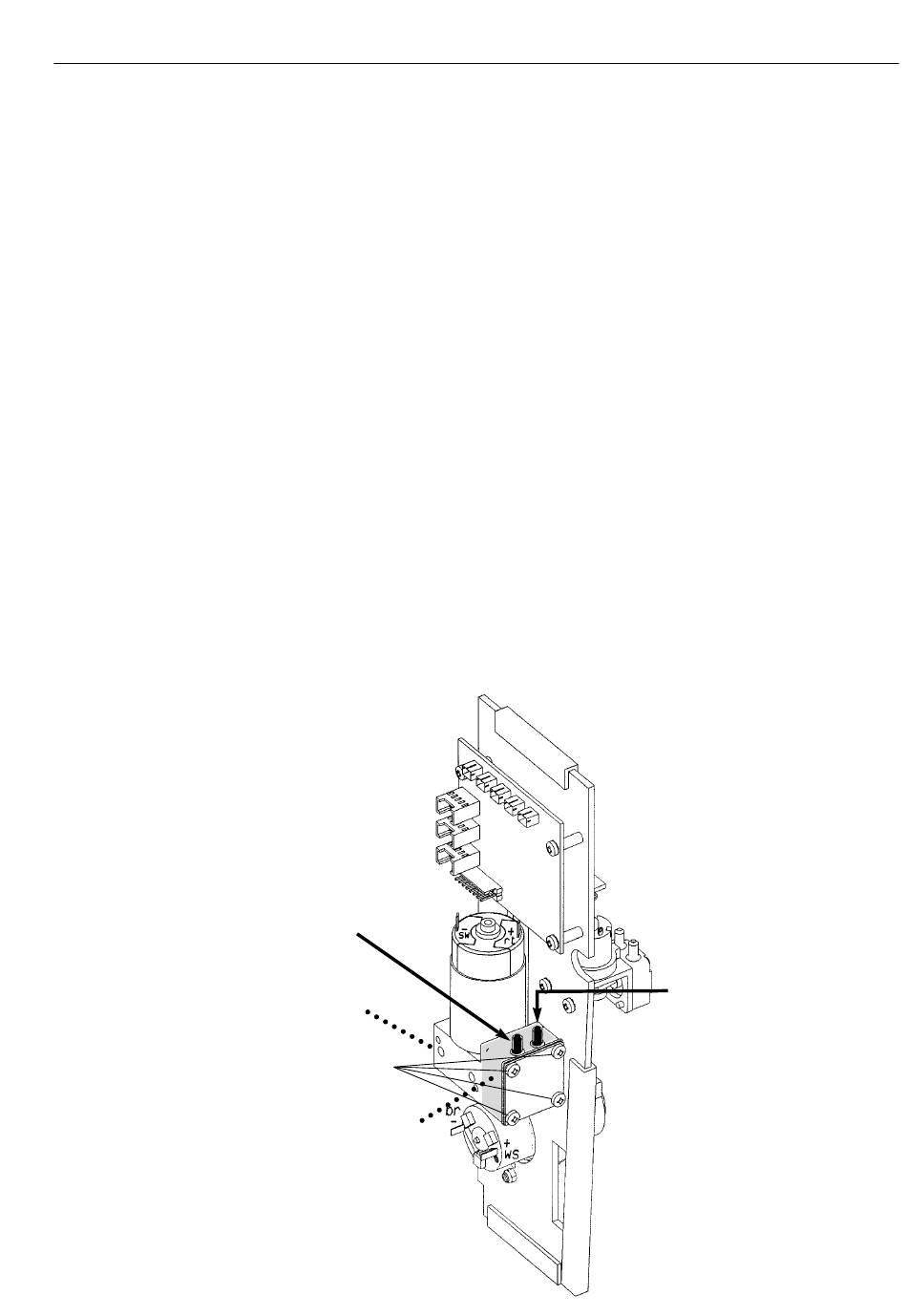

Zeichnung).
- Schieben Sie die Pumpeneinschub wieder in das Gerät ein. Achten Sie
darauf, daß keine Leitungen und Schläuche gequetscht oder ab-
gedrückt werden.
- Verschließen Sie den Gehäusedeckel.
Schlauch S 9
Hauptgaspumpe
Befestigungs-
schrauben
Pumpenkopf
