Taste "Ändern; Taste "Löschen; Taste "Skalieren; Skalierung - testo 360 Bedienungsanleitung

Messen
Ablauf einer Messung
Basis-/Automatik-Software
Taste "Ändern"
Die Taste "Ändern" ist nur aktiv, wenn ein Element der Liste Zuordnungen ausge-
wählt wurde. Dieses Listenelement kann nun verändert werden. In der Meßgrößen-
und Kanalliste erscheinen die entsprechenden Komponenten markiert. Verändern
dieser Komponenten ist jetzt möglich. Mit Drücken der Taste "Zuordnen" wird die
neue Auswahl in die Liste Zuordnungen aufgenommen.
Taste "Löschen"
Durch Anklicken der Taste "Löschen" wird die markierte Komponente in der Liste
Zuordnungen entfernt.
Taste "Zurück"
Wird der Dialog über die Taste "Zurück" verlassen, werden die veränderten Einstel-
lungen nicht gespeichert.
Taste "Weiter"
Mit Betätigen der Taste "Weiter" erfolgt das Abspeichern der veränderten Einstel-
lungen und es erscheint das Menü-Fenster "Alarmausgang".

Taste "Skalieren"

Wird diese Taste aktiviert, erscheint das Menü-Fenster "Skalierung". Die Taste ist
nur aktiv, wenn ein Element aus der Liste Zuordnung markiert wird.

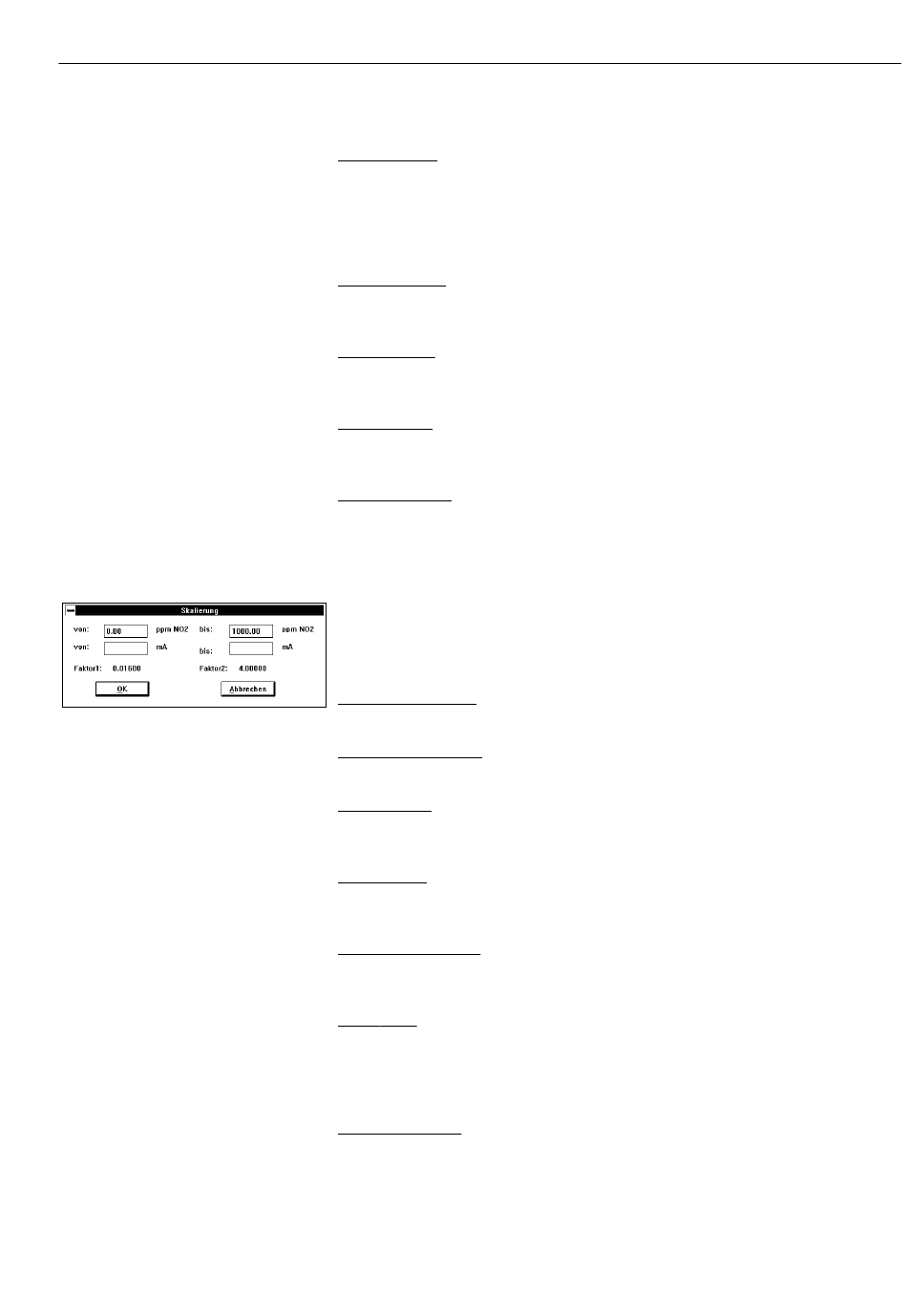

Skalierung

In diesem Menü-Fenster kann die Skalierung der Meßgrößen für den Analogausgang
4
20
vorgenommen werden.
von (Feld links oben)
Eingabe des Anfangwertes, der für den Analogausgang zu einem Signal führen soll.
bis (Feld rechts oben)
Eingabe des Höchstwetes, der für den Analogausgang zu einem Signal führen soll.
von (Feld mA)
Der Anfangswert einer Meßgröße wird einem Anfangswert in mA zugeordnet. Der
Wert beträgt 4 mA und ist nicht änderbar.
bis (Feld mA)
Der Höchstwert einer Meßgröße wird einem Höchstwert in mA zugeordnet. Der
Wert beträgt 20 mA und ist nicht änderbar.
Faktor 1 und Faktor 2
Anzeige der ermittelten Berechnungswerten aus den Eingaben der von und bis -Wer-
te.
Taste "OK"
Mit Betätigen der Taste "OK" werden die ermittelten Faktoren zur Skalierung der
gemessenen Meßgrößen in mA auf den Analogausgang verwendet. Das Speichern
der Einstellungen erfolgt, wenn das Menü "Analogausgang" mit der Taste "OK"
verlassen wird.
Taste "Abbrechen"
Mit der Taste "Abbrechen" wird das Menü ohne Übernahme der getätigten Eingaben
verlassen.
