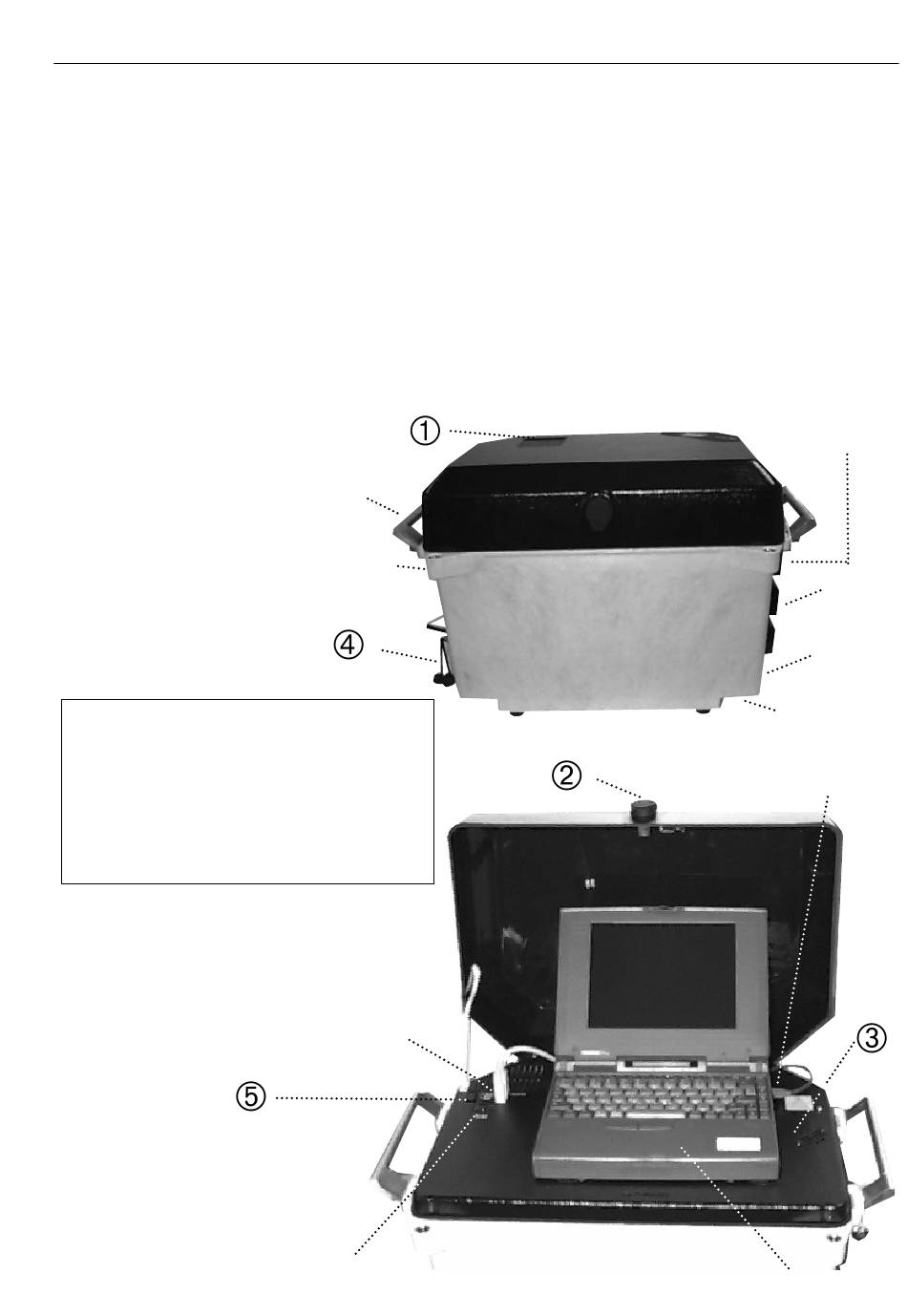

Analysegerät Auf Einen Blick; Testo 360 - testo 360 Bedienungsanleitung

1 - Externe Tastatur
2 - Schloß
3 - Belüftungs-Schlitze
4 - Anschlußfeld
5 - Umschaltung-
Spannungsversorgung Seite 2.8
(Abdeckung der
Analysebox entfernen!)
Das Analysegerät mit integrietem Notebook-PC bildet das Herzstück des gesamten
Meßsystems.
Die Analysebox enthält:
- die Gassensoren
- die Sensoren zur Abgasfeuchtebestimmung
- den Sensor zur Differenzdruckmessung für die Bestimmung der
Strömungsgeschwindigkeit
- die Gasaufbereitung mit Peltier-Kühler
- die Gasförderpumpe
- Umschaltventile für die automatische Kalibrierung mit Prüfgas und das
automatische Freiblasen der Multifunktionssonde (Option).
- Meßbereichserweiterung (Verdünnung) (Option)
Das Gehäuse besteht aus glasfaserverstärktem Kunststoff, der besonders robust und
schlagfest ist.
Am Gerät befindet sich eine Anschlußplatte für alle Fühler-, Sonden- und sämtliche
Gasanschlüsse.
Abnehmbare
Handgriffe
Luftausgang
Seite 2.8
Seite 2.8
Seite 2.8
Seite 2.8
Schnittstelle

testo 360

zum Notebook
Ein/Aus-Schalter
Analyse-Box
2.7
testo 360
Analyse-Gerät auf einen Blick
Fixierung für den
Transportwagen
Lüfter-
eingang
Kondensat-
ausgang
Gas-
ausgang
Fach für Notebook-Netzteil
Notebook (mit Klettband fixiert)
