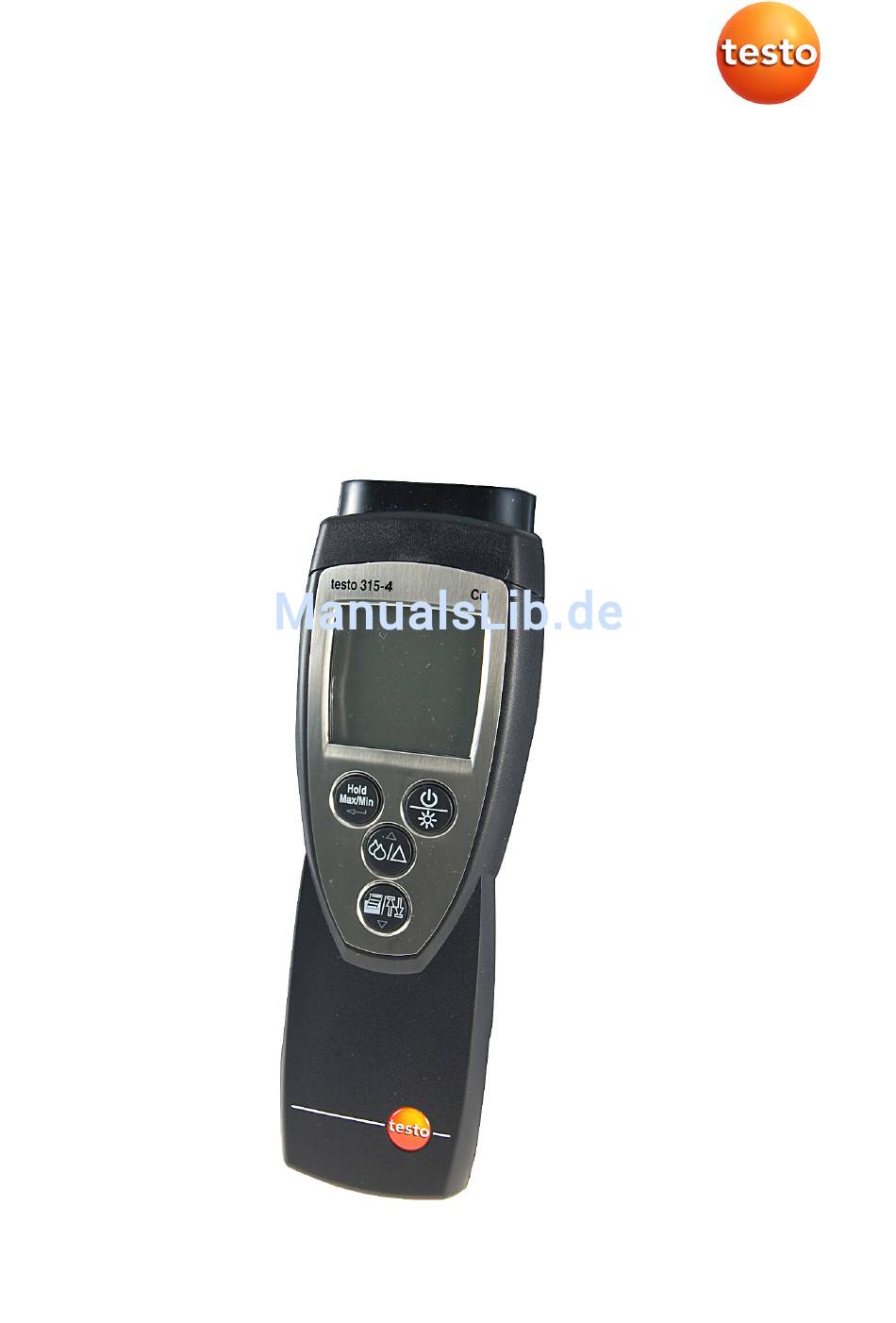

- Seite 1 315-4 · CO-Umgebungsmessgerät Bedienungsanleitung...
-
Seite 3: Inhaltsverzeichnis
1 Inhalt Inhalt Inhalt ......................3 Sicherheit und Umwelt ................4 2.1. Zu diesem Dokument ..............4 2.2. Sicherheit gewährleisten ..............5 2.3. Umwelt schützen ................5 Leistungsbeschreibung ................6 3.1. Verwendung ..................6 3.2. Technische Daten ................6 3.2.1. Messbereiche und Auflösung ................ -
Seite 4: Sicherheit Und Umwelt
2 Sicherheit und Umwelt Sicherheit und Umwelt 2.1. Zu diesem Dokument Verwendung > Lesen Sie diese Dokumentation aufmerksam durch und machen Sie sich mit dem Produkt vertraut, bevor Sie es einsetzen. Beachten Sie besonders die Sicherheits- und Warnhinweise, um Verletzungen und Produktschäden vorzubeugen. -
Seite 5: Sicherheit Gewährleisten
> Entsorgen Sie defekte Akkus / leere Batterien entsprechend den gültigen gesetzlichen Bestimmungen. > Führen Sie das Produkt nach Ende der Nutzungszeit der getrennten Sammlung für Elektro- und Elektronikgeräte zu (lokale Vorschriften beachten) oder geben Sie das Produkt an Testo zur Entsorgung zurück. -
Seite 6: Leistungsbeschreibung
3 Leistungsbeschreibung Leistungsbeschreibung 3.1. Verwendung Das testo 315-4 ist ein handliches und robustes Messgerät zur Erfassung von CO Umgebungswerten. Es dient zur Gefahrenvermeidung. Einsatzgebiete sind beispielsweise Heizungen mit raumluftabhängiger Betriebsweise Lüftungsanlagen 3.2. Technische Daten 3.2.1. Messbereiche und Auflösung Messgröße Messbereich Auflösung... - Seite 7 IP 40 nach EN 60529 typisch 50 h Messzeit (bei 20 °C/68 °F), Akkustandzeit Netzbetrieb möglich Anzeige Segment Display Unterstützte Drucker 0554 0549/0554 0547 Zulassung nach EN 50543 Garantie Gerät: 24 Monate Akku: 12 Monate CO-Sensor: 12 Monate Garantiebedingungen: siehe Internetseite www.testo.com/warranty EG-Richtlinie 2014/30/EU...
-
Seite 8: Produktbeschreibung
4 Produktbeschreibung Produktbeschreibung 4.1. Übersicht 4.1.1. Bedienelemente und Anschlüsse 1 Anschluss Temperatur-/Feuchtemodul (optional) 2 IR-Schnittstelle Protokoll-Drucker 3 CO-Sensormodul 4 Display 5 Tastatur 6 Resettaste (Rückseite) 7 USB-Netzteil-Buchse Option Temperatur-/Feuchtemodul 8 Temperatur-/Feuchtesensor... - Seite 9 4 Produktbeschreibung 9 Anschluss Temperatur-/Feuchtemodul Tastaturfunktionen Taste Dauer Zustand Funktion Messwertanzeige • Messwerte halten • Maximalwerte anzeigen • Minimalwerte anzeigen kurz • Aktuelle Werte anzeigen Konfigurations- Eingabe bestätigen, modus nächste Einstellung Messwertanzeige Konfigurationsmodus (aktueller Wert) öffnen Messwertanzeige Maximalwert, Mini- (Maximalwert/ malwert, Holdwert Minimalwert/ zurücksetzen...
- Seite 10 4 Produktbeschreibung Taste Dauer Zustand Funktion Messwertanzeige, • Anzeige von nur wenn Feuchte und Feuchtemodul Temperatur gesteckt ist • Anzeige von Tau- kurz punkt/Temperatur • Anzeige von CO Konfigurations- Option ändern / Wert modus erhöhen Messwertanzeige Nullpunkt setzen / Nullpunkt löschen lang Konfigurations- Wert schnell erhöhen...
-
Seite 11: Display
4 Produktbeschreibung 4.1.2. Display 1 Statusinformationen Symbol Funktion Batterie-Kapazität: 100% / 66% / 33% / <10% Micro-USB Netzteil ist angeschlossen Alarmton aus, Alarmton an blinkt: Alarmschwelle überschritten keine Funktion Datenübertragung aktiviert leuchtet: Hinweis blinkt: Fehlermeldung Differenzmessung 2 Messfunktionen 3 Anzeige CO-Messwert, Feuchte, Taupunkt, Datum (Tag und Monat), Stunden und Minuten, Messgröße 4 Temperatur, Jahr, Messgröße 5 Einstellungen... -
Seite 12: Grundlegende Eigenschaften
Stromversorgung Die Stromversorgung des Gerätes erfolgt über: • Akku, Typ: Li-Po Akku Pack, 3,7 V/1.500 mAh (wechselbar über den Testo-Service) • USB Netzteil inkl. Leitung (0554 1105), 5,0 V/1.000 mAh Bei angeschlossenem Netzteil erfolgt die Stromversorgung auto- matisch über das Netzteil und der Geräte-Akku wird geladen. Um ein Zerstören des Akkus zu vermeiden, Akku nur bei einer... -
Seite 13: Produkt Verwenden
6 Produkt verwenden Produkt verwenden 6.1. Einstellungen vornehmen Konfigurationsmenü öffnen ✓ Das Gerät befindet sich in der Messansicht. > Konfigurationsmenü öffnen: gedrückt halten bis configuration mode erscheint. Funktionen anwählen, öffnen und einstellen > Zum Anwählen der nächsten Funktion: kurz drücken. >... -
Seite 14: Messungen Durchführen
Auswahl yes: Feuchtewerte werden auf die Abgleichpunkte 11.3 %rF und 75.3 %rF abgeglichen und gespeichert. Zum Justieren auf die Abgleichpunkte das testo Kontroll- und Abgleichset für Feuchtesensoren (0554 0660) verwenden. > Konfigurationsmenü benden: gedrückt halten bis die Anzeige configuration mode in die Messansicht wechselt. -
Seite 15: Messergebnisse Drucken
6 Produkt verwenden Hold/Max/Min ✓ Gerät befindet sich in der Messansicht. Die Messwerte für Hold/Max/Min sind abrufbar für: • • Temperatur und Feuchte (wenn Temperatur- und Feuchtemodul gesteckt) • Taupunkt (wenn Temperatur- und Feuchtemodul gesteckt) Hold > Funktion aufrufen: kurz drücken. Die aktuellen Messwerte werden festgehalten. -
Seite 16: Produkt Instand Halten
7 Produkt instand halten Produkt instand halten Akku laden 1. Anschluss-Stecker des Netzteils an die Micro USB-Buchse des Geräts anschließen. 2. Netz-Stecker an Netz-Steckdose anschließen. Der Ladevorgang startet automatisch. Das Laden wird durch die wechselnden Segmente im Batterie-Symbol angezeigt.Ist der Akku geladen leuchtet Gerät reinigen >... -
Seite 17: Tipps Und Hilfe
> Lassen Sie das Gerät aufwärmen bzw. abkühlen. Ein schwerwiegender Fehler ist E161 blinkt und aufgetreten: leuchtet > Kontaktieren Sie Ihren Händler oder oder den Testo-Kundendienst. blinkt und E419 leuchtet oder blinkt und E999 leuchtet Akkukapazität zu gering blinkt >... -
Seite 18: Kalibrierintervall
Einschalten des Gerätes nicht möglich. Falls wir Ihre Frage nicht beantworten konnten oder die genannten Lösungen bei der Problembehebung nicht helfen konnten: Wenden Sie sich bitte an Ihren Händler oder den Testo-Kundendienst. Kontaktdaten siehe Rückseite dieses Dokuments oder Internetseite www.testo.com/service-contact 8.2. - Seite 20 0970 3154 de 01 V01.00...
