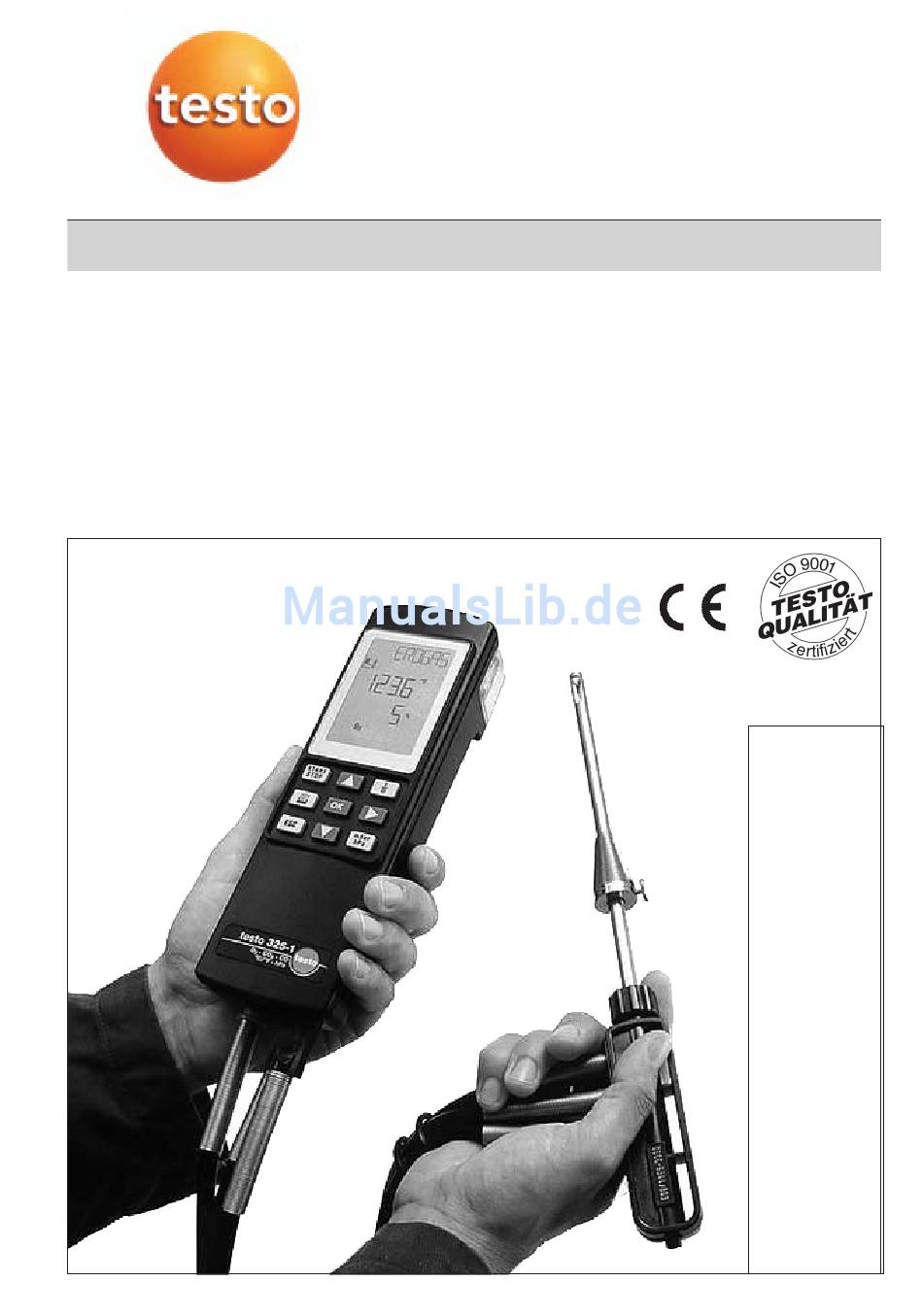

- Seite 1 325 Bedienungsanleitung °C ∆ ∆ T ∆ ∆ P λ λ...
-
Seite 2: Inhaltsverzeichnis
Testo-Protokolldrucker ........ -
Seite 3: Inbetriebnahme
Inbetriebnahme Warnhinweise Betrieb über Steckernetzteil Für den Betrieb des Gerätes nur das Original-Netzteil ver- wenden. Dichtigkeit Vor jeder Messung muß das komplette Meßsystem (Sonde, Kondensatfalle, Schläuche und Steckanschlüsse) auf Dichtig-keit geprüft werden z. B. durch Aufstecken einer zusammenge- drückten Gummiblase auf die Sondenspitze. Durch Ziehen von Falschluft kann es zu Fehlmessungen kommen. -
Seite 4: Stromversorgung
- Standard-Akkutyp (1.5V IEC KR 15/51 entspr. Typ AA) oder Batterietyp (1.5V MIGNON Alkaline IEC LR6 •AA• ) verwen-den (4 Stück). Testo-Netzteil (0554.0054) - Auf guten Kontakt des Anschlußsteckers im testo 325 achten. - Betrieb über Netzteil auch mit leeren Akkus/Batterien möglich. (Akkus nicht im Gerät ladbar) Die Erwärmung des Netzteils ist normal. -
Seite 5: Geräteabbildung
Inbetriebnahme Geräteabbildung Uhrzeit Brennstoff- Bezeichnung Datum Meßgrößen Nullungsphase Meßeinheiten Abgastemperatur Meßwerte Temperatur- Pumpe aktiv messung Zug/Druck- Verbrennungsluft- Messung Temperatur Batteriekapazität Ein/Aus-Taste Drucken Auswahltaste Pumpe/Messung Blättertasten ein/aus Zug/Druck-Taste Taste Drucken Abbruch/Zurück Menütaste Bestätigung Anschluß Netzteil Eingang Zugmes- Gaseingang sung bzw.Druck- (rot) anschluß... -
Seite 6: Gerätebedienung
Inbetriebnahme Gerätebedienung Die Tastatur - Blättertasten Mit den Pfeiltasten auf wird zwischen den Meßwertfenstern (im Meßmenü) hin- und hergeblättert oder ein Menüpunkt in einer Liste angewählt. Wird das letzte Fenster oder der letzte Menüpunkt erreicht, erfolgt automatisch Sprung auf das erste Fenster bzw. -
Seite 7: Meßbeispiel7
2. Messung der Verbrennungsluft-Temperatur über einen separaten Verbrennungsluft-Fühler. °C 22. 5 Der Anschluß des Fühlers erfolgt an der Zusatzfühlerbuchse (VT) am unteren Anschlußfeld des testo 325. Sobald ein separater Temperaturfühler eingesteckt ist, wird die Temperatur automatisch als Verbrennungsluft-Temperatur erkannt und fortlaufend gemessen. -
Seite 8: Abgasmessung An Feuerstätten
Meßbeispiel Abgasmessung an Feuerstätten testo 325 einschalten Sonde anschließen Brennstoffwahl Nullungsphase Batterie-Kapazität Selbsttest D V 10 HEIZOEL 3 sec. 5 sec. 60 sec. DIESEL °C 22. 5 ERDGAS 6. 0 FL-GAS LOW BAT Meßmenü Meßmenü Ausdruck HEIZOEL HEIZOEL °C °C 21. -
Seite 9: 123. 6 Eine Zugmessung Ist Nur Mit Ausgeschalteter Pumpe
Meßbeispiel Zugmessung/Gasfließdruck Für die Zugmessung wird die Rauchgas-Sonde verwendet. Die Zugmessung kann vor oder nach einer Rauchgasmessung HEIZOEL durchgeführt werden. Eine Zugmessung ist nur mit ausgeschalteter Pumpe °C 123. 6 möglich. 21. 0 Wird die Zugmessung nach einer Abgasmessung durch- geführt, befindet sich nach Stoppen der Pumpe noch ein Staudruck im Schlauch, der sich zuerst abbauen muß... -
Seite 10: Differenztemperatur-Messung
Meßbeispiel Differenztemperatur-Messung Für die reine Temperaturmessung z. B. Vorlauf-/Rücklauf- Anschluß (T1) (T2) temperatur. Netzteil Eingang Zug- Gaseingang messung (rot) (blau) Fühler T1 und T2 anlegen. Meßmenü Mit den Pfeiltasten durch das Hauptmenü blättern auf die Einstellung ∆T. HEIZOEL bestätigen. °C 123. -
Seite 11: Co Unverdünnt
Meßbeispiel CO unverdünnt (nur bei testo 325-1) Meßmenü HEIZOEL Unverdünntes CO darf nur mit den Mehrlochsonden Art.-Nr. 0554.0117 oder Art.-Nr. 0554.0118 gemessen werden, da CO oft nicht gleichmäßig im Kaminquer- °C 123. 6 schnitt auftritt. 1. In Meßmenü Zeile mit Darstellung uCO auswählen (uCO... -
Seite 12: Ausdruck Der Meßergebnisse
ERDGAS Pumpe möglich. Druckvorgang abbrechen mit °C 123. 0 3. 5 Es werden alle Meßwerte ausgedruckt mit - Datum/Uhrzeit - Eingestellter Meßgrößenreihenfolge - Meßeinheiten (Einstellung Datum/Uhrzeit siehe Referenzteil) testo 325-1 29.5.98 10:30:26 Datum/Uhrzeit ERDGAS HEIZOEL Brennstoffe °C 123. 0 30.0 3. -
Seite 13: Referenzteil
Referenzteil Einstellen Datum/Uhrzeit Meßmenü HEIZOEL °C 123. 6 5. 0 Mit den Pfeiltasten durch das Hauptmenü blättern auf die Einstellung Dat/Uhr. BRENSTOF ANZEIGE EINHEIT DAT/UHR Symbol Mit der Taste Einstellfeld wechseln. Datum Mit Taste Wert erhöhen, mit Taste Wert verringern. 1503 Einstellfeld blinkt... -
Seite 14: Auswahl Brennstoff
Referenzteil Auswahl Brennstoff Brennstoffe Auswählbare Brennstoffe und ihre Faktoren Brennstoff CO 2max O 2 -Bezug F Br Meßmenü HEIZOEL Heizöl 0.68 0.007 15.4 0,2464 Erdgas 0.66 0.009 11.9 0,2411 °C 123. 6 Flüssiggas 0.63 0.008 13.7 0,2736 5. 0 Diesel 0.61 15.3 0.2458... -
Seite 15: Meßgrößenreihenfolge
Referenzteil Meßgrößenreihenfolge Meßmenü Mögliche Meßgrößen der Gerätevarianten HEIZOEL testo 325-1/-2 O2 ( Sauerstoffgehalt °C 123. 6 Abgastemperatur 5. 0 Verbrennungslufttemperatur testo 325-1/-2 qA ( Abgasverlust testo 325-1/-2 CO2 ( Kohlendioxidgehalt testo 325-1/-2 Lambda ( Luftüberschußzahl Hauptmenü BRENSTOF Zug (hPa.mbar, mmH Feinzugmeßwert... -
Seite 16: Einstellen Der Einheiten
Hauptmenü BRENSTOF ANZEIGE EINHEIT Maßeinheiten DRUCK Auswahl der Meßgröße mit oder Anzeige der möglichen Maßeinheiten mit auswählen. Übernahme der Maßeinheit mit , Sprung ins Meßmenü. Auswahl abbrechen, keine Übernahme der TEMPERAT Einstellungen. Einstellung ”GAS” nur bei testo 325-1/-3 möglich. -
Seite 17: Wartung
Wartung Akku- oder Batteriewechsel Vor Akku- oder Batteriewechsel das Gerät ausschalten. Den Wechsel innerhalb von 1 - 2 Minuten durchführen oder Netzteil einstecken. Ansonsten droht der Ver- lust der eingestellten Werte Datum/Uhrzeit. Leere/defekte Akkus bzw. leere Batterien aus dem Batteriefach entnehmen und durch neue Akkus oder Batterien ersetzen. -
Seite 18: Rauchgassonde
Wartung Rauchgassonde Reinigung der Rauchgassonde bei Zusetzen des Gasweges Sondenrohr abziehen und in heißes Wasser legen bzw. darin bewegen. Anschließend mit Luft ausblasen oder mit einer Rundbürste (z. B. aus Messing) reinigen. Wechseln eines defekten Thermoelementes Ziehen Sie die Biegeschutzfeder des hintersten Abganges mit einer linksdrehenden Bewegung von der Führung und ziehen Sie die Schlauchleitung links heraus. -
Seite 19: Meßzellenwechsel
4.) Filtereinsatz herausnehmen (siehe Seite 17). 5.) Fixierplatte mit einem Schraubendreher entfernen. 6.) Batteriefach öffnen und Batterien/Akkus entnehmen (siehe Seite 17). 7.) Das Gehäuse des testo 325 wird durch Bewegen Gehäuseoberteil der Gehäuseteile in Pfeilrichtung geöffnet (siehe Skizze). 8.) Gehäuseunterteil abnehmen. - Seite 20 Wartung -CO-Meßzellenwechsel CO-Meßzelle Wechsel der CO-Meßzelle (nur testo 325-1/-3) Vor Einbau der neuen CO-Meßzelle die Kurzschlußfeder vorsichtig von den Kontakten entfernen. - Meßzelle vom Meßkammer-Deckel abziehen und neue Meß- zelle aufstecken. Kurzschlußfeder Bei Wechsel einer CO-Meßzelle muß auch der NO-Filter erneuert werden.
- Seite 21 Hauptmenü Abgleich starten. Dauer ca. 1 h. Das Gerät Mit Taste bleibt eingeschaltet während der Abgleich durchgeführt wird. Eingabe CO-Zellenkoeffizent (nur testo 325-1/-3) Der CO-Zellenkoeffizient befindet sich auf dem Beipack- zettel der CO-Ersatz-Meßzelle. Nach Eingabe der Koeffizienten und Bestätigen mit 3 sec.
-
Seite 22: Berechnungsgrundlagen
Berechnungsgrundlagen Diese Gleichungen werden zur Berechnung folgender Werte verwendet: (21% - O 2max -Wert: : brennstoffspezifischer maximaler 2max -Wert 21 % : Sauerstoffgehalt der Luft in % : Gemessener Sauerstoffgehalt in % Abgasverlust: qA= (AT - VT) + B -K : Abgastemperatur 21%-O : Verbrennungstemperatur... -
Seite 23: Fehlermeldungen
Geräteversorgungsspannung wird zu niedrig. LOW BAT Akku laden/Batterie wechseln oder Netzteil anschließen. Falls wir Ihre Frage nicht beantworten konnten, wenden Sie sich bitte an Ihren Händler oder den Testo-Kundendienst. Kontaktdaten finden Sie im Garantieheft oder im Internet unter www.testo.com . -
Seite 24: Technische Daten
Genauigkeit: ± 0,2 Vol.% Auflösung: 0,01 Vol.% Bestimmung: digitale Berechnung aus O Einstellzeit t90: ca. 40 sec CO-Messung (nur testo 325-1) Messbereich: 0...2000 ppm Genauigkeit: ± 20 ppm (bis 400 ppm) ± 5 % v. Mw -Anteil: < 10% Auflösung:... -
Seite 25: Zubehör
Zubehör Testo-Protokolldrucker 0554.0545 Technische Daten Druckerart: ..infrarotgesteuerter Thermodrucker Betriebstemperatur: ....0...+50 °C Lager-/Transporttemp.: ....-40..+60 °C Abmessungen: . -
Seite 26: Bestelldaten
Netzteil J 0554.0052 Netzteil USA 0554.0053 Ersatz-Schmutzfilter für testo 325 (10 Stück) 0554.0040 Ersatz-Papier für Infrarot-Drucker 0554.0569 Akku-Ladegerät für Drucker und testo 325, inkl 4 Akkus 0554.0110 Schlauchanschluß-Set (inkl. Silikonschlauch und Adapter) 0554.0315 Ersatzzellen testo 325-1/-2 -Ersatzzelle für 0390.0069 testo 325-1/-3 CO-Ersatzzelle für... - Seite 27 Notizen...
- Seite 28 AG Postfach 11 40, 79849 Lenzkirch Testo-Straße 1, 79853 Lenzkirch Telefon: (07653) 681-0 Fax: (07653) 681-100 E-Mail: info@testo.de Internet: http://www.testo.com 0970.3251/08.02/T/wh/04.05.2004...
