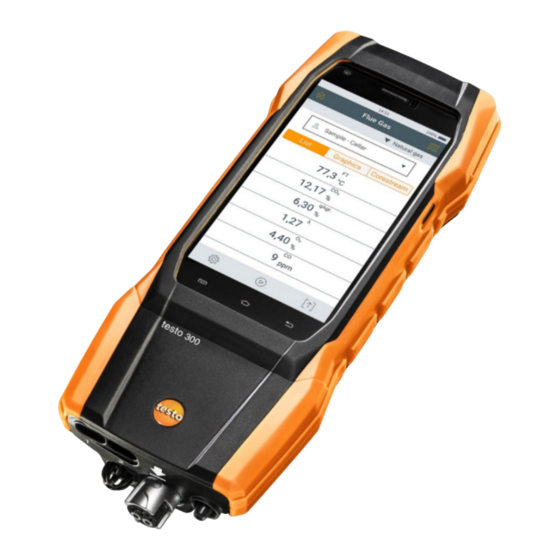

testo 300 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. testo Anleitungen
  4. Messgeräte
  5. 300
  6. Bedienungsanleitung

testo 300 Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für 300:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
testo 300 / testo 300 LL NEXT LEVEL - Abgas-Messgerät
Bedienungsanleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für testo 300

Inhaltszusammenfassung für testo 300

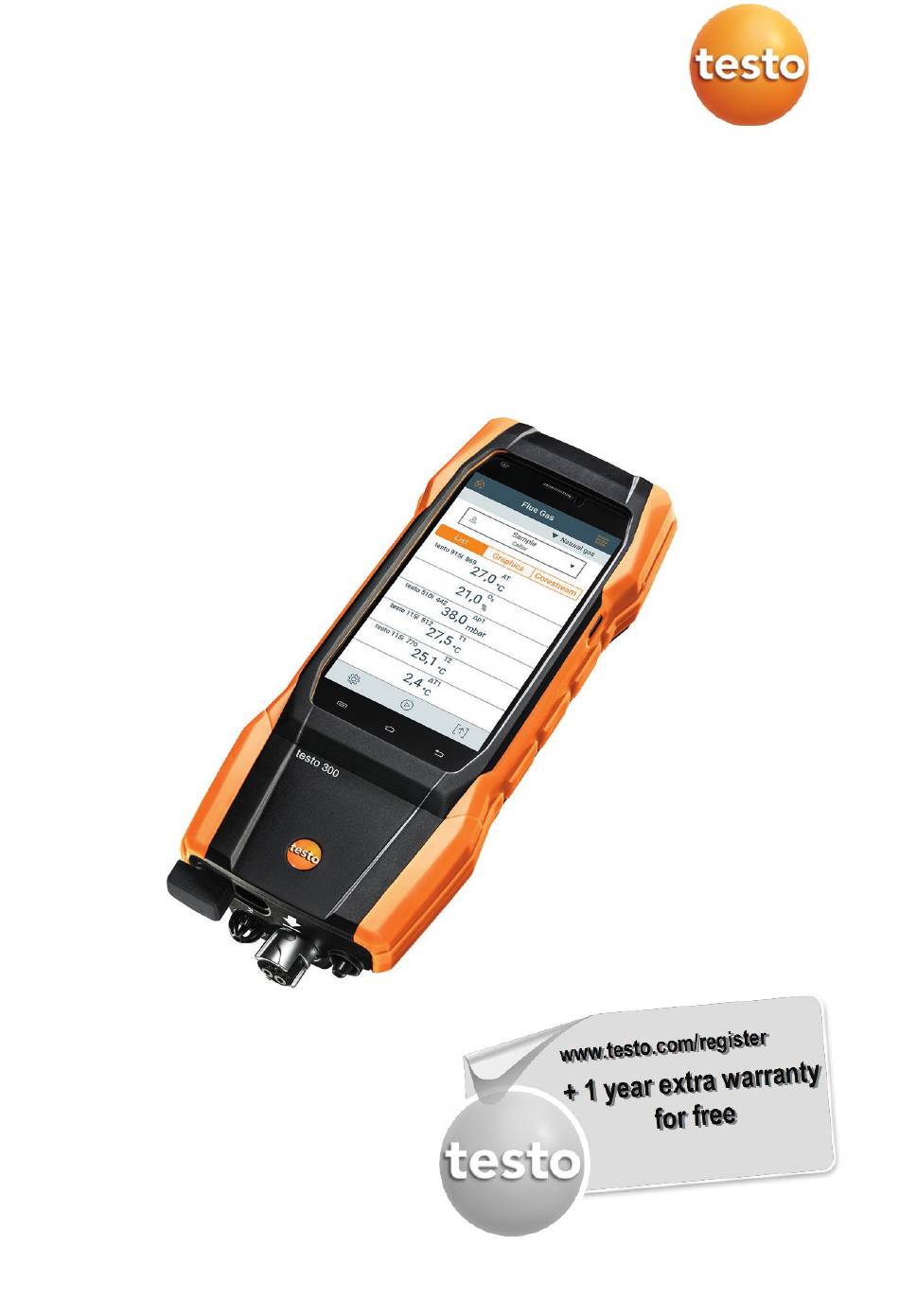

  • Seite 1 300 / testo 300 LL NEXT LEVEL - Abgas-Messgerät Bedienungsanleitung...
  • Seite 2 Registrieren Sie Ihr Testo-Produkt unter www.testo.com/register und erhalten Sie 1 Jahr kostenlose Garantieverlängerung. Die Produktregistrierung ist bis 30 Tage nach Produkterwerb zulässig. Produktregistrierungsbedingungen sowie teilnehmende Länder unter www.testo.com/register...

  • Seite 3: Inhaltsverzeichnis

    Gerät ein- und ausschalten ..............23 12.6 Sonden / Fühler anschließen ............... 24 12.7 Anbindung von Smart Probes und testo Smart App ......25 12.7.1 testo Bluetooth ® Connector (0554 3004) anbringen ......25 12.7.2 Mit dem Gerät kompatible Smart Probes ..........27 12.7.3 Verbindung mit testo Smart App herstellen ..........
  • Seite 4 Inhaltsverzeichnis 12.7.7.2 Tutorial ....................31 12.7.7.3 Haftungsausschluss ................31 Produkt verwenden ................32 13.1 Bedienoberfläche ................. 32 13.1.1 Messwert-Darstellungsart Liste (List) ........... 33 13.1.2 Messwert-Darstellungsart Grafik (Graphics) ........34 13.1.3 Messwert-Darstellungsart Kernstrom (Corestream) ......35 13.2 Übersicht Hauptmenü ( ) ............... 36 13.2.1.1 Kunde / Messstelle (Customer / Measuring site) .........
  • Seite 5 Inhaltsverzeichnis 13.2.13.5 Firmware-Update über USB ............58 Messung durchführen ................ 60 14.1 Messung vorbereiten ................60 14.1.1 Nullungsphasen..................60 14.1.2 Gaswegprüfung durchführen ..............60 14.1.3 Abgassonde verwenden ............... 61 14.2 Übersicht Messarten ( ) ............... 62 14.2.1 Abgas ....................63 14.2.2 Zug .......................
  • Seite 6 Inhaltsverzeichnis 15.3 Gerätezustand prüfen ................97 15.3.1 Sensordiagnose (Sensor Diagnosis) ........... 97 15.3.2 Fehlerliste (Error List) ................97 15.4 Messgerät reinigen ................97 15.5 Kondensatbehälter leeren ..............98 15.6 Messgerät öffnen ................. 99 15.7 Sensoren wechseln ................101 15.8 O2-Sensor wechseln ................. 101 15.8.1 CO-, CO H2- und NO-Sensor wechseln ..........

  • Seite 7: Zu Diesem Dokument

    1 Zu diesem Dokument 1 Zu diesem Dokument Die Bedienungsanleitung ist Bestandteil des Gerätes. • Bewahren Sie diese Dokumentation griffbereit auf, um bei Bedarf • nachschlagen zu können. Lesen Sie diese Bedienungsanleitung aufmerksam durch und machen Sie • sich mit dem Produkt vertraut, bevor Sie es einsetzen. •...

  • Seite 8: Allgemeine Sicherheitshinweise

    • personal ausgeführt werden. Andernfalls wird die Verantwortung für die ordnungsgemäße Funktion des Produktes nach der Instandsetzung und für die Gültigkeit von Zulassungen von Testo abgelehnt. Wartungsarbeiten die nicht in der ausführlichen Bedienungsanleitung • beschrieben sind, dürfen nur von ausgebildeten Service-Technikern durchgeführt werden.
  • Seite 9 2 Allgemeine Sicherheitshinweise WARNUNG Verbrennungsgefahr durch heiße Sonden, Sondenrohre und Sensor- Spitzen!  Heiße Teile (> 45 °C/113 °F) nicht unmittelbar nach einer Messung mit bloßen Händen anfassen. - Bei Verbrennungen entsprechende Stelle sofort mit kaltem Wasser kühlen und ggf. einen Arzt aufsuchen. Sonden, Sondenrohre und Sensor-Spitzen abkühlen lassen.

  • Seite 10: Produktspezifische Sicherheitshinweise

    3 Produktspezifische Sicherheitshinweise 3 Produktspezifische Sicherheitshinweise GEFAHR Integrierter Magnet Lebensgefahr für Träger von Herzschrittmachern! - Halten Sie einen Mindestabstand von 20 cm zwischen Ihrem Herzschrittmacher und dem Messgerät. ACHTUNG Integrierter Magnet Beschädigung anderer Geräte! - Halten Sie einen Sicherheitsabstand zu Geräten, die durch den Magnetismus beschädigt werden können (z.

  • Seite 11: Entsorgung

    Entsorgen Sie defekte Energiespeicher entsprechend den gültigen • gesetzlichen Bestimmungen. • Führen Sie das Produkt nach Ende der Nutzungszeit der getrennten Sammlung für Elektro- und Elektronikgeräte zu (lokale Vorschriften beachten) oder geben Sie das Produkt an Testo zur Entsorgung zurück. WEEE-Reg.-Nr. DE 75334352 •...

  • Seite 12: Produkte Mit Funktechnologie

    Einhaltung dieser Regelungen und Verwendungsvoraussetzungen und erkennt an, dass der weitere Vertrieb, Export, Import etc., insbesondere in Länder ohne Funk-Zulassung, in seiner Verantwortung liegt. 8 EU-Konformitätserklärung Die EU- Konformitätserklärung finden sie auf der Testo Homepage www.testo.com unter den produktspezifischen Downloads.

  • Seite 13: Leistungsbeschreibung

    Der CO-Sensor ist grundsätzlich auch für Messungen an BHKWs geeignet. • Sollten Sie mehr als 50 BHKW-Messungen pro Jahr durchführen, wenden Sie sich bitte an Ihre nächste testo Servicestelle oder senden das Gerät zur Überprüfung an den testo Service. -Filter des CO-Sensors kann als Ersatzteil bestellt und Ein verbrauchter NO ausgetauscht werden.
  • Seite 14 Der CO-Sensor ist grundsätzlich auch für Messungen an BHKWs geeignet. Sollten Sie mehr als 50 BHKW-Messungen pro Jahr durchführen, wenden Sie sich bitte an Ihre nächste testo Servicestelle oder senden das Gerät zur Überprüfung an den testo Service. Ein verbrauchter NO -Filter des CO-Sensors kann als Ersatzteil bestellt und ausgetauscht werden.

  • Seite 15: Produktbeschreibung

    10 Produktbeschreibung 10 Produktbeschreibung 10.1 Frontansicht 1 USB-Schnittstelle/ 4 Bedienoberfläche Netzteilanschluss 2 Gasausgang 5 Kondensatbehälter 3 Taste Ein/Aus 6 Anschlüsse...

  • Seite 16: Rückansicht

    Führen Sie das Produkt nach Ende der Nutzungszeit der getrennten Sammlung für Elektro- und Elektronikgeräte zu (lokale Vorschriften beachten) oder geben Sie das Produkt an Testo zur Entsorgung zurück. testo 300 NEXT LEVEL hält den koreanischen Sicherheitsstandard ein. testo 300 NEXT LEVEL ist Bluetooth fähig...

  • Seite 17: Anschlüsse

    10 Produktbeschreibung China RoHS 10.3 Anschlüsse 1 Fühleranschlüsse für Zusatzfühler 3 Abgasbuchse und testo Bluetooth ® Connector 2 Integrierter Umgebungsluftfühler 4 Anschluss Differenzdruckmessung Zwischen Abgasbuchse und Abgassonde darf maximal eine Verlängerungsleitung (0554 1201) angeschlossen werden.

  • Seite 18: Kompakte Abgassonde

    11 Kompakte Abgassonde 11 Kompakte Abgassonde 1 Abnehmbare Filterkammer mit 3 Anschlussstecker Messgerät Sichtfenster, Partikelfilter 2 Sondengriff 4 Anschlussleitung 11.1 Modulare Abgassonde Abnehmbare Filterkammer mit 4 Anschlussstecker Messgerät Sichtfenster, Partikelfilter 2 Entriegelung 5 Sondengriff 3 Sondenmodul 6 Anschlussleitung...

  • Seite 19: Modul Festbrennstoffmessung

    11 Kompakte Abgassonde 11.2 Modul Festbrennstoffmessung Anschluss-stecker zum Messgerät 4 Sinterfilter Kondensatfalle Anschluss modularer Sondengriff Anschlusskupplung zur modularen Rauchgassonde Handhabung, Wartung und Technische Daten entnehmen sie der beigefügten Bedienungsanleitung 0970 0390.

  • Seite 20: Erste Schritte

    12 Erste Schritte 12 Erste Schritte 12.1 Inbetriebnahme Beachten Sie hierzu die Informationen im Dokument testo Informationen (liegt dem Produkt bei). 12.2 Netzteil / Energiespeicher Das Messgerät wird mit einem Energiespeicher ausgeliefert. Vor dem Einsatz des Messgeräts den Energiespeicher vollständig aufladen.

  • Seite 21: Netzbetrieb

    Ladevorgang. Durch Einschalten des Messgeräts wird das Laden des Energiespeichers gestoppt und das Messgerät wird über das Netzteil versorgt. Bei längeren Messungen im Netzbetrieb empfiehlt Testo die Verwendung eines Verbrennungslufttemperatur-Fühlers mit Anschlussleitung. Die Eigenerwärmung des Geräts während des Netzbetriebs kann die Verbrennungslufttemperatur–Messung mit einem...

  • Seite 22: Tastaturfeld

    12 Erste Schritte Beschreibung Zoomen Um ein Displayausschnitt zu vergrößern bzw. zu verkleinern, berühren Sie mit zwei Fingern das Display und ziehen Sie sie auseinander bzw. zusammen. Ziehen Sie können ein Element verschieben, indem Sie es berühren und halten und an die gewünschte Position ziehen.

  • Seite 23: Gerät Ein- Und Ausschalten

    • Stand-by-Zeit bis 1 h: Nach Tastendruck erfolgt ein Neustart nach • 5 sek. Stand-by-Zeit über 1 h: testo 300 NEXT LEVEL befindet sich im • Power-Safe-Modus. Nach Tastendruck erfolgt ein Neustart nach Nullungsphase. Nicht gespeicherte Messwerte gehen beim Ausschalten des...

  • Seite 24: Sonden / Fühler Anschließen

    12 Erste Schritte 12.6 Sonden / Fühler anschließen Abgassonden Gerät ist eingeschaltet.  Anschlussstecker auf die Abgasbuchse stecken und mit einer leichten Drehung im Uhrzeigersinn verriegeln (Bajonett-Verschluss). Zwischen Messgerät und Abgassonde darf maximal eine Verlängerungsleitung (0554 1201) angeschlossen werden. Temperaturadapter Gerät ist eingeschaltet.

  • Seite 25: Anbindung Von Smart Probes Und Testo Smart App

    Buchse des testo 300 NEXT LEVEL  Nach erfolgreichem Anschluss erscheint ein testo Bluetooth ® Connector Icon in der testo 300 NEXT LEVEL Statusanzeige.  Sie können nun bis zu 4 Smart Probes gleichzeitig mit dem testo 300 NEXT LEVEL verbinden.
  • Seite 26 Messwerte werden mit einem fixen Messtakt von 1 sec an das testo 300 NEXT LEVEL übertragen. Wird vom testo 300 NEXT LEVEL kein neuer Messwert zum erwarteten Empfangszeitpunkt erfasst, z. B.: - die Smart Probe ist außerhalb der Verbindungsreichweite - ein anderes Problem führt zu einem Verbindungs-Abbruch wird kein Messwert mehr auf dem testo 300 NEXT LEVEL angezeigt (Anzeige: "----")

  • Seite 27: Mit Dem Gerät Kompatible Smart Probes

    12.7.3 Verbindung mit testo Smart App herstellen Um eine Verbindung herstellen zu können, benötigen Sie ein Tablet oder Smartphone, auf dem Sie die testo Smart App bereits installiert haben. Die App erhalten Sie für iOS Geräte im AppStore oder für Android- Geräte im Play Store.

  • Seite 28: Messmenü - Testo 300 Second Screeen

    Die Standardansicht eignet sich vor allem für die schnelle und unkomplizierte Messung. Alle Bluetooth ® Fühler, außer das testo 300 NEXT LEVEL, die mit der testo Smart App kompatibel sind, werden in der Standardansicht angezeigt. testo 300 Second Screen Mit dem Messprogramm testo 300 Second Screen können alle Messdaten des...

  • Seite 29: Messung Durchführen

    Detaillierte Angaben, wie Sie die Pin erhalten, entnehmen Sie aus dem Kapitel 8.2.4 Second Screen. Die Eingabe des PINs wird nur bei der erstmaligen Verbindung benötigt. Danach wird das konfigurierte testo 300 NEXT LEVEL automatisch von der testo Smart App erkannt und die Verbindung aufgebaut.

  • Seite 30: Einstellungen - Sprache

    (dies kann einige Sekunden dauern). Nach erfolgreichem Verbindungsaufbau zwischen App und dem testo 300 NEXT LEVEL befindet sich die App im Second Screen Mode. Dargestellt wird dies durch einen gelben Rahmen in der App. Dies bedeutet, dass alle Messdaten von dem testo 300 NEXT LEVEL auf die App gespiegelt werden.

  • Seite 31: Hilfe Und Informationen

    12 Erste Schritte 12.7.7 Hilfe und Informationen Unter Hilfe und Informationen befinden sich Informationen zur testo Smart App. Das hinterlegte Tutorial kann aufgerufen und durchgeführt werden. Dort befinden sich auch die rechtlichen Hinweise. 12.7.7.1 Geräteinformation Hilfe und Information [Help and Information] anklicken.

  • Seite 32: Produkt Verwenden

    13 Produkt verwenden 13 Produkt verwenden 13.1 Bedienoberfläche Messarten Statusleiste Hauptmenü Auswahlliste Brennstoffe öffnen Kunden/Messstelle auswählen Messwert-Darstellungsart wählen: Liste • Grafik • Kernstrom • Messdaten verarbeiten Messung starten Messung anhalten Messung stoppen Optionen Weitere Symbole auf der Bedienoberfläche (ohne Nummerierung) Messung wiederholen eine Ebene zurück...

  • Seite 33: Messwert-Darstellungsart Liste (List)

    13 Produkt verwenden eine Ebene zurück eine Ebene zurück Vorgang abbrechen Messwerte ausdrucken Bericht speichern Bericht speichern und versenden QR-Code erzeugen 13.1.1 Messwert-Darstellungsart Liste (List) Die Messgrößen / Einheiten und die Anzahl und Reihenfolge der angezeigten Messgrößen in der Messwert-Darstellungsart Liste kann eingestellt werden, siehe Kapitel...

  • Seite 34: Messwert-Darstellungsart Grafik (Graphics)

    13 Produkt verwenden 13.1.2 Messwert-Darstellungsart Grafik (Graphics) In der Messwert-Darstellungsart Grafik kann der Messwertverlauf als Linien- Diagramm angezeigt werden. Es können maximal 4 Messgrößen gleichzeitig angezeigt werden. Es werden nur Messgrößen / Einheiten angezeigt, die in der Messwert-Darstellungsart Liste verfügbar sind. Die Messgrößen / Einheiten können bei Bedarf angepasst werden: Messansicht ist aktiviert.

  • Seite 35: Messwert-Darstellungsart Kernstrom (Corestream)

    13 Produkt verwenden 13.1.3 Messwert-Darstellungsart Kernstrom (Corestream) Kernstromsuche durchführen: Messansicht ist aktiviert.  Kernstrom Funktion aufrufen: Suche starten: Nullung durchführen.  Nach der Nullung startet die Messung automatisch. Abgassonde im Abgaskanal so ausrichten, dass die Sondenspitze im Kernstrom (Bereich der höchsten AT) liegt.

  • Seite 36: Übersicht Hauptmenü

    (verschiedene Formate (Protocols) möglich). Gespeicherte Berichte Messbericht aufrufen und löschen. (Saved reports) Second Screen Modus Verbindung zur testo Smart App kann (Second Screen) aktiviert oder deaktiviert werden. Gaswegprüfung Für einen einwandfreien Betrieb des Messgerätes wird empfohlen, dass (Gas path check) Messsystem (Messgerät + Abgassonde)
  • Seite 37 (E-Mail) E-Mail Account einrichten und der E-Mail Account kann aufgerufen werden. Zur Einrichtung des E-Mail Account auf dem testo 300 NEXT LEVEL muss in dem E-Mail Konto bei Ihrem Account Anbieter die Einstellung IMAP aktiviert werden. Nähere Informationen finden Sie direkt in Ihrem E-Mail Account z.B.

  • Seite 38: Kunde / Messstelle (Customer / Measuring Site)

    Dateimanager Hilfe (Help) Hilfen Geräte-Registrierung Tutorial Einstellungs-Assistent Onlinehilfe Testo Website Firmware-Update über USB 13.2.1.1 Kunde / Messstelle (Customer / Measuring site) Kunde und /Messstellen-Informationen anlegen, bearbeiten und kopieren. Kunde / Messstelle können gelöscht werden. Funktion aufrufen: Kunde / Messstelle ...
  • Seite 39 13 Produkt verwenden Suchen Bedienfeld Suchen antippen.  Textcursor blinkt. Mit dem Texteditor Suchtext eingeben. Über den Suchtext werden nur die Kunde / Messstelle angezeigt, die Merkmale des Suchtextes enthalten. Suchergebnis bestätigen: drücken. Neuen Kunde anlegen 1 + Neuer Kunde / Messstelle antippen.

  • Seite 40: Gespeicherte Messungen (Protocols)

    13 Produkt verwenden  Messstellen-Parameter Menü wird geöffnet. Daten eingeben. Messstellen-Bezeichnung Das Eingabefeld ist ein Pflichtfeld und muss ausgefüllt werden. Die jeweilige Eingabe mit bestätigen. In einigen Eingabefeldern erscheint eine zusätzliche Schaltfläche (>). Diese Schaltflächen beinhalten eine Auswahl von Parametern, die durch antippen in das Eingabefeld übernommen werden.
  • Seite 41 13 Produkt verwenden Messungen des ausgewählten Kunden / Messstelle können angesehen und gelöscht werden. Weiter Optionen bei ausgewählter Messung Messwerte drucken Bericht speichern Bericht speichern und versenden QR Code erzeugen Zur Erstellung eines Berichtes können folgende Informationen ausgewählt / ergänzt werden. Kategorie Beschreibung Format und Ausdruck...

  • Seite 42: Gespeicherte Berichte (Saved Reports)

    13 Produkt verwenden Kategorie Beschreibung Messungen auswählen Alle gespeicherten Messungen werden abhängig vom Erstellungsdatum in einer der folgenden Zeitgruppen angezeigt: Heute, Gestern oder Älter. Für die Protokollerstellung ausgewählte Messungen sind mit gekennzeichnet. Unterschrift Bericht unterschreiben. Zurück ins Hauptmenü: antippen oder Zurück ins Messmenü: antippen.

  • Seite 43: Einstellungen

    13 Produkt verwenden  Bericht wird markiert. Bei Bedarf weitere Berichte durch Antippen markieren. Bericht(e) löschen: antippen. Bericht(e) versenden Bericht >2 sec. berühren.  Bericht wird markiert. Bei Bedarf weitere Berichte durch Antippen markieren Symbol antippen. 4 Senden antippen. Bericht per E-Mail versenden. Bericht(e) sortieren Symbol antippen.

  • Seite 44: Second Screen

    In dem Menüpunkt Second Screen kann die Smart App Verbindung aktiviert und deaktiviert werden. Dort ist auch der für die erstmalige Verbindung notwendige Verbindungs-PIN hinterlegt. Um das testo 300 NEXT LEVEL mit ihrem Smartphone oder Tablet verbinden zu können, muss die Second Screen Verbindung aktiviert sein. Funktion aufrufen:...
  • Seite 45 13 Produkt verwenden formeln. Das Einstellen der Landesversion beeinflusst die aktivierbaren Sprachen der Benutzeroberfläche. Geräteeinstellungen Landesversion und Funktion aufrufen: Sprache Landesversion einstellen Auswahlfeld Landesversion (Country version) antippen.  Die verfügbaren Landesversionen werden angezeigt. Landesversion auswählen.  Im Display erscheint die Abfrage Landesversion ändern? 3 Weiter antippen.

  • Seite 46: Wlan

    13 Produkt verwenden Sprache (Language) Auswahlfeld antippen.  Die verfügbaren Sprachen der ausgewählten Landesversion werden angezeigt. 2 Sprache auswählen und antippen. Das Gerät wird auf die ausgewählte Sprache umgestellt.  Zurück in das Hauptmenü: antippen. 13.2.6.2 WLAN Eine Funkverbindung, wie z. B. WLAN ist für die Durchführung von Messungen nicht relevant.

  • Seite 47: Datum/Uhrzeit

    13 Produkt verwenden Weitere Eingaben über Schaltfläche Kategorie Beschreibung Netzwerk hinzufügen Über das Tastaturfeld Netzwerknamen eingeben, Sicherheitsstandard festlegen und bei Bedarf erweiterte Optionen eingeben. Eingabe speichern. Gespeicherte Netzwerke Anzeige gespeicherter Netzwerke. Aktualisierung Aktualisierung der Anzeige der verfügbaren Netzwerke. Erweitert Erweiterte WLAN-Einstellungen werden angezeigt.
  • Seite 48 13 Produkt verwenden 2 Autom. Datum/Uhrzeit antippen. Auswählen.  Autom. Datum/Uhrzeit ist deaktiviert. Das Pop-up Fenster schließt automatisch. 4 Datum festlegen (Set date) antippen. Datum über den Kalender auswählen mit bestätigen. 6 Uhrzeit festlegen (Set time) antippen. Stunde antippen und einstellen. Minute antippen und einstellen und mit bestätigen.

  • Seite 49: Eigene Unternehmensdaten

    13 Produkt verwenden Zeitzone manuell einstellen 1 Zeitzone antippen. 2 Autom. Zeitzone antippen und deaktivieren ( ). 3 Zeitzone auswählen (Select time zone) antippen. Gewünschte Zeitzone auswählen. Zurück in das Menü Geräteeinstellungen: antippen. 13.2.6.4 Eigene Unternehmensdaten Eigene Unternehmensdaten eingeben. Diese Daten werden auf den Berichten angezeigt.

  • Seite 50: Akku Management

    13 Produkt verwenden Zurück in das Menü Geräteeinstellungen: antippen. Hotspot-Name und Passwort ändern 1 Hotspot-Einstellungen antippen. 2 WLAN-Hotspot auswählen. 3 WLAN-Hotspot einrichten antippen. Netzwerkname und Passwort verändern. 5 Sichern antippen. Zurück in das Menü Geräteeinstellungen: antippen. 13.2.6.6 Akku Management Geräteeinstellungen Akku Management Funktion aufrufen: Durch Antippen des Auswahlfelds zwischen den Standby-Optionen...

  • Seite 51: Sensorschutz Co / No

    13 Produkt verwenden 13.2.6.9 Sensorschutz CO / NO Zum Schutz der CO- / NO-Sensoren vor Überlastung können Schwellenwerte eingestellt werden. Bei Überschreitung der Schwelle wird der Sensorschutz aktiviert: Frischluft-Verdünnung bei Überschreitung (nur bei Geräten mit der Option • „Verdünnung“) • Abschaltung bei erneuter Überschreitung Bei aktivierter Verdünnung werden die Werte von CO und CO unver- dünnt mit blauer Schriftfarbe angezeigt.

  • Seite 52: Alarmschwellen

    13 Produkt verwenden Eingabe mit bestätigen. 4 [OK] antippen. 13.2.6.12 Alarmschwellen CO Umgebung Für die Messart können Alarmschwellen eingestellt werden. Bei Erreichen der Alarmschwelle wird ein akustisches Alarmsignal ausgelöst. Geräteeinstellungen Alarmschwellen Funktion aufrufen:  Eingabemaske Alarmschwellen wird geöffnet. Im entsprechenden Eingabefeld direkt den Wert antippen. ...

  • Seite 53: E-Mail (E-Mail)

    E-Mail Client z.B. gmail an einem PC öffnen und E-Mail Eingang • prüfen. Eventuell hat der Anbieter eine Sicherheits-Email versendet, die bestätigt werden muss, bevor der E-Mail Account auf dem testo 300 NEXT LEVEL akzeptiert wird. IMAP Account aktivieren • Hierzu am PC Ihren E-Mail Account aufrufen. Die Einstellung finden Sie bei den gängigen E-Mail Anbietern z.B.

  • Seite 54: Meine Apps (My Apps)

    13 Produkt verwenden gestellt. Informieren Sie sich bei Ihrem Account Anbieter oder im Internet. [Weiter] SMTP-Server, Port und Sicherheitstyp eintragen / ändern Diese Informationen sind E-Mail Account spezifisch und werden von Ihrem E-Mail Account Anbieter zur Verfügung gestellt. Informieren Sie sich bei Ihrem Account Anbieter oder im Internet.

  • Seite 55: Hilfe (Help)

    13.2.13.1 Geräte-Registrierung Hilfe Geräte-Registrierung Funktion aufrufen: Testo möchte Ihnen einen optimalen Kundenservice bieten. Registrieren Sie Ihr Gerät, damit bei Ihrem Anruf unsere Mitarbeiter im Kundenservice jederzeit alle notwendigen Daten zur Verfügung stehen um Ihnen schnell weiterhelfen zu können. Registrieren Sie sich unter: https://testo.com/register...

  • Seite 56: Drahtloses Firmware-Update

    13 Produkt verwenden Folgende Einstellungen können vorgenommen werden: Funktion Kapitel Landesversion und Sprache 8.2.6.1 WLAN 8.2.6.2 Datum / Uhrzeit 8.2.6.3 Kontaktinformationen 8.2.6.4 (Eigene Unternehmensdaten) Registrierung 8.2.13.1 (Geräte-Registrierung) 3 Weiter >  Inbetriebnahme ist abgeschlossen. Bei Bedarf Tutorial starten oder Inbetriebnahme beenden antippen.
  • Seite 57 13 Produkt verwenden Sobald ein neues Update verfügbar  ist, erscheint eine Benachrichtigung im Display. 1 Start update (Update starten) antippen.  Das Update wird durchgeführt. 1.1 Später (Later) antippen.  Die Benachrichtigung erscheint wieder beim nächsten Verbinden. Während des Geräte-Updates darf die Bluetooth-Verbindung nicht unterbrochen werden.

  • Seite 58: Firmware-Update Über Usb

    Akkuleistung von >10% gewährleistet sein, damit ein Update vollständig durchgeführt werden kann. 13.2.13.5 Firmware-Update über USB Testo empfiehlt ein Firmware-Update nur bei voller Ladekapazität durchzuführen. Die aktuelle Gerätesoftware (Firmware) finden sie auf der Testo Homepage www.testo.com unter den produktspezifischen Downloads. Funktion aufrufen: Hilfe Firmware-Update über USB Hinweis mit bestätigen.
  • Seite 59 13 Produkt verwenden Neue Gerätesoftware-Datei (t300.zip) in den erkannten Wechseldatenträger kopieren. Dauer des Kopiervorgangs: ca. 10 – 15 min Verbindungsleitung vom Messgerät entfernen. Nach abgeschlossener Aktualisierung der Gerätesoftware (Dauer  ca. 1,5 h) wird das Messgerät neu gestartet und kann wiederverwendet werden.

  • Seite 60: Messung Durchführen

    Gasnullung Nach dem Einschalten des Geräts werden die Gassensoren automatisch genullt. testo 300 NEXT LEVEL ohne Option Nullung der Sonde im Abgas: Die Abgassonde muss sich während der Nullungsphase (30 sec) an Frischluft befinden! testo 300 NEXT LEVEL mit Option Nullung der Sonde im Abgas: Die Abgassonde kann sich schon während der Nullungsphase (30 sec)

  • Seite 61: Abgassonde Verwenden

    14 Messung durchführen Besonders ein zu hoher O2-Wert kann ein Indikator für ein undichtes Messsystem sein. > | Gaswegprüfung. 14.1.3 Abgassonde verwenden Thermoelement vor dem Einsatz prüfen > Das Thermoelement der Abgassonde darf nicht am Sondenkorb anliegen. Bei Bedarf Thermoelement zurecht- biegen.

  • Seite 62: Übersicht Messarten ( )

    14 Messung durchführen  Grauer Wert / grauer Zeiger: Anzeige aktuelle Abgastemperatur Orangener Wert / Orangener Zeiger: Anzeige maximale Abgas-  temperatur > Werte / Zeiger zurücksetzen: Kernstromsuche beenden: antippen. 14.2 Übersicht Messarten ( Messarten (Measurement types) Abgas (Flue gas) (Draught) BImSchV CO unverdünnt (CO...

  • Seite 63: Abgas

    Das ermöglicht die parallele Messung der Verbrennungsluft Temperatur, der Differenztemperatur sowie dem Differenzdruck. Folgende Smart Probes können angeschlossen werden: testo 915i (0563 3915), testo 510i (0560 1510), testo 115i (0560 2115 02) Abgas Funktion aufrufen: Messung starten:...
  • Seite 64 Automatische Anzeige nach Verbindung einer oder mehrerer Smart Probe testo 115i oder testo 915i in der Abgasmessung Wenn in Summe mehrere Temperaturfühler (externe Fühler und/oder testo 115i oder testo 915i) verbunden sind, werden die Temperaturfühler nach folgendem Schema in der Abgasmessung verwendet.
  • Seite 65 Anzahl angeschlossener Anzeige und Verwendung Kabelfühler Smartprobefühler des Temperaturfühlers im (max. 1 möglich) (testo 115i und/oder testo testo 300 NEXT LEVEL 915i) Kabelfühler: VT Fühler für die VT Messung t115i/t915i: zusätzlicher Temperaturkanal dT A) min. ein t915i verbunden t915i: VT Fühler für die VT Messung t115i/t915i: zusätzlicher...
  • Seite 66 14 Messung durchführen Messung starten: antippen.  Nullung wird durchgeführt.  Messwerte werden angezeigt. AT antippen.  Die Verbrennungstemperatur wurde gespeichert und wird für die Kalkulation berechneter Werte verwendet. Ist die Messgröße in der Messwertanzeige aktiviert, wird auto- matisch eine Zugmessung parallel zur Abgasmessung gestartet. In der Liste Messdatenansicht kann die parallele Zugmessung gestoppt /...

  • Seite 67: Zug

    14 Messung durchführen Für die Zugmessung muss der Minus-Anschluss der Differenzdruck- messung frei sein (Umgebungsdruck, nicht verschlossen). bzw. neben der Zug-Messwertanzeige tippen. Messung beenden: antippen. 14.2.2 Zug Für diese Messart steht Ihnen auch die Option Mittelwertbildung Verfügung. Siehe Kapitel Mittelwertbildung. Eine Abgassonde muss angeschlossen sein.

  • Seite 68: Bimschv

    Keine Lösungsmittel (z.B. Isopropanol) oder lösungsmittelhaltigen • Gegenstände im Koffer lagern, die Ausdünstungen können die Sensoren schädigen. Bei der 1.BImSchV kann die Smart Probe testo 915i (0563 3915) angeschlossen und somit die Verbrennungsluft Temperatur parallel mitgemessen werden. • Das Messgerät wurde entsprechend den Anforderungen der VDI 4206 Blatt 1 geprüft.
  • Seite 69 14 Messung durchführen Messtakt beträgt 1 Sekunde. Dargestellt werden die aktuellen Mittelwerte zum jeweiligen Erfassungszeitpunkt. Eine Abgassonde und ein Verbrennungsluft-Temperaturfühler oder die  Smart Probe testo 915i müssen angeschlossen sein. Funktion aufrufen: 1. BImSchV Messung starten: antippen. Nullung wird durchführt.

  • Seite 70: Bimschv

    Keine Lösungsmittel (z.B. Isopropanol) oder lösungsmittelhaltigen Gegenstände im Koffer lagern, die Ausdünstungen können die Sensoren schädigen. Bei der 44. BImSchV kann die Smart Probe testo 915i (0563 3915) angeschlossen und somit die Verbrennungsluft Temperatur parallel mitgemessen werden. Das Messgerät wurde entsprechend den Anforderungen der VDI 4206 Blatt •...
  • Seite 71 14 Messung durchführen Messung starten: antippen. Nullung wird durchführt. Abgassonde im Kernstrom (Bereich der höchsten Abgastemperatur) positionieren. Die Anzeige der maximal gemessenen Abgastemperatur unter Kernstrom hilft beim Positionieren der Abgassonde.  Messung (Dauer 3 min.) kann gestartet werden, sobald der der O Messwert unter 16% liegt.

  • Seite 72: Festbrennstoffmessung

    Bezugssauerstoffgehalt umgerechnete Ergebnis der NOx-Konzentration 14.2.5 Festbrennstoffmessung Für die Durchfühung der Festbrennstoffmessung gemäß 1.BimSchV wird ein testo 300 NEXT LEVEL mit folgender Ausstattung benötigt: • CO-Sensor H2-kompensiert für Messungen (Messbereich für 1.BImSchV Messung min. 20000 ppm) Messbereichserweiterung durch Frischluftverdünnung •...

  • Seite 73: Mittelwertbildung Önorm

    14 Messung durchführen bestätigen. Abgassonde in das Abgasrohr einführen und im Kernstrom positionieren. Mittelwertbildung mit starten.  Stabilisierungszeit startet. Weiter kann die Stabilisierungszeit manuell beendet werden.  Nach spätestens 3 min endet die Stabilisationszeit und die Messung startet automatisch.  Das System nimmt im eingestellten Messtakt die Messwerte auf Während der Messung werden die Messwerte und die berech- neten Werte angezeigt.
  • Seite 74 14 Messung durchführen Funktion aufrufen: Mittelwert- ÖNORM Kunde/Messstelle ist ausgewählt.  Brennstoff ist ausgewählt.  Das System stellt automatisch nach dem angewählten Brennstoff die Messzeit ein: Standardwert: 15 min (Festbrennstoffe außer Holzpellets) • Holzpellets: 5 min • • Öl und Gas: 3 min Abgassonde im Kernstrom (Bereich der höchsten Abgastemperatur) positionieren.

  • Seite 75: Co Unverdünnt

    14 Messung durchführen Messung vorzeitig beenden: antippen. Das Ergebnis der Mittelwertmessung wird angezeigt. Bei Bedarf Messung wiederholen: tippen.  Die Messwerte werden automatisch gespeichert. 14.2.7 CO unverdünnt Eine Mehrloch-Sonde (0554 5762) muss angeschlossen sein.  CO unverdünnt Funktion aufrufen: Messung starten: antippen.

  • Seite 76: Differenzdruck

    Für diese Messart steht Ihnen auch die Option Verfügung. Siehe Kapitel Mittelwertbildung. Die Differenzdruckmessung kann auch mithilfe der Smart Probe testo 510i (0560 1510) durchgeführt werden. Es können bis zur 4 Smart Probes testo 510i angeschlossen werden. WARNUNG Gefährliches Gasgemisch! Explosionsgefahr! - Auf Dichtigkeit zwischen Entnahmestelle und Messgerät achten.

  • Seite 77: Differenz-Temp

    Folgende Smart Probes können angeschlossen werden: testo 915i (0563 3915), testo 115i (0560 2115 02) Es ist möglich, mit nur einer Smart Probe testo 915i, eine Differenz- Temperatur Messung durchzuführen. Die Messwerte (T1 und T2) zur Ermittlung der Differenz-Temp. können durch Drücken des Smart Probes testo 915i Knopfes (<1 Sekunde)
  • Seite 78 14 Messung durchführen Angeschlossener Anzahl angeschlossener Anzeige und Verwendung Kabelfühler Smartprobefühler des Temperaturfühlers nach (max. 1 möglich) Temperaturkanal (testo 115i und/oder testo 915i) Temperaturkanal T1: Kabelfühler (ext2): Temperaturkanal T2: t115i/915i: dT wird angezeigt Temperaturkanal T1: t115i/915i Nein Temperaturkanal T2: t115i/915i:...

  • Seite 79: O 2 Zuluft

    14 Messung durchführen Angeschlossener Anzahl angeschlossener Anzeige und Verwendung Kabelfühler Smartprobefühler des Temperaturfühlers nach (max. 1 möglich) Temperaturkanal (testo 115i und/oder testo 915i) Temperaturkanal T1: t115i/915i Temperaturkanal T2: t115i/915i dT wird angezeigt Nein Temperaturkanal T3: t115i/915i Temperaturkanal T4: t115i/915i dT wird angezeigt Temperaturkanal T1: Kabelfühler (ext2):...

  • Seite 80: Öldurchsatz

    14 Messung durchführen Gasdurchsatz Funktion aufrufen: Gasmenge einstellen, die am Gaszähler beobachtet werden soll. Heizwert des verbrannten Gases einstellen. Messung starten: antippen.  Die Messdauer wird angezeigt. Bei Erreichen der eingestellten Gasmenge: antippen.  Der errechnete Gasdurchsatz und die Gasbrennerleistung (in KW) werden angezeigt.

  • Seite 81: Dichtheitsprüfung

    14 Messung durchführen Frontale Anströmung auf den Sensor führt zu erhöhten Messwerten. Beste Messergebnisse werden mit leichtem Hin- und Herbewegen der Sonde erzielt. Bei Verwendung der CO-Umgebungssonde und der Abgassonde • beachten: Die Sonde muss sich während der Nullungsphase an Frischluft (CO-frei) befinden.
  • Seite 82 14 Messung durchführen Messung durchführen Die Druckbuchse des Gerätes muss frei sein (drucklos, nicht  verschlossen). Drucknullung ist erfolgt.  Funktion aufrufen: Dichtheitsprüfung. Parameter einstellen bzw. Werte eingeben. Alle Werte, die verändert werden können, sind mit einer gepunkteten Linie unterstrichen. Das System mit Druck beaufschlagen.

  • Seite 83: Gebrauchsfähigkeit

    Verwendung des Wertes 966 hPa (entspricht 1013 hPa barom. 400 m über NN). Das testo 300 NEXT LEVEL ist nicht nach DVGW G5952 zugelassen und somit darf keine offizielle Gebrauchsfähigkeitsprüfung nach DVGW-TRGI 2018 mit dem Gerät durchgeführt werden. Für diese Messung empfehlen wir Ihnen das testo 324, welches nach DVGW G5952 durch den DVGW Karlsruhe und auch nach der ÖVGW...

  • Seite 84: Gasarmaturdichtigkeit

    14 Messung durchführen  Messwert wird angezeigt.  Stabilisierungszeit wird beendet. Stabilisierungszeit vorzeitig beenden: antippen. Messung beenden: antippen.  Messzeit startet.  Nach Ablauf der Messung werden die Messwerte automatisch gespeichert und angezeigt. Das Messwertergebnis kann bewertet werden. Weiter Messung abschließen: antippen.

  • Seite 85: Pa-Messung

    14 Messung durchführen  Stabilisierungszeit wird beendet. Stabilisierungszeit vorzeitig beenden: antippen.  Messzeit startet.  Nach Ablauf der Messung werden die Messwerte automatisch gespeichert und angezeigt. Das Messwertergebnis kann bewertet werden. Weiter Messung abschließen: antippen. Gegebenenfalls Messung wiederholen: tippen. 14.2.18 4 Pa-Messung Die 4 Pa-Messung ist nur bei Geräten mit der Option Verdünnung verfügbar.
  • Seite 86 14 Messung durchführen  Nach Ablauf der Messung werden die Messwerte automatisch gespeichert und angezeigt. Messung vorzeitig beenden: antippen. Richtlinie für die Eignungsprüfung von Differenzdruckmessgeräten zur Messung von Unterdrücken in aufstellräumen von Feuerstätten Diese Richtlinie wurde vom ZIV in Zusammenarbeit mit Differenzdruckmessgeräte-Herstellern, der Prüfstelle der TÜV SÜD Industrie Service GmbH, Feuerungs- und Wärmetechnik und dem DVGW erstellt.
  • Seite 87 14 Messung durchführen raumluftunabhängigen Feuerstätten für feste Brennstoffe ist im Regelfall (siehe Verwendbarkeitsnachweis z. B. allgemeine bauaufsichtliche Zulassung der Feuerstätte) ein Unterdruck von mehr als 8 Pa unzulässig. Der Nachweis kann durch verschiedene Maßnahmen erbracht werden. Dazu gehören z. B. der Einbau eines Fensterkippschalters, der Einbau eines Unterdruckwächters oder der messtechnische Nachweis, dass bei gleichzeitigem Betrieb von Feuerstätte(n) und Raumluft absaugender(n) Anlage(n) kein gefährlicher Unterdruck entstehen kann.
  • Seite 88 14 Messung durchführen Betrieb zu nehmen. Dabei muss die Messung den ungünstigsten Zustand erfassen, d.h. die Beurteilung ist mit der höchsten Leistungsstufe der Luft absaugenden Einrichtung(en) durchzuführen. In den Fällen, in denen sich die Entlüftungseinrichtung nicht im gleichen Raum wie die Feuerstätte befindet, sind alle Türen und Öffnungen zwischen dem Aufstellraum der Feuerstätte und der Entlüftungseinrichtung offen zu halten.

  • Seite 89: Übersicht Optionen

    Menü ist nur bei Messungen mit Gassensoren vorhanden. Smart Probes nullen Differenzdruck Smart Probe manuell nullen. (Zeroing Smart Probes) Menü ist nur bei Messungen mit Smart Probe testo 510i vorhanden. Mittelwertbildung | Ein Bildung eines Mittelwertes innerhalb einer voreingestellten Zeit. (Averaging | 14.3.1.1 Messansicht ändern...
  • Seite 90 14 Messung durchführen - Hinzufügen: Auf Hinzufügen (Add) tippen, um Auswahlliste der Messgrößen zu öffnen. - Löschen: Auf tippen. - Einheit ändern: Auf die zu ändernde Messgröße tippen. In der geöffneten Auswahlliste auf die gewünschte Messeinheit tippen. - Position in der Liste ändern: gedrückt halten und auf die gewünschte Position ziehen.

  • Seite 91: Gassensoren Nullen

    14 Messung durchführen Anzeige Messgröße η+ Wirkungsgrad mit Berücksichtigung Brennwertbereich Kaminzug ΔP Differenzdruck Kohlenmonoxid COunv Kohlenmonoxid unverdünnt Stickstoffmonoxid Stickstoffoxide λ Luftverhältniszahl COumg Kohlenmonoxid Umgebung O2ref Sauerstoff Referenz ΔT Differenztemperatur Abgastaupunkttemperatur Rußzahl 1 Rußzahl 2 Rußzahl 3 Rußzahl Ø In der Messwertanzeige, in den gespeicherten Messprotokollen und auf Protokoll-Ausdrucken erscheinen nur die Messgrößen und -einheiten, die in der Messwertanzeige aktiviert sind.

  • Seite 92: Mittelwertbildung

    14 Messung durchführen testo 300 NEXT LEVEL ohne Option Nullung der Sonde im Abgas: Die Abgassonde muss sich während der Nullungsphase (30 sec) an Frischluft befinden! testo 300 NEXT LEVEL mit Option Nullung der Sonde im Abgas: Die Abgassonde kann sich schon während der Nullungsphase (30 sec) im Abgaskanal befinden.

  • Seite 93: Übersicht Messdaten Verarbeiten

    14 Messung durchführen Messwerte werden automatisch gespeichert. • Das Ergebnis der Messung wird angezeigt. • Weitere Messung vornehmen: 14.4 Übersicht Messdaten verarbeiten ( Messdaten verarbeiten Eigenschaft (Protocols) Messwerte ausdrucken Messwerte über Bluetooth ® Drucker ausdrucken. values) (Print Messwerte speichern Messwerte inkl. ausgewählten Kunden / Messstelle speichern.

  • Seite 94: Daten Ausdrucken

     Das Protokoll wird gedruckt. Bluetooth ® ist am testo 300 NEXT LEVEL dauerhaft eingeschaltet. 14.4.2 Messwerte speichern Die Messdaten der jeweils letzten durchgeführten Messung einer Messart werden auf dem Messgerät gespeichert. Zur Sicherung der Messdaten und für die spätere Erstellung eines Berichts können durchgeführte Messungen gespeichert werden:...

  • Seite 95: Protokoll Fertigstellen

    14 Messung durchführen  Das Messprotokoll wird gespeichert. Nur gespeicherte Messwerte können im Nachhinein zu einem Bericht weiterverarbeitet werden. Bei folgenden Messarten werden die Messwerte automatisch gespeichert: • Dichtheitsprüfung Gebrauchfähigkeitsprüfung • Gasarmaturdichtheit • 4 Pa-Messung (Landesversion DE) • 1. BImSchV (Landesversion DE) •...

  • Seite 96: Bericht Unterschreiben

    14 Messung durchführen Kommentare und Bilder Kommentare eingeben und Bilder Hinzufügen. Messungen auswählen Alle gespeicherten Messungen werden abhängig vom Erstellungs- datum in einer der folgenden Zeitgruppen angezeigt: Heute, Gestern oder Älter. Für die Protokollerstellung ausgewählte Messungen sind mit gekennzeichnet. Neu gespeicherte Messungen bei diesem Kunden werden automatisch gekennzeichnet.

  • Seite 97: Instandhaltung

    Das Messgerät wird standardmäßig mit einem Kalibrierprotokoll ausgeliefert. Um die angegebenen Genauigkeiten der Messergebnisse zu erhalten, empfiehlt Testo das testo 300 NEXT LEVEL einmal jährlich durch eine Testo-autorisierte Servicestelle überprüfen zu lassen. Für weitere Informationen kontaktieren Sie bitte Testo unter http://www.testo.com.

  • Seite 98: Kondensatbehälter Leeren

    15 Instandhaltung ACHTUNG Auslaufende Lösungsmittel und Fettlöser! Schäden am Gerät und an den Sensoren! Folgende Substanzen können zu Schäden am Gerät oder den Sensoren führen: • Lösungsmittelhaltige Dämpfe wie sie in Reinigungsmitteln, Entfettungsmitteln, Wachspolituren, Klebern, enthalten sind • Formaldehyd Reinigungstücher, Lösungsmittel und Fettlöser, wie Isopropanol, nicht im Koffer lagern.

  • Seite 99: Messgerät Öffnen

    15 Instandhaltung Kondensatauslass am Kondensat- behälter öffnen. Kondensat in einen Ausguss auslaufen lassen - Resttropfen am Kondensatauslass mit einem Tuch abtupfen und Kondensatauslass schließen. Der Kondensatauslass muss komplett geschlossen sein, da ansonsten Fehlmessungen durch Falschluft auftreten können. 15.6 Messgerät öffnen Öffnen Sie das Messgerät nur, wenn dies zu Wartungszwecken (Gassensoren wechseln) erforderlich ist.
  • Seite 100 15 Instandhaltung Mit einem Torx-Schraubendreher (Größe T 10) die beiden Gehäuseschrauben an der Gerätoberseite entfernen. ACHTUNG Beschädigung des Gerätes durch unsachgemäßes Entfernen der Gehäuseschrauben! - Nur die beiden Gehäuseschrauben an der Gerätoberseite entfernen. Die anderen vier Schrauben müssen unangetastet bleiben. Das Bedienmodul in Pfeilrichtung entriegeln.

  • Seite 101: Sensoren Wechseln

    15 Instandhaltung 15.7 Sensoren wechseln Auf Steckplätzen, die nicht mit einem Sensor bestückt sind, muss eine Steckplatz-Brücke (0192 1552) gesteckt sein. Verbrauchte Sensoren müssen als Sondermüll entsorgt werden! Verfügbare Steckplätze: 1 CO-Sensor oder COlow-Sensor 3 O2-Sensor 2 NO-Sensor oder NOlow-Sensor Bei einer Sensoren-Nachrüstung muss die dazugehörige Messgröße / - einheit in der Messwertanzeige aktiviert werden.
  • Seite 102 15 Instandhaltung Haltebügel entriegeln und aufklappen. Defekten Sensor vom Steckplatz entnehmen. Neuen Sensor auf den Steckplatz einsetzen. Achten Sie darauf, dass die Buchse auf der Sensorplatine mit dem Kontaktstecker korrekt verbunden ist. Haltebügel mit einem hörbaren "Klick" schließen. Messgerät schließen. Nach dem Wechsel eines O2-Sensors 15 min Angleichzeit abwarten, bevor Sie das Gerät einsetzen.

  • Seite 103: Co-, Co H2- Und No-Sensor Wechseln

    15 Instandhaltung 15.8.1 CO-, CO H2- und NO-Sensor wechseln VORSICHT Säure in den Sensoren. Kann zu Verätzungen führen. - Sensoren nicht öffnen. - Beim Sensorwechsel immer Handschuhe tragen. Bei Kontakt mit den Augen: Spülen Sie das betroffene Auge bei weit gespreizten Lidern 10 Minuten lang unter fließendem Wasser und schützen Sie dabei das nicht beeinträchtigte Auge.

  • Seite 104: Modulare Abgassonde Reinigen

    15 Instandhaltung Neuen Sensor auf den Steckplatz und gleichzeitig die Schlauch- verbindungen auf die Gasweganschlüsse stecken. Achten Sie darauf, dass die Buchse auf der Sensorplatine mit dem Kontaktstecker korrekt verbunden ist. Messgerät schließen. 15.9 Modulare Abgassonde reinigen Abgassonde vom Messgerät trennen. ...

  • Seite 105: Partikelfilter Prüfen / Wechseln

    15 Instandhaltung 15.11 Partikelfilter prüfen / wechseln Partikelfilter prüfen Partikelfilter der Modularen Abgassonde regelmäßig auf Verschmutzungen • prüfen: Sichtkontrolle durch das Sichtfenster der Filterkammer. Bei sichtbarer Verschmutzung oder zu geringem Pumpenfluss den Filter • wechseln. Partikelfilter wechseln Filterkammer kann Kondensat enthalten. Dies ist keine Fehlfunktion, hierdurch kommt es nicht zu Falschmessungen.

  • Seite 106: Thermoelement Wechseln

    15 Instandhaltung Filterkammer aufsetzen und verschließen: Leichte Drehung im Uhrzeigersinn. 15.12 Thermoelement wechseln Sondenverriegelung durch Betätigen der Taste am Sondengriff lösen und Sondenmodul abnehmen. Steckkopf des Thermoelements mit Hilfe eines Schraubendrehers aus der Fassung lösen und Thermoelement aus dem Sondenrohr ziehen. Neues Thermoelement in das Sondenrohr führen, bis der Steckkopf einrastet.

  • Seite 107: Technische Daten

    16 Technische Daten 16 Technische Daten Technische Daten testo 300 NEXT LEVEL Eigenschaft Wert Temperatur Messgerät -40 ... +1200 °C Zugmessung -9,99…+40 hPa Druckmessung -100…200 hPa -Messung 0…21 Vol.% CO-Messung 0…4000 ppm Option: CO-Messung 0…8000 ppm -kompensiert) Option: CO-Messung 0…500 ppm...
  • Seite 108 B: 98 mm Zertifizierung TÜV-geprüft nach 1. BImSchV EN 50379, Teil 1-3 TÜV-geprüft nach 44. BImSchV EN 50379, Teil 1-3 Technische Daten testo 915i Eigenschaft Wert Batterietyp 3 x Microzellen AAA Batterie-Lebensdauer 150 h bei +25 °C und Messzyklus 1 s Datenübertragung...
  • Seite 109 16 Technische Daten Technische Daten testo 510i Eigenschaft Wert Batterietyp 3 x Microzellen AAA Batterie-Lebensdauer 150 h bei +25°C und Messzyklus 2 s Datenübertragung Bluetooth ® Funkreichweite Bis zu 100 m im freien Feld Betriebstemperatur -20 bis +50 °C Lagertemperatur -20 bis +60 °C...

  • Seite 110: Kontakt Und Support

    Gewicht ca. 6,5 g Abmessung L: 23 mm H: 27 mm B: 18 mm 16.1 Kontakt und Support Wenn Sie Fragen haben oder weitere Informationen benötigen, wenden Sie sich bitte an Ihren Händler oder den Testo-Kundendienst. Kontaktdaten siehe Internetseite www.testo.com/service-contact.
  • Seite 112 Testo SE & Co. KGaA Celsiusstr. 1 79822 Titisee-Neustadt Germany Tel.: +49 7653 681-0 E-Mail: info@testo.de www.testo.de 0970 3010 de 10 - 12.2023...
