Anmerkungen zur Tabelle:
* Bei Bedarf kann neben dem Lenk-Servo am Empfängerausgang 1 und dem Gas-Servo/Fahrtregler am Empfänger-
ausgang 2 noch ein Zusatz-Servo am Empfängerausgang 3 angeschlossen werden. Dieses Servo übernimmt
dann auf Knopfdruck am Sender Umschaltaufgaben oder sonstige Funktionen.
** Bei einem Elektromodell mit mechanischem Fahrtregler wird für die Stromversorgung des Empfängers in jedem
Fall eine Batteriebox bzw. ein separater Empfängerakku benötigt. Der am mechanischen Fahrtregler montierte
Stromversorgungsanschluss darf nicht verwendet werden, da die am Stecker anliegende Spannung von 7,2 V
(bei 6zelligem Fahrakku) für den Empfänger und die angeschlossenen Servos zu hoch ist! Der Empfänger bzw.
die Servos werden zerstört, Verlust von Garantie/Gewährleistung!
*** Bei einem Elektromodell mit elektronischem Fahrtregler ist ein separater Empfängerakku am Anschluss B nur
dann erforderlich, wenn der verwendete Motorregler/Flugregler über keine BEC-Schaltung verfügt. Weitere In-
formationen sind den technischen Unterlagen des Reglers zu entnehmen.
b) Montage des Empfängers
Die Montage des Empfängers ist grundsätzlich immer vom Modell abhängig. Aus diesem Grund sollten Sie sich
bezüglich des Einbaus an die Empfehlungen des Modellherstellers halten. Unabhängig davon sollten Sie immer
versuchen den Empfänger so zu montieren, dass er vor Staub, Schmutz, Feuchtigkeit und Vibrationen optimal ge-
schützt ist. Zur Befestigung eignen sich doppelseitig klebender Schaumstoff (Servo-Tape) oder auch Gummiringe, die
den in Schaumstoff eingewickelten Empfänger sicher an seinem Platz halten.
Achtung!

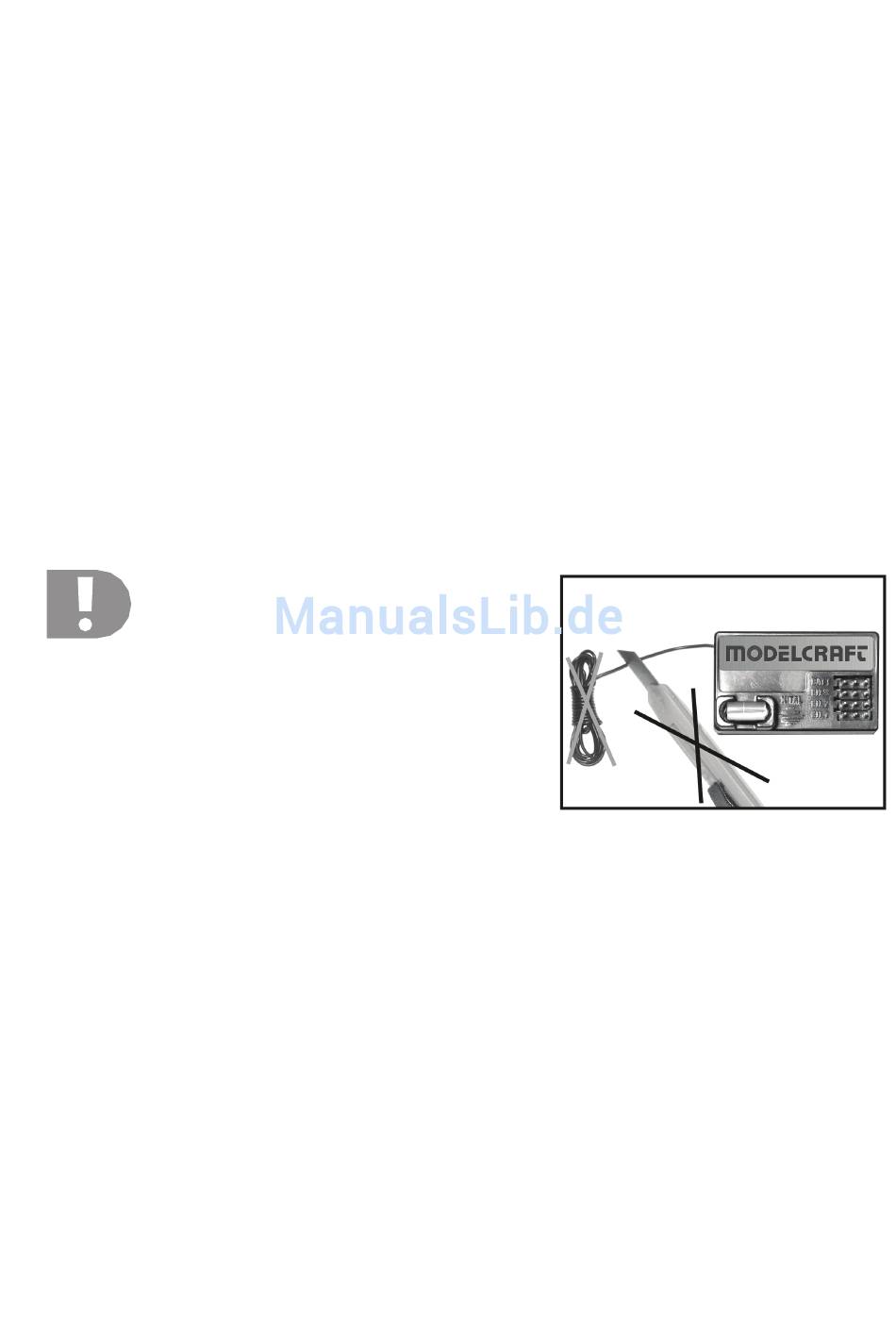

Der Antennendraht (1) hat eine genau bemessene Län-
ge. Aus diesem Grund darf der Antennendraht weder
aufgewickelt, in Schlaufen gelegt oder gar abgeschnit-
ten werden. Dies würde die Reichweite enorm ein-
schränken und stellt somit ein erhebliches Sicherheits-
risiko dar.
Führen Sie den Antennendraht unmittelbar nach dem Empfänger durch eine Rumpföffnung aus dem Modell heraus.
Verwenden Sie dazu am besten ein Antennenröhrchen, dass dem Modell eventuell schon beiliegt oder als Zubehör
erhältlich ist.
c) Montage der Servos
Der Einbau eines Servos ist immer vom jeweils verwendeten Modell abhängig. Genaue Informationen diesbezüglich
sind den Bauunterlagen des Modells zu entnehmen. Grundsätzlich sollten Sie jedoch versuchen die Servos
schwingungsgedämpft zu verschrauben. Dazu werden den Servos im Regelfall Gummitüllen mit Metallhülsen (siehe
Bild 11, Pos. 4) beigelegt.
14
1
Bild 8
