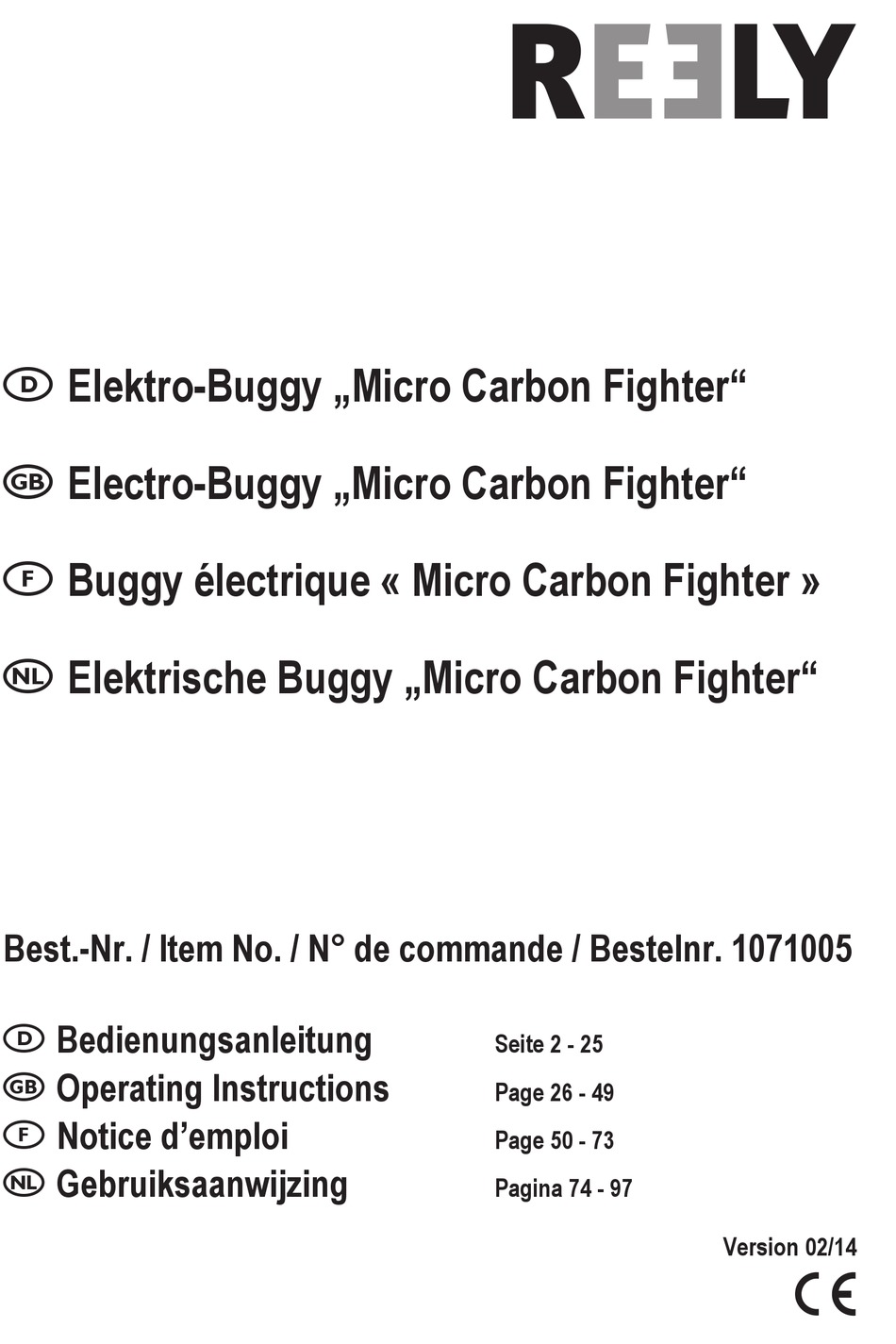

Elektro-Buggy „Micro Carbon Fighter"
Electro-Buggy „Micro Carbon Fighter"
Buggy électrique « Micro Carbon Fighter »
Elektrische Buggy „Micro Carbon Fighter"
Best.-Nr. / Item No. / N° de commande / Bestelnr. 1071005
Bedienungsanleitung
Operating Instructions
Notice d'emploi
Gebruiksaanwijzing
Seite 2 - 25
Page 26 - 49
Page 50 - 73
Pagina 74 - 97
Version 02/14
7
Kapitel
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für Reely Micro Carbon Fighter
Inhaltszusammenfassung für Reely Micro Carbon Fighter
- Seite 1 Elektro-Buggy „Micro Carbon Fighter“ Electro-Buggy „Micro Carbon Fighter“ Buggy électrique « Micro Carbon Fighter » Elektrische Buggy „Micro Carbon Fighter“ Best.-Nr. / Item No. / N° de commande / Bestelnr. 1071005 Bedienungsanleitung Seite 2 - 25 ...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Seite Einführung ................................3 Symbol-Erklärungen ............................4 Produktbeschreibung ............................4 Lieferumfang ................................4 Erforderliches Zubehör ............................5 Sicherheitshinweise .............................6 a) Allgemein ...............................6 b) Inbetriebnahme ..............................7 c) Fahren des Fahrzeugs ..........................7 Batterie- und Akkuhinweise ..........................9 Akkus laden ............................... 11 a) Fahrakku für das Fahrzeug laden ........................ 11 b) Akkus im Sender laden .......................... -
Seite 3: Einführung
Einführung Sehr geehrte Kundin, sehr geehrter Kunde, wir bedanken uns für den Kauf dieses Produkts. Dieses Produkt erfüllt die gesetzlichen, nationalen und europäischen Anforderungen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten! Diese Bedienungsanleitung gehört zu diesem Produkt. -
Seite 4: Symbol-Erklärungen
Symbol-Erklärungen Das Symbol mit dem Ausrufezeichen weist Sie auf besondere Gefahren bei Handhabung, Betrieb oder Bedienung hin. Das „Pfeil“-Symbol steht für spezielle Tipps und Bedienhinweise. Produktbeschreibung Bei diesem Produkt handelt es sich um ein allradangetriebenes Modellfahrzeug, das über die mitgelieferte Fernsteu- eranlage drahtlos per Funk gesteuert werden kann. -
Seite 5: Erforderliches Zubehör
Erforderliches Zubehör Zum Betrieb des Fahrzeugs ist noch diverses Zubehör erforderlich, das sich nicht im Lieferumfang befindet. Unbedingt erforderlich ist: • Akkus oder Batterien für den Sender (Typ und benötigte Anzahl siehe Bedienungsanleitung zur Fernsteueranlage) • Fahrakku (Typ siehe Kapitel „Technische Daten“ am Ende dieser Bedienungsanleitung) • Ladegerät für Senderakkus bzw. Fahrakku Für einen optimalen Einsatz des Fahrzeugs empfehlen wir Ihnen weiterhin folgende Komponenten: • Ersatzreifen (um abgefahrene/beschädigte Reifen schnell wechseln zu können) • Montageständer („Carstand“, für Probeläufe und eine leichtere Wartung) • Diverses Werkzeug (z.B. Schraubendreher, Spitzzange, Sechskantschlüssel) • Druckluftspray (für Reinigungszwecke) Die Ersatzteilliste zu diesem Produkt finden Sie auf unserer Website www.conrad.com im Download-Be- reich zum jeweiligen Produkt. Alternativ können Sie die Ersatzteilliste telefonisch anfordern, die Kontaktdaten finden Sie am Anfang dieser Bedienungsanleitung im Kapitel „Einführung“. -
Seite 6: Sicherheitshinweise
Sicherheitshinweise Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt die Gewährleistung/Garantie. Für Folgeschäden übernehmen wir keine Haftung! Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung! In solchen Fällen erlischt die Gewährleistung/Garantie. -
Seite 7: B) Inbetriebnahme
b) Inbetriebnahme Die Anleitung zur Fernsteueranlage liegt getrennt bei. Beachten Sie unbedingt die dort enthaltenen Sicher- heitshinweise und alle weiteren Informationen! • Verwenden Sie nur einen geeigneten Fahrakku für das Fahrzeug. Betreiben Sie den Fahrtregler niemals über ein Netzteil, auch nicht zu Testzwecken. Dieses Fahrzeug ist ausschließlich für einen LiPo-Fahrakku mit 2 Zellen (Nennspannung 7,4 V) oder einen NiMH-Fahrakku mit 6 Zellen (Nennspannung 7,2 V) geeignet. - Seite 8 • Fahren Sie nicht bei Regen, durch nasses Gras, Wasser, Schlamm oder Schnee. Das Modell ist nicht wasserfest oder wasserdicht. Feuchtigkeit führt nicht nur zu Korrosion, sondern die Elektronik wird dadurch beschädigt. Bei LiPo-Akkus kann eindringende Feuchtigkeit zu einem Brand des Akkus oder gar einer Explosion führen! • Lassen Sie immer den Sender eingeschaltet, solange das Fahrzeug in Betrieb ist. • Zum Abstellen des Fahrzeugs schalten Sie immer zuerst den Fahrtregler des Fahrzeugs aus und trennen Sie anschließend den Fahrakku vollständig vom Fahrtregler.
-
Seite 9: Batterie- Und Akkuhinweise
Batterie- und Akkuhinweise Obwohl der Umgang mit Batterien und Akkus im täglichen Leben heute eine Selbstverständlichkeit ist, bestehen zahlreiche Gefahren und Probleme. Speziell bei LiPo-/LiIon-Akkus mit ihrem hohen Energieinhalt (im Vergleich zu herkömmlichen NiMH-Akkus) sind diverse Vorschriften unbedingt einzuhalten, da andern- falls Explosions- und Brandgefahr besteht. - Seite 10 • Entnehmen Sie den Akku zum Laden aus dem Modell. • Platzieren Sie Ladegerät und Akku auf einer hitzefesten, unbrennbaren Oberfläche. • Ladegerät und Akkus erwärmen sich beim Ladevorgang. Halten Sie deshalb ausreichend Abstand zwischen Lade- gerät und Akku, legen Sie den Akku niemals auf das Ladegerät. Decken Sie Ladegerät und Akku niemals ab. Setzen Sie Ladegerät und Akku keinen hohen/niedrigen Temperaturen sowie direkter Sonneneinstrahlung aus. • Laden Sie Akkus niemals unbeaufsichtigt. • Laden Sie Akkus regelmäßig nach (etwa alle 2 - 3 Monate), da es andernfalls durch eine Selbstentladung der Akkus zu einer Tiefentladung kommt.
-
Seite 11: Akkus Laden
Akkus laden a) Fahrakku für das Fahrzeug laden • Im Lieferumfang des Fahrzeugs ist kein Fahrakku enthalten, dieser muss getrennt erworben werden. Somit haben Sie selbst die Wahl, ob Sie für das Fahrzeug einen günstigen Einsteiger-Akku oder einen hochwertigen Profi-Akku mit großer Kapazität verwenden wollen. • Der Fahrakku ist bei Lieferung in der Regel leer und muss aufgeladen werden. Bevor ein Fahrakku seine maximale Leistung bringt, sind mehrere vollständige Entlade- und Ladezyklen erforderlich. • Falls Sie noch „alte“ NiCd-Fahrakkus einsetzen, so sollten diese nach Möglichkeit immer vollständig „leer“ gefahren werden, da es beim mehrmaligen Aufladen eines „halbvollen“ NiCd-Fahrakkus zum sog. Memory-Effekt kommen kann. Das bedeutet, dass der Fahrakku seine Kapazität verliert, er gibt nicht mehr die ganze gespeicherte Energie ab, die Fahrzeit wird geringer. -
Seite 12: Inbetriebnahme
Inbetriebnahme a) Antennenkabel des Empfängers verlegen Nehmen Sie zuerst die Karosserie ab. Entfernen Sie dazu die Karosserieclipse und ziehen Sie die Karosserie nach oben ab. Führen Sie das Antennenkabel durch das mitgelieferte Antennenröhrchen (1) und stecken Sie es in die entspre- chende Halterung (2) auf der Oberseite des Fahrzeugs. -
Seite 13: Anschließen Des Fahrakkus An Den Fahrtregler
Die Akkuhalterung besteht aus zwei Kunststoffwinkeln und einer Haltestrebe (1), die mit zwei Sicherungsclipsen (2) fixiert wird. Zum Einlegen eines Fahrakkus ziehen Sie zunächst die Sicherungsclipse heraus. Nehmen Sie dann die Haltestre- be vom Fahrzeug ab. Legen Sie den Fahrakku in die Akkuhalterung des Chassis ein. -
Seite 14: Fahrtregler Einschalten
f) Fahrtregler einschalten Schalten Sie den Fahrtregler ein, indem Sie den Schiebeschalter (siehe Bild in Kapitel 9. e) in Richtung des Setup- Tasters bewegen („ON“). Warten Sie dann ein paar Sekunden (Gas-/Bremshebel am Sender in der Neutralstellung lassen, nicht bewegen). Sollte der Antrieb des Fahrzeugs starten, obwohl sich der Gas-/Bremshebel am Sender in der Neutralstel- lung befindet, so verstellen Sie die Trimmung am Sender, bis der Motor stehen bleibt. - Seite 15 Die nachfolgenden Abbildungen dienen nur zur Illustration der Funktionen, diese müssen nicht mit dem Design des mitgelieferten Senders übereinstimmen. 1. Gas-/Bremshebel loslassen (Neutralstellung), Fahrzeug rollt aus bzw. bewegt sich nicht (ggf. Trimmung für die Fahrfunktion am Sender korrigieren) 2. Vorwärts fahren, Gas-/Bremshebel langsam in Richtung Griff ziehen ...
-
Seite 16: Fahrt Beenden
i) Fahrt beenden Um das Fahren zu beenden, gehen Sie wie folgt vor: • Lassen Sie den Gas-/Bremshebel am Sender los, so dass er in der Neutralstellung steht und lassen Sie das Fahr- zeug ausrollen. • Nachdem das Fahrzeug still steht, nehmen Sie die Karosserie ab und schalten den Fahrtregler aus. Fassen Sie dabei nicht in die Räder oder den Antrieb und bewegen Sie auf keinen Fall den Gas-/Bremshebel am Sender! Achtung! Motor, Fahrtregler und Fahrakku werden beim Betrieb sehr warm! Fassen Sie deshalb diese Teile unmittel- bar nach der Fahrt nicht an, Verbrennungsgefahr! • Trennen Sie den Fahrakku vom Fahrtregler. Lösen Sie die Steckverbindung vollständig. -
Seite 17: Fahrtregler Programmieren
Fahrtregler programmieren a) Programmierung von Neutral- und Vollgasstellung Wenn das Fahrzeug in der Neutralstellung des Gas-/Bremshebels nicht ruhig stehen bleibt, können Sie am Sender die Trimmung für die Fahrfunktion korrigieren. Sollte der Trimmweg nicht ausreichen (oder wenn die Trimmung bereits fast am Ende des Trimmwegs steht), so können Sie die Neutralstellung und die Vollgasstellungen für Vorwärts-/Rückwärtsfahrt neu programmieren. -
Seite 18: Programmierung Der Sonderfunktionen
b) Programmierung der Sonderfunktionen Der Fahrtregler ist ab Werk bereits mit den sinnvollsten Voreinstellungen vorprogrammiert worden. Wenn ein LiPo-Akku als Fahrakku verwendet wird, so kontrollieren Sie die Grundeinstellung des Fahrtreg- lers, ob der Unterspannungsschutz aktiviert ist (normalerweise 3,0 V/Zelle). Bei ausgeschalteter Unterspan- nungserkennung kommt es andernfalls zu einer Tiefentladung des LiPo-Akkus, was diesen zerstört. - Seite 19 Rote LED blinkt..Grüne LED blinkt..Funktion 1x kurz 2x kurz 3x kurz 4x kurz 1x lang 1x lang, 1x lang, 1x lang, (+ Piepton) 1x kurz 2x kurz 3x kurz 1x kurz Fahrfunktion Vorwärts/Bremse Vorwärts/Bremse/ Rückwärts 2x kurz Motorbremse 3x kurz Unterspannungsschutz aus 2,6 V/Zelle 2,8 V/Zelle 3,0 V/Zelle...
-
Seite 20: Reset Des Fahrtreglers
• Funktion #5, grüne LED blinkt 5x kurz: Maximale Bremskraft Der Fahrtregler bietet je nach Stellung des Hebels am Sender eine proportionale Bremskraft. Die maximale Brems- kraft bei Vollausschlag ist einstellbar zwischen 25%, 50%, 75% und 100%. Eine hohe Einstellung (z.B. 100%) verringert den Bremsweg, hat aber negative Auswirkungen auf die Lebensdauer der Zahnräder (Antriebsritzel, Hauptzahnrad und Differenziale). -
Seite 21: Reinigung Und Wartung
Reinigung und Wartung a) Allgemein Vor einer Reinigung oder Wartung ist der Fahrtregler auszuschalten und der Fahrakku vom Fahrregler vollständig zu trennen. Falls Sie vorher mit dem Fahrzeug gefahren sind, lassen Sie alle Teile (z.B. Motor, Fahrtregler usw.) zuerst vollständig abkühlen. Reinigen Sie das ganze Fahrzeug nach dem Fahren von Staub und Schmutz, verwenden Sie z.B. -
Seite 22: Entsorgung
Nach dem Lösen der Radmutter ziehen Sie das Rad von der Radachse ab. Anschließend wird das neue Rad aufgesteckt, so dass der Innensechskant innen an der Felge genau auf der Rad- mitnehmer-Mutter steckt. Schrauben Sie das Rad mit der zu Beginn entfernten Radmutter auf der Radachse fest. Wenden Sie jedoch beim Festschrauben keine Gewalt an, da sich sonst das Rad nur schwer dreht, wodurch der Antrieb beschädigt werden kann. -
Seite 23: Behebung Von Störungen
Behebung von Störungen Auch wenn das Modell nach dem heutigen Stand der Technik gebaut wurde, kann es dennoch zu Fehlfunktionen oder Störungen kommen. Aus diesem Grund möchten wir Ihnen aufzeigen, wie Sie eventuelle Störungen beseitigen können. Beachten Sie außerdem die beiliegende Bedienungsanleitung zur Fernsteueranlage. Das Modell reagiert nicht oder nicht richtig • Bei 2,4 GHz-Fernsteueranlagen muss der Empfänger am Sender angelernt werden. Dieser Vorgang wird z.B. mit den englischen Begriffen „Binding“... - Seite 24 Fahrzeug wird langsamer bzw. das Lenkservo zeigt nur noch geringe oder überhaupt keine Reaktion; die Reichweite zwischen Sender und Fahrzeug ist nur sehr kurz • Der Fahrakku ist schwach oder leer. Die Stromversorgung des Empfängers und damit auch des Lenkservos erfolgt über den BEC des Fahrtreglers. Aus diesem Grund führt ein schwacher oder leerer Fahrakku dazu, dass der Empfänger nicht mehr richtig arbeitet.
-
Seite 25: 15. Technische Daten Des Fahrzeugs
15. Technische Daten des Fahrzeugs Maßstab ..........1:18 Geeigneter Fahrakku ......2zelliger LiPo-Fahrakku (Nennspannung 7,4 V) oder 6zelliger NiMH-Fahrakku (Nennspannung 7,2 V) Antrieb ..........Brushless-Elektromotor Allrad-Antrieb über Kardanwelle Differenzial in Vorder- und Hinterachse Federung ..........Einzelradaufhängung, mit je 1 Stoßdämpfer Abmessungen (L x B x H) .....265 x 185 x 105 mm Reifen-Abmessungen (B x Ø) ....24 x 60 mm Bodenfreiheit ........17 mm Radstand ..........165 mm... - Seite 100 ! Impressum Diese Bedienungsanleitung ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Er- fassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten.
