Parameter: 6-** Analoge Ein-/Ausg - Danfoss VLT Midi Drive FC 280 Programmierhandbuch

Parameterbeschreibungen

4.7 Parameter: 6-** Analoge Ein-/Ausg.

6-00 Signalausfall Zeit
Range:
10 s
*
6-01 Signalausfall Funktion
Option:
4 4
[0] Aus
*
[1] Drehz. speich.
[2] Stopp
[3] Festdrehzahl
JOG
[4] Max. Drehzahl
[5] Stopp und
Alarm
Par 6-xx
High Ref./
Feedb. Value'
Par 6-xx
Low Ref./
Feedb. Value'
Abbildung 4.16 Timeout-Funktion
78
Funktion:
[1 - 99 s] Eingabe der Signalausfall-Zeit.
Funktion:
Wählen Sie die Timeout-Funktion
aus. Die unter
Parameter 6-01 Signalausfall
Funktion eingestellte Funktion wird
aktiviert, wenn das Eingangssignal
an Klemme 53 oder 54 weniger als
50 % des unter
Parameter 6-10 Klemme 53 Skal.
Min.Spannung,
Parameter 6-20 Klemme 54 Skal.
Min.Spannung oder
Parameter 6-22 Klemme 54 Skal.
Min.Strom definierten Werts beträgt,
und zwar für einen Zeitraum, der
unter Parameter 6-00 Signalausfall
Zeit definiert wurde.

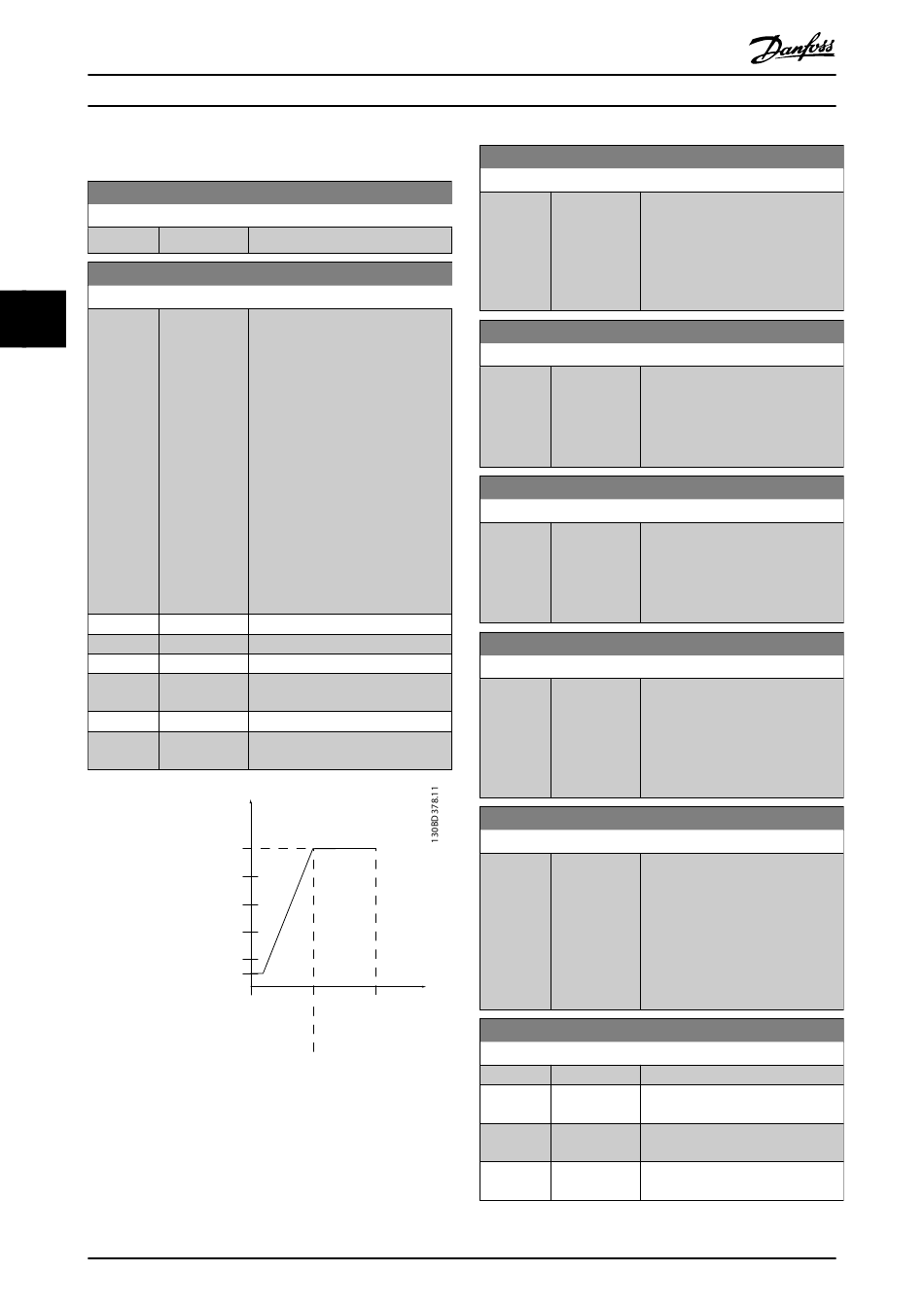

Ref./Feedback
50
40
30
20
10
5
1 V 5 V
Par 6-xx
'Low Voltage'or
'Low Current'
Par 6-xx
'High Voltage'or
'High Current'
Danfoss A/S © 02/2019 Alle Rechte vorbehalten.
®
VLT Midi Drive FC 280
6-10 Klemme 53 Skal. Min.Spannung
Range:
0.07 V
*
6-11 Klemme 53 Skal. Max.Spannung
Range:
10 V
*
6-14 Klemme 53 Skal. Min.-Soll/Istwert
Range:
0
*
6-15 Klemme 53 Skal. Max.-Soll/Istwert
Range:
Size
related
*
6-16 Klemme 53 Filterzeit
Range:
0.01 s
*
10 V [V]
Analog input
6-18 Klemme 53 Digitaleingang
Option:
[0]
*
[1]
[2]
[3]
Funktion:
[0 - 10 V] Geben Sie die Spannung (V) ein,
die Parameter 6-14 Klemme 53 Skal.
Min.-Soll/Istwert entspricht. Stellen
Sie den Wert zur Aktivierung von
Parameter 6-01 Signalausfall
Funktion auf >1 V ein.
Funktion:
[0 - 10 V] Geben Sie die Spannung (V) ein,
die dem maximalen Sollwert
entspricht (eingestellt in
Parameter 6-15 Terminal 53 High
Ref./Feedb. Value).
Funktion:
[-4999 - Geben Sie den Soll- oder Istwert
4999 ] ein, der dem in
Parameter 6-10 Klemme 53 Skal.
Min.Spannung eingestellten Wert für
Spannung oder Strom entspricht.
Funktion:
[-4999 - Geben Sie den Soll- oder Istwert
4999 ] ein, der dem in
Parameter 6-11 Klemme 53 Skal.
Max.Spannung eingestellten Wert
für Spannung oder Strom
entspricht.
Funktion:
[0.01 - 10 s] Geben Sie die Zeitkonstante ein.
Dies ist eine Filterzeitkonstante für
den digitalen Tiefpassfilter erster
Ordnung, um Rauschen an Klemme
53 zu unterdrücken. Ein hoher Wert
für die Zeitkonstante verbessert die
Dämpfung, erhöht jedoch auch die
Zeitverzögerung durch den Filter.
Funktion:
Ohne Funktion
Alarm
quittieren
Motorfreilauf
(inv.)
Mot.freil./Res.
inv.
