FC 300 Profibus

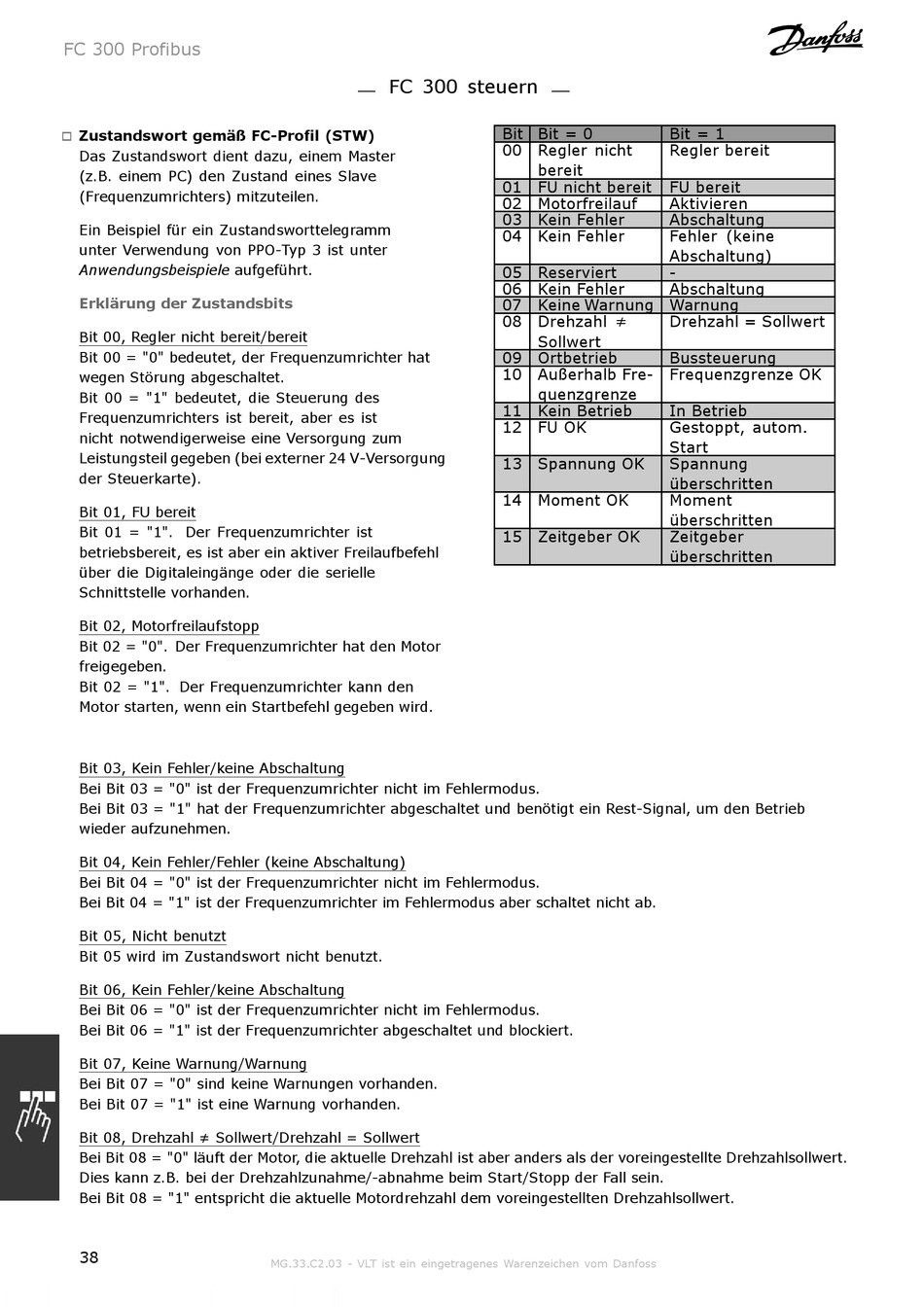

Zustandswort gemäß FC-Profil (STW)
!
Das Zustandswort dient dazu, einem Master
(z.B. einem PC) den Zustand eines Slave
(Frequenzumrichters) mitzuteilen.
Ein Beispiel für ein Zustandsworttelegramm
unter Verwendung von PPO-Typ 3 ist unter
Anwendungsbeispiele aufgeführt.
Erklärung der Zustandsbits
Bit 00, Regler nicht bereit/bereit
Bit 00 = "0" bedeutet, der Frequenzumrichter hat
wegen Störung abgeschaltet.
Bit 00 = "1" bedeutet, die Steuerung des
Frequenzumrichters ist bereit, aber es ist
nicht notwendigerweise eine Versorgung zum
Leistungsteil gegeben (bei externer 24 V-Versorgung
der Steuerkarte).
Bit 01, FU bereit
Bit 01 = "1". Der Frequenzumrichter ist
betriebsbereit, es ist aber ein aktiver Freilaufbefehl
über die Digitaleingänge oder die serielle
Schnittstelle vorhanden.
Bit 02, Motorfreilaufstopp
Bit 02 = "0". Der Frequenzumrichter hat den Motor
freigegeben.
Bit 02 = "1". Der Frequenzumrichter kann den
Motor starten, wenn ein Startbefehl gegeben wird.
Bit 03, Kein Fehler/keine Abschaltung
Bei Bit 03 = "0" ist der Frequenzumrichter nicht im Fehlermodus.
Bei Bit 03 = "1" hat der Frequenzumrichter abgeschaltet und benötigt ein Rest-Signal, um den Betrieb
wieder aufzunehmen.
Bit 04, Kein Fehler/Fehler (keine Abschaltung)
Bei Bit 04 = "0" ist der Frequenzumrichter nicht im Fehlermodus.
Bei Bit 04 = "1" ist der Frequenzumrichter im Fehlermodus aber schaltet nicht ab.
Bit 05, Nicht benutzt
Bit 05 wird im Zustandswort nicht benutzt.
Bit 06, Kein Fehler/keine Abschaltung
Bei Bit 06 = "0" ist der Frequenzumrichter nicht im Fehlermodus.
Bei Bit 06 = "1" ist der Frequenzumrichter abgeschaltet und blockiert.
Bit 07, Keine Warnung/Warnung
Bei Bit 07 = "0" sind keine Warnungen vorhanden.
Bei Bit 07 = "1" ist eine Warnung vorhanden.
Bit 08, Drehzahl ≠ Sollwert/Drehzahl = Sollwert
Bei Bit 08 = "0" läuft der Motor, die aktuelle Drehzahl ist aber anders als der voreingestellte Drehzahlsollwert.
Dies kann z.B. bei der Drehzahlzunahme/-abnahme beim Start/Stopp der Fall sein.
Bei Bit 08 = "1" entspricht die aktuelle Motordrehzahl dem voreingestellten Drehzahlsollwert.
38
FC 300 steuern
MG.33.C2.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
Bit Bit = 0 Bit = 1
00 Regler nicht Regler bereit
bereit
01 FU nicht bereit FU bereit
02 Motorfreilauf Aktivieren
03 Kein Fehler Abschaltung
04 Kein Fehler Fehler (keine
Abschaltung)
05 Reserviert -
06 Kein Fehler Abschaltung
07 Keine Warnung Warnung
08 Drehzahl ≠ Drehzahl = Sollwert
Sollwert
09 Ortbetrieb Bussteuerung
10 Außerhalb Fre- Frequenzgrenze OK
quenzgrenze

11 Kein Betrieb

In Betrieb
12 FU OK Gestoppt, autom.
Start
13 Spannung OK Spannung
überschritten
14 Moment OK Moment
überschritten
15 Zeitgeber OK Zeitgeber
überschritten
