5 Betrieb des Frequenzumrichters

5.1.1 Vier Bedienungsmöglichkeiten
Es gibt für den Frequenzumrichter vier verschiedene Bedienungsmöglichkeiten:
1. Grafische LCP Bedieneinheit LCP 102, siehe 5.1.2
2. Serielle RS-485-Kommunikation oder USB, beide für PC-Anschluss, siehe 5.1.3
3. Über AK Lon => Gateway => AKM-Programmiersoftware.
4. Über Ak Lon => Systemmanager => Programmiersoftware Servicetool.
Besitzt der Frequenzumrichter die Feldbus-Option, lesen Sie bitte in der entsprechenden Dokumentation nach.

5.1.2 Bedienung der grafischen Bedieneinheit LCP

Die folgenden Anweisungen gelten für das grafische LCP (LCP 102).

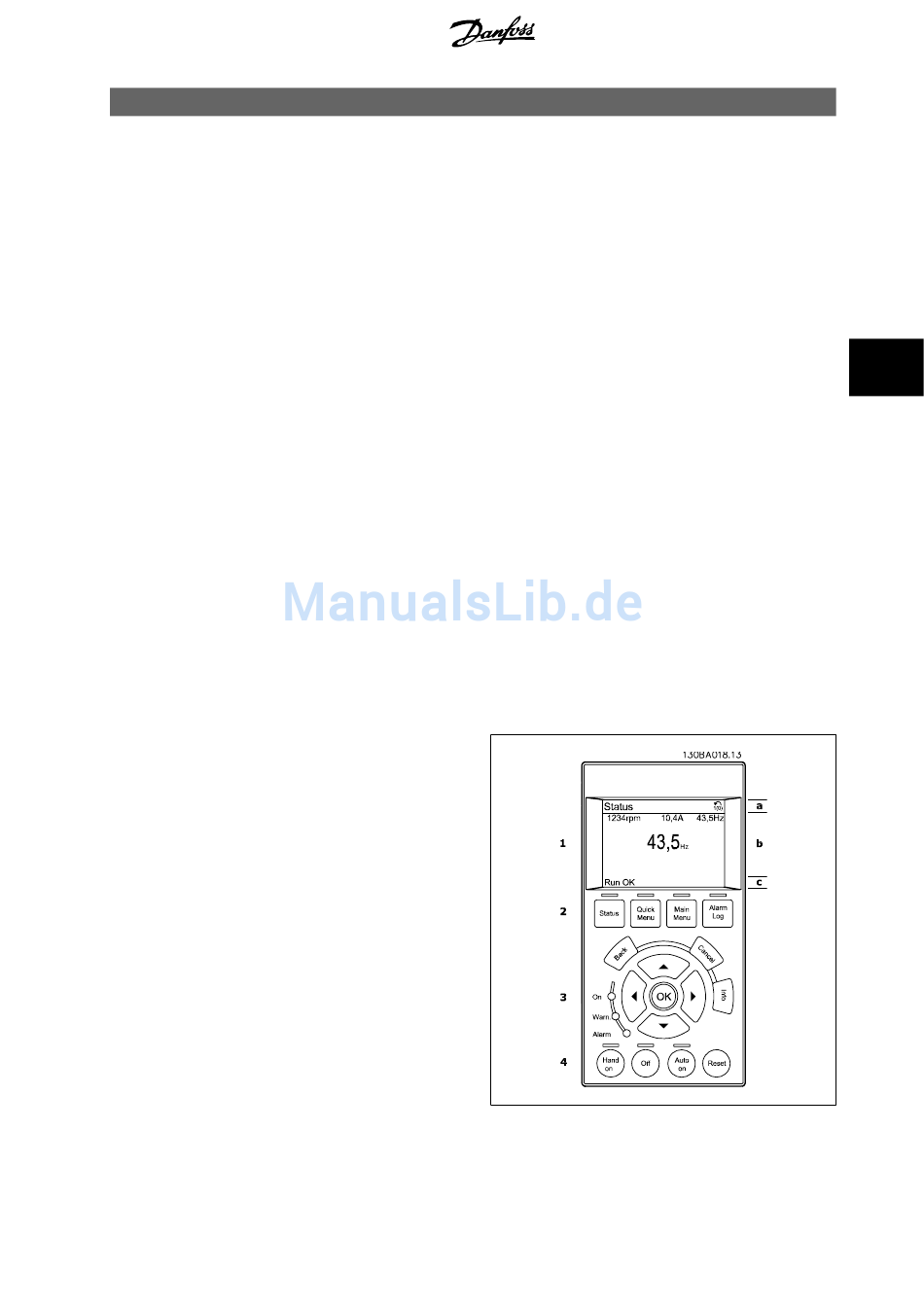

Die Bedieneinheit ist in vier funktionelle Gruppen unterteilt:
1. Grafikdisplay mit Statuszeilen.
2. Menütasten mit Anzeige-LEDs – Parameter ändern und zwischen Displayfunktionen umschalten.
3. Navigationstasten und Kontrollanzeigen (LEDs).
4. Bedientasten mit Kontroll-Anzeigen (LEDs).
Grafikdisplay:
Das LCD-Display verfügt über eine Hintergrundbeleuchtung und eine alphanumerische Darstellung (6 Zeilen). Alle Datenanzeigen erfolgen auf dem LCD-
Display, das im Zustandsmodus maximal fünf Betriebsvariablen gleichzeitig zeigen kann.
Displayzeilen:
a. Statuszeile: Zustandsmeldungen in der Form von Symbolen
und Grafiken.
b. Arbeitsbereich: Je nach Displayanzeigeart Anzeigebereich für
Betriebsvariablen oder für Parameternavigation bzw. -ände-
rung. Durch Drücken der Taste [Status] kann jeweils eine extra
Zeile hinzugefügt werden.
c. Statuszeile: Zustandsmeldungen in Textform.
®
