Kurzanleitung

1.3.6 Netz- und Motoranschluss

An einen Frequenzumrichter können alle dreiphasigen
asynchronen Standardmotoren angeschlossen werden.
Der Frequenzumrichter ist für den Anschluss von Netz-/
Motorkabeln mit einem maximalen Querschnitt von 4
mm 2 /10 AWG (M1, M2 und M3) bzw. 16 mm
und M5) ausgelegt.
•
Verwenden Sie ein abgeschirmtes/verstärktes
Motorkabel, um die Bestimmungen für EMV-
Emissionen zu erfüllen. Dieses Kabel an
Abschirmblech und Metall am Motor anschließen.
•
Das Motorkabel muss möglichst kurz sein, um
Geräuschniveau und Ableitströme auf ein
Minimum zu beschränken.
•
Weitere Informationen zur Montage des
Abschirmblechs enthält die Anleitung MI.02.BX.YY.
•
Siehe auch EMV-gerechte Installation im Produk-
thandbuch MG.02.AX.YY.
1. Schritt: Zuerst die Erdleitungen an der Erdungsklemme
anschließen.
2. Schritt: Motorleitungen an Klemmen U, V und W
anschließen.
3. Schritt: Leiter der Netzversorgung in Klemmen L1/L, L2
und
L3/N (3 Phasen) oder L1/L und L3/N (1 Phase) stecken und
festziehen.

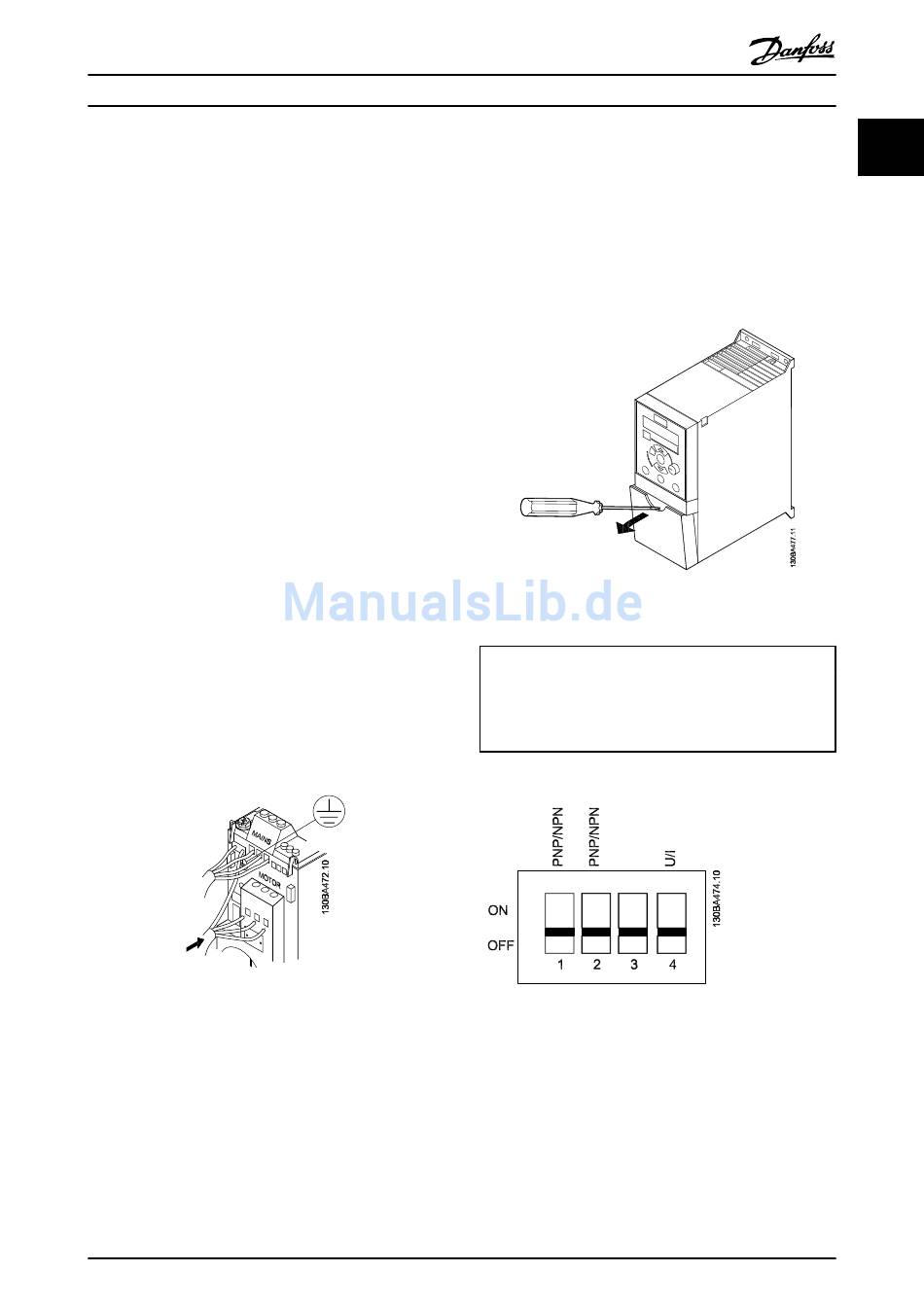

Abbildung 1.2 Befestigung von Erd-, Netz- und Motorkabeln.
1.3.7 Steuerklemmen
Alle Klemmen für die Steuerkabel befinden sich unter der
Klemmenabdeckung vor dem Frequenzumrichter.
Entfernen Sie diese Klemmenabdeckung mithilfe eines
Schraubendrehers.
VLT Micro Drive Kurzanleitung
2 /6 AWG (M4
®
MG.02.B6.03 - VLT ist eine eingetragene Marke von Danfoss.
HINWEIS
Auf der Rückseite der Klemmenabdeckung befindet sich
ein Überblick über die Steuerklemmen und Schalter.
HINWEIS
Die Schalter dürfen nicht betätigt werden, während die
Stromversorgung zum Frequenzumrichter eingeschaltet ist.
Der Parameter 6-19 muss entsprechend der Position des
Schalters 4 eingestellt werden.
Abbildung 1.3 Entfernen der Klemmenabdeckung
Schalter 1: *AUS = PNP-Klemmen 29
EIN = NPN-Klemmen 29
Schalter 2: *AUS = PNP-Klemme 18, 19, 27 und 33
EIN = NPN-Klemme 18, 19, 27 und 33
Schalter 3: Ohne Funktion
Schalter 4: *AUS = Klemme 53 0 - 10 V
EIN = Klemme 53 0/4 - 20 mA
* = Werkseinstellung
Tabelle 1.4 Einstellungen für Schalter S200 1-4
Abbildung 1.4 S200 Schalter 1-4
