Produkthandbuch für ADAP-KOOL
4.1.14 Motoranschluss für C1 und C2

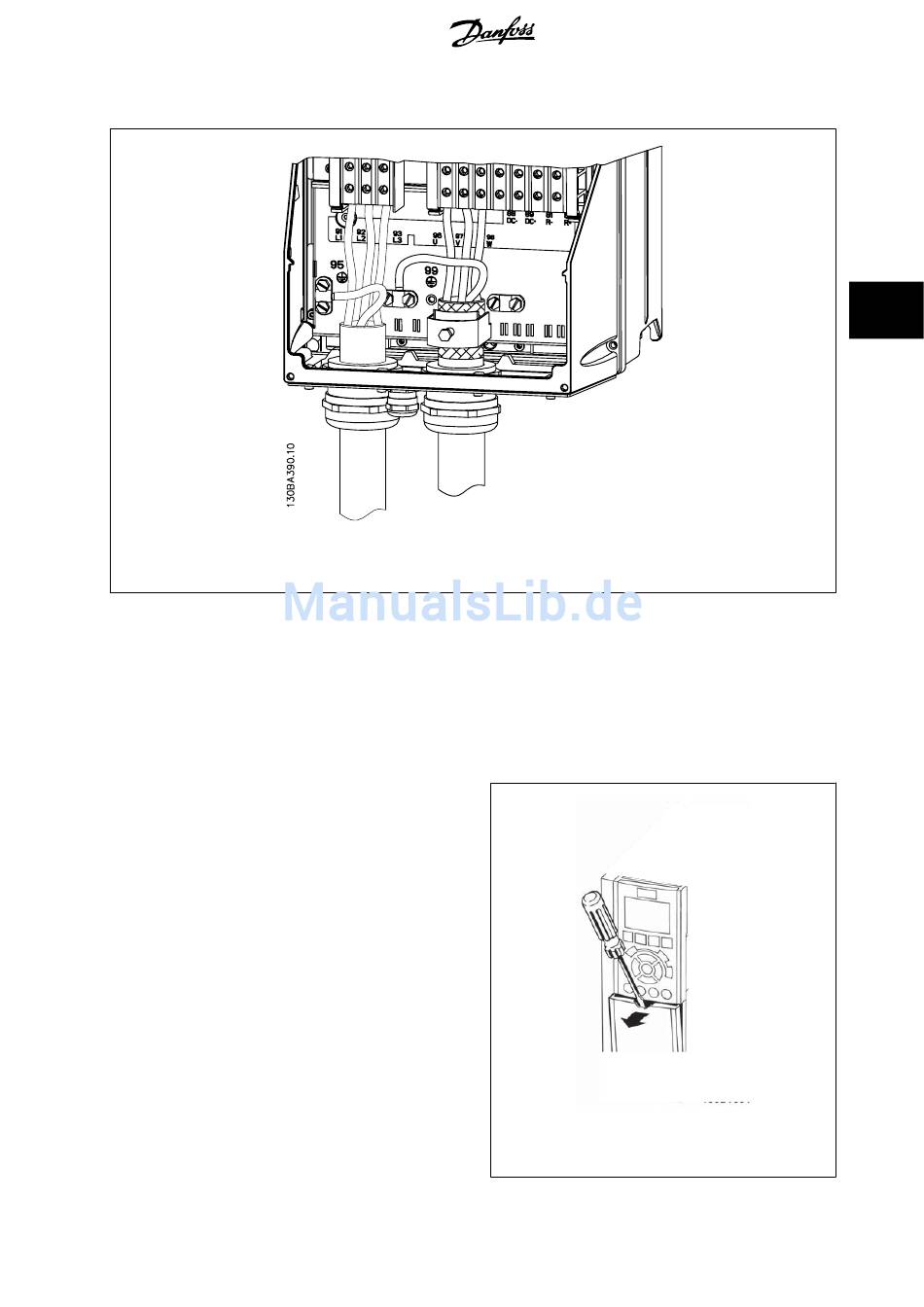

Abbildung 4.15: Terminieren Sie zuerst die Motorerde und setzen Sie dann die U-, V- und W-Drähte des Motors in die Klemme und ziehen
Sie sie fest. Bitte stellen Sie sicher, dass die äußere Isolierung des Motorkabels unter dem EMV-Schirmbügel entfernt wird.
4.1.15 Verdrahtungsbeispiel und Prüfung
Der folgende Abschnitt beschreibt die Terminierung von Steuerkabeln und deren Zugang. Erklärungen zu Funktion, Programmierung und Verdrahtung
finden Sie im Kapitel Programmieren des Frequenzumrichters.

4.1.16 Zugang zu den Steuerklemmen

Alle Klemmen zu den Steuerkabeln befinden sich unter der Klemmenab-
deckung vorn am Frequenzumrichter. Entfernen sie diese Klemmenab-
deckung mit Hilfe eines Schraubendrehers.
®
Drive
Abbildung 4.16: Zugriff auf Steuerklemmen in den Gehäu-
sen A2, A3, B3, B4, C3 und C4
MG.11.L2.03 - ADAP-KOOL ®
4 Elektrische Installation
130BT248
Drive
4
33
