2. Einführung zum VLT HVAC Drive

2.9. Allgemeine EMV-Aspekte

2.9.1. Allgemeine Aspekte von EMV-Emissionen

2
Elektromagnetische Störungen sind leitungsgebunden im Frequenzbereich von 150 kHz bis 30 MHz
und als Luftstrahlung im Frequenzbereich von 30 MHz bis 1 GHz zu betrachten. Störungen vom
Antriebssystem werden durch den Wechselrichter, das Motorkabel und den Motor erzeugt.

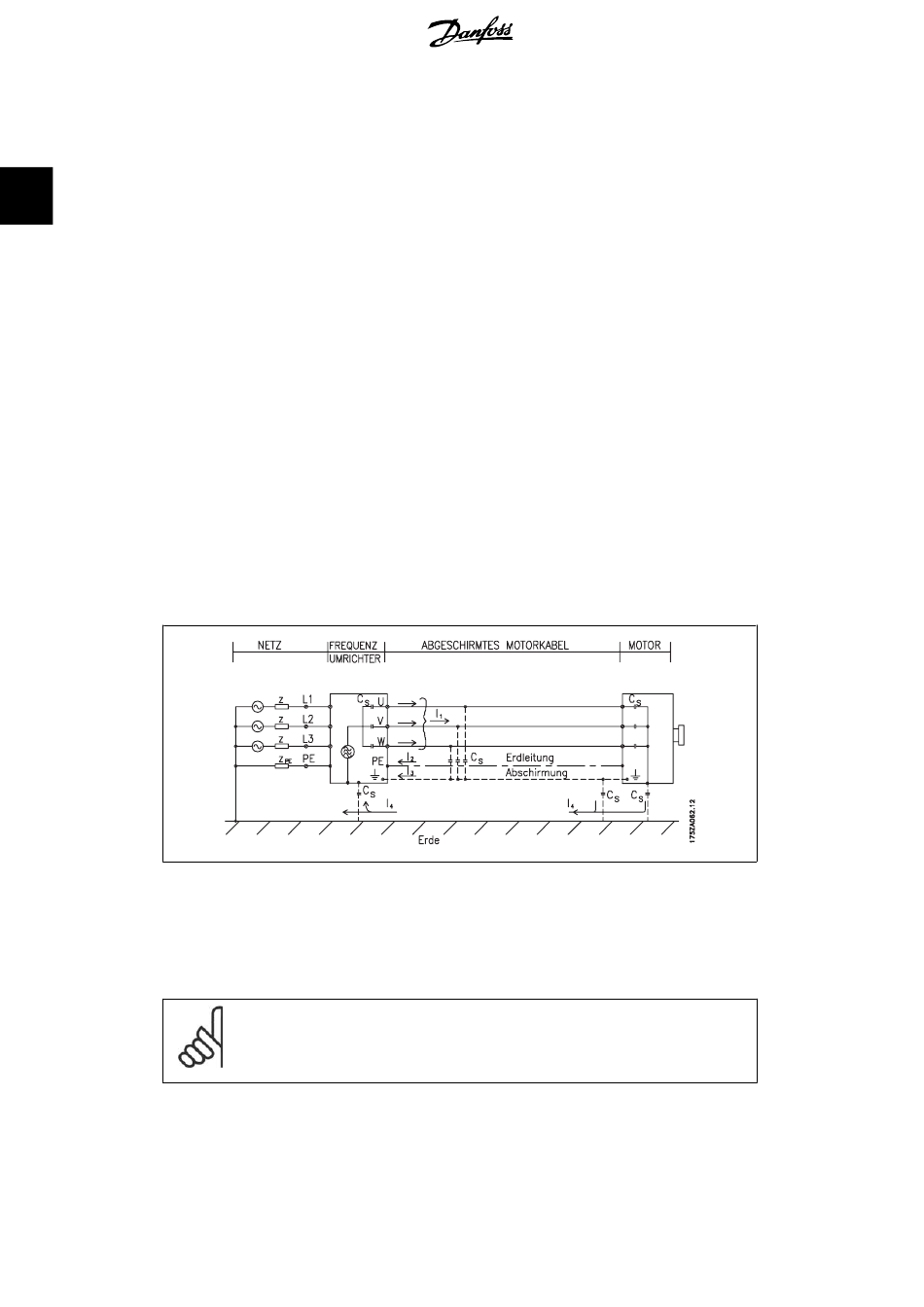

Wie die folgende Darstellung zeigt, werden durch die Kapazität des Motorkabels, in Verbindung
mit hohem dU/dt des Pulsmusters der Motorspannung, Ableitströme erzeugt.
Die Verwendung eines abgeschirmten Motorkabels erhöht den Ableitstrom, da abgeschirmte Kabel
eine höhere Kapazität zu Erde haben als nicht abgeschirmte Kabel. Filtermaßnahmen sind nötig,
um im Funkstörbereich unter ca. 5 MHz Störungen in der Netzzuleitung zu reduzieren. Der Ab-
leitstrom (I
gemäß der nachfolgenden Zeichnung im Prinzip nur ein Ableitstrom (I
Motorkabel über die Erde zurückfließen muss.
Die Abschirmung verringert zwar die über die Luft abgestrahlten Störungen, erhöht jedoch die
Niederfrequenzstörungen in der Netzzuleitung. Die Motorkabelabschirmung muss an das Gehäuse
des Frequenzumrichters sowie an das Motorgehäuse angeschlossen sein. Um verdrillte Abschir-
mungsenden (Pigtails) zu vermeiden, geschieht dies am Besten durch die Verwendung von
Schirmbügeln. Diese erhöhen die Abschirmungsimpedanz bei höheren Frequenzen, wodurch der
Abschirmungseffekt reduziert wird (I
Wenn abgeschirmte Kabel für Profibus, Relais, Steuerkabel und Bremse verwendet werden, ist die
Abschirmung an beiden Enden niederimpedant mit Masse zu verbinden. In gewissen Fällen kann
jedoch eine Unterbrechung der Abschirmung erforderlich sein, um Stromschleifen zu vermeiden.
In den Fällen, in denen die Montage der Abschirmung über eine Montageplatte für den Frequen-
zumrichter vorgesehen ist, muss diese Montageplatte aus Metall gefertigt sein, da die Ableitströme
zum Gerät zurückgeführt werden müssen. Außerdem muss stets ein guter elektrischer Kontakt
von der Montageplatte durch die Montageschrauben zur Masse des Frequenzumrichters gewähr-
leistet sein.
Um das Störniveau des gesamten Systems (Frequenzumrichter + Anlage) von vornherein weites-
tgehend zu reduzieren, ist es wichtig, dass die Motorkabel und etwaige Bremsleitungen so kurz
wie möglich gehalten werden. Steuerleitungen und Buskabel dürfen nicht gemeinsam mit Motor-
44
) kann über die Abschirmung (I
1
).
4
ACHTUNG!
Bei Verwendung nicht abgeschirmter Kabel sind bestimmte emissionsbezogene An-
forderungen nicht erfüllt. Es müssen gegebenenfalls zusätzliche EMV-Maßnahmen
vorgesehen werden. Die Störfestigkeitsanforderungen sind jedoch erfüllt.
MG.11.B4.03 - VLT ®
Projektierungshandbuch für VLT
) direkt zurück zum Gerät fließen. Es verbleibt dann
3
