vacon • 44
5.1.3

Relaisklemmen

5.1.4

STO-Klemmen (Safe Torque Off)

Weitere Informationen über die Funktionen von Safe Torque Off (STO) finden Sie in Kapitel 9. Diese
Funktion steht nur bei der dreiphasigen Version zur Verfügung.
5

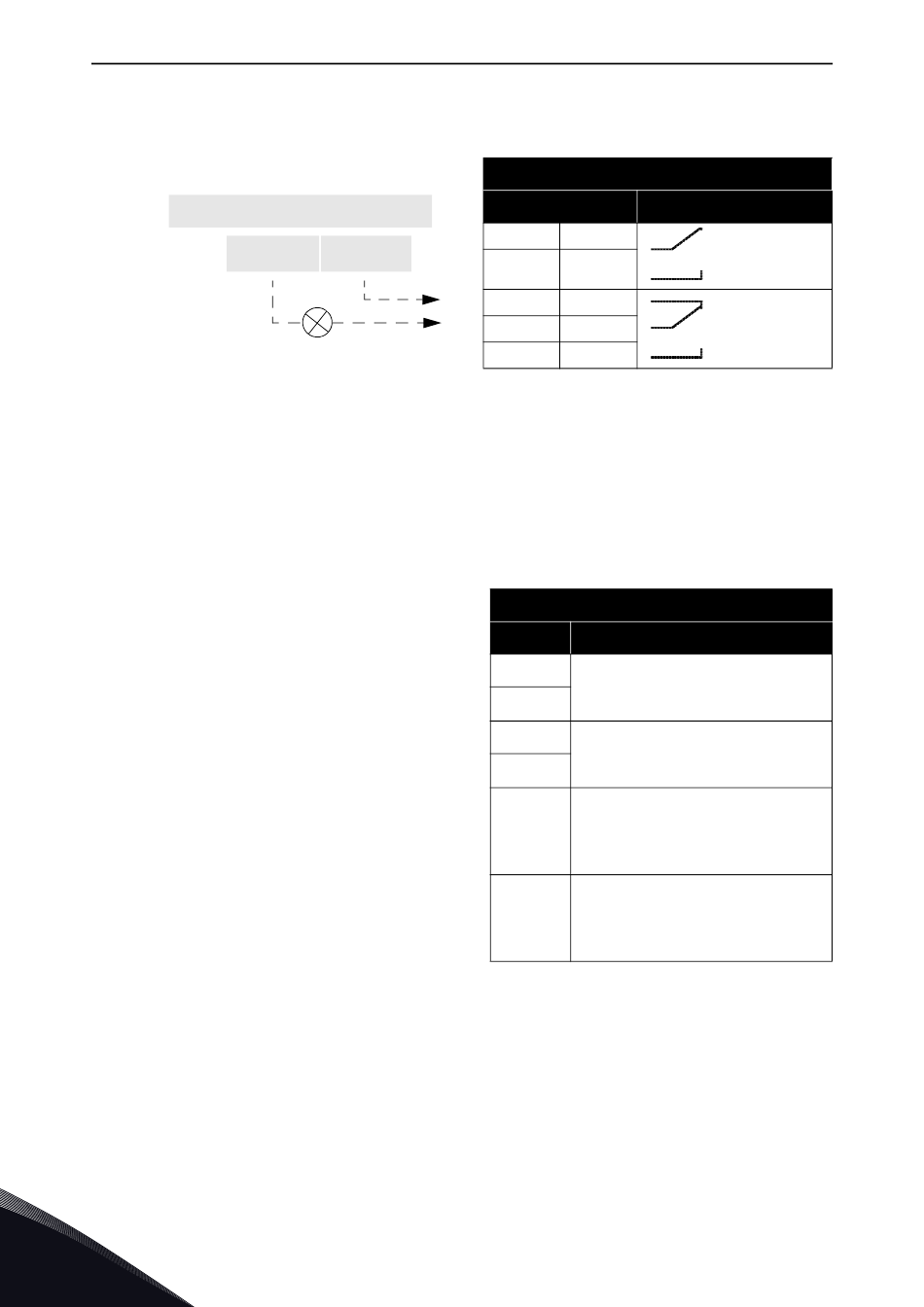

Tabelle 31. E/A-Klemmensignale für Relais und Schaltungsbeispiel.
Von Standard-E/A-Karte
Von Klemme Von Klemme
#6 #7
RUN
Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/
Relaisklemmen
Klemme
22
RO1/2
23
RO1/3
24
RO2/1
25
RO2/2
26
RO2/3
Tabelle 32. E/A-Klemmensignale für die STO-Funktionen.
STO-Klemmen (Safe Torque Off)
Klemme
Isolierter Digitaleingang 1
S1
(austauschbare Polarität);
G1
+24 V ±20 % 10–15 mA
Isolierter Digitaleingang 2
S2
(austauschbare Polarität);
G2
+24 V ±20 % 10–15 mA
Isolierte Rückmeldung
(VORSICHT! Die Polarität
F+
muss berücksichtigt werden);
+24 V ±20 %
Isolierte Rückmeldung
(VORSICHT! Die Polarität
F-
muss berücksichtigt werden);
GND
Steuereinheit
Signal
Relaisausgang 1
Relaisausgang 2
Signal
