Produktfunktionen
Start
Ereignis P13-01
Stop
Ereignis P13-02
Zustand 4
Ereignis 4/
Aktion 4
5 5

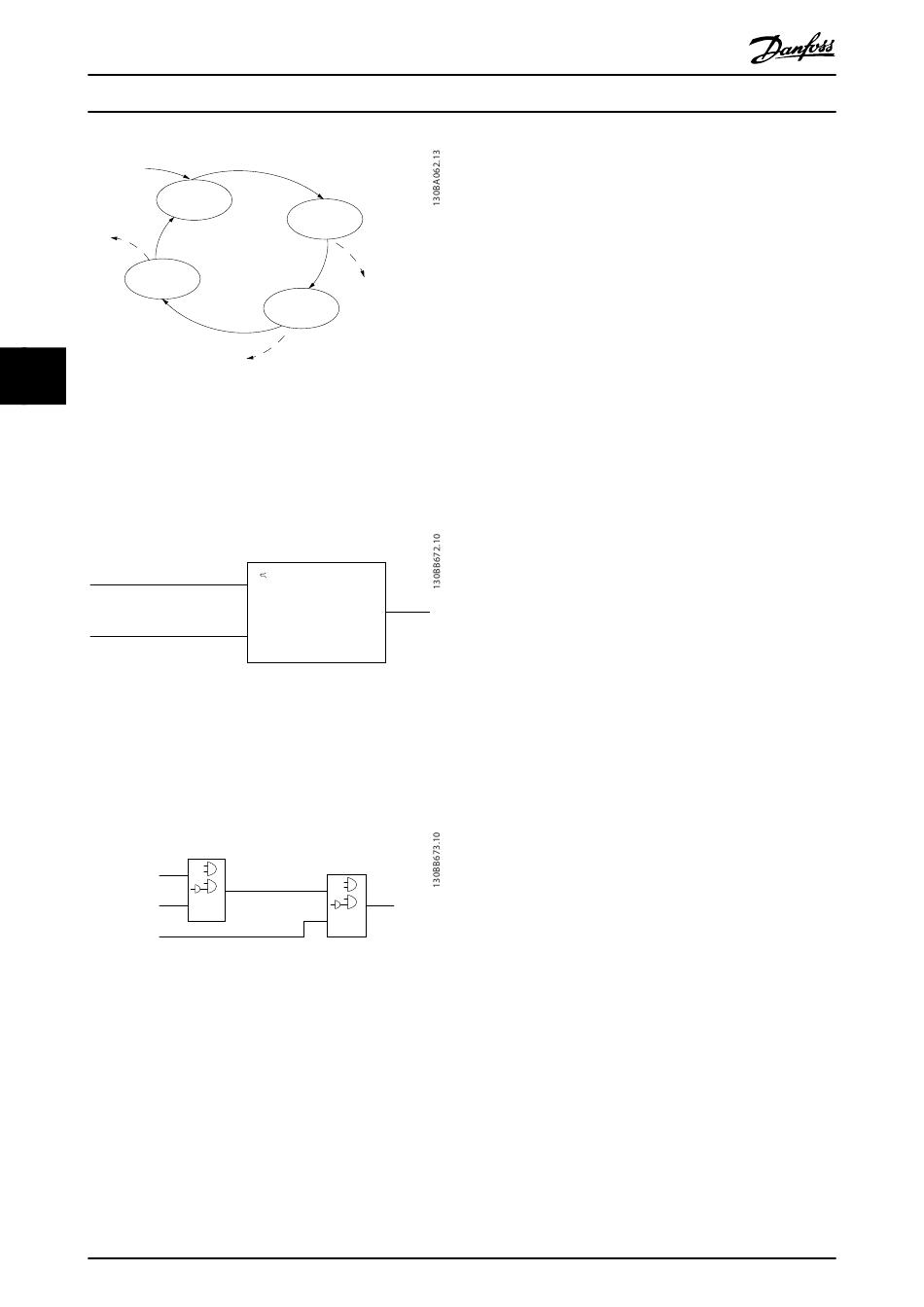

Abbildung 5.4 Ausführungsreihenfolge bei einer Program-
mierung von 4 Ereignissen/Aktionen
Vergleicher
Vergleicher dienen zum Vergleichen von Betriebsvariablen
(z. B. Ausgangsfrequenz, Ausgangsstrom, Analogeingang
usw.) mit festen Sollwerten.
Par. 13-10
Comparator Operand
Par. 13-12
Comparator Value
Abbildung 5.5 Vergleicher
Logikregeln
Es ist möglich, 3 boolesche Eingänge (WAHR/FALSCH) von
Timern, Vergleichern, Digitaleingängen, Statusbits und
Ereignissen über UND, ODER, NICHT miteinander zu
verknüpfen.
Par. 13-40
Logic Rule Boolean 1
Par. 13-42
Logic Rule Boolean 2
Abbildung 5.6 Logikregeln

5.2.12 Safe Torque Off

Die Funktion Safe Torque Off (STO) dient zum Stoppen des
Antriebs im Notfall.
Weitere Informationen zur Funktion Safe Torque Off
einschließlich Installation und Inbetriebnahme finden Sie in
der Bedienungsanleitung Safe Torque Off.
26
Zustand 1
Ereignis 1/
Aktion 1
Zustand 2
Ereignis 2/
Aktion 2
Zustand 3
Ereignis 3/
Aktion 3
Stop
Ereignis P13-02
Par. 13-11
Comparator Operator
=
TRUE longer than.
. . .
. . .
Par. 13-41 Par. 13-43
Logic Rule Operator 1 Logic Rule Operator 2
. . .
. . .
. . .
. . .
Par. 13-44
Logic Rule Boolean 3
Danfoss A/S © 11/2017 Alle Rechte vorbehalten.
®
VLT AutomationDrive FC 302
315–1200 kW
Haftungsbedingungen
Der Kunde muss sicherstellen, dass das Personal über
Installation und Betrieb der Funktion Safe Torque Off
informiert ist, insbesondere durch:
•
Stop
Ereignis P13-02
•
•

5.3 Dynamisches Bremsen

Dynamisches Bremsen verzögert den Motor mit einer der
folgenden Methoden:
•
•
•
Bei Frequenzumrichtern mit der Bremsoption ist ein Brems-
IGBT zusammen mit den Klemmen 81(R-) und 82(R+) zum
Anschluss eines externen Bremswiderstands vorgesehen.
Die Funktion des Brems-IGBT ist die Begrenzung der
Spannung im Zwischenkreis, wenn die maximal erlaubte
Spannungsgrenze überschritten wird. Dazu schaltet er den
externen Widerstand an den Zwischenkreis ein, um die
überhöhte Gleichspannung der Zwischenkreiskonden-
satoren abzuführen.
Die externe Anschaltung eines Bremswiderstands bietet
Vorteile. So lässt sich der Widerstand angepasst an die
Anforderungen der Anwendung auswählen. Die Energie
wird aus dem Schaltschrank abgeleitet und der Frequen-
zumrichter vor Überhitzung geschützt, sollte die Spannung
zu einer Überlastung des Bremswiderstands führen.
Das IGBT-Gate-Signal des Brems-IGBTs wird von der
Steuerkarte generiert und über Leistungskarte und IGBT-
Sorgfältiges Lesen der Sicherheitsvorschriften im
Hinblick auf Arbeitsschutz und Unfallverhütung.
Verstehen der allgemeinen und Sicherheitsricht-
linien in der Bedienungsanleitung Safe Torque Off.
Gute Kenntnisse über die allgemeinen und Sicher-
heitsnormen der jeweiligen Anwendung.
AC-Bremse
Durch Ändern der Verlustbedingungen im Motor
wird die Bremsenergie im Motor verteilt
(Parameter 2-10 Bremsfunktion = [2]). Sie dürfen
die AC-Bremsfunktion nicht in Anwendungen mit
einer hohen Ein-/Ausschaltzyklen verwenden, da
dies zu einer Überhitzung des Motors führen
würde.
DC-Bremse
Ein übermodulierter Gleichstrom verstärkt den
Wechselstrom und funktioniert als Wirbelstrom-
bremse (Parameter 2-02 DC-Bremszeit ≠ 0 s).
Bremswiderstand
Ein Brems-IGBT leitet die Bremsenergie vom
Motor an den angeschlossenen Bremswiderstand
(Parameter 2-10 Bremsfunktion = [1]) und
verhindert so, dass die Überspannung einen
bestimmten Grenzwert überschreitet. Weitere
Informationen zur Auswahl eines Bremswi-
derstands finden Sie im Projektierungshandbuch
®
VLT Brake Resistor MCE 101.
