Elektrische Installation
Pos. Beschreibung
1
Min. 16 mm
4 4
2 Ausgleichskabel

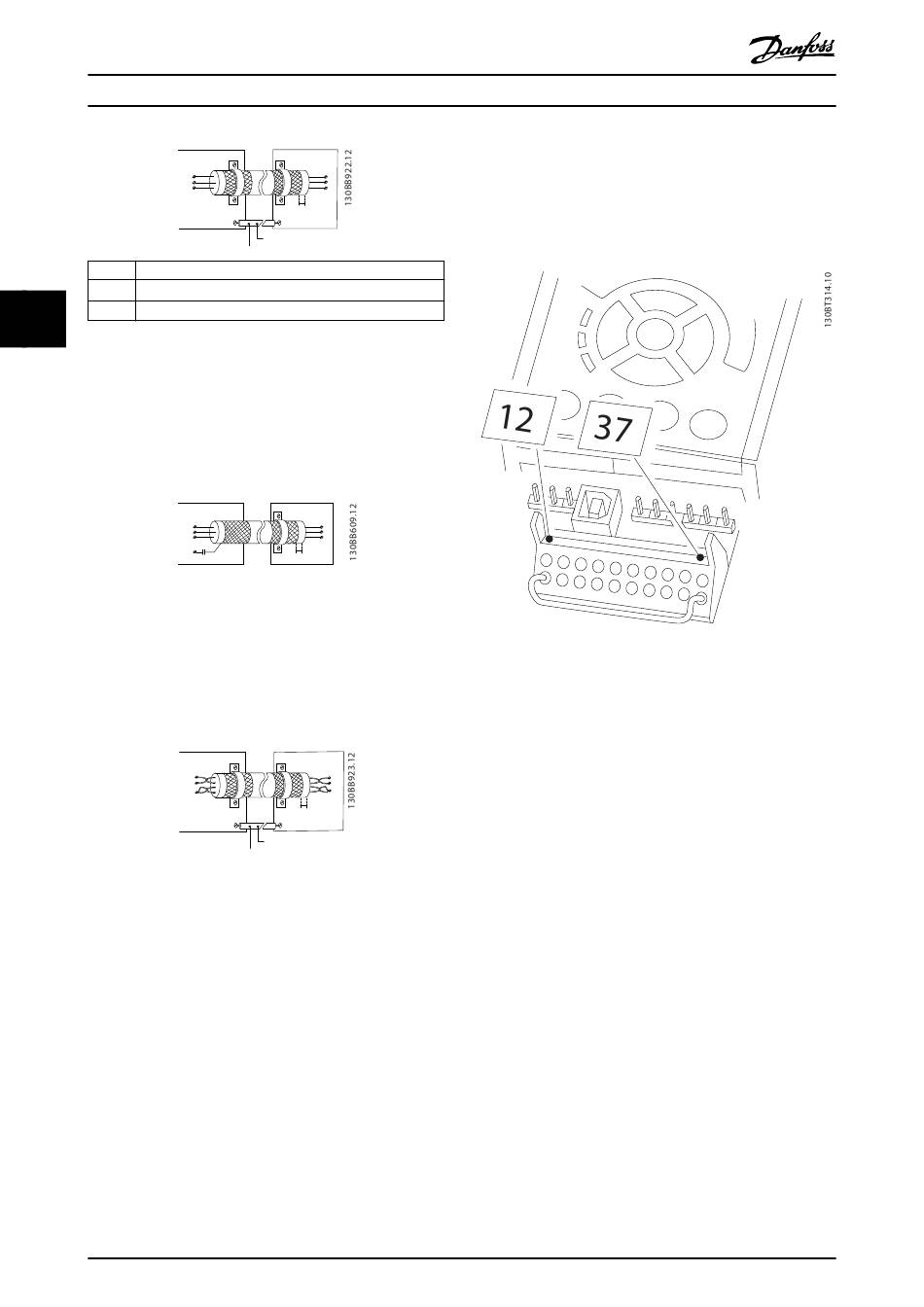

Abbildung 4.29 Richtige Abschirmung
Lange Steuerkabel
Bei langen Steuerleitungen können Brummschleifen
auftreten. Beheben Sie dieses Problem durch Anschluss
eines Schirmendes an Erde über einen 100-nF-Kondensator
(mit möglichst kurzen Leitungen).
Abbildung 4.30 Lange Steuerkabel
Vermeidung von EMV-Störungen auf der seriellen
Kommunikation
Verwenden Sie verdrillte Aderpaare zur Reduzierung von
Störungen zwischen den Leitern, siehe Abbildung 4.31.
Verbinden Sie die Klemme über ein RC-Glied mit Masse.
Die empfohlene Methode ist in Abbildung 4.31 dargestellt.
Abbildung 4.31 Kabel mit verdrillten Aderpaaren
26
VLT
PLC FC
PE PE <10 mm
PE PE
1
2
2
PLC FC
PE
100nF PE <10 mm
FC FC
69
69
68
68
61 61
PE PE
<10 mm
PE PE
1
2
Danfoss A/S © Ver. 2013-12-04 Alle Rechte vorbehalten.
®
Lift Drive LD 302

4.9.1.7 Klemme 37, Safe Torque Off

Vorbereitung

Entfernen Sie die Drahtbrücke (Jumper) zwischen Klemme
37 und 12 (24 V DC). Es reicht nicht aus, die Drahtbrücke
nur durchzuschneiden oder durchzubrechen.
Abbildung 4.32 Drahtbrücke zwischen Klemme 37 und 12, 24
V DC.
MG34X103
