VLT® AutomationDrive FC 302
Bedienungsanleitung
Vorgehensweise
1. Kommt keine Verriegelungsvorrichtung zum Einsatz, schließen Sie eine Brücke zwischen Steuerklemme 12 (empfohlen)
oder 13 und Klemme 27 an.
Diese Brücke liefert ein 24-V-DC-Signal an Klemme 27. Der Frequenzumrichter ist betriebsbereit.

5.11.8 Konfiguration der seriellen Schnittstelle RS485

5.11.8.1 RS485-Merkmale
RS485 ist eine Zweileiter-Busschnittstelle, die mit einer busförmigen Netztopologie kompatibel ist. Diese Schnittstelle weist die fol-
genden Merkmale auf:
• Das Danfoss FC- oder Modbus RTU-Kommunikationsprotokoll kann verwendet werden.
• Sie können Funktionen extern über die Protokollsoftware und die RS485-Verbindung oder in Parametergruppe 8-** Opt./Schnitt-
stellen programmieren.
• Durch Auswahl eines bestimmten Kommunikationsprotokolls werden verschiedene Standardparametereinstellungen passend
zu den Spezifikationen dieses Protokolls geändert, sodass einige zusätzliche protokollspezifische Parameter verfügbar sind.
• Zur Bereitstellung zusätzlicher Kommunikationsprotokolle sind Optionskarten zum Einbau in den Frequenzumrichter erhältlich.
Die Installations- und Betriebsanweisungen entnehmen Sie der Dokumentation der jeweiligen Optionskarte.
• Ein Schalter (BUS TER.) auf der Steuerkarte dient zum Zuschalten des Busabschlusswiderstands.
5.11.8.2 Konfiguration der seriellen Schnittstelle RS485
Vorgehensweise
1. Schließen Sie das serielle RS485-Schnittstellenkabel an die Klemmen (+)68 und (-)69 an.
a. Verwenden Sie ein abgeschirmtes serielles Schnittstellenkabel (empfohlen).
b.
Zur ordnungsgemäßen Erdung siehe Abschnitt „Erdunganschluss".
2. Wählen Sie die folgenden Parametereinstellungen:
a.
Wählen Sie den Protokolltyp in Parameter 8-30 FC-Protokoll aus.
b.
Wählen Sie die Umrichteradresse in Parameter 8-31 Adresse aus.
c.
Wählen Sie die Baudrate in Parameter 8-32 FC-Baudrate aus.
Beispiel
61
68
69

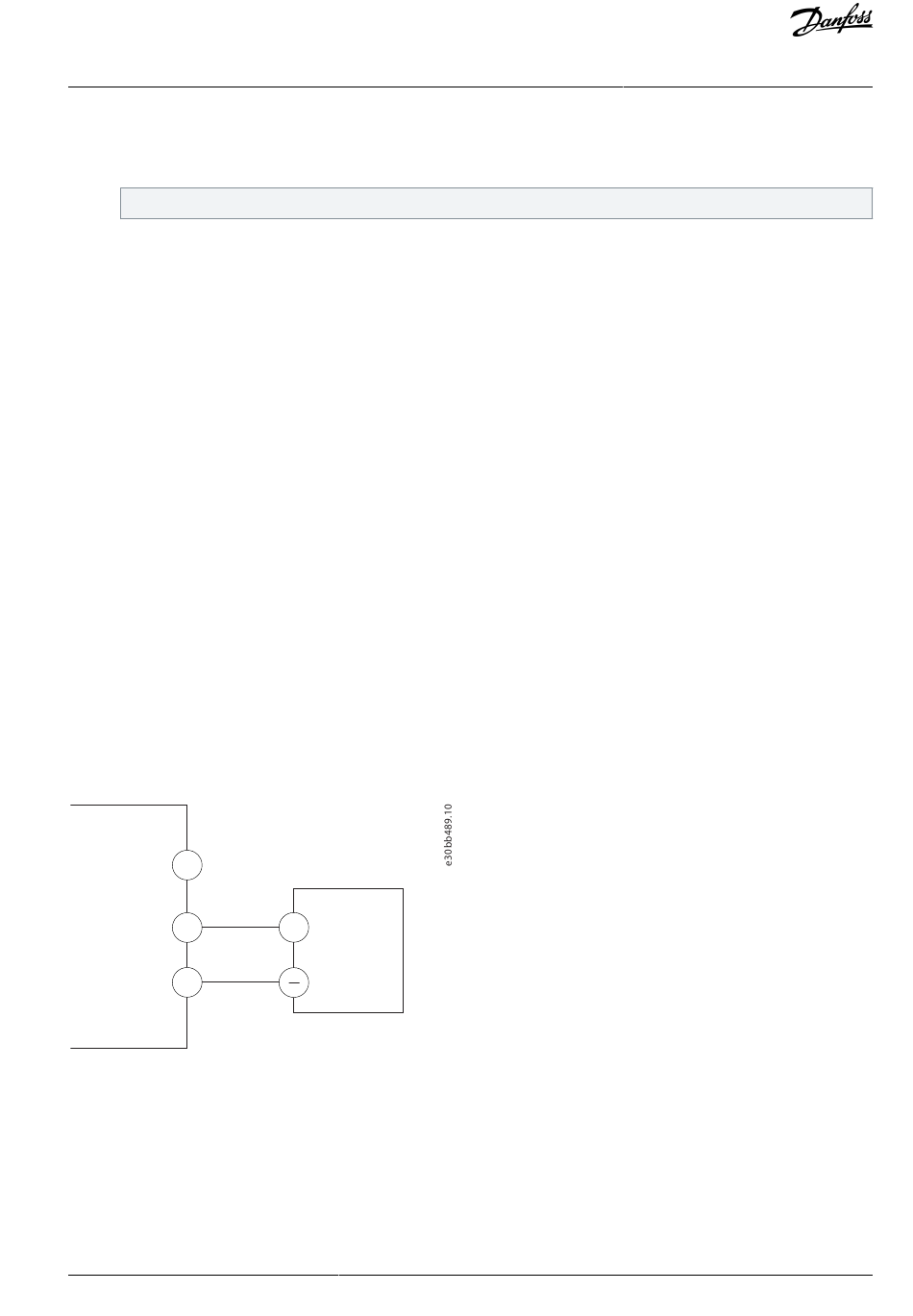

Abbildung 38: Schaltbild für serielle Kommunikation

5.11.9 Verdrahtung der Funktion Safe Torque Off (STO)

Die Funktion Safe Torque Off (STO) ist ein Bestandteil des sicherheitsbezogenen Steuerungssystems. STO verhindert, dass das Gerät
die für die Drehung des Motors erforderliche Spannung erzeugt. Zur Ausführung der STO-Funktion ist eine zusätzliche Verkabelung
des Frequenzumrichters erforderlich. Siehe VLT
5.11.10 Raumheizgerätverdrahtung
Das Heizgerät ist eine Option, die Kondensation im Gehäuse verhindert, wenn der Frequenzumrichter ausgeschaltet ist. Es ist für die
Verdrahtung vor Ort und die Steuerung durch ein HLK-Managementsystem ausgelegt.
Danfoss A/S © 2019.12
+
RS485
®
Bedienungsanleitung zu Safe Torque Off.
Elektrische Installation
AQ275652476278de-000101 / 130R0709 | 57
