Elektrische Installation
5
5

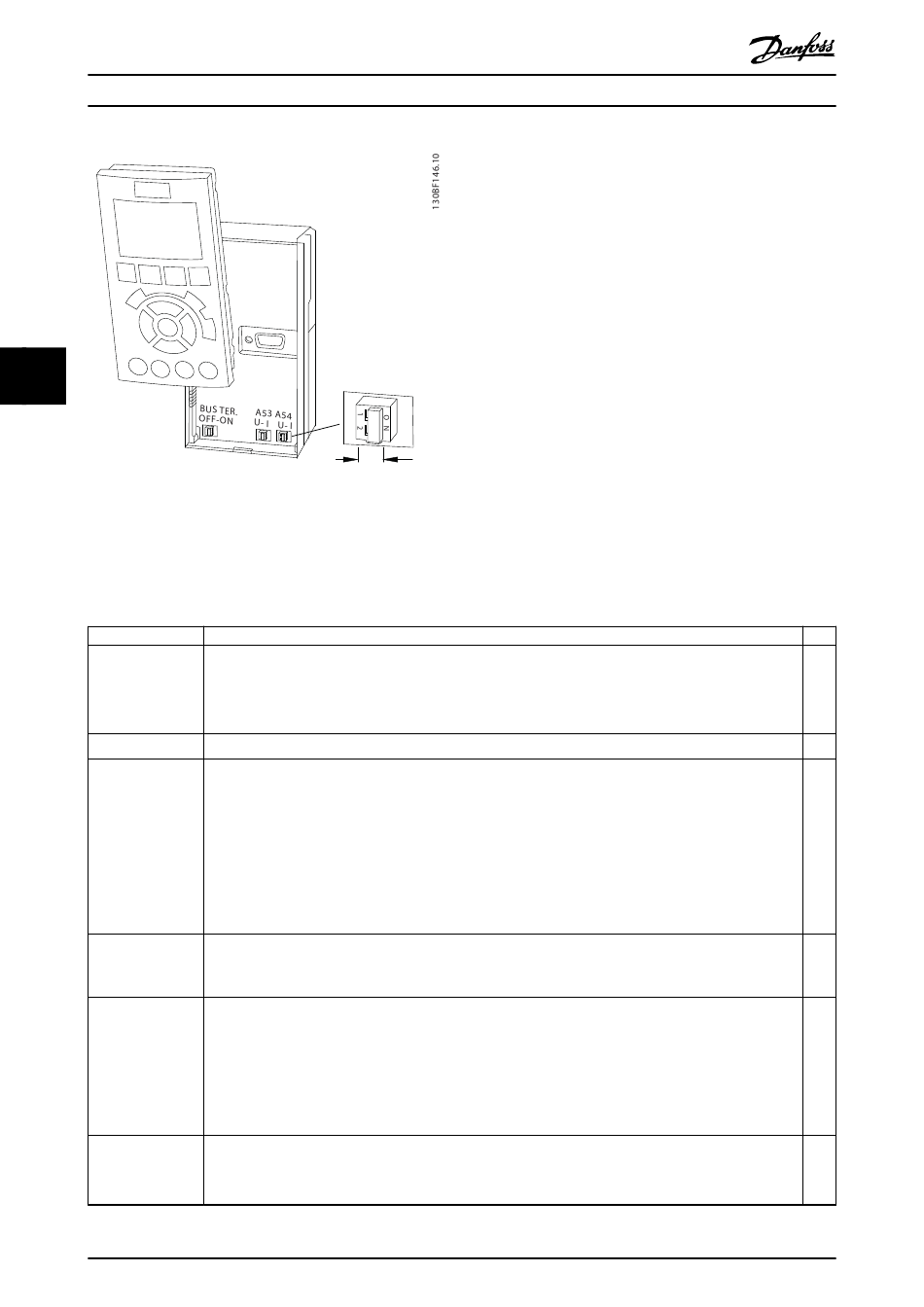

Abbildung 5.23 Lage der Schalter für die Klemmen 53 und 54
5.9 Checkliste vor der Inbetriebnahme
Prüfen Sie die gesamte Anlage vor dem Anlegen von Netzspannung an das Gerät wie in Tabelle 5.5 beschrieben. Markieren
Sie die geprüften Punkte anschließend mit einem Haken.
Prüfpunkt
Motor
Schalter
Zusatzeinrichtungen
Kabelführung
Steuerleitungen
Netz- und
Motorkabel
46
®
VLT
Beschreibung
•
Prüfen Sie den korrekten Motoranschluss durch Messen der Widerstandswerte an U–V (96–97), V–W (97–98)
und W–U (98–96).
•
Prüfen Sie, ob die Versorgungsspannung mit der Spannung von Frequenzumrichter und Motor überein-
stimmt.
•
Stellen Sie sicher, dass alle Schalter und Trennschalter in der richtigen Schaltposition sind.
•
Erfassen Sie Zusatzeinrichtungen, Schalter, Trennschalter oder Netzsicherungen bzw. Hauptschalter, die
netz- oder motorseitig am Frequenzumrichter angeschlossen sind. Stellen Sie sicher, dass diese Einrich-
tungen für einen Betrieb bei voller Drehzahl bereit sind.
•
Überprüfen Sie den Zustand und die Funktion von Sensoren, die Istwertsignale zum Frequenzumrichter
senden.
•
Entfernen Sie die Kondensatoren zur Leistungsfaktorkorrektur am Motor.
•
Stellen Sie alle Kondensatoren zur Leistungsfaktorkorrektur an der Netzseite ein und stellen Sie sicher, dass
diese verdrosselt werden.
•
Stellen Sie sicher, dass Sie Motorkabel, Bremskabel (falls vorhanden) und Steuerleitungen getrennt oder
abgeschirmt oder in 3 separaten Metall-Installationsrohren zur Vermeidung von Hochfrequenzstörungen
verlegen.
•
Prüfen Sie, ob Kabel gebrochen oder beschädigt sind und ob lose Verbindungen vorliegen.
•
Stellen Sie zur Gewährleistung der Störfestigkeit sicher, dass Steuerleitungen getrennt von Leistungskabeln
verlaufen.
•
Prüfen Sie den Stellbereich der Signale.
•
Verwenden Sie ein abgeschirmtes Kabel oder ein verdrilltes Adernpaar und stellen Sie sicher, dass die
Abschirmung richtig abgeschlossen ist.
•
Prüfen Sie, ob alle Kontakte fest angeschlossen sind.
•
Stellen Sie sicher, dass Motor- und Netzkabel in getrennten Installationsrohren verlegt sind oder getrennte
abgeschirmte Kabel verwendet werden.
