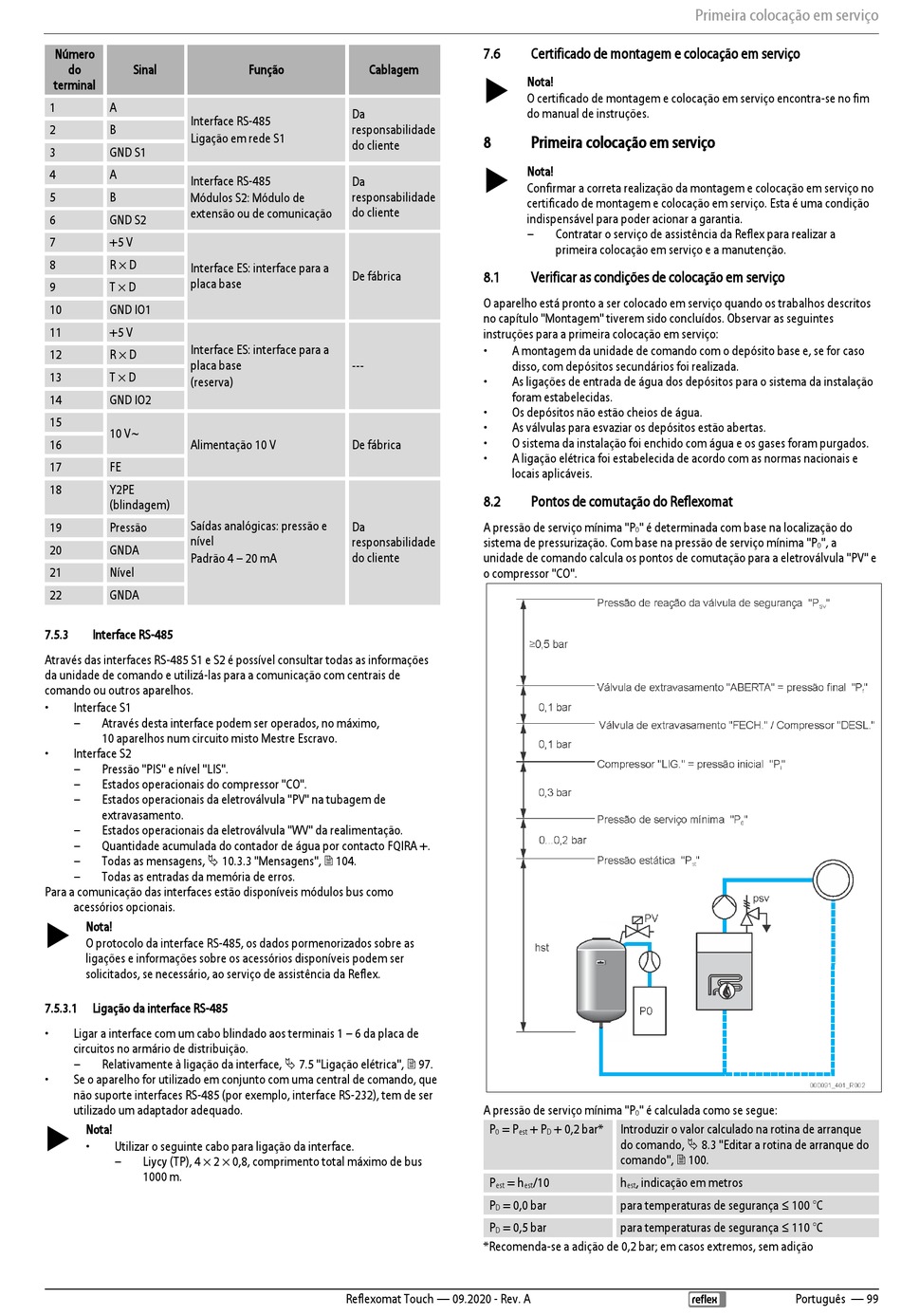

Reflex Reflexomat Touch RS 90/1 T Originalbetriebsanleitung Seite 99

Vorschau ausblenden Andere Handbücher für Reflexomat Touch RS 90/1 T:

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 3
Número
do
Sinal
terminal
1
A
Interface RS-485
2
B
Ligação em rede S1
3
GND S1
4
A
Interface RS-485
5
B
Módulos S2: Módulo de
extensão ou de comunicação
6
GND S2
7
+5 V
8
R × D
Interface ES: interface para a
placa base
9
T × D
10
GND IO1
11
+5 V
Interface ES: interface para a
12
R × D
placa base
13
T × D
(reserva)
14
GND IO2
15
10 V~
16
Alimentação 10 V
17
FE
18
Y2PE
(blindagem)
Saídas analógicas: pressão e
19
Pressão
nível
20
GNDA
Padrão 4 – 20 mA
21
Nível
22
GNDA
7.5.3
Interface RS-485
Através das interfaces RS-485 S1 e S2 é possível consultar todas as informações
da unidade de comando e utilizá-las para a comunicação com centrais de
comando ou outros aparelhos.
Interface S1
Através desta interface podem ser operados, no máximo,
10 aparelhos num circuito misto Mestre Escravo.
Interface S2
Pressão "PIS" e nível "LIS".
Estados operacionais do compressor "CO".
Estados operacionais da eletroválvula "PV" na tubagem de
extravasamento.
Estados operacionais da eletroválvula "WV" da realimentação.
Quantidade acumulada do contador de água por contacto FQIRA +.
Todas as mensagens,  10.3.3 "Mensagens",  104.
Todas as entradas da memória de erros.
Para a comunicação das interfaces estão disponíveis módulos bus como
acessórios opcionais.

Nota!
O protocolo da interface RS-485, os dados pormenorizados sobre as
ligações e informações sobre os acessórios disponíveis podem ser
solicitados, se necessário, ao serviço de assistência da Reflex.
7.5.3.1
Ligação da interface RS-485
Ligar a interface com um cabo blindado aos terminais 1 – 6 da placa de
circuitos no armário de distribuição.
Relativamente à ligação da interface,  7.5 "Ligação elétrica",  97.
Se o aparelho for utilizado em conjunto com uma central de comando, que
não suporte interfaces RS-485 (por exemplo, interface RS-232), tem de ser
utilizado um adaptador adequado.

Nota!
Utilizar o seguinte cabo para ligação da interface.
Liycy (TP), 4 × 2 × 0,8, comprimento total máximo de bus
1000 m.
Função
Cablagem
Da
responsabilidade
do cliente
Da
responsabilidade
do cliente
De fábrica
---
De fábrica
Da
responsabilidade
do cliente
Reflexomat Touch — 09.2020 - Rev. A
7.6
Certificado de montagem e colocação em serviço

Nota!
O certificado de montagem e colocação em serviço encontra-se no fim
do manual de instruções.
8
Primeira colocação em serviço

Nota!
Confirmar a correta realização da montagem e colocação em serviço no
certificado de montagem e colocação em serviço. Esta é uma condição
indispensável para poder acionar a garantia.
Contratar o serviço de assistência da Reflex para realizar a
primeira colocação em serviço e a manutenção.
8.1
Verificar as condições de colocação em serviço
O aparelho está pronto a ser colocado em serviço quando os trabalhos descritos
no capítulo "Montagem" tiverem sido concluídos. Observar as seguintes
instruções para a primeira colocação em serviço:
A montagem da unidade de comando com o depósito base e, se for caso
disso, com depósitos secundários foi realizada.
As ligações de entrada de água dos depósitos para o sistema da instalação
foram estabelecidas.
Os depósitos não estão cheios de água.
As válvulas para esvaziar os depósitos estão abertas.
O sistema da instalação foi enchido com água e os gases foram purgados.
A ligação elétrica foi estabelecida de acordo com as normas nacionais e
locais aplicáveis.
8.2
Pontos de comutação do Reflexomat
A pressão de serviço mínima "P
" é determinada com base na localização do
0
sistema de pressurização. Com base na pressão de serviço mínima "P
unidade de comando calcula os pontos de comutação para a eletroválvula "PV" e
o compressor "CO".
A pressão de serviço mínima "P
" é calculada como se segue:
0
P
= P
+ P
+ 0,2 bar*
Introduzir o valor calculado na rotina de arranque
0
est
D
do comando,  8.3 "Editar a rotina de arranque do
comando",  100.
P
= h
/10
h
, indicação em metros
est
est
est
P
= 0,0 bar
para temperaturas de segurança ≤ 100 °C
D
P
= 0,5 bar
para temperaturas de segurança ≤ 110 °C
D
*Recomenda-se a adição de 0,2 bar; em casos extremos, sem adição
Primeira colocação em serviço
", a
0
Português — 99
