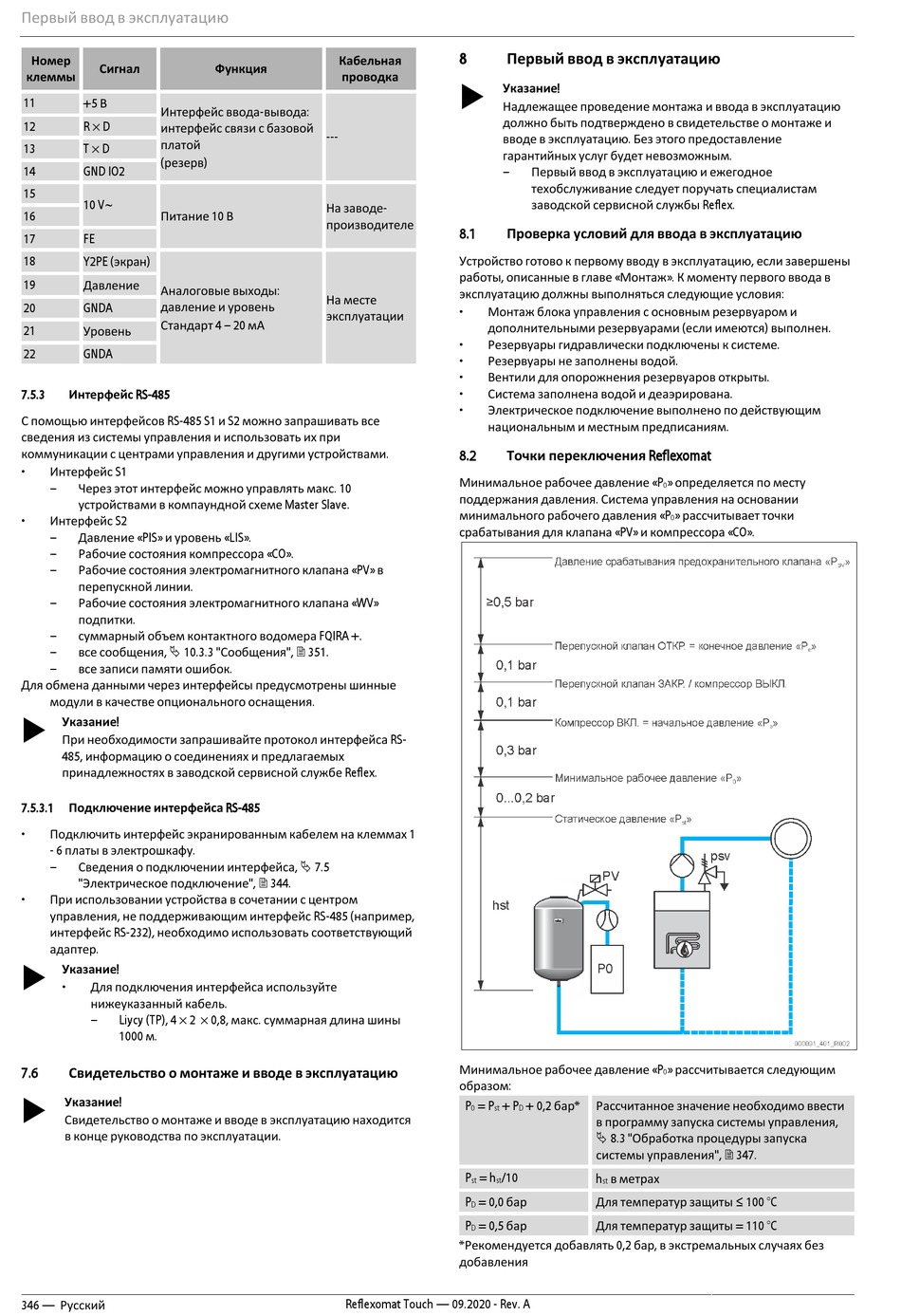

Первый ввод в эксплуатацию
Номер
Сигнал
клеммы
11
+5 В
Интерфейс ввода-вывода:
12
R × D
интерфейс связи с базовой
платой
13
T × D
(резерв)
14
GND IO2
15
10 V~
16
Питание 10 В
17
FE
18
Y2PE (экран)
19
Давление
Аналоговые выходы:
20
GNDA
давление и уровень
Стандарт 4 – 20 мА
21
Уровень
22
GNDA
7.5.3
Интерфейс RS-485
С помощью интерфейсов RS-485 S1 и S2 можно запрашивать все
сведения из системы управления и использовать их при
коммуникации с центрами управления и другими устройствами.
•
Интерфейс S1
–
Через этот интерфейс можно управлять макс. 10
устройствами в компаундной схеме Master Slave.
•
Интерфейс S2
–
Давление «PIS» и уровень «LIS».
–
Рабочие состояния компрессора «CO».
–
Рабочие состояния электромагнитного клапана «PV» в
перепускной линии.
–
Рабочие состояния электромагнитного клапана «WV»
подпитки.
–
суммарный объем контактного водомера FQIRA +.
–
все сообщения, 10.3.3 "Сообщения", 351.
–
все записи памяти ошибок.
Для обмена данными через интерфейсы предусмотрены шинные
модули в качестве опционального оснащения.
Указание!
При необходимости запрашивайте протокол интерфейса RS-
485, информацию о соединениях и предлагаемых
принадлежностях в заводской сервисной службе Reflex.
7.5.3.1
Подключение интерфейса RS-485
•
Подключить интерфейс экранированным кабелем на клеммах 1
- 6 платы в электрошкафу.
–
Сведения о подключении интерфейса, 7.5
"Электрическое подключение", 344.
•
При использовании устройства в сочетании с центром
управления, не поддерживающим интерфейс RS-485 (например,
интерфейс RS-232), необходимо использовать соответствующий
адаптер.
Указание!
•
Для подключения интерфейса используйте
нижеуказанный кабель.
–
Liycy (TP), 4 × 2 × 0,8, макс. суммарная длина шины
1000 м.
7.6
Свидетельство о монтаже и вводе в эксплуатацию
Указание!
Свидетельство о монтаже и вводе в эксплуатацию находится
в конце руководства по эксплуатации.
346 — Русский
Кабельная
Функция
проводка
---
На заводе-
производителе
На месте
эксплуатации
Reflexomat Touch — 09.2020 - Rev. A
8
Первый ввод в эксплуатацию
Указание!
Надлежащее проведение монтажа и ввода в эксплуатацию
должно быть подтверждено в свидетельстве о монтаже и
вводе в эксплуатацию. Без этого предоставление
гарантийных услуг будет невозможным.
–
Первый ввод в эксплуатацию и ежегодное
техобслуживание следует поручать специалистам
заводской сервисной службы Reflex.
8.1
Проверка условий для ввода в эксплуатацию
Устройство готово к первому вводу в эксплуатацию, если завершены
работы, описанные в главе «Монтаж». К моменту первого ввода в
эксплуатацию должны выполняться следующие условия:
•
Монтаж блока управления с основным резервуаром и
дополнительными резервуарами (если имеются) выполнен.
•
Резервуары гидравлически подключены к системе.
•
Резервуары не заполнены водой.
•
Вентили для опорожнения резервуаров открыты.
•
Система заполнена водой и деаэрирована.
•
Электрическое подключение выполнено по действующим
национальным и местным предписаниям.
8.2
Точки переключения Reflexomat
Минимальное рабочее давление «P
поддержания давления. Система управления на основании
минимального рабочего давления «P
срабатывания для клапана «PV» и компрессора «CO».
Минимальное рабочее давление «P
образом:
P
= P
+ P
+ 0,2 бар*
Рассчитанное значение необходимо ввести
0
st
D
в программу запуска системы управления,
8.3 "Обработка процедуры запуска
системы управления", 347.
P
= h
/10
h
в метрах
st
st
st
P
= 0,0 бар
Для температур защиты ≤ 100 °C
D
P
= 0,5 бар
Для температур защиты = 110 °C
D
*Рекомендуется добавлять 0,2 бар, в экстремальных случаях без
добавления
» определяется по месту
0
» рассчитывает точки
0
» рассчитывается следующим
0
