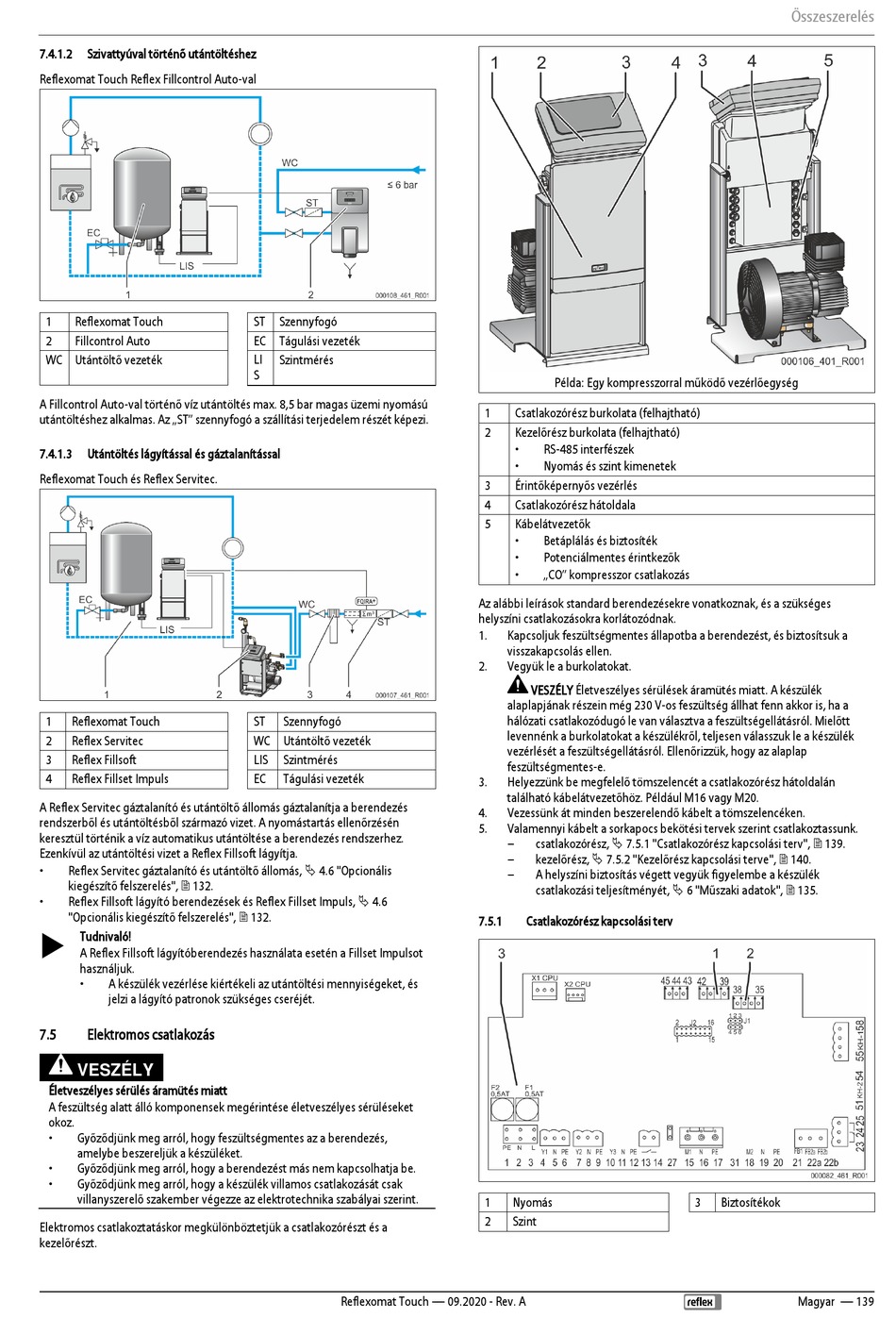

7.4.1.2
Szivattyúval történő utántöltéshez
Reflexomat Touch Reflex Fillcontrol Auto-val
1
Reflexomat Touch
2
Fillcontrol Auto
WC Utántöltő vezeték
A Fillcontrol Auto-val történő víz utántöltés max. 8,5 bar magas üzemi nyomású
utántöltéshez alkalmas. Az „ST" szennyfogó a szállítási terjedelem részét képezi.
7.4.1.3
Utántöltés lágyítással és gáztalanítással
Reflexomat Touch és Reflex Servitec.
1
Reflexomat Touch
2
Reflex Servitec
3
Reflex Fillsoft
4
Reflex Fillset Impuls
A Reflex Servitec gáztalanító és utántöltő állomás gáztalanítja a berendezés
rendszerből és utántöltésből származó vizet. A nyomástartás ellenőrzésén
keresztül történik a víz automatikus utántöltése a berendezés rendszerhez.
Ezenkívül az utántöltési vizet a Reflex Fillsoft lágyítja.
•
Reflex Servitec gáztalanító és utántöltő állomás, 4.6 "Opcionális
kiegészítő felszerelés", 132.
•
Reflex Fillsoft lágyító berendezések és Reflex Fillset Impuls, 4.6
"Opcionális kiegészítő felszerelés", 132.
Tudnivaló!
A Reflex Fillsoft lágyítóberendezés használata esetén a Fillset Impulsot
használjuk.
•
A készülék vezérlése kiértékeli az utántöltési mennyiségeket, és
jelzi a lágyító patronok szükséges cseréjét.
7.5
Elektromos csatlakozás
VESZÉLY
Életveszélyes sérülés áramütés miatt
A feszültség alatt álló komponensek megérintése életveszélyes sérüléseket
okoz.
•
Győződjünk meg arról, hogy feszültségmentes az a berendezés,
amelybe beszereljük a készüléket.
•
Győződjünk meg arról, hogy a berendezést más nem kapcsolhatja be.
•
Győződjünk meg arról, hogy a készülék villamos csatlakozását csak
villanyszerelő szakember végezze az elektrotechnika szabályai szerint.
Elektromos csatlakoztatáskor megkülönböztetjük a csatlakozórészt és a
kezelőrészt.
ST Szennyfogó
EC Tágulási vezeték
LI
Szintmérés
S
ST
Szennyfogó
WC Utántöltő vezeték
LIS
Szintmérés
EC
Tágulási vezeték
Reflexomat Touch — 09.2020 - Rev. A
Példa: Egy kompresszorral működő vezérlőegység
1
Csatlakozórész burkolata (felhajtható)
2
Kezelőrész burkolata (felhajtható)
•
RS-485 interfészek
•
Nyomás és szint kimenetek
3
Érintőképernyős vezérlés
4
Csatlakozórész hátoldala
5
Kábelátvezetők
•
Betáplálás és biztosíték
•
Potenciálmentes érintkezők
•
„CO" kompresszor csatlakozás
Az alábbi leírások standard berendezésekre vonatkoznak, és a szükséges
helyszíni csatlakozásokra korlátozódnak.
1.
Kapcsoljuk feszültségmentes állapotba a berendezést, és biztosítsuk a
visszakapcsolás ellen.
2.
Vegyük le a burkolatokat.
VESZÉLY Életveszélyes sérülések áramütés miatt. A készülék
alaplapjának részein még 230 V-os feszültség állhat fenn akkor is, ha a
hálózati csatlakozódugó le van választva a feszültségellátásról. Mielőtt
levennénk a burkolatokat a készülékről, teljesen válasszuk le a készülék
vezérlését a feszültségellátásról. Ellenőrizzük, hogy az alaplap
feszültségmentes-e.
3.
Helyezzünk be megfelelő tömszelencét a csatlakozórész hátoldalán
található kábelátvezetőhöz. Például M16 vagy M20.
4.
Vezessünk át minden beszerelendő kábelt a tömszelencéken.
5.
Valamennyi kábelt a sorkapocs bekötési tervek szerint csatlakoztassunk.
–
csatlakozórész, 7.5.1 "Csatlakozórész kapcsolási terv", 139.
–
kezelőrész, 7.5.2 "Kezelőrész kapcsolási terve", 140.
–
A helyszíni biztosítás végett vegyük figyelembe a készülék
csatlakozási teljesítményét, 6 "Műszaki adatok", 135.
7.5.1
Csatlakozórész kapcsolási terv
1
Nyomás
2
Szint
Összeszerelés
3
Biztosítékok
Magyar — 139
